TCBДата: Воскресенье, 21.02.2021, 14:41 | Сообщение # 2446
Генералиссимус
Группа: Модераторы
Сообщений: 1223
Награды: 6
Репутация: 51
Статус: Offline
Цитата 24D590L ()
может кто подскажет каким образом можно обработать стеклоткань чтобы можно было резать узкие полоски и при этом стеклоткань не расплеталась.
Может тогда проще взять "Ровинговую нить" и не морочить голову?
https://epoxy-polymer.in.ua/katalog.html#fiber


Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

януковичДата: Воскресенье, 21.02.2021, 17:34 | Сообщение # 2447
Генералиссимус
Группа: Модераторы
Сообщений: 3963
Награды: 19
Репутация: 60
Статус: Offline
А я брал стекловолокно... не стеклоткань, а стекловолокно. Оно такое как "промокашка", тонкое, продается в строительных магазинах, недорого. Резал полосками, длинными, по 1.5 метра, шириной 1 см. (приблизительно). Потом, уже пропитанные обмотки бандажил, обматывал этим стекловолокном, как изолентой, в большой нахлёст, в 1, или 2 слоя. Укладывал к корпус и заливал смолой (с микросферами). Смолы используйте минимум.  smile  wink

fedya_valkiДата: Вторник, 23.02.2021, 15:45 | Сообщение # 2448
Генералиссимус
Группа: Пользователи
Сообщений: 2270
Награды: 7
Репутация: 18
Статус: Offline
Цитата TCB ()
Может тогда проще взять "Ровинговую нить"

Цитата янукович ()
А я брал стекловолокно...
Гуглите "стеклолента", есть разной ширины, продаётся в рулонах как изолента или скотч

24D590LДата: Вторник, 23.02.2021, 15:54 | Сообщение # 2449
Генерал-майор
Группа: Пользователи
Сообщений: 258
Награды: 1
Репутация: 2
Статус: Offline
Спасибо за подсказки. Купил уже рулон. На следующей неделе буду пробовать.

Добавлено (09.03.2021, 17:51)
---------------------------------------------
Прошу подсказки, что можно предпринять для сведения катушки на на двух частотах. Катушки мотались на оправке и пропитаны клеем. Ход в корпусе катушки не большой. Выгнуть или сместить относительно друг друга не получается. Минимальный разбаланс на двух частотах по 300 мВ по Кроту. На одной частоте можно свести до 10 мВ.


януковичДата: Вторник, 09.03.2021, 21:23 | Сообщение # 2450
Генералиссимус
Группа: Модераторы
Сообщений: 3963
Награды: 19
Репутация: 60
Статус: Offline
24D590L, у Вас отличный баланс получился (как я понял)... Дальше, если можно (нужно) фото, четкий вопрос.... и Фсё! smile

4ff5fd2Дата: Вторник, 09.03.2021, 21:42 | Сообщение # 2451
Генерал-лейтенант
Группа: Пользователи
Сообщений: 534
Награды: 18
Репутация: 27
Статус: Offline
Цитата 24D590L ()
Минимальный разбаланс на двух частотах по 300 мВ по Кроту. На одной частоте можно свести до 10 мВ.
Решить вашу задачу можно компенсацией емкостной составляющей напряжения разбаланса. Добавляется катушка связи виток или два на ТХ , потом через небольшой конденсатор соединяется с приемной. sashaarsenalua   когда-то так делал , вот у него и спросите  smile
Заниматься этим имеет смысл после устранения других сопутствующих причин. На разбаланс еще влияют кабель , разъем , соединения внутри блока. В датчике выводы приемной катушки должны быть экранированы максимально.

Стоит проверить влияние кабеля на показания Крота . Для этого я в датчике вместо приемной катушки подключал ее примерный эквивалент - резистор 1 ком с короткими выводами. Ток ТХ устанавливал ближе к максимуму - можно оценить качество экранирования приемной части на всех ее участках для каждой из резонансных частот.
Катушка ТХ при этом подключена.


Сообщение отредактировал 4ff5fd2 - Среда, 10.03.2021, 03:16

24D590LДата: Среда, 10.03.2021, 14:00 | Сообщение # 2452
Генерал-майор
Группа: Пользователи
Сообщений: 258
Награды: 1
Репутация: 2
Статус: Offline
Цитата янукович ()
отличный баланс получился
К сожалению отличный баланс я могу получить только на одной частоте. А как свести на двух одновременно? В них точки баланса находятся в разных местах.
Цитата 4ff5fd2 ()
На разбаланс еще влияют кабель
Подтверждаю. Пробовал два кабеля. На одном точки баланса расходятся еще больше. И баланс сводится хуже.
Цитата 4ff5fd2 ()
В датчике выводы приемной катушки должны быть экранированы максимально.
При попытке экранировать до 10 мВ баланса на одной частоте дотянуть не смог.
Цитата 4ff5fd2 ()
Решить вашу задачу можно компенсацией емкостной составляющей напряжения разбаланса. Добавляется катушка связи виток или два на ТХ , потом через небольшой конденсатор соединяется с приемной.
Было анонсировано не так давно, что будет снят фильм по решению этой задачи. К сожалению я не наше даже анонса. Необходимо поискать вариант как совместить точки сведения на разных частотах.

mongol791Дата: Четверг, 11.03.2021, 12:05 | Сообщение # 2453
Генерал-полковник
Группа: Пользователи
Сообщений: 1083
Награды: 15
Репутация: 17
Статус: Offline
Цитата 24D590L ()
Необходимо поискать вариант как совместить точки сведения на разных частотах.

Зачем Вам так сильно нужна та вторая частота???? При разности между ними в 3кГц -5кГц большой разницы работы по одинаковых целям Вы не увидите!!!! Попробуйте для начала сделать стабильный датчик на одну частоту! Под одну частоту и детальки можно подобрать так что прибор будет лучше работать, а другая то бонус от автора )) иногда можно и ней воспользоватся)

24D590LДата: Четверг, 11.03.2021, 18:05 | Сообщение # 2454
Генерал-майор
Группа: Пользователи
Сообщений: 258
Награды: 1
Репутация: 2
Статус: Offline
Цитата mongol791 ()
Под одну частоту и детальки можно подобрать так что прибор будет лучше работать, а другая то бонус от автора
Возможно так оно и будет. Интересно немного покопаться в этой теме. Разнос у меня 9 кГц поэтому и большой разбаланс на частотах. Вариант Б для работы на другой частоте ведь всегда существует хоть и не очень удобный.

4ff5fd2Дата: Четверг, 11.03.2021, 23:03 | Сообщение # 2455
Генерал-лейтенант
Группа: Пользователи
Сообщений: 534
Награды: 18
Репутация: 27
Статус: Offline
24D590L,
если стремление к совершенству для вас так важно , можно попробовать экранирование катушки ТХ фольгой .  Технология многократно обсуждалась. В данном случае такой экран устраняет емкостную связь между катушками (в местах пересечения ) и разбаланс от частоты не зависит. Думаю сгодится даже вариант частичной экранировки участка ТХ ( или RX) между пересечениями катушек. Вывод экрана соединяется кратчайшим путем с экраном RX кабеля. Сам такой вариант не использовал - не было необходимости .
Графитовый экран все равно потом нужен.


Сообщение отредактировал 4ff5fd2 - Пятница, 12.03.2021, 02:16

barakuda62Дата: Пятница, 02.04.2021, 18:00 | Сообщение # 2456
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Делаю свою первую катушку, заливать решил в два этапа, при заливке немного переборщил со смолой, затекла в зону сведения.
Как никак но сводится, в меню сведения на частоте 13500 khz ток 15ma сведение 60 mv, при токе 97ma (макс) сведение 290 mv.
На частоте 17000 khz ток 15ma сведение 95 mv, при токе 98ma (макс) сведение 300 mv, блок Крот про+, pover 3, gain 2.
Что скажете, заливать окончательно или в мусорку ?

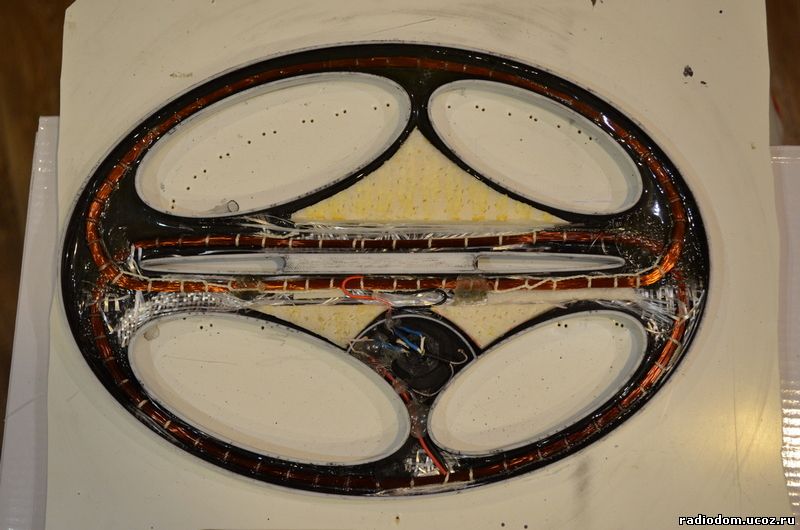

Прикрепления: 0480799.jpg(67.4 Kb)

--Zenit--Дата: Пятница, 02.04.2021, 18:42 | Сообщение # 2457
Генералиссимус
Группа: Пользователи
Сообщений: 1501
Награды: 30
Репутация: 46
Статус: Offline
Цитата barakuda62 ()
Что скажете, заливать окончательно или в мусорку ?Прикрепления: 0480799.jpg(67.4 Kb)
Зачем? Заливаете по уровню нанесения второго слоя графита.Выставляете ток 100 мА на основной частоте.Берете  алюминиевый скотч ,отрываете маленький кусочек,водите кусочком по площади катушки и ищите место  где баланс будет минимальный.Как нашли приклеиваете скотч.Наносите графитовый экран и на кусочек скотча тоже.Скотч будет контактировать с экраном и будет его частью.Всё.Заливаете окончательно.И на будущее, оставляйте петельку досведения на минусовом конце Тх.


Сообщение отредактировал --Zenit-- - Пятница, 02.04.2021, 18:48

barakuda62Дата: Пятница, 02.04.2021, 18:48 | Сообщение # 2458
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
Но на будущее оставляйте петельку досведения на минусовом конце Тх.
Петелька там есть, гермоввод планирую термоклеем залить.

--Zenit--Дата: Пятница, 02.04.2021, 18:53 | Сообщение # 2459
Генералиссимус
Группа: Пользователи
Сообщений: 1501
Награды: 30
Репутация: 46
Статус: Offline
Цитата barakuda62 ()
Петелька там есть, гермоввод планирую термоклеем залить.
Зачем? Промажьте клеем любым для резины оконцовку кабеля и конец гермоввода откуда торчит кабель что бы туда смола не затекла и залейте эпоксидом по уровню второго графитового экрана. Петелька должна стоять перпендикулярно катушке.Потом недели через две подправьте баланс окончательно и  залейте петельку эпоксидом .
Если через полгода год баланс уйдет нагреете эпоксидку феном и она легко сковырнется отверткой.Освободите кусочек петельки и подправите.


Сообщение отредактировал --Zenit-- - Пятница, 02.04.2021, 19:04

4ff5fd2Дата: Пятница, 02.04.2021, 23:19 | Сообщение # 2460
Генерал-лейтенант
Группа: Пользователи
Сообщений: 534
Награды: 18
Репутация: 27
Статус: Offline
barakuda62,
не переживайте ,  после полной полимеризации смолы и нанесения графита баланс все равно уйдет smile
Я после окончательной сушки датчика подправляю разбаланс ферритом ф2,8х10 мм от катушек пч ФМ радиоприемника. Расположение на корпусе - на стороне с гермовводом , приклеиваю суперклеем . В случае необходимости феррит можно легко сковырнуть   smile

Добавлено (17.11.2021, 17:58)
---------------------------------------------
скопировал сообщение из другой ветки (чтобы не потерялось  smile  )
http://www.radiodom.org/forum/12-133-39767-16-1636907818

24D590L

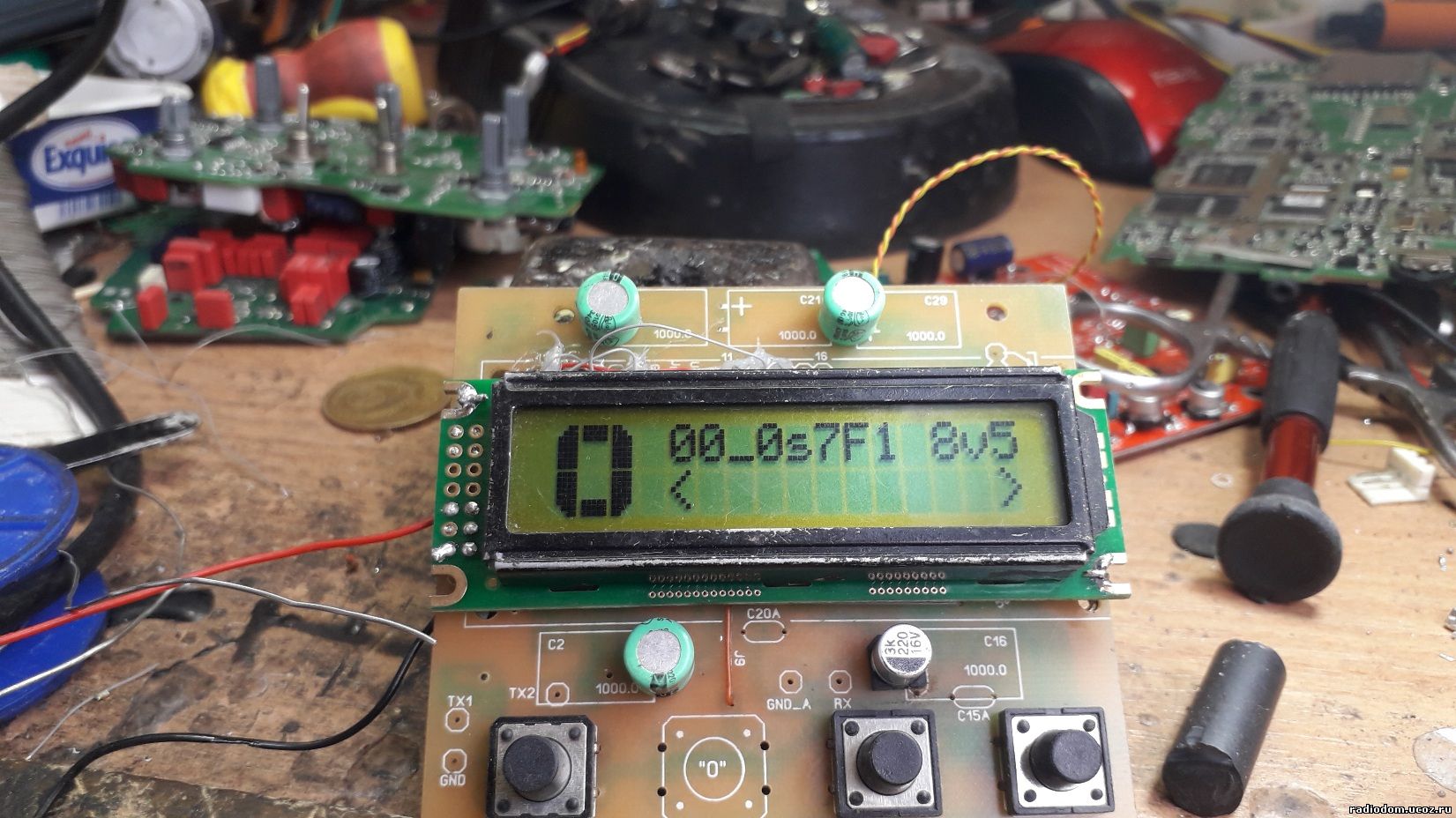

Крот 2/3  Ку=100 AD8605 проверка влияния соединений внутри блока.

- показания на максимуме регулятора тока без датчика f=10.7khz , f=15khz  3мв
- показания на максимуме регулятора тока 110ма с датчиком (отсоединив проводник Rx от разъема )  f=10.7khz   4мв,    f=15khz 5...6мв    (отпаял "горячий"  провод Rx от разъема  , остальные не трогал.
Показания при закоротке входов контроллера 2,,,3 мв.
проверка делается  с датчиком на резонансе Тх  , при этом на кабеле Тх до 15вольт напряжения , как при работе МД.
Внутри блока 2 витые пары в отдельных изолированных экранах , длина 12-13см.
В датчике тоже 2 витые пары в отдельных изолированных экранах. Правда , использую разъем на 6 контактов  .
Кабель датчика сейчас проверить нечем  . Возможно зимой буду делать , сообщу .

Добавлено (17.11.2021, 17:53)
---------------------------------------------
24D590L
Для проверки кабеля вместо катушки Тх подключил датчик вместе со своим кабелем через дополнительный разъем.
Крот 2/3  Ку=100 AD8605 проверка кабеля для датчика (2 витые пары в
отдельных изолированных экранах  , использую разъем на 6 контактов ) .

- показания на максимуме регулятора тока 110ма  f=15khz  16мв ; f=10.7khz  9мв
Для проверки кабеля к проводникам Rx ( длиной ~ 5мм вне экрана )  был
припаян СМД резистор 0805 2,2ком.Экраны припаяны только к разъему для
подключения блока.
Перед этим проверял с резистором МЛТ 0,125 2,2ком. Длина проводников Rx вне экрана была 15...20мм. Показания в этом случае
были в 1,5-2 раза больше.
Вывод - чтобы уменьшить уровень наводок , необходимо использовать минимальную длину проводников вне экрана как при
пайке к разъемам , так и в самом датчике.
Если кто проверит кабель другой конструкции , просьба сообщить результаты.

Добавлено (05.12.2021, 15:53)
---------------------------------------------
http://www.radiodom.org/forum/11-125-39998-16-1638712201
Выполнил проверку кабеля  как тут  http://www.radiodom.org/forum/12-133-39767-16-1636907818
для одной жилы в экране канала Rx . Для этого соединил выводы витой пары на
концах кабеля Rx между собой ( получился  один проводник в экране ).
Результаты при токе ~100ма
частота 15кгц : витая пара в экране  16мв   ;  один проводник в экране  26мв
частота 10,7кгц : витая пара  в экране  9мв   ;  один проводник в экране 13мв
