Самодельные катушки ІВ металодетекторов.
|
|
| янукович | Дата: Суббота, 22.11.2014, 19:09 | Сообщение # 331 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Моя думка такая... нужно перематывать обмотки... В этот корпус они уже не пойдут.  Но не расстраивайтесь, они не пропадут. У меня есть в мыслях, этой зимой, сделать без-корпусный датчик.... Потом, если что, вместе будем делать.
|
| |
|
|
| ok | Дата: Суббота, 22.11.2014, 21:26 | Сообщение # 332 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| Янукович а как перематывать? Как узнать нужное расстояние между ровными частями DD обмоток, уменьшать эксперементально или есть какая-то формула? О безкорпусном датчике и сам думаю, идея хорошая.
|
| |
|
|
| янукович | Дата: Воскресенье, 23.11.2014, 04:59 | Сообщение # 333 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Такой формулы нет.... Но у Вас уже есть опыт, теперь точно получится... Расстояние между половинками, в "рабочей" зоне датчика, должно быть около 2.5см (приблизительно).
П.С. У Вас сама окружность, в обмотке, правильная... А "прямая" часть, немого за-большая... Чуть-чуть сместите гвоздики... приблизительно так:
Сообщение отредактировал янукович - Воскресенье, 23.11.2014, 07:24 |
| |
|
|
| янукович | Дата: Воскресенье, 23.11.2014, 07:30 | Сообщение # 334 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

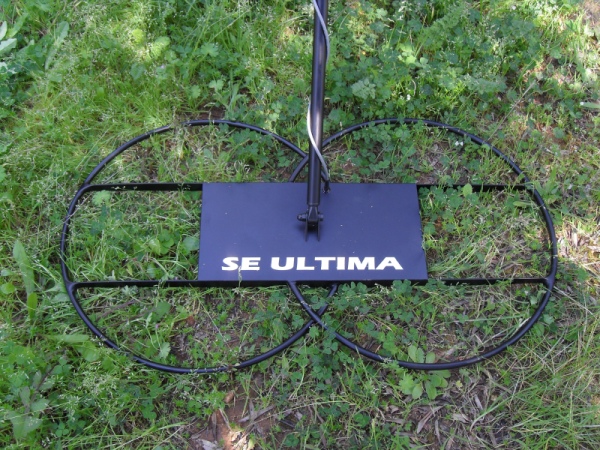

| А вот на "безкаркасный вариант датчика, меня сподвигла такая фотка...
Можно будет попробовать сделать именно такой формы, "ОО", только в уменьшеном виде... 15-18 см. в окружности на катуху.
|
| |
|
|
| ok | Дата: Воскресенье, 23.11.2014, 11:55 | Сообщение # 335 |
|
Сержант
Группа: Пользователи
Сообщений: 30
Статус: Offline
| Спасибо. Я находил информацию что датчик с такой формой как на Вашем фото самый глубокий, так что есть смысл попробовать.
|
| |
|
|
| solovey_ | Дата: Понедельник, 08.12.2014, 21:39 | Сообщение # 336 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
|
|
| |
|
|
| solovey_ | Дата: Понедельник, 08.12.2014, 21:50 | Сообщение # 337 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
|
Сообщение отредактировал solovey_ - Понедельник, 08.12.2014, 21:52 |
| |
|
|
| янукович | Дата: Понедельник, 08.12.2014, 22:13 | Сообщение # 338 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline

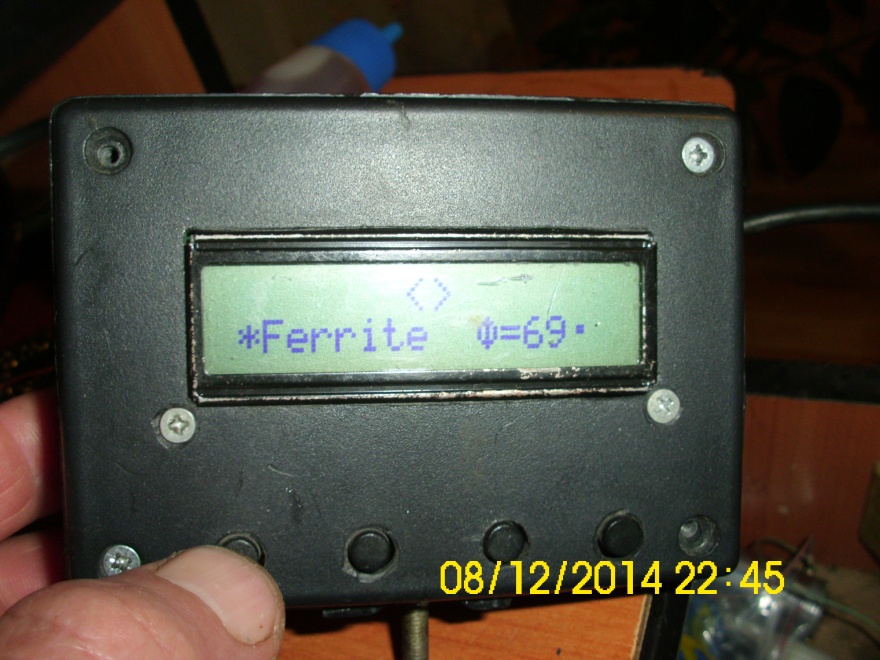

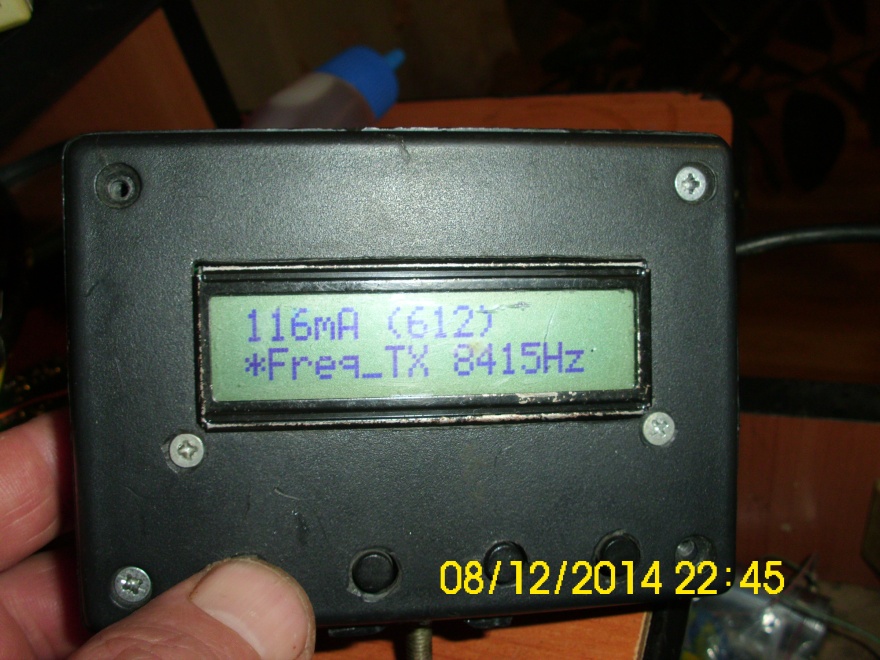

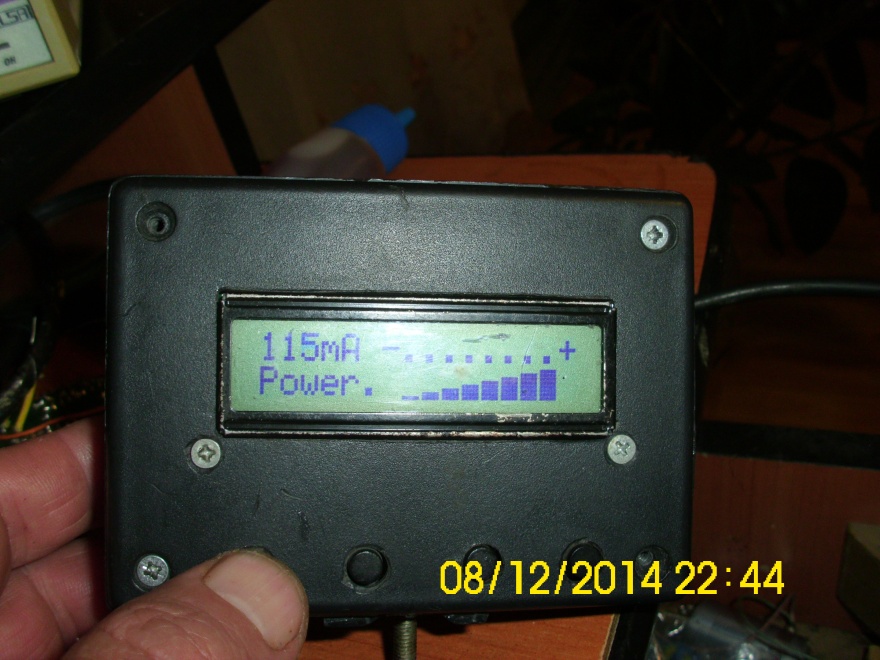

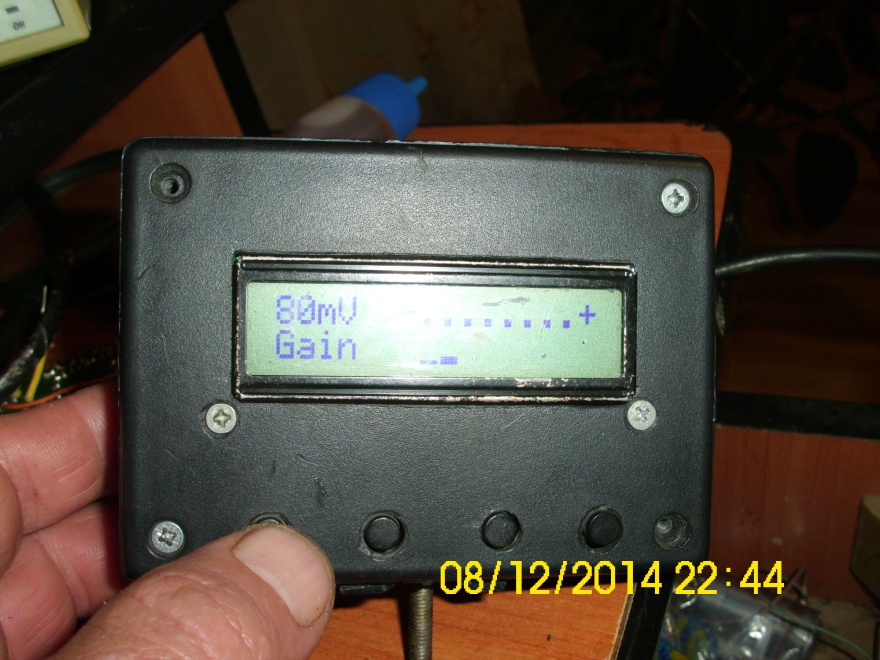

| solovey_, а то что в скобках написано, в режиме "настройки резонанса ТХ", это что (600 с лишним мв.)? Это вроде расбаланс датчика...
|
| |
|
|
| уц6сс | Дата: Пятница, 12.12.2014, 08:33 | Сообщение # 339 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| думаю надо сюда перейти

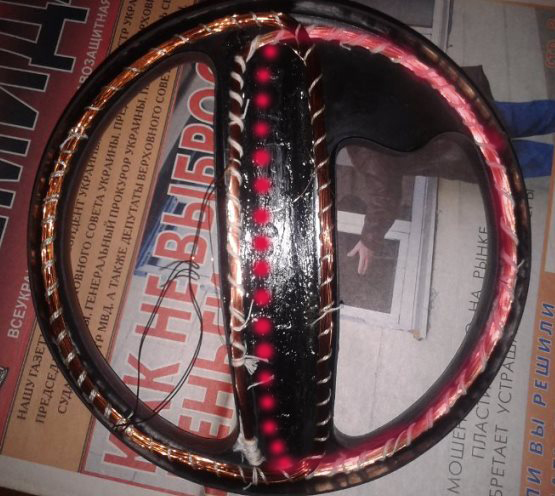

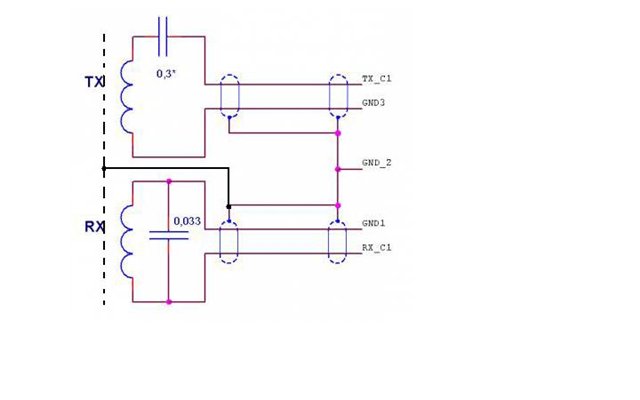

взял провод диаметром 0.44 буду мотать витков 60 для катушки dd30на32 потом надо по витку отматывать и измерять резонанс и смотреть
напряжение на катушке и напряжённость поля при каждом резонансе
с емкостью наверное 0.22мкф или как?
измерил тх на нел торнадо получил
R=4.5 Om
L=2.51 мГн
Q=28.8 на 8.25кГц
Сообщение отредактировал уц6сс - Пятница, 12.12.2014, 08:55 |
| |
|
|
| solovey_ | Дата: Пятница, 12.12.2014, 09:24 | Сообщение # 340 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| Цитата уц6сс (  ) Q=28.8 на 8.25кГц |
| |
|
|
| уц6сс | Дата: Пятница, 12.12.2014, 10:17 | Сообщение # 341 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата solovey_ ( ) На 10,5 кГЦ будем мотати.почнем з 0,1- 0,15 мкф.
на 11.385кГц резонанс с С-0.1мкф
убрал до 40 витков и подтвердил закон напряженность поля
пропорциональна току и числу витков
напряженность упала с -21дб до -26дб
Сообщение отредактировал уц6сс - Пятница, 12.12.2014, 12:46 |
| |
|
|
| solovey_ | Дата: Пятница, 12.12.2014, 22:14 | Сообщение # 342 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| Цитата уц6сс ( ) убрал до 40 витков |
| |
|
|
| уц6сс | Дата: Суббота, 13.12.2014, 06:24 | Сообщение # 343 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата solovey_ ( ) Частота яка?
клей "Dragon" и Titan Wild кто в курсе это одно и тоже у нас нет "Dragon"
а только Titan хочу попробывать развести графитовый порошок
Сообщение отредактировал уц6сс - Суббота, 13.12.2014, 08:08 |
| |
|
|
| solovey_ | Дата: Суббота, 13.12.2014, 18:49 | Сообщение # 344 |
|
Полковник
Группа: Заблокированные
Сообщений: 166
Статус: Offline
| піде.лаком розводьте.
|
| |
|
|
| уц6сс | Дата: Воскресенье, 14.12.2014, 03:28 | Сообщение # 345 |
|
Подполковник
Группа: Пользователи
Сообщений: 126
Статус: Offline
| Цитата solovey_ ( ) лаком розводьте |
| |
|
|
