Варианты конструкций КРОТа-2
|
|
| apeks | Дата: Четверг, 07.11.2019, 22:39 | Сообщение # 961 |
 Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| mongol791, можно и так монтаж позволяет заодно и с кнопками проще, мне придется наставки колпачки использовать а конденсаторы с лицевой стороны использовал изза отсутствия кварца поверхностного монтажа Добавлено (09.11.2019, 18:55)
---------------------------------------------
продумываю поклейку корпуса МД и возник вопрос кто где распологает гнездо под наушники? думал сначала на лицевую вывести между дисплеем и кнопками но чуствую такое расположение без колпачка чревато
|
| |
| |
| de-si-gn | Дата: Суббота, 09.11.2019, 20:59 | Сообщение # 962 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| apeks, пробовал вначале ходить с проводными наушниками - это очень неудобно.
Теперь только ФМ передатчики и смартфон в кармане в качестве приемника.
|
| |
| |
| apeks | Дата: Суббота, 09.11.2019, 21:04 | Сообщение # 963 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| мне честно сказать хватает динамиков в МД просто в дальнейшем этот Крот найдет нового хозяина потому хочу сразу гнездо вставить и потом модулем FM перед продажей поставлю
|
| |
| |
| apeks | Дата: Вторник, 12.11.2019, 15:02 | Сообщение # 964 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline

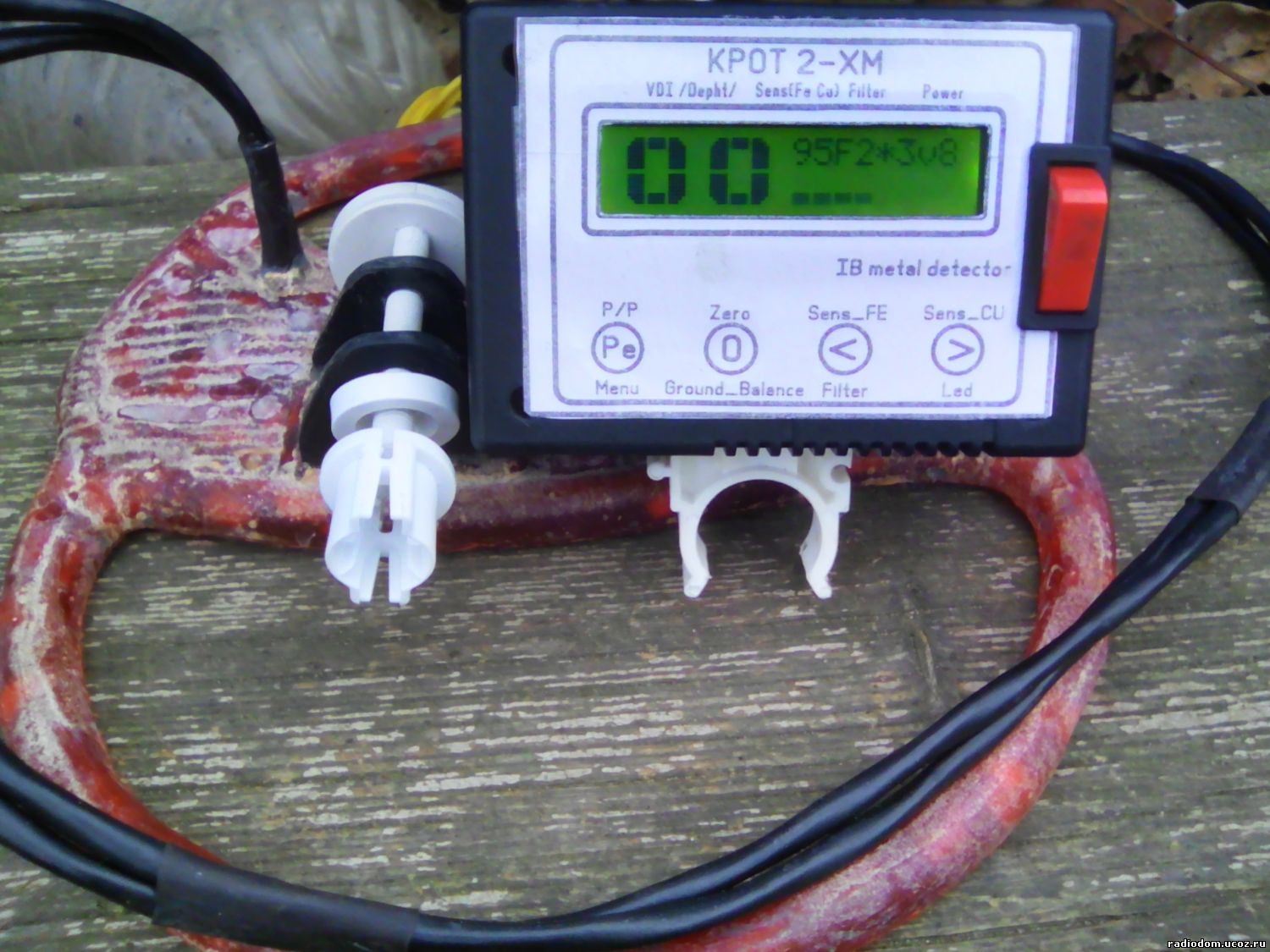

| слепил "порнографию"
3D принтер нужен "позарез"
|
| |
| |
| --Zenit-- | Дата: Вторник, 12.11.2019, 16:27 | Сообщение # 965 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата apeks (  ) слепил "порнографию" |
| |
| |
| apeks | Дата: Вторник, 12.11.2019, 17:16 | Сообщение # 966 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| работает
удивил датчик, сводил когда Крот М делал получился стабильный с разбалансом 35мВ
|
| |
| |
| apeks | Дата: Воскресенье, 17.11.2019, 13:54 | Сообщение # 967 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline

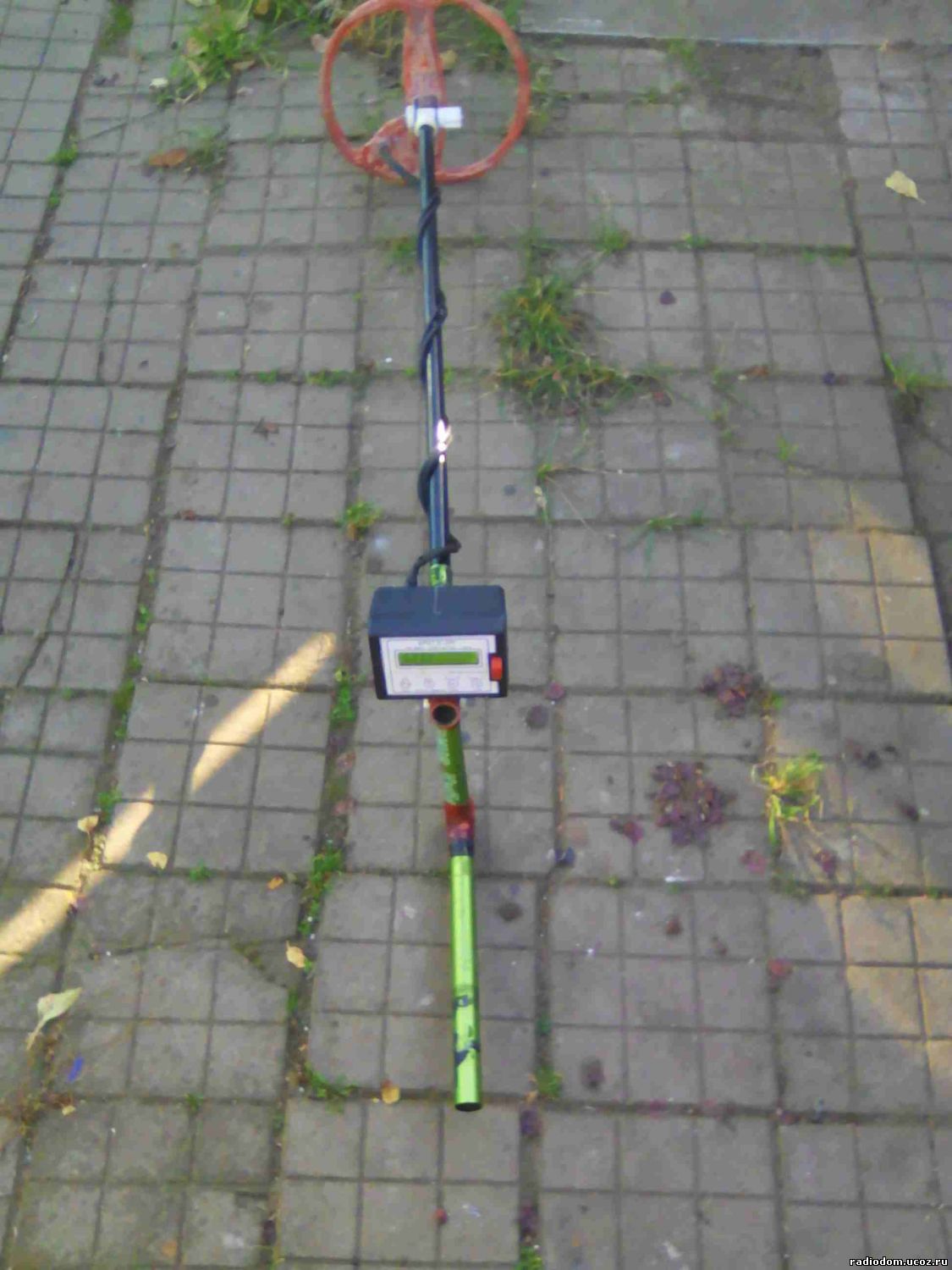

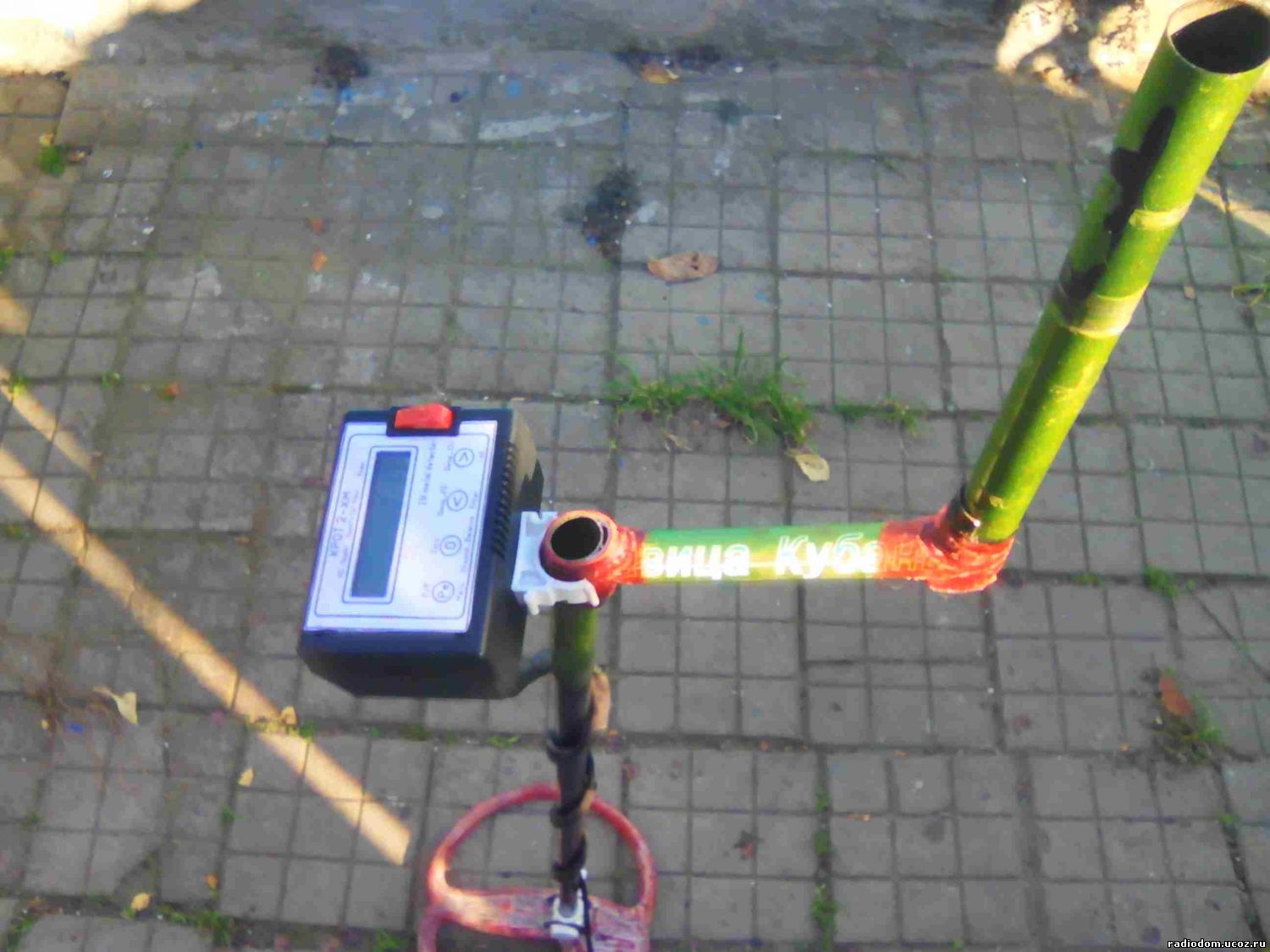

| на штанге пока недоделке, радует четкое ВДИ на "мусорном" участке если захватил цель то держит его независимо от глубины проводки, разница в захвате цели и начало определения ВДИ в пределах пары сантиметров. на данном датчике диаметр 24см дальность на пятак в воздухе 27-30см в сорном грунте минимум 22см. RX когдато готовился для квазар авр 220витков TX 45витков. ток накачки изза грунта убавляю до 30-50мА, усиление 2(два кубика и если увеличить начинает балабонить на вышку сотовой рядом, сначала думал глючит а потом поводив датчиком как "фрицы искали партизан" понял что это "эфир цивилизации", катушки экранированы фольгой с МБМ

Добавлено (17.11.2019, 13:57)
---------------------------------------------
думаю вконтакте передумают отрезать уши хомуту с введением длиииного болта с корпуса в штангу
Сообщение отредактировал apeks - Воскресенье, 17.11.2019, 15:34 |
| |
| |
| АРСЕНАЛ | Дата: Воскресенье, 17.11.2019, 19:29 | Сообщение # 968 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Цитата apeks ( ) катушки экранированы фольгой с МБМ
Это плохое решение.Если уже фольга,то лучше кухонная,для запекании в духовке.
|
| |
| |
| fedya_valki | Дата: Воскресенье, 17.11.2019, 20:54 | Сообщение # 969 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата АРСЕНАЛ ( ) Если уже фольга,то лучше кухонная,для запекании в духовке. |
| |
| |
| apeks | Дата: Воскресенье, 17.11.2019, 21:06 | Сообщение # 970 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| кухонная фольга толстая, получится много инородного металла в датчике а по выбору с конденсаторов много встречал совет пользовать именно с советских МБМ, с остальных не такие хорошие отзывы
по работе МД со стороны фольги неприятностей не замечено (хотя правда опыта мало с IB), с графитом пока связыватся не буду (не хочется портачить корпуса датчиков)
|
| |
| |
| fedya_valki | Дата: Воскресенье, 17.11.2019, 23:38 | Сообщение # 971 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата apeks ( ) получится много инородного металла в датчике Добавлено (17.11.2019, 23:42)
---------------------------------------------
Цитата apeks ( ) с графитом пока связыватся не буду (не хочется портачить корпуса датчиков)
С графитом - на раз, заграфитил корпус, уложил катушки, свёл, залил, заграфитил снова, залил подошву. И - усё!
|
| |
| |
| apeks | Дата: Понедельник, 18.11.2019, 09:36 | Сообщение # 972 |
|
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
| Цитата fedya_valki ( ) С фольгой - больше запортачите, поверьте!
а так пока то что не жалко, лист пеноплекса тряпка синтетика уши согнутые из куска корпса бобинника яуза провод с отклоняющей и из соленоида систем отчистки воды из купленого всего лиш микрофонный кабель да два клея эпоксидных так что и молотком расхерачить не жалко в случае косяка
когда все куплено графит корпус кабель смола микросфера начинаются "колупания паяльником" в попытках вылечить хромой или неходячий датчик и внедрение в него феррита и прочих монет и кусков металла
на фольге свелся без внедрений лишнего с разбалансом 35мВ который на солнце когда еще хорошо припекало выше 68мВ не плыл (да и смола на тот момент совсем свежая была) и сводилось Кротом М в резонансе правда под контролем осцилографом Мурзик
так что лучше я буду на чужих ошибках учится нарабатывая опыт, графит хорошо но мне пока рано да и не квазар собираем где шаг в лево шаг вправо и датчик отправляется в помойку,от которого и сдесь "заразились" графитом когда в квазаре датчики на заре 50/50 пошли с фольгой
Добавлено (18.11.2019, 10:08)
---------------------------------------------
если быть точней для фирм графит технологичней и дешевле, 100% наносят аэрозолью а не сидят кисточками каждый корпус мажут в несколько заходов с прошкуриванием чего не скажеш о фольге которую нужно мотать на каждую катушку
хотя и графит и фольга "работают одинакого" в качестве экрана
Сообщение отредактировал apeks - Понедельник, 18.11.2019, 10:15 |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 08.12.2019, 00:04 | Сообщение # 973 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Для тех кому не хватает тока в датчике.
Предлагается замена MC34119 на CSC8002B в канале Тх. Идея не нова , кто захотел - тот уже давно поменял
Себе несколько лет назад еще при изготовлении МД установил LM4871 ; MC34119 даже не пробовал - не понравилась по документации.
Сейчас на Украине множество предложений с микросхемами 8002 от разных изготовителей .

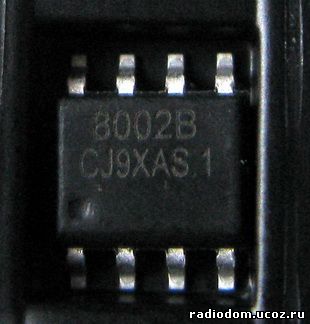

Решил проверить чем же различаются MC34119 и CSC8002B . MC34119 куплена давно , изготовитель UTC. CSC8002B от AMS приобретал по 4грн/шт. тут https://u.to/_WfoFg , маркировка 8002B.
На фрагменте платы от Крота был собран усилитель Тх по схеме
http://www.radiodom.org/_si/0/56738766.gif KPOT-RAITING
Цоколевка обеих микросхем совпадает. Дополнительно на CSC8002B нужно соединить между собой выводы 2 и 3.

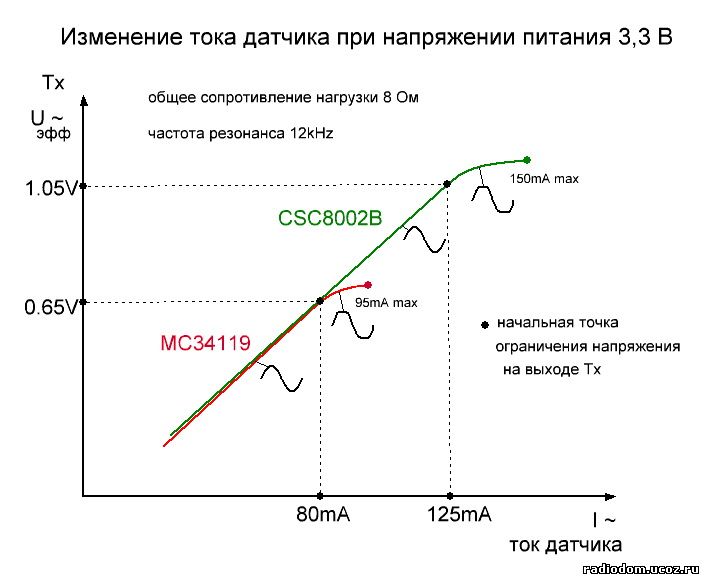

Результаты измерений указаны на рис
Основное различие - у новой микросхемы выходное напряжение (и соответственно ток ) в полтора раза больше чем у MC34119 при одинаковом питании 3,3В.
Измерения проводились с подключенным датчиком . Напряжение измерялось на выводе 8 микросхемы ; ток - на резисторе 1 Ом включенном последовательно с катушкой Тх датчика . Использовался милливольтметр В3-38 . Контроль формы сигнала производился осциллографом ; источник сигнала - генератор НЧ со встроенным частотомером.
Потом была заменена микросхема в блоке Крот2/3 на CSC8002B . Результаты измерений подтвердились в рабочем приборе с датчиком.
В итоге были проверены 3 экз микросхемы CSC8002B с одинаковым результатом. Случаев ВЧ генерации ( как в LM4871 ) выявлено не было.
С другими клонами микросхем 8002 , а их почти десяток в продаже, - могут быть варианты
Сообщение отредактировал 4ff5fd2 - Воскресенье, 08.12.2019, 00:05 |
| |
| |
| --Zenit-- | Дата: Воскресенье, 08.12.2019, 11:03 | Сообщение # 974 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 4ff5fd2 ( ) Предлагается замена MC34119 на CSC8002B в канале Тх
Сообщение отредактировал --Zenit-- - Воскресенье, 08.12.2019, 11:04 |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 08.12.2019, 20:00 | Сообщение # 975 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата --Zenit-- ( ) пишут что после прогрева эти микросхемы(во всяком случае их дешевые китайские аналоги) начинают искажать сигнал
Провел испытания на термоустойчивость на макетной плате - расплавлял несколько раз сплав Розе на корпусе микросхемы паяльником - неискаженное напряжение на 8 Ом как было 1,05 V~ , так и осталось.
Ток потребления микросхемы без сигнала около 2ма ; при 1,0 V~ - 58ма ,при этом ток в нагрузке 8 Ом - 125ма.
При подключении нагрузки 6 Ом неискаженное переменное напряжение 1,0 V , ток 167ма , потребление 80ма.
При питании 3,3 В и нагрузках 6 - 8 Ом рассеиваемая мощность на микросхеме не превышает 100
милливатт , даже не была теплой
При всех измерениях параллельно R2=1 Ом был подключен конденсатор 220мкф полимерный с низким ESR (как на ранних схемах ) . Без него на нижней полуволне ограничение на 100 мВ больше ; в итоге выходное переменное напряжение Tx примерно на 70 мВ меньше.
|
| |
| |
