януковичДата: Среда, 04.09.2019, 21:01 | Сообщение # 931
Генералиссимус
Группа: Модераторы
Сообщений: 3808
Награды: 17
Репутация: 60
Статус: Offline
Красивый самолет летает сразу... А некрасивый, не летает.  prof

--Zenit--Дата: Четверг, 05.09.2019, 21:18 | Сообщение # 932
Генерал-лейтенант
Группа: Пользователи
Сообщений: 510
Награды: 7
Репутация: 10
Статус: Offline
Цитата 4ff5fd2 ()
Заметил что в процессе совершенствования Крот 2/3 автор изменяет емкость конденсатора С1 22nF > 15nF > 10nF . Очевидно это делается для увеличения чувствительности прибора.Емкость С1 частично компенсирует индуктивное сопротивление приемной катушки датчика , при этом сигнал на входе Rx увеличивается.
Было проверено на датчике в корпусе DD 320x340 http://www.radiodom.org/forum/7-36-30204-16-1561124548 влияние величины емкости С1 на напряжение разбаланса на частоте 13кГц.
Вначале был установлен С1 10nF . При замене на 22nF показания Крот 2/3 уменьшились на 9% .
При замене 10nF на 6,8nF показания Крот 2/3 увеличились на 8% .
Максимальный сигнал на входе прибора будет при последовательном резонансе индуктивности приемной катушки и С1 на рабочей частоте датчика.
( Расчетное значение С1 для моей приемной катушки около 6nF )
ВЫВОДЫ
1. Для тех , кто давно делал Крот 2/3 , имеет смысл заменить С1 на 10nF , как в последней авторской схеме ,  - универсальное значение для всех типов датчиков.
2. Для тех , кто преимущественно пользуется одним датчиком DD 270 - DD 320 на частотах 12-14кГц , можно уменьшить емкость С1 до величины примерно 6,8nF .
Проще это сделать установкой дополнительного пленочного конденсатора .
Нужно отпаять провод датчика от платы ( на входе Rx возле C1 ) и в разрыв цепи включить конденсатор.
Если был С1= 10nF то включаем последовательно 22nF . И наоборот . Получим общую емкость С1 около 6,8nF .
3. Для тех , кто хочет добиться максимальной чувствительности с одним датчиком , необходимо вычислить в онлайн калькуляторе ( на coil32.ru ) емкость конденсатора С1 при последовательном резонансе приемной катушки на вашей рабочей частоте.
Примечания
Для DD200 и менее на частотах 12-14кГц эффект незначителен - оставляем С1 = 10nF.
Измеренные индуктивности приемных катушек датчиков ; DD320  25mH ; DD200  15mH ; омега200 9mH .
После замены необходимо настроить фазу по ферриту.
Дополнительных сантиметров не измерял , если найдутся желающие - пусть нам доложат
Если кто не дружит с паяльником - лучше в прибор не лезть, а то сломаете

зы Для тех , кто забыл (или не знал ) , - емкость двух последовательно соединенных конденсаторов равна произведению емкостей деленную на их сумму


Интересная теория. Если посмотрим на схему смарт крота,то увидим что приемная обмотка нагружена  резистором RA3 номиналом 3 кОм (с которого операционник снимает напряжение)+резистор RA2-3 кОм || конденсатор CA2 10 мкФ. Сопротивление конденсатора CA2 переменному току считаем равным нулю и получается что резистор RA2 зашунтирован конденсатором.Входное сопротивление усилителя считаем бесконечностью и получаем схему контура: индуктивность катушки+активное сопротивление катушки(100 Ом примерно)+ RA3+CA2+CA1.Считаем что CA2+CA1=CA1.
Считаем полное сопротивление для катушки Рх 200 витков 220 диаметр с CA1=10 нан,получаем 3300 Ом,считаем для CA1=5 нан(резонанс) получаем 3100 Ом. Итого разница 200 Ом.
Допустим приемная катушка выдает 1 вольт.
Для CA1=10 нан: 1/3300=0.000303 А,умножаем на 3000 Ом=0.909 Вольт
Для CA1=5 нан:1/3100=0,000323 А,умножаем на 3000 Ом=0,968 Вольт.
Итого разница 6,4% как бы не очень и мало. Теория подтверждает ваши практические выкладки.


Сообщение отредактировал --Zenit-- - Четверг, 05.09.2019, 21:20

TCBДата: Вторник, 10.09.2019, 20:24 | Сообщение # 933
Генерал-полковник
Группа: Модераторы
Сообщений: 1067
Награды: 5
Репутация: 48
Статус: Offline
Цитата mongol791 ()
Вот бы такой или похожий корпус прицепить к Кроту

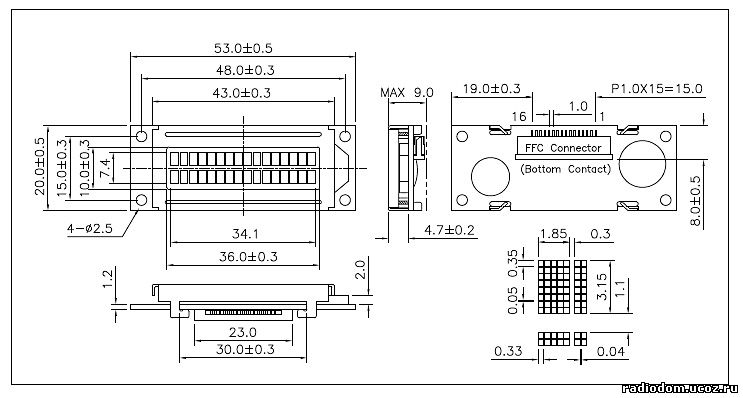

По ссылке открывается дисплей...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

--Zenit--Дата: Вторник, 10.09.2019, 21:04 | Сообщение # 934
Генерал-лейтенант
Группа: Пользователи
Сообщений: 510
Награды: 7
Репутация: 10
Статус: Offline
Цитата mongol791 ()
Вот бы такой или похожий корпус прицепить к Кроту, кого бы это попросит

Ваша ссылка сломала форум)

mongol791Дата: Вторник, 10.09.2019, 22:14 | Сообщение # 935
Генерал-майор
Группа: Пользователи
Сообщений: 420
Награды: 6
Репутация: 10
Статус: Offline
ну я имел виду дисплей, но потом впихнуть его в маленький корпус ))

AndrewДата: Суббота, 05.10.2019, 18:47 | Сообщение # 936
Генералиссимус
Группа: Администраторы
Сообщений: 6009
Награды: 7
Репутация: 72
Статус: Offline

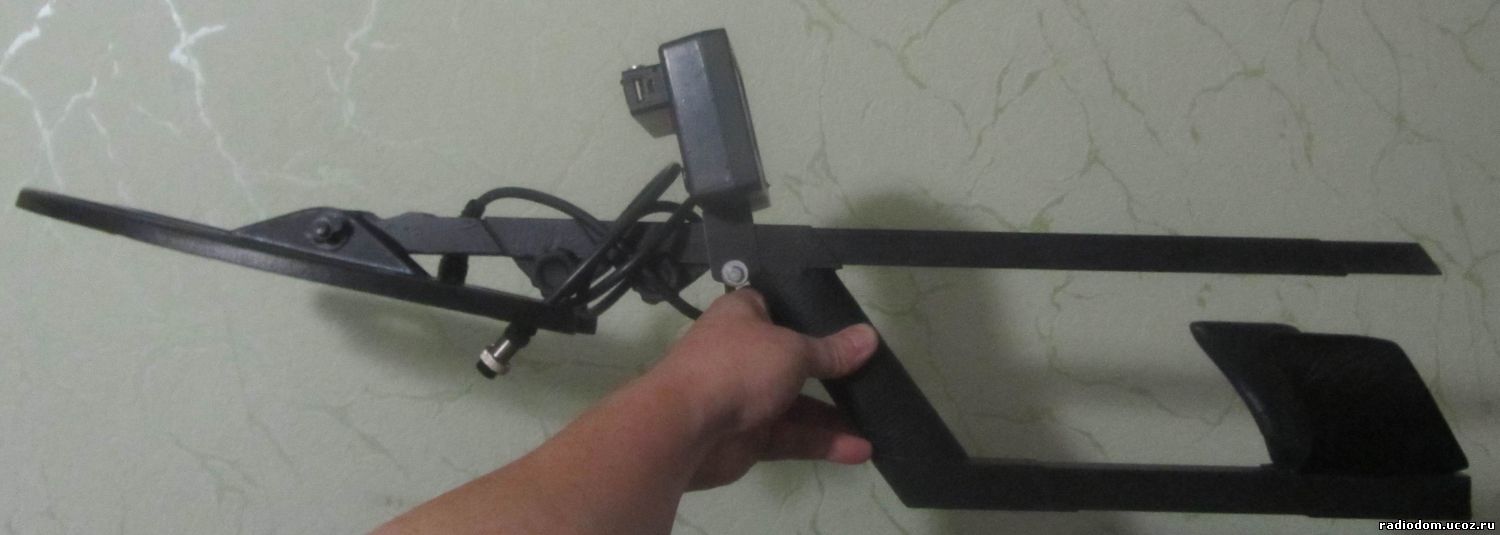

Мой новый "Крот" ! Общий вес 1100 грам, катушка "бабочка" 400 г. ( в диапазоне температур от 0 до 40 и диапазоне частот от 7 до 15 кгц разбаланс не более 100 мВ. На фото с блоком "Крот2" - 2 частоты 8 и 12.5 кгц  прошивка "Мульти+" . В грунте до 35 см на 5 коп с определением положительного ВДИ !...   ah
Теперь на коп не кто не возьмет..)

Прикрепления: 2039928.jpg(69.2 Kb)

януковичДата: Суббота, 05.10.2019, 19:57 | Сообщение # 937
Генералиссимус
Группа: Модераторы
Сообщений: 3808
Награды: 17
Репутация: 60
Статус: Offline
Крутяк! А штангу как делали, печатали?  up

AndrewДата: Суббота, 05.10.2019, 23:08 | Сообщение # 938
Генералиссимус
Группа: Администраторы
Сообщений: 6009
Награды: 7
Репутация: 72
Статус: Offline
Штангу купил, был один спец на ОЛХ ..

apeksДата: Воскресенье, 20.10.2019, 13:53 | Сообщение # 939
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline
штанга зачетная, у меня как у собаки Павлова "слюни потекли"
скорей всего печать 3Д для смолы слишком трудоемкое изделие да вес тоже подтверждает печать


Сообщение отредактировал apeks - Воскресенье, 20.10.2019, 13:53

AndrewДата: Воскресенье, 20.10.2019, 16:17 | Сообщение # 940
Генералиссимус
Группа: Администраторы
Сообщений: 6009
Награды: 7
Репутация: 72
Статус: Offline
Цитата apeks ()
скорей всего печать 3Д


Вся штанга , технология  ткань+эпоксидка+ручная работа. Трудоемкость колосальная.
Печать не обеспечит нужной прочности...

apeksДата: Воскресенье, 20.10.2019, 16:50 | Сообщение # 941
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline
офигеть одним словом, наверное один два экземпляра от мастера, я эпоксидом и одну если не осилю то рожать точно долго буду
можно попробовать полиэфиркой но она дает сильную усадку и работать нужно быстро продумав до мелочей весь техпроцес

apeksДата: Четверг, 31.10.2019, 09:16 | Сообщение # 942
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline

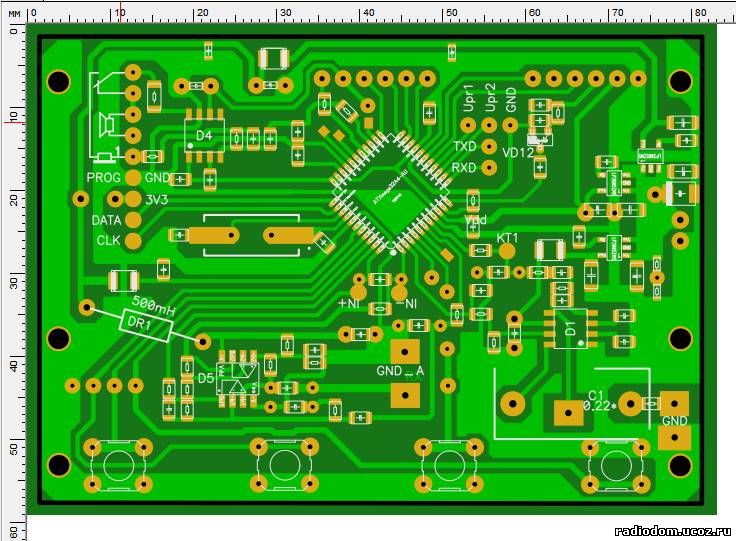

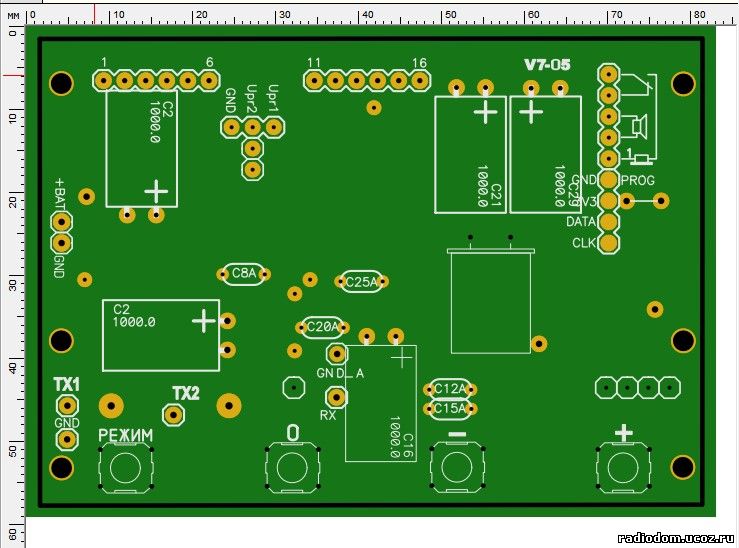

перелопатил полностью плату 7-05 как по питанию так и убрал радиоканал с блютузом
по радиоканалу при наличии джека для наушников в блоке МД нет смысла высаживать батарею еще одного изделия
по блютузу еще смешней, он нужен если голову мд засунули в сапог и управа с смарта, так же думаю неудобно в одной руке МД в другой смарт а фискарь куда? тут больше подойдут Vr очки но приложение Крота не подходит
кажется обьяснил мое видение упрощений

блютуз вообще хороший задел на дистанционный поиск дронами с засечкой GPS точек
Прикрепления: 5779354.jpg(73.1 Kb) · 8583432.jpg(100.4 Kb)


Сообщение отредактировал apeks - Четверг, 31.10.2019, 09:30

mongol791Дата: Четверг, 31.10.2019, 09:39 | Сообщение # 943
Генерал-майор
Группа: Пользователи
Сообщений: 420
Награды: 6
Репутация: 10
Статус: Offline
apeks, что за вариант платы? Переделывали Вы?

Добавлено (31.10.2019, 09:42)
---------------------------------------------
Проверили? Файл для печати будет?  biggrin

Добавлено (31.10.2019, 09:47)
---------------------------------------------
еще бы по ширине убрать сантиметра так с полтора +


apeksДата: Четверг, 31.10.2019, 11:35 | Сообщение # 944
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline
mongol791
плата прототип  от TCB V7-05 самая крайняя кажется
файл печати выложу после сборки и проверки, не исключены еще правки
по ширине убран максимум под дисплей


Сообщение отредактировал apeks - Четверг, 31.10.2019, 11:38

TCBДата: Четверг, 31.10.2019, 14:29 | Сообщение # 945
Генерал-полковник
Группа: Модераторы
Сообщений: 1067
Награды: 5
Репутация: 48
Статус: Offline
Цитата apeks ()
перелопатил полностью плату 7-05 как по питанию так и убрал радиоканал с блютузом
Можно было просто взять предыдущую версию платы... biggrin


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/
