Варианты конструкций КРОТа-2
1707Дата: Пятница, 15.03.2019, 22:32 | Сообщение # 916
Подполковник
Группа: Пользователи
Сообщений: 120
Награды: 2
Репутация: 0
Статус: Offline
oltim76rus, оба нельзя, нужна ATXmega32A4

4ff5fd2Дата: Воскресенье, 21.07.2019, 19:23 | Сообщение # 917
Генерал-майор
Группа: Пользователи
Сообщений: 259
Награды: 12
Репутация: 18
Статус: Offline
Заметил что в процессе совершенствования Крот 2/3 автор изменяет емкость конденсатора С1 22nF > 15nF > 10nF . Очевидно это делается для увеличения чувствительности прибора.
Емкость С1 частично компенсирует индуктивное сопротивление приемной катушки датчика , при этом сигнал на входе Rx увеличивается.
Было проверено на датчике в корпусе DD 320x340 http://www.radiodom.org/forum/7-36-30204-16-1561124548 влияние величины емкости С1 на напряжение разбаланса на частоте 13кГц.
Вначале был установлен С1 10nF . При замене на 22nF показания Крот 2/3 уменьшились на 9% .
При замене 10nF на 6,8nF показания Крот 2/3 увеличились на 8% .
Максимальный сигнал на входе прибора будет при последовательном резонансе индуктивности приемной катушки и С1 на рабочей частоте датчика.
( Расчетное значение С1 для моей приемной катушки около 6nF )
ВЫВОДЫ
1. Для тех , кто давно делал Крот 2/3 , имеет смысл заменить С1 на 10nF , как в последней авторской схеме ,  - универсальное значение для всех типов датчиков.
2. Для тех , кто преимущественно пользуется одним датчиком DD 270 - DD 320 на частотах 12-14кГц , можно уменьшить емкость С1 до величины примерно 6,8nF .
Проще это сделать установкой дополнительного пленочного конденсатора .
Нужно отпаять провод датчика от платы ( на входе Rx возле C1 ) и в разрыв цепи включить конденсатор.
Если был С1= 10nF то включаем последовательно 22nF . И наоборот . Получим общую емкость С1 около 6,8nF .
3. Для тех , кто хочет добиться максимальной чувствительности с одним датчиком , необходимо вычислить в онлайн калькуляторе ( на coil32.ru ) емкость конденсатора С1 при последовательном резонансе приемной катушки на вашей рабочей частоте.
Примечания
Для DD200 и менее на частотах 12-14кГц эффект незначителен - оставляем С1 = 10nF.
Измеренные индуктивности приемных катушек датчиков ; DD320  25mH ; DD200  15mH ; омега200 9mH .
После замены необходимо настроить фазу по ферриту.
Дополнительных сантиметров не измерял , если найдутся желающие - пусть нам доложат smile
Если кто не дружит с паяльником - лучше в прибор не лезть, а то сломаете smile

зы Для тех , кто забыл (или не знал ) , - емкость двух последовательно соединенных конденсаторов равна произведению емкостей деленную на их сумму


Сообщение отредактировал 4ff5fd2 - Понедельник, 22.07.2019, 01:52

fiusДата: Понедельник, 29.07.2019, 14:49 | Сообщение # 918
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
Народ а можно попросить вас сделать фото платы уже рабочего варианта крота  иерсия платы  K-V6-02d.  Уважаемый   TCB пишет что это самая оптимальная. Но нигде нет фото нормального фото уже скомпановоного устройства либо они есть но качество с 2000 годов. Будьте любезны сфотогрофируйте. Буду примного благодарен.

1707Дата: Понедельник, 29.07.2019, 14:57 | Сообщение # 919
Подполковник
Группа: Пользователи
Сообщений: 120
Награды: 2
Репутация: 0
Статус: Offline
Цитата fius ()
сделать фото платы

У всех давно всё в блоках стоит, не каждый полезет фоткать.
Вот что есть, вроде оно:
Прикрепления: 7045638.jpg(60.9 Kb) · 2-3_V6-02d.doc(437.0 Kb)

TrollДата: Вторник, 06.08.2019, 17:55 | Сообщение # 920
Лейтенант
Группа: Пользователи
Сообщений: 41
Награды: 0
Репутация: 0
Статус: Offline

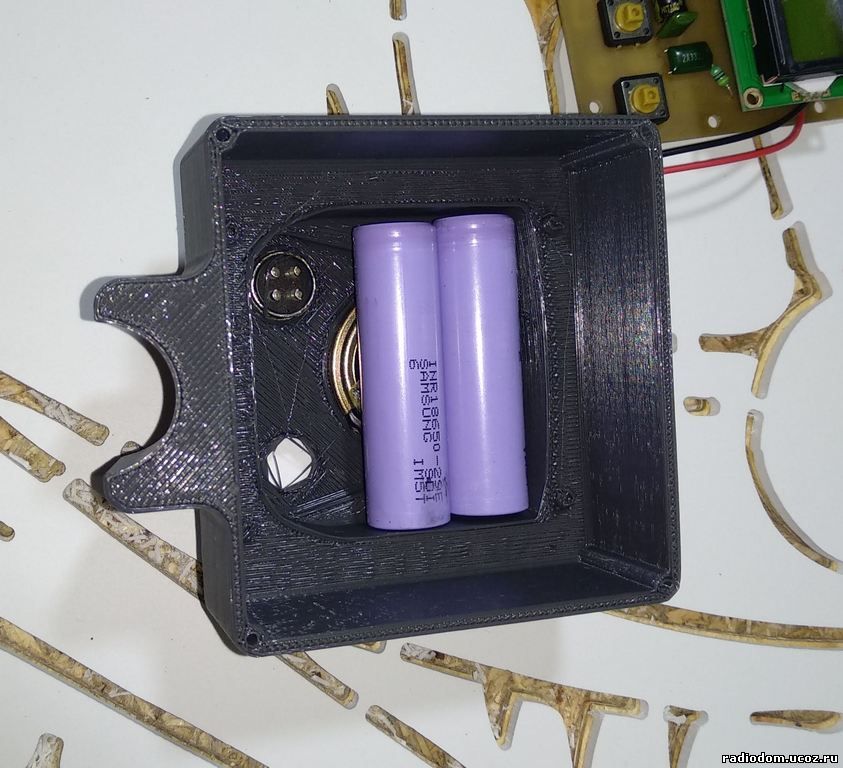

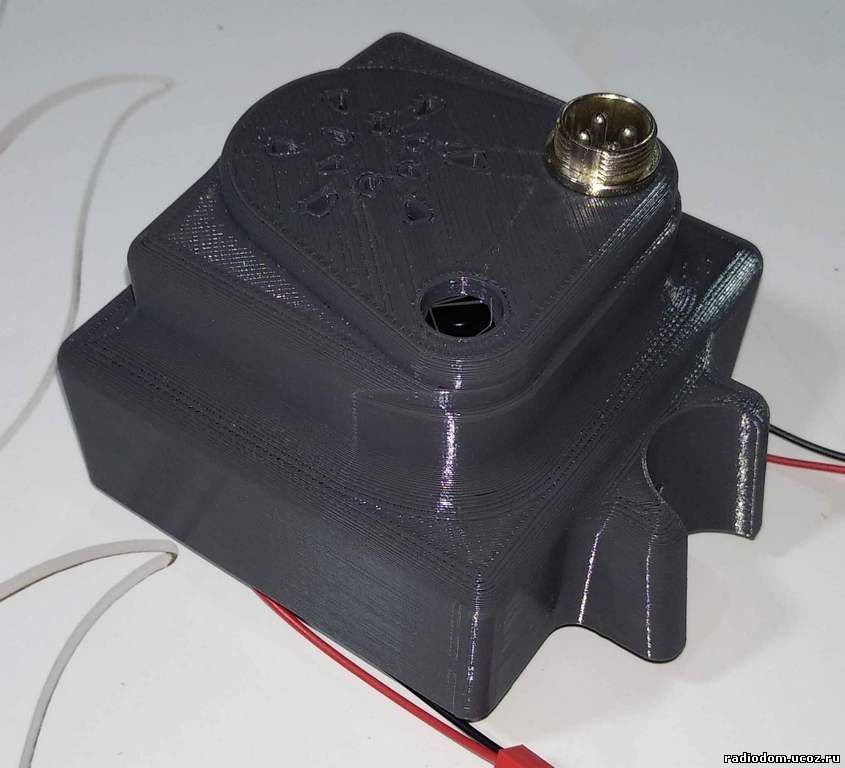

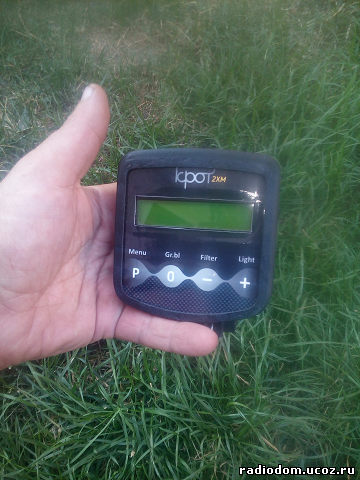

Вот, корпус под 2 18650 и стандартную плату для крота рэйтинг напечатал

Прикрепления: 1656264.jpg(99.5 Kb) · 1755571.jpg(63.6 Kb)

fiusДата: Среда, Вчера, 17:05 | Сообщение # 921
Рядовой
Группа: Пользователи
Сообщений: 10
Награды: 0
Репутация: 0
Статус: Offline
От себя прибор очень интересный. И как моногие говорили если нормальные и не глюченные запчасти очень даже достойный. Если не так кинте в меня поленом.
Второе: Форум ваш очень информативен. Пестрит очень граматными высказываниями. Много очень приятных людей. НО чертовски сложный по поиску того что надо. Это как у меня в гараже очень много что есть очень нужные штуки  но когда приходит время и оно тебе нужно. Приходится изрядно попотеть чтоб найти или лучше сделать в очередной раз уборку. Но это ненадолго.
Третье. Читаю вас долго больше года. Пишу мало. Так  вот собал наконец прибор заработал, доволен. Все делаю неспеша  ни горит. Сейчас ищу провод и думаю замутить себе станок для катушек или купить корпус, напечатать пока невариант. По ходу просто читаю про прибор . Прибор собран на плате   K-V6-02d. У ТСВ она в подписе как самая что не наесть огого. Но тут занесло меня в ветку где уважаемый Andrew говорит что как год отговаривает всех использывать MCP601 так как она не та и он типо ее разлюбил. А оказывается необходимо использывать АД8605 так как она хоть и дешовая но это то что надо из многообраия их. В это же время в этой теме обсуждается интересная весч как диф выход как у деуса и что Andrew пробывал его присобачить на сопли и как бы звезд нецепляя но он ПОЛОЖИТЕЛЬНО к этой дороботке отнесся.

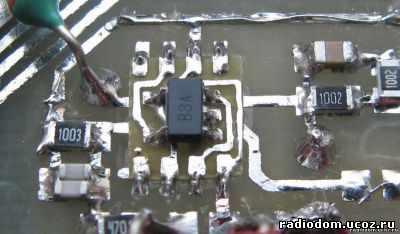

Вопрос в следующем так как плата которую я изготовил содержет в себе ненужную деталь ее необходимо заменить а именно МС601

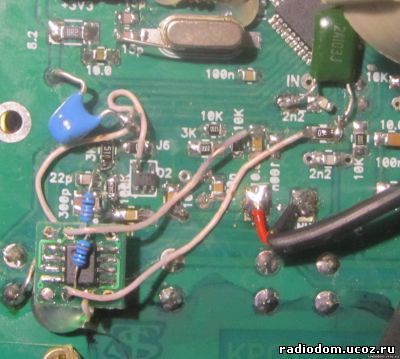

НА либо вкладыш с ад8605 он гдето в на страницах форума есть. Либо также смодрячить чуть большую платку но с выходом деуса.
Стоит ли поверить Схеме ТСВ он ее выкладывал тут на стр 54 или 55. И выполнить  "КАК У ДЕУСА". Я как понимаю это идеальный вариант к моей схеме.



TCBДата: Среда, Вчера, 19:15 | Сообщение # 922
Генерал-полковник
Группа: Модераторы
Сообщений: 1042
Награды: 5
Репутация: 48
Статус: Offline
Цитата fius ()
она в подписе как самая что не наесть огого

На тот момент это был последний релиз платы...
Вообще то все платы работоспособны. Лично у меня Крот собран по схеме в которой еще не было источника отрицательного напряжения. Вот только буквально неделю назад доделал второго - года 3 назад начал, а тут появилось натхнення завершить долгострои...

Цитата fius ()
Стоит ли поверить Схеме ТСВ он ее выкладывал тут на стр 54 или 55

Все схемы в части основного функционала авторства Андрея, моего там там только в части различных коммутаций и кое-что по питанию. Ну перерисовываю схему к читаемому виду, чтобы с ней можно было нормально работать - привычка...

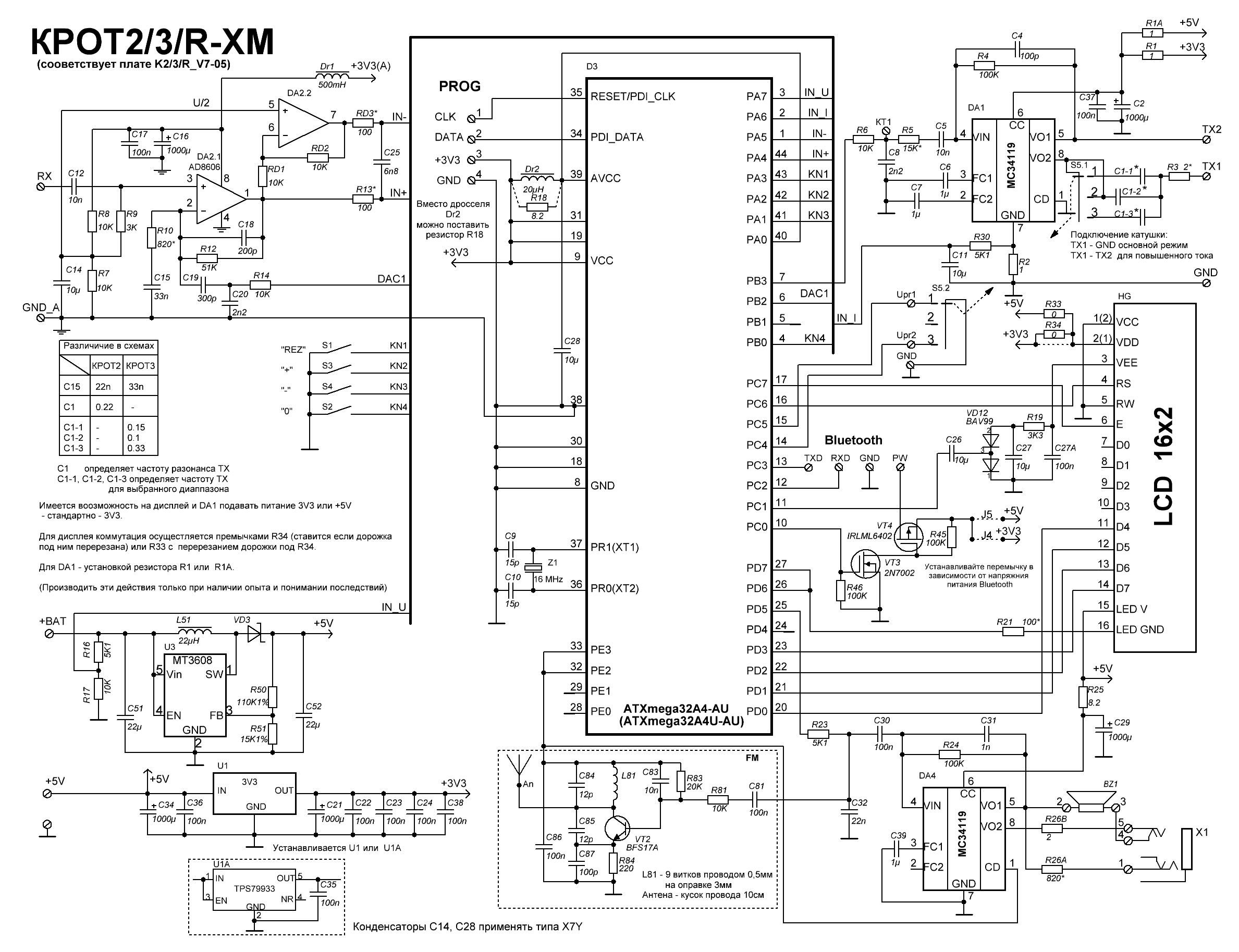

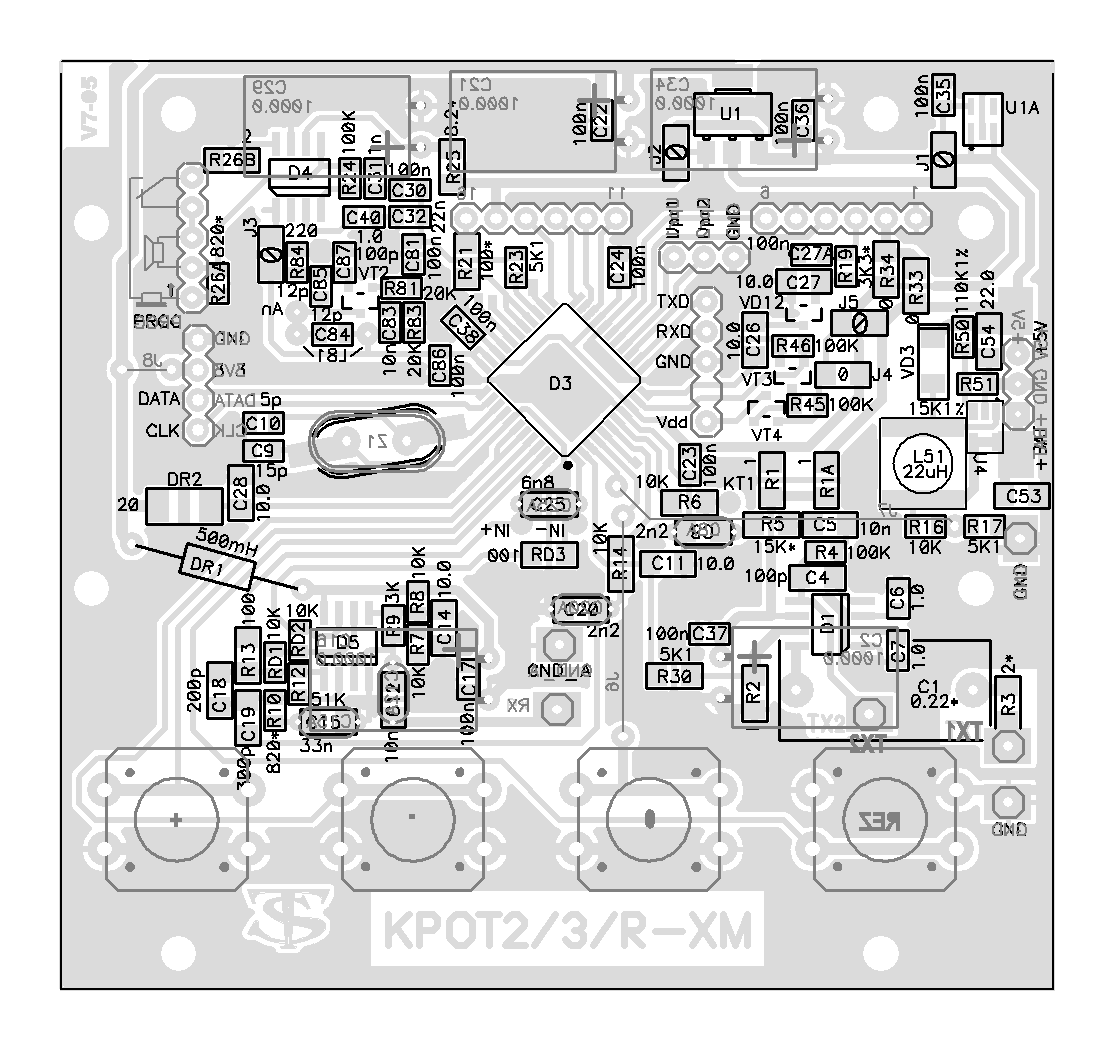

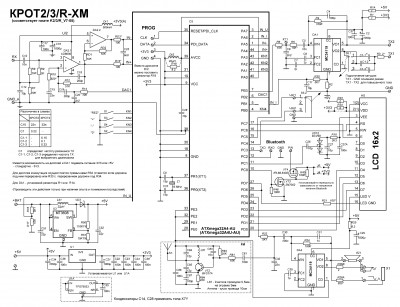

Вот самый последний релиз схемы и платы V7-05. (Общие для Крот-2, Крот-3 и Крот-Рейтинг):


Прикрепления: 9927110.gif(167.5 Kb) · 3646636.gif(76.6 Kb) · MD_K2-3_Z80_V7-.lay6(485.6 Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

4ff5fd2Дата: Среда, Вчера, 21:45 | Сообщение # 923
Генерал-майор
Группа: Пользователи
Сообщений: 259
Награды: 12
Репутация: 18
Статус: Offline
Цитата fius ()
необходимо заменить а именно МС601


для начала я бы установил MCP633 в таком же корпусе (так себе сначала и делал ) , только ее 8 ногу нужно подключить к 4. Главное чтобы заработало , потом поймете - нужно ли вам что-то менять. Провод 0,4 - из катушки размагничивания отечественных цветных  кинескопных телевизоров.

Цитата fius ()
думаю замутить себе станок для катушек

если для одного датчика - достаточно подходящей кастрюли или банки smile
http://www.radiodom.org/forum/7-36-29150-16-1553172908
И не забывайте про вес датчика - вам же им потом махать smile
