Варианты конструкций КРОТа-2
1707Дата: Пятница, 23.11.2018, 21:13 | Сообщение # 886
Подполковник
Группа: Пользователи
Сообщений: 107
Награды: 2
Репутация: 0
Статус: Online
prosvetekvator, принял!
4ff5fd2, ого, т.е. в блоке можно использовать не экранированный провод?

4ff5fd2Дата: Пятница, 23.11.2018, 21:18 | Сообщение # 887
Полковник
Группа: Пользователи
Сообщений: 222
Награды: 8
Репутация: 16
Статус: Offline
Цитата 1707 ()
4ff5fd2, ого, т.е. в блоке можно использовать не экранированный провод?
читайте внимательно "витая пара в экране".
Брал два провода МГТФ 0,08 , скручивал из них витую пару, одевал экран и сверху прозрачная мягкая термоусадка.


Сообщение отредактировал 4ff5fd2 - Пятница, 23.11.2018, 21:22

1707Дата: Пятница, 23.11.2018, 22:09 | Сообщение # 888
Подполковник
Группа: Пользователи
Сообщений: 107
Награды: 2
Репутация: 0
Статус: Online
4ff5fd2, опередили мой вопрос, спасибо, опробую. А то второй блок, чистил, мыл, отмачивал, пыль сдувал и обидно на ровном месте получить такой шум большой. С чего экран брался такой небольшой?

Сообщение отредактировал 1707 - Пятница, 23.11.2018, 22:11

4ff5fd2Дата: Пятница, 23.11.2018, 22:35 | Сообщение # 889
Полковник
Группа: Пользователи
Сообщений: 222
Награды: 8
Репутация: 16
Статус: Offline
Цитата 1707 ()
С чего экран брался такой небольшой?
скажем так - когда-то работал на радиозаводе  smile

1707Дата: Воскресенье, 09.12.2018, 18:06 | Сообщение # 890
Подполковник
Группа: Пользователи
Сообщений: 107
Награды: 2
Репутация: 0
Статус: Online

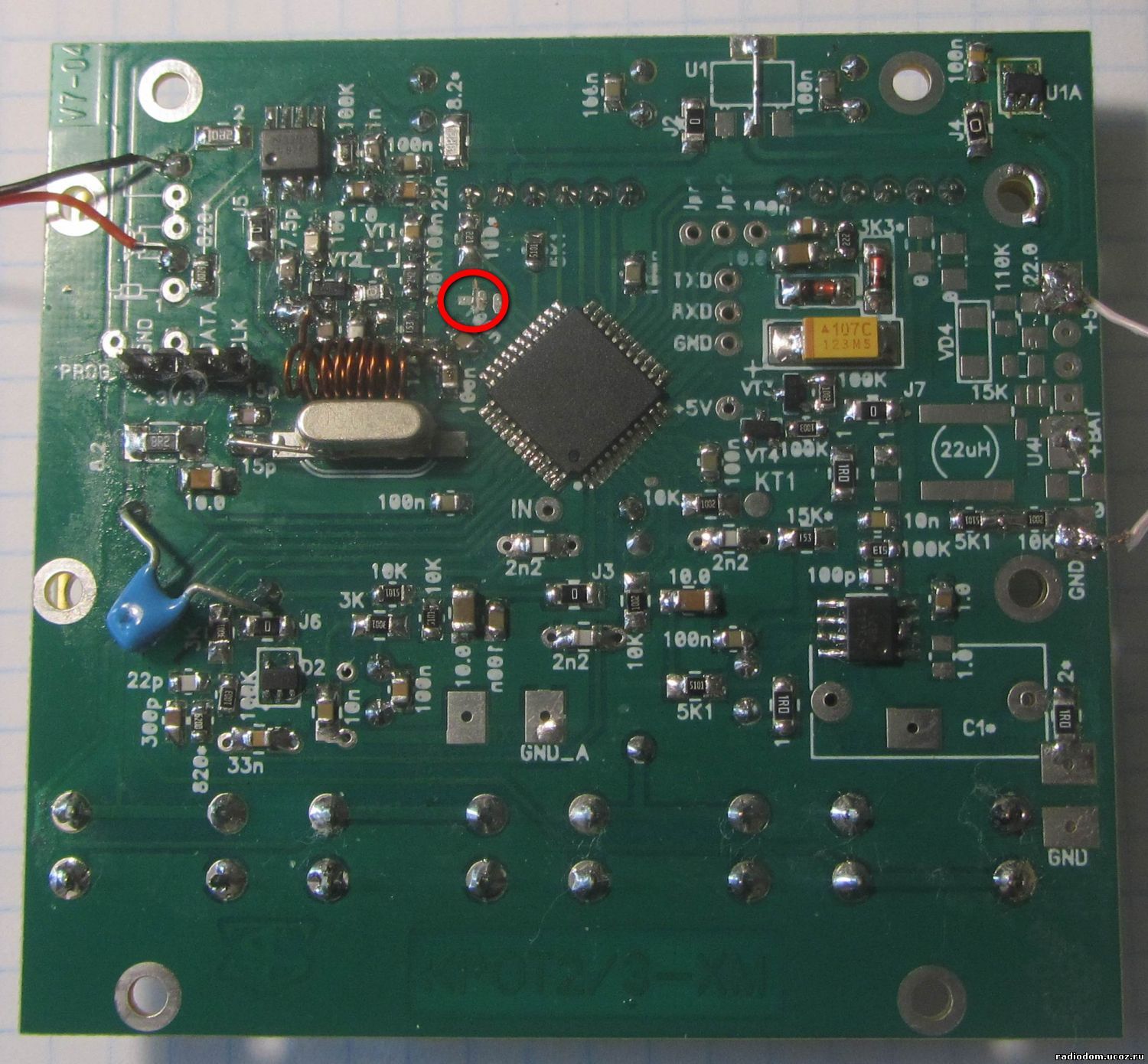

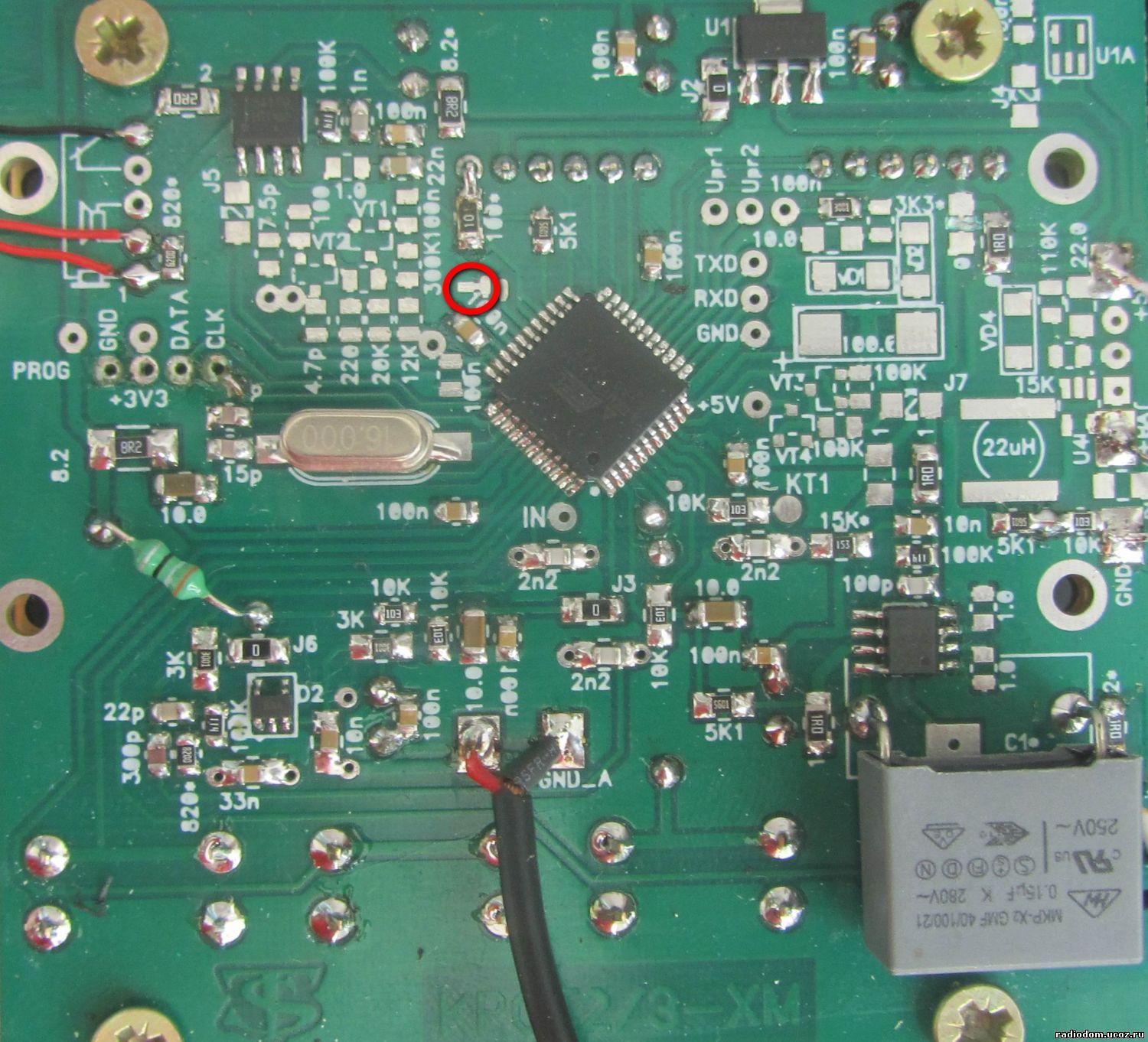

Всем привет. В плате 7-04 заметил такой нюанс (на фото) как всё таки правильно?
Вариант 2 из постов http://www.radiodom.org/forum/9-29-1 пункт 1 и http://www.radiodom.ucoz.ru/forum/7-40-46#25481  - перерезано
Вариант 1 из темы http://www.radiodom.org/index/md_quot_krot_raiting_quot/0-22  - не перерезан и в печатке не перерезан
Прикрепления: 5729040.jpg(310.0 Kb) · 5054671.jpg(304.4 Kb)


Сообщение отредактировал 1707 - Воскресенье, 09.12.2018, 18:09

TCBДата: Воскресенье, 09.12.2018, 18:46 | Сообщение # 891
Генерал-полковник
Группа: Модераторы
Сообщений: 977
Награды: 3
Репутация: 46
Статус: Offline
Цитата 1707 ()
В плате 7-04 заметил такой нюанс (на фото) как всё таки правильно?
Не понятно от куда там эта связь вообще взялась ... В плате (и схеме) этой связи нет - видать глюк производителя...


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

1707Дата: Воскресенье, 09.12.2018, 18:49 | Сообщение # 892
Подполковник
Группа: Пользователи
Сообщений: 107
Награды: 2
Репутация: 0
Статус: Online
Цитата TCB ()
Не понятно от куда там эта связь вообще взялась

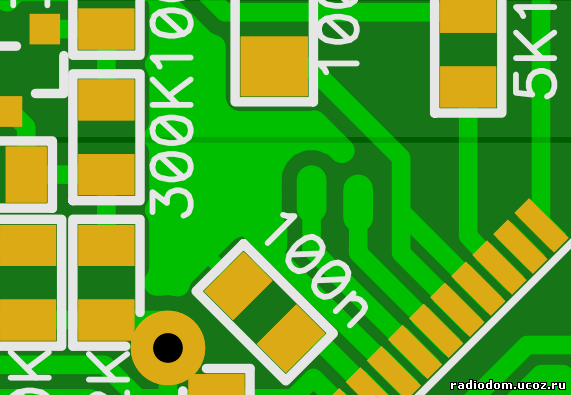

Значит с перерезаной дорожкой верно, если я правильно понял.
Прикрепления: 7276694.png(48.7 Kb)


Сообщение отредактировал 1707 - Воскресенье, 09.12.2018, 18:51

TCBДата: Воскресенье, 09.12.2018, 22:05 | Сообщение # 893
Генерал-полковник
Группа: Модераторы
Сообщений: 977
Награды: 3
Репутация: 46
Статус: Offline
1707, да.

Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

4ff5fd2Дата: Суббота, 29.12.2018, 22:32 | Сообщение # 894
Полковник
Группа: Пользователи
Сообщений: 222
Награды: 8
Репутация: 16
Статус: Offline
В моем экземпляре Крот2/3 (плата Z80_V3-02 ) сразу после изготовления в канале звука были небольшие помехи при отсутствии звукового сигнала контроллера. Особенно они заметны в наушниках. Ранее менял на всякий случай керамические конденсаторы обвязки контроллера, но все без изменений.
При соединении дорожки между выводом 25 контроллера и резистором R23 через конденсатор 47мкф на общий - помехи пропадают.

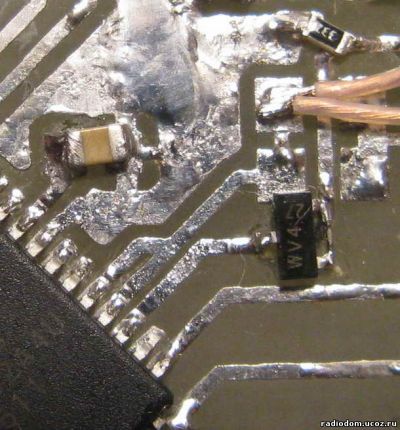

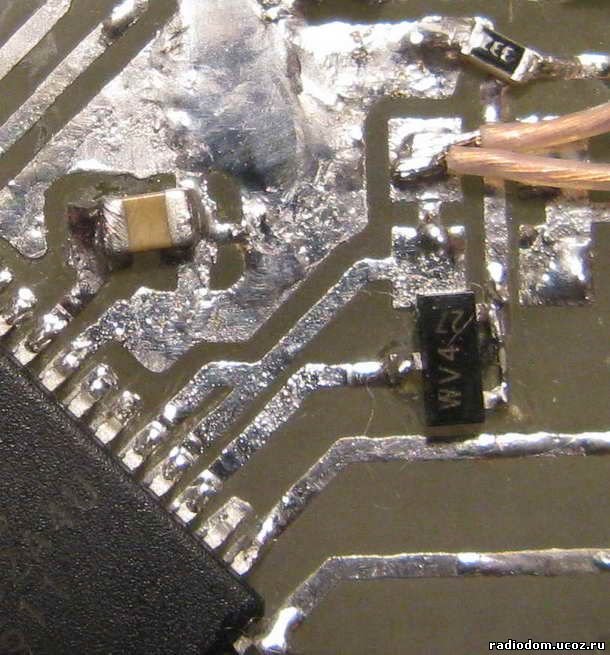

Пришлось разрезать проводник платы между D3 выв25 и резистором R23 для установки диодной сборки BAT54S . Два диода Шоттки включаем в месте разрыва цепи встречно-параллельно перемычкой (см фото) .



 После этого дополнительно дорожку ближе к усилителю соединил с общим проводником резистором 3,3кОм (на снимке вверху справа) . Падение напряжения ( BAT54S от NXP ) при токе в 1мА на диоде составляет 0,2вольта, поэтому амплитуда сигнала контроллера после диодов уменьшится примерно на 10%, что практически незаметно.
Помеха от контроллера исчезла , с чем себя и поздравляю  smile
Прикрепления: 9277221.jpg(81.7 Kb)

TCBДата: Воскресенье, 30.12.2018, 01:35 | Сообщение # 895
Генерал-полковник
Группа: Модераторы
Сообщений: 977
Награды: 3
Репутация: 46
Статус: Offline
4ff5fd2, не плохо было бы все это изобразить в виде схемы. Так не совсем понятно что Вы там сделали...

Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AndrewДата: Воскресенье, 30.12.2018, 12:59 | Сообщение # 896
Генералиссимус
Группа: Администраторы
Сообщений: 5613
Награды: 5
Репутация: 69
Статус: Online
Цитата TCB ()
не плохо было бы все это изобразить в виде схемы. Так не совсем понятно что Вы там сделали...
Присоеденяюсь!

4ff5fd2Дата: Воскресенье, 30.12.2018, 14:21 | Сообщение # 897
Полковник
Группа: Пользователи
Сообщений: 222
Награды: 8
Репутация: 16
Статус: Offline
TCB

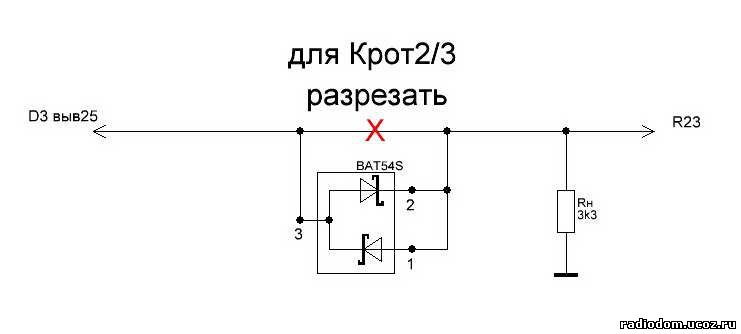

Установить дополнительные детали согласно схемы.



Подходит только BAT54S (в конце названия буква S ).
Маркировка корпуса BAT54S от разных производителей -  L44 , KL4 , WV4 , pV4 , tV4 , D88 , 44p .
Прикрепления: 6581117.jpg(17.2 Kb)

КотигорошкоДата: Среда, 02.01.2019, 10:25 | Сообщение # 898
Подполковник
Группа: Пользователи
Сообщений: 108
Награды: 5
Репутация: 5
Статус: Offline
Всім добра, любові і міцного здоров'я!

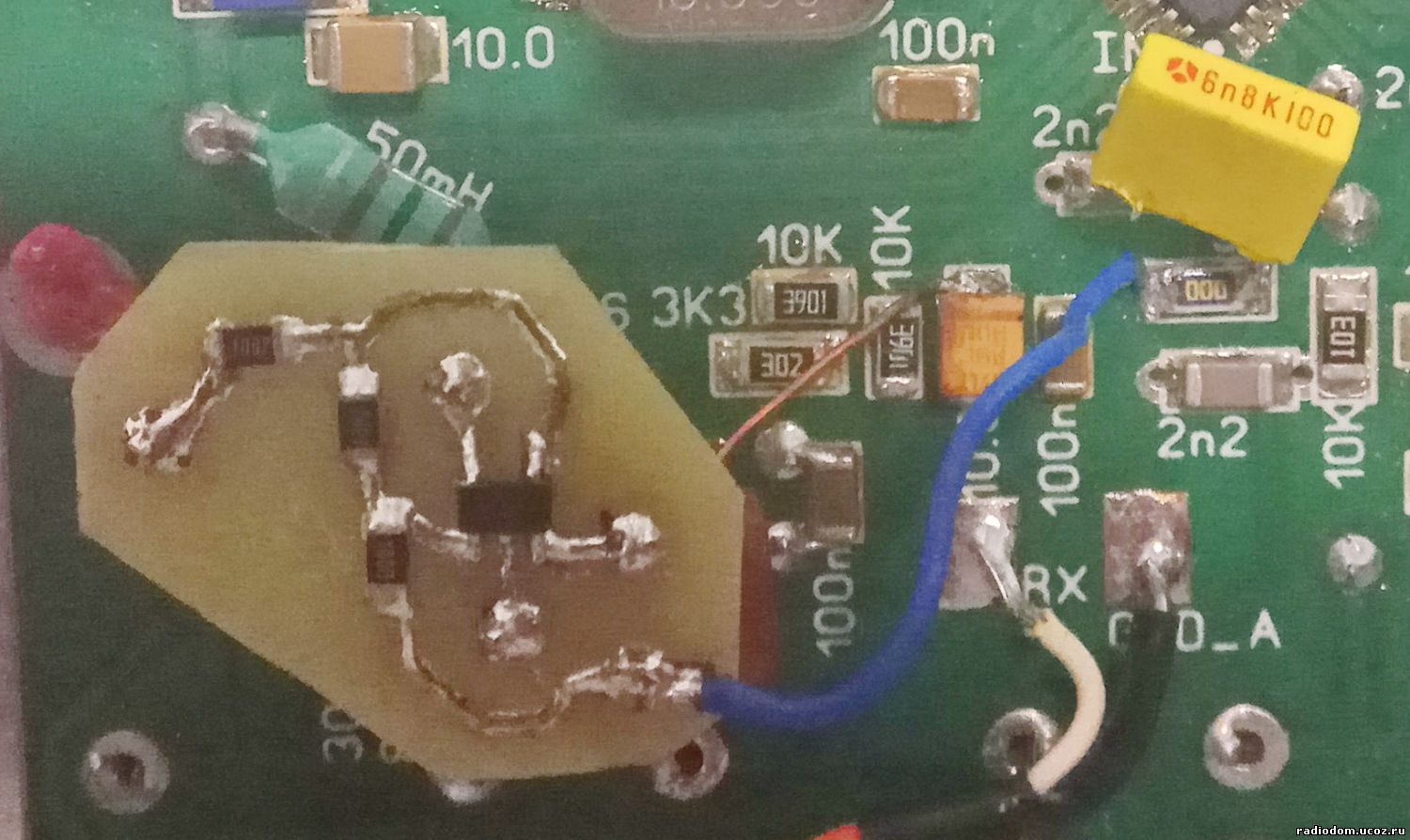

Приблизно пів місяця тому переробив обв'язку під диференційний варіант схеми, і лише один раз зміг вирватись на тест. В мене варіант плати 7.02, зробив під нього маленький перехідник, може хто захоче спробувати то ось готове:



По відчуттях, то на  звичній обв'язці чіпляє трохи глибше, але знову знайшов кілька совєтіків на попередніх місцях. На чуйці 8  -  прилад дуже тихий, на 9 можна ходити без проблем, можливо збільшу коефіцієнт підсилення, може за рахунок зменшення С18, в старій схемі вона була 20п, а тут в 10 разів більше.
Прикрепления: dyf_7.02.lay6(11.7 Kb) · 7073507.jpg(177.9 Kb)

4ff5fd2Дата: Среда, 02.01.2019, 22:26 | Сообщение # 899
Полковник
Группа: Пользователи
Сообщений: 222
Награды: 8
Репутация: 16
Статус: Offline
Цитата 4ff5fd2 ()
Подходит только BAT54S

вариант с выводами - диод BAT85 x 2шт

AndrewДата: Четверг, 03.01.2019, 22:31 | Сообщение # 900
Генералиссимус
Группа: Администраторы
Сообщений: 5613
Награды: 5
Репутация: 69
Статус: Online
Цитата Котигорошко ()
можливо збільшу коефіцієнт підсилення, може за рахунок зменшення С18, в старій схемі вона була 20п, а тут в 10 разів більше.
Так не нужно .. Просто уменьшите Р10
