Форум » Приборы для поиска » MD "КPОТ2-ХМ" » Варианты конструкций КРОТа-2 (Варианты плат и другие конструкторские решения)

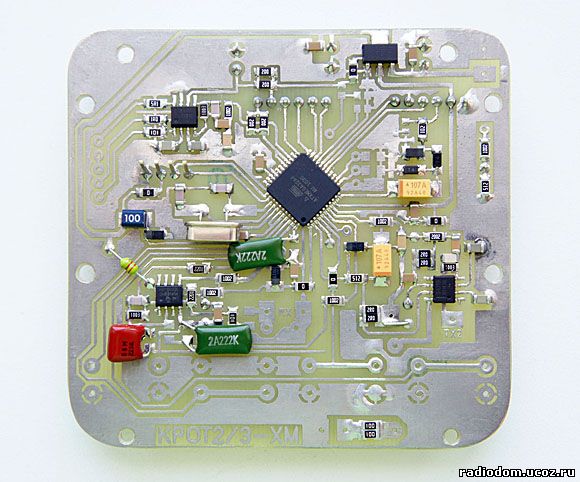

Варианты конструкций КРОТа-2
de-si-gnДата: Среда, 16.01.2019, 10:49 | Сообщение # 901
Генерал-лейтенант
Группа: Пользователи
Сообщений: 601
Награды: 7
Репутация: 18
Статус: Offline
Сделал для Крота ФМ передатчик на MAX2606 c SMD дросселем и печатной антеной.
По схеме:

Добавил вот такой усилитель, дальность увеличилась



Результат, с дросселем 270nH приемник ловит на частоте около 92MHz



Платка
Прикрепления: 6127864.png(10.1 Kb) · 6512537.jpg(16.7 Kb) · 4777154.jpg(41.9 Kb) · 2606.lay6(31.0 Kb)

4ff5fd2Дата: Среда, 16.01.2019, 20:11 | Сообщение # 902
Полковник
Группа: Пользователи
Сообщений: 218
Награды: 7
Репутация: 16
Статус: Offline
А можно чуть-чуть покритиковать? smile
Я бы расположил блокировочный конденсатор 1000пФ включенный между 5 и 2 выводами 2606 непосредственно возле микросхемы - это критично. Ну и общий с обратной стороны обязателен, все-таки 100 МГц .
Судя по внешнему виду антенны, "межвитковая" емкость у нее великовата .Проволочная антенна витков 5 с шагом 1см будет наверняка эффективнее.  smile
MAX2606 чувствительна по выходу к паразитным емкостям http://www.maximintegrated.com/an3633 . Пример разводки печати https://datasheets.maximintegrated.com/en....KIT.pdf
Во всех радиовещательных УКВ приемниках есть встроенный НЧ фильтр с частотой среза около 3кгц ( постоянная времени цепи предискажений 50 мкс ), поэтому в передатчиках делают подъем ачх , иначе будет звучание как из бочки smile .
Применительно к крот2 можно попробовать взять сигнал с вывода 25 контроллера и подключить через подстроечный резистор 1к на общий . С движка резистора (в среднем положении)  через 5-7ком подаете на вход вашего передатчика . Роль фильтра  играют С2 передатчика (1000пФ) и суммарное сопротивление между С2 и выходом 25. Звучание должно улучшиться  smile
Как вариант можно попробовать антенну включить между дифференциальными выходами 2606.
Успехов smile


Сообщение отредактировал 4ff5fd2 - Среда, 16.01.2019, 22:34

de-si-gnДата: Среда, 16.01.2019, 20:45 | Сообщение # 903
Генерал-лейтенант
Группа: Пользователи
Сообщений: 601
Награды: 7
Репутация: 18
Статус: Offline
Цитата 4ff5fd2 ()
А можно чуть-чуть покритиковать?

 Даже нужно! Становится понятнее как делать этот передатчик.

andrewostapДата: Четверг, 17.01.2019, 08:53 | Сообщение # 904
Рядовой
Группа: Модераторы
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
Я бы не стал лепить без резонансный усилитель, но антенна нужна!  Думаю одного или 0.5 витка вдоль той-же ТХ обмотки хватит(для варианта в катушке).  Возможен вариант непосредственного подсоединения антены к одному из концов обмоток РХ или ТХ но этот конец желательно "развязать" дросселем...

Сообщение отредактировал andrewostap - Четверг, 17.01.2019, 08:57

АРСЕНАЛДата: Четверг, 17.01.2019, 11:24 | Сообщение # 905
Генерал-лейтенант
Группа: Модераторы
Сообщений: 528
Награды: 2
Репутация: 7
Статус: Offline
Безрезонанс - не по феншую. Простейший П-контур сделает свое дело и к тому же "подстроит" любой кусок провода в качестве антенны. И не стоит антенну подключать к каким либо проводам катушки или прибора.Кусочек провода, лежащий перпендикулярно линии пересечения обмоток, будет более чем достаточен в качестве антенны.

АРСЕНАЛДата: Четверг, 17.01.2019, 11:27 | Сообщение # 906
Генерал-лейтенант
Группа: Модераторы
Сообщений: 528
Награды: 2
Репутация: 7
Статус: Offline
Не посмотрел,что это в теме не смарта... Тем не менее все сказанное имеет место быть. Антенна - кусочек провода по периметру корпуса блока.

StasДата: Четверг, 17.01.2019, 12:20 | Сообщение # 907
Полковник
Группа: Пользователи
Сообщений: 160
Награды: 5
Репутация: 5
Статус: Offline
Все эти fm потуги,ни к чему хорошему не приведут
все равно прийдется подстраивать и подкручивать
Si4421 и нет никаких проблем
сложновато,но оно того стоит
или подобрать из готовых rf модулей

Добавлено (17.01.2019, 12:22)
---------------------------------------------
Ещё я вижу mc2833 с кварцем на 5 гармонике и rda5807 как приемник


4ff5fd2Дата: Четверг, 17.01.2019, 16:03 | Сообщение # 908
Полковник
Группа: Пользователи
Сообщений: 218
Награды: 7
Репутация: 16
Статус: Offline
Stas
получится по сложности как сам Крот   smile

andrewostapДата: Четверг, 17.01.2019, 17:49 | Сообщение # 909
Рядовой
Группа: Модераторы
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
Подсказываю простое и с моей точки самое эффективное решение!  Вместо RB6 ставим СМД дроссель номинал может быть от 100-1000нФ, а антенну подсоединяем со стороны катушки. Теперь весь экран кабеля у нас антенна!
Возможно нужно будет подобрать СФ4, думаю 100 пф самое то...
АРСЕНАЛ, Твое решения годиться только если ты хочешь чтобы и в соседнем селе тоже слушали твои "пи-пи-пи"...)
Stas, у меня в кроте "мульти" стоит передатчик на одном транзисторе и все прекрасно работает если и уходит частота то не более чем на 100-200 кГц...Для этого в Смарте есть подстройка в главном окне. А если использовать старые приемники (лет 10 тому таких было полно ) или наушники то там есть АПЧГ -Автоматическая подстройка частоты генератора!

fedya_valkiДата: Четверг, 17.01.2019, 21:05 | Сообщение # 910
Генералиссимус
Группа: Пользователи
Сообщений: 1815
Награды: 5
Репутация: 15
Статус: Offline
Цитата andrewostap ()
СМД дроссель номинал может быть от 100-1000нФ

Андрей, дроссели, как и другие индуктивности в наноФарадах никогда не измерялись! Может наноГенри всё-таки?
Цитата andrewostap ()
у меня в кроте "мульти" стоит передатчик на одном транзисторе и все прекрасно работает

Полностью соглашусь, когда-то делал радиожучок на FM диапазон по аналогичной схеме, так автомобильный радиоприёмник чётко ловил его и через 1 минуту, и через час работы, подстраивать частоту не нужно было. Тут как раз вспомнилась схема приёмника УКВ Полякова на 1 транзисторе с ФАПЧ, питание там кажись было от 1 АА, 1,5В всего! Вариант для наушников - более чем подходящий, ИМХО, но нужно всё-таки в железе проверить.
Цитата andrewostap ()
АПЧГ -Автоматическая подстройка частоты генератора!

Правильно - ФАПЧ - фазовая автоподстройка частоты! АПЧГ - это больше подходит как автоматическая подстройка частоты гетеродина

andrewostapДата: Четверг, 17.01.2019, 21:36 | Сообщение # 911
Рядовой
Группа: Модераторы
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
Цитата fedya_valki ()
Может наноГенри всё-таки?

Точно!)
Цитата fedya_valki ()
когда-то делал радиожучок на FM диапазон по аналогичной схеме, так автомобильный радиоприёмник чётко ловил его и через 1 минуту

300 000 км.с *60 ....Это где вы были? )

andrewostapДата: Четверг, 17.01.2019, 21:41 | Сообщение # 912
Рядовой
Группа: Модераторы
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
Цитата fedya_valki ()
равильно - ФАПЧ - фазовая автоподстройка частоты!


Нет Федя  я не о методе а о факте - именно АПЧ! И телевизоры тоже имели эту функцию...)


Сообщение отредактировал andrewostap - Четверг, 17.01.2019, 21:42

fedya_valkiДата: Четверг, 17.01.2019, 22:04 | Сообщение # 913
Генералиссимус
Группа: Пользователи
Сообщений: 1815
Награды: 5
Репутация: 15
Статус: Offline
Цитата andrewostap ()
Нет Федя  я не о методе а о факте

В слове ФАПЧ есть и метод, и факт, два в одном слове yes  beer
Цитата andrewostap ()
Это где вы были?

Да на том же месте! Просто частота не уходила в передатчике, раз автомагнитолу не приходилось подстраивать через каждые 5 минут.
