Варианты конструкций КРОТа-2
| |
| 1707 | Дата: Среда, 12.09.2018, 17:22 | Сообщение # 856 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline

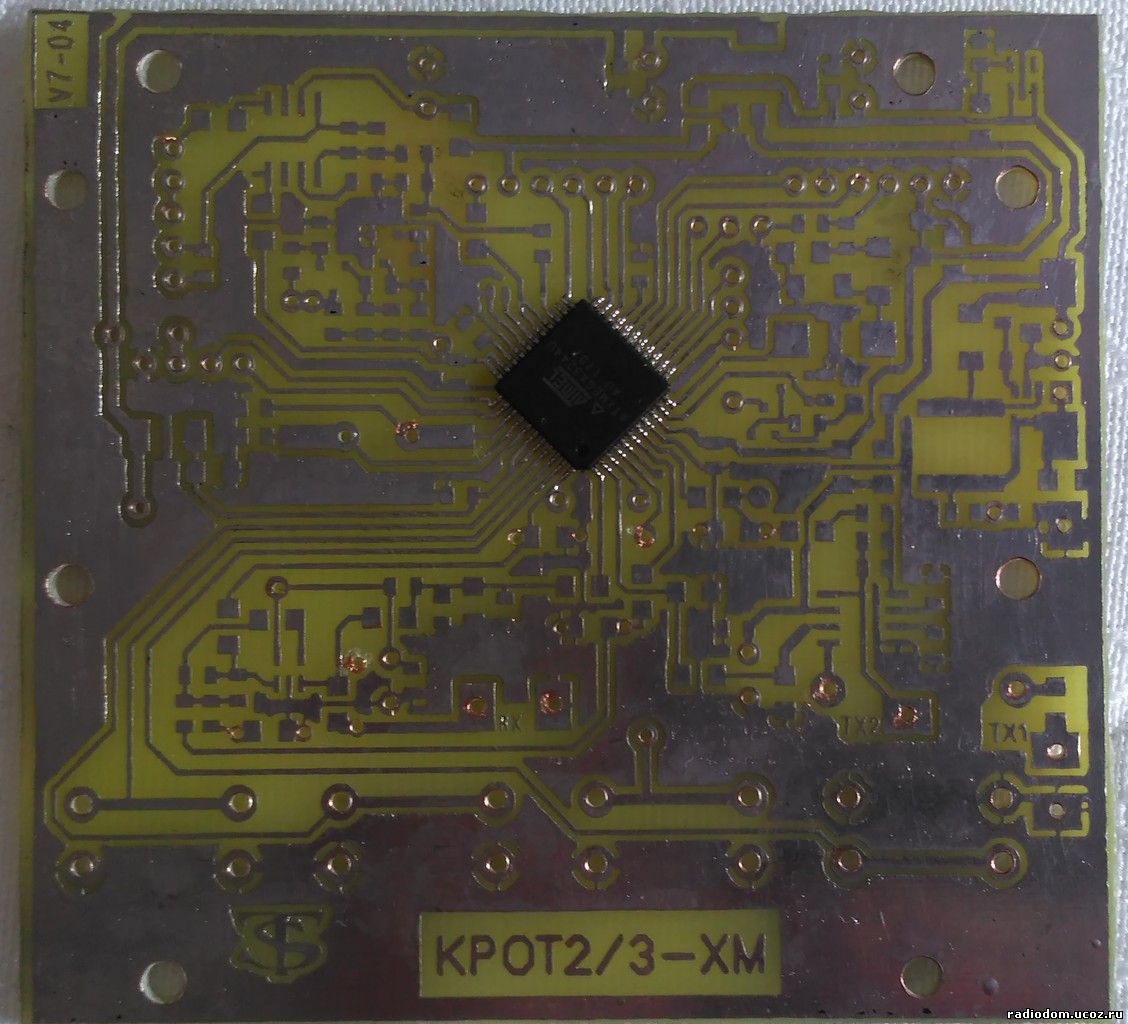

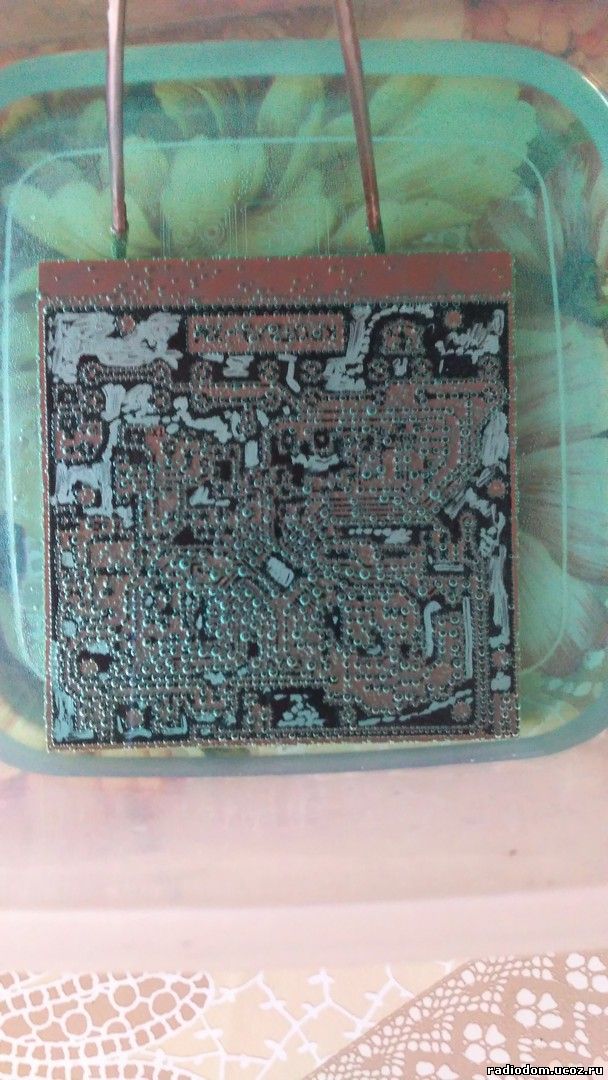

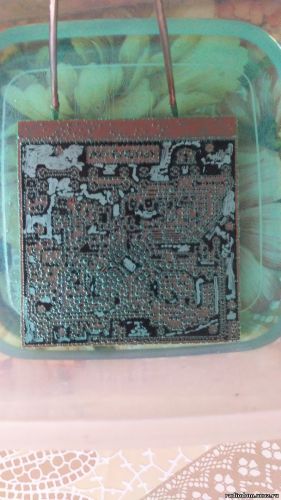

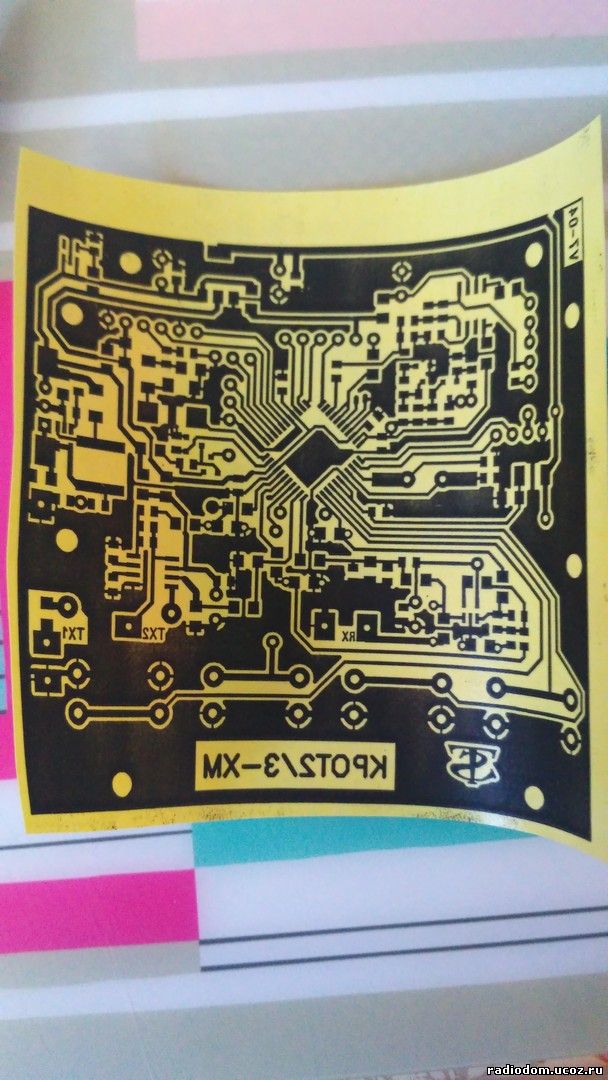

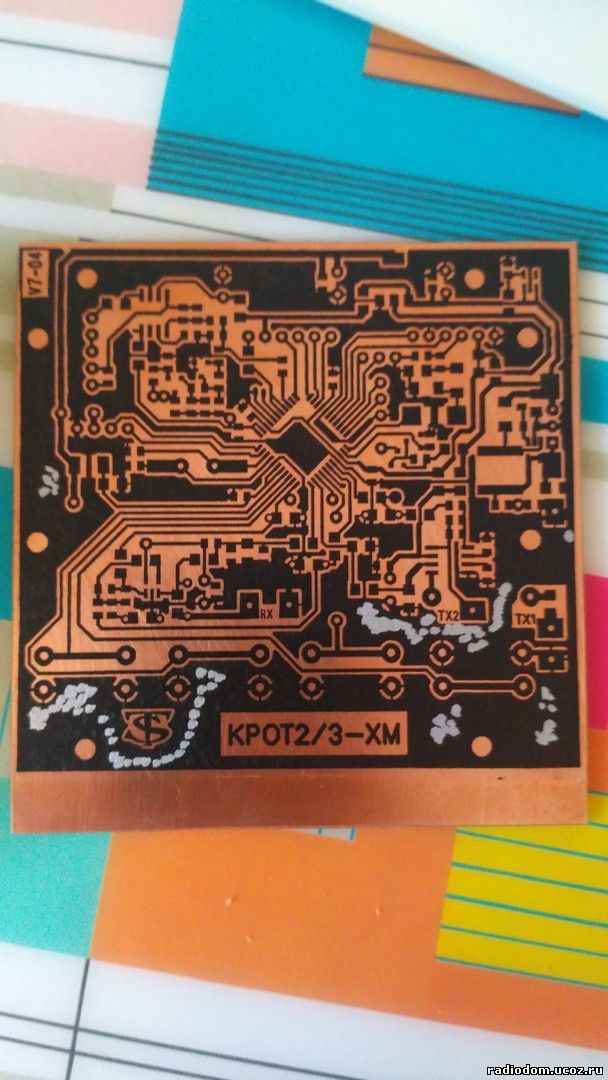

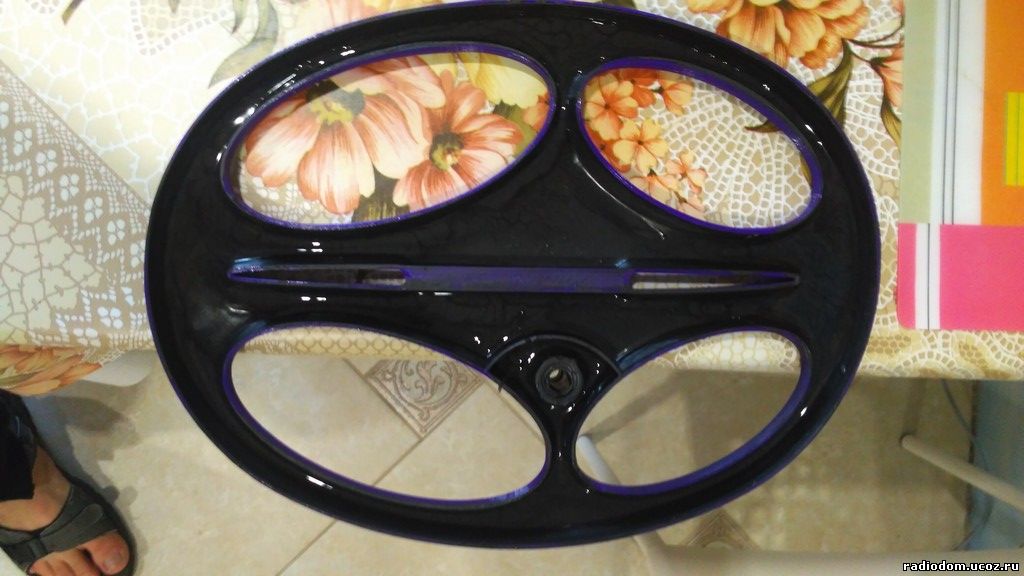

| Пошла жара, версия V7-04 может кому то пригодятся фотки для наглядности.
|
| |
| |
| Piton | Дата: Понедельник, 17.09.2018, 19:28 | Сообщение # 857 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Добрый вечер. Я в субботу спалил усилитель ТХ, который питается напрямую от батареи, перепутал полярность. Решил попробовать другую микросхему, помощнее, так как у меня реализовано два режима по выходу, а в режиме моста толку от этой микросхемы никакого, не тянет она, напряжение при максимальном токе повышается буквально на пару вольт по сравнению с обычным режимом, а дальше идёт сильное искажение синусоиды. Поставил NS8002. Проверял на частоте 8кГц, питание усилителя 5в. Вот что получилось: MC34119 при напряжении 8в давала напряжение на катушке-13в; NS8002 при 5-ти вольтах - 12в, а в режиме моста - 21 вольт без искажений. Потребляемый ток при этом около 0,5А. Но есть одна проблемка: при переключении режим туда-сюда микросхема может "зависнуть", причём количество переключений разное, сигнал на выходе пропадает и начинает греться. Если вовремя не выключить - сгорит, что у меня и произошло, когда подключил батарею и запитал через 5-ти вольтовый стаб. и хотел потестировать цели. У этой микросхемы Umax=5,5v, я её гонял при 5-ти вольтах, завтра возьму другую, попробую при меньшем напряжении, а может такая попалась, глючная.
|
| |
| |
| Andrew | Дата: Понедельник, 17.09.2018, 20:51 | Сообщение # 858 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата Piton (  ) MC34119 при напряжении 8в давала напряжение на катушке-13в; NS8002 при 5-ти вольтах - 12в, а
Цитата Piton ( ) Потребляемый ток при этом около 0,5А. |
| |
| |
| fedya_valki | Дата: Понедельник, 17.09.2018, 20:52 | Сообщение # 859 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Piton ( ) напряжение при максимальном токе повышается буквально на пару вольт по сравнению с обычным режимом |
| |
| |
| Andrew | Дата: Понедельник, 17.09.2018, 20:55 | Сообщение # 860 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата fedya_valki ( ) Тх - полная жопа, |
| |
| |
| Piton | Дата: Понедельник, 17.09.2018, 21:00 | Сообщение # 861 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Цитата Andrew ( ) Размах около 30В Цитата fedya_valki ( ) а ток в катушке Тх |
| |
| |
| fedya_valki | Дата: Понедельник, 17.09.2018, 21:02 | Сообщение # 862 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Можно и 200В получить на MC34119... |
| |
| |
| Piton | Дата: Понедельник, 17.09.2018, 21:07 | Сообщение # 863 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Кстати, Андрей, максимальный ток в обычном режиме ваш амперметр показывает 230мА.
|
| |
| |
| Andrew | Дата: Понедельник, 17.09.2018, 21:38 | Сообщение # 864 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата fedya_valki ( ) В лампах - вакуум, а в полупроводниках, в том числе и микросхемах - сизый дым, сконцентрированный в объёме кристалла и изолированный от внешней среды пластмассой!!!
Цитата Piton ( ) Андрей, максимальный ток в обычном режиме ваш амперметр показывает 230мА. |
| |
| |
| fedya_valki | Дата: Понедельник, 17.09.2018, 22:17 | Сообщение # 865 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Любой резонансный контур должен из ж@пы сделать синус.. Добавлено (17.09.2018, 22:25)
---------------------------------------------
Цитата Andrew ( ) Федя не курите эту гадость!
Опыт пришёл с годами и кучей спаленных радиодеталей, испустивших свой жизненный сизый дым.....
|
| |
| |
| Piton | Дата: Вторник, 18.09.2018, 06:36 | Сообщение # 866 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Цитата fedya_valki ( ) Опыт пришёл с годами Цитата Andrew ( ) Но на грунтах такой ток не нужен Цитата fedya_valki ( ) В Кроте всё красиво и там, и там!
Сообщение отредактировал Piton - Вторник, 18.09.2018, 06:48 |
| |
| |
| 1707 | Дата: Вторник, 18.09.2018, 16:54 | Сообщение # 867 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline

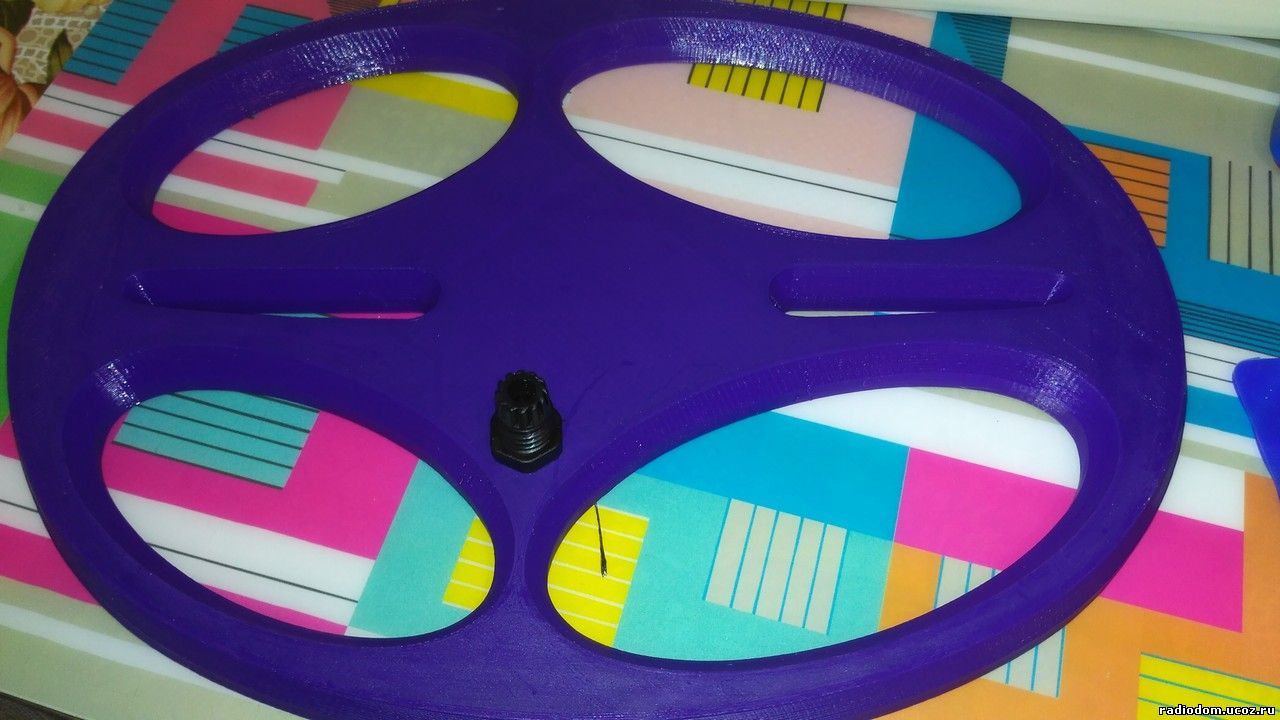

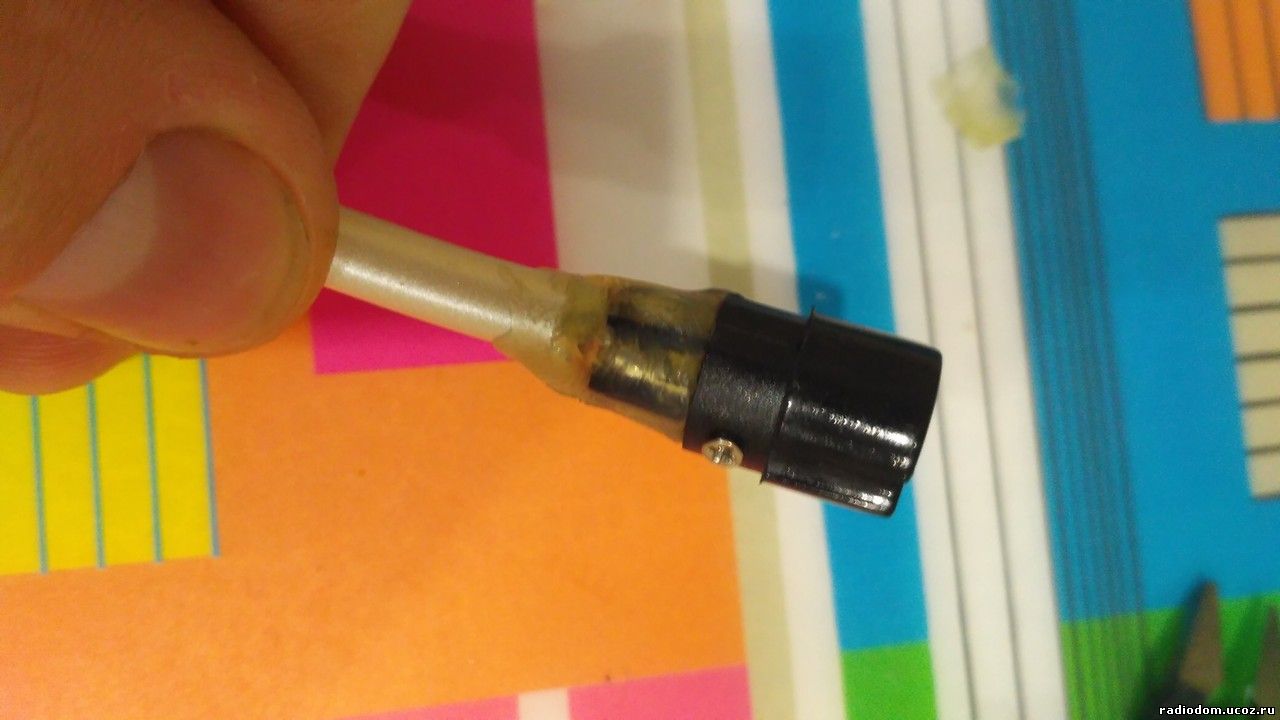

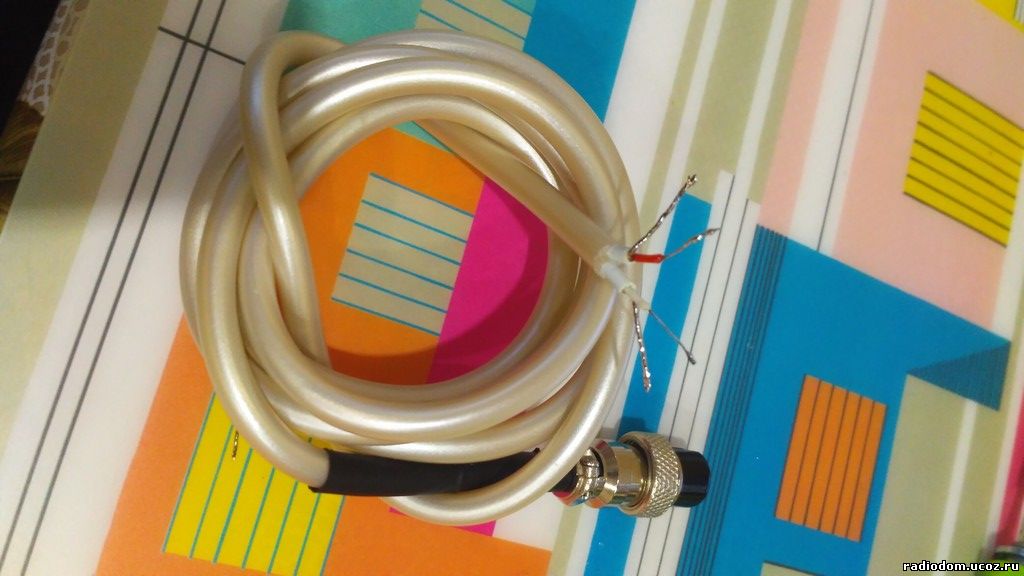

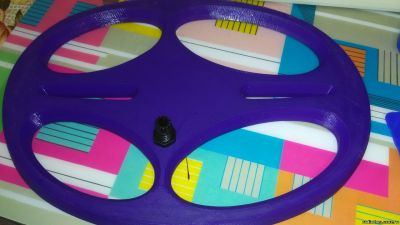

| В продолжении http://www.radiodom.org/forum/7-40-27266-16-1536765720 начатого проекта выше, добавляю ещё пару фоток:
Сообщение отредактировал 1707 - Вторник, 18.09.2018, 16:56 |
| |
| |
| 1707 | Дата: Вторник, 18.09.2018, 17:02 | Сообщение # 868 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Так как стоит ограничение в 5 фото, то дополню пост ниже.

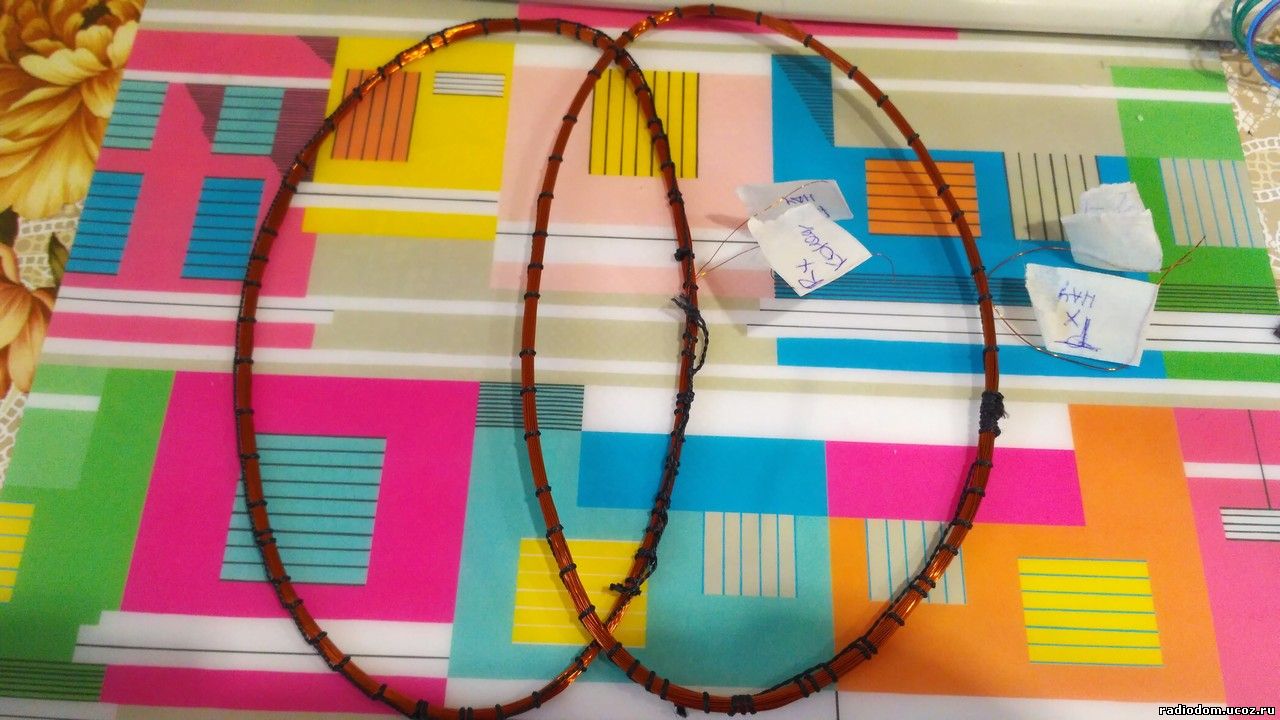

Намоточные данные:
Tx - 0,4мм, 45 витков (±1), 1,07mH, 4,0Ом
Rx - 0,2мм, 150 витков (±1), 11,0mH, 47,7Ом
|
| |
| |
| Piton | Дата: Вторник, 18.09.2018, 20:16 | Сообщение # 869 |
|
Подполковник
Группа: Пользователи
Сообщений: 116
Статус: Offline
| Поменял сегодня микросхему, брал уже в другом месте, дороже, но зато работает. Проверял на частоте 15кГц., питание 5в. В нормальном режиме максимальный размах на катушке 68в, ток 240мА, в режиме моста размах 120в, ток 420мА. Синусоида без искажений что по напряжению, что по току. Микросхема не греется, так что кому будет интересно, можете попробовать такую замену при случае.
|
| |
| |
| Andrew | Дата: Среда, 19.09.2018, 15:18 | Сообщение # 870 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата Piton ( ) Поменял сегодня микросхему, брал уже в другом месте, дороже, |
| |
| |
|
|
