| --Zenit-- | Дата: Пятница, 22.11.2019, 22:06 | Сообщение # 1876 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking (  ) --Zenit--, я свою платину наконец собрал и она (о чудо ! ) работает!

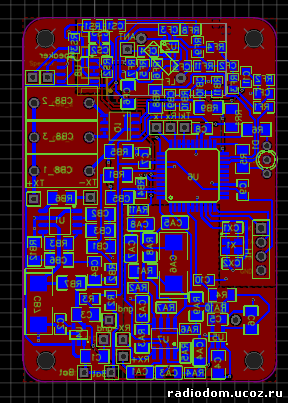

Сделал схему и плату Смарта в EasyEDA.Так же сделал схему и плату читалки без ардуино на голом микроконтроллере. Чистого места на плате читалки осталось много.До кучи еще вывел контакты на вибро при перегрузе,но всё равно много чистого. Что туда еще можно вкорячить?)
Фонарик? Датчик температуры и давления?))
Сообщение отредактировал --Zenit-- - Пятница, 22.11.2019, 22:23 |
| |
| |
| sparkingsparking | Дата: Пятница, 22.11.2019, 22:50 | Сообщение # 1877 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, я заказываю у китайцев тут https://jlcpcb.com , делают за 24 часа, причем каждый этап отслеживается в заказе, 5 плат 100 на 100 размером выйдет в 200 рублей с доставкой! На 2 первых заказа дают купоны скидочные!
Активируются при оплате.

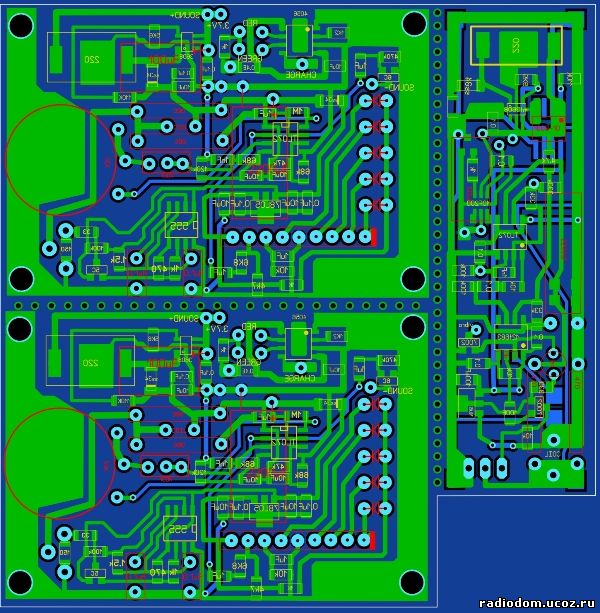

Можно разместить несколько плат, главное в размер 100 на 100 вписаться и платы обвести общим белым контурным слоем К, а разделить их отверстиями например ! Зима только началась, куда торопится, к весне победим
Вот как пример
 Добавлено (22.11.2019, 23:01)
---------------------------------------------
Кстате там же можно сборку заказать, но сложность - составить перечень деталей в специальной программе, но дают купон на 15$ скидки на детали! Ну это кто совсем с китайцами подвязан ))))
Сообщение отредактировал sparkingsparking - Пятница, 22.11.2019, 22:55 |
| |
| |
| --Zenit-- | Дата: Пятница, 22.11.2019, 23:12 | Сообщение # 1878 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( )
Список деталей у меня уже есть в нужном формате. В EasyEDA одним кликом выводится.Очень удобно.
|
| |
| |
| sparkingsparking | Дата: Пятница, 22.11.2019, 23:37 | Сообщение # 1879 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, ну вам и карты в руки! Банкуйте
Я добавил i-key ,для переключения режимов статика\динамика.
Пока так....Потом все продумаю и сделаю фейс аккуратней.
https://youtu.be/H3SaW_TiMOk
|
| |
| |
| --Zenit-- | Дата: Суббота, 23.11.2019, 01:01 | Сообщение # 1880 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) Я добавил i-key ,для переключения режимов статика\динамика.
Просверлю отверстие под кнопку,с лицевой стороны сниму фаску большим сверлом .Толкатель кнопки будет вровень с лицевой поверхностью и все это закроется ламинированной наклейкой.Будет почти заводской вариант)
|
| |
| |
| de-si-gn | Дата: Суббота, 23.11.2019, 10:18 | Сообщение # 1881 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

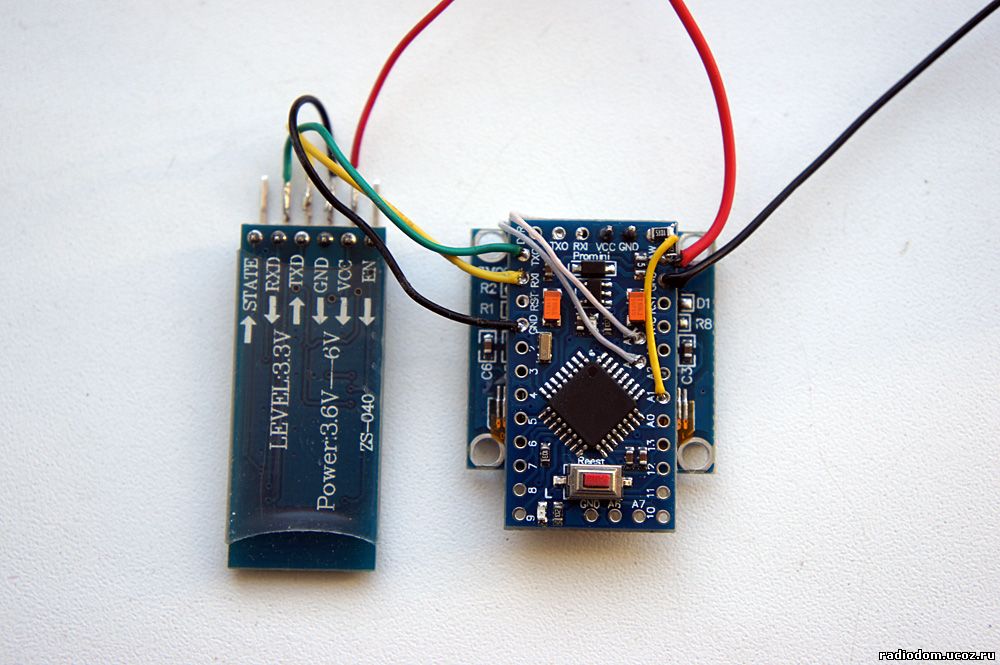

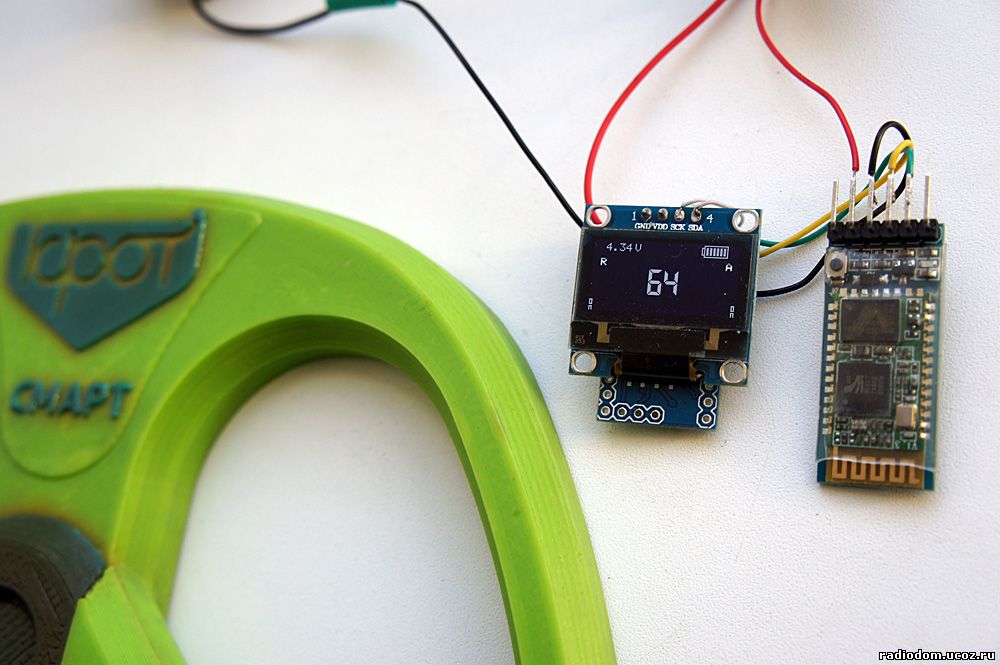

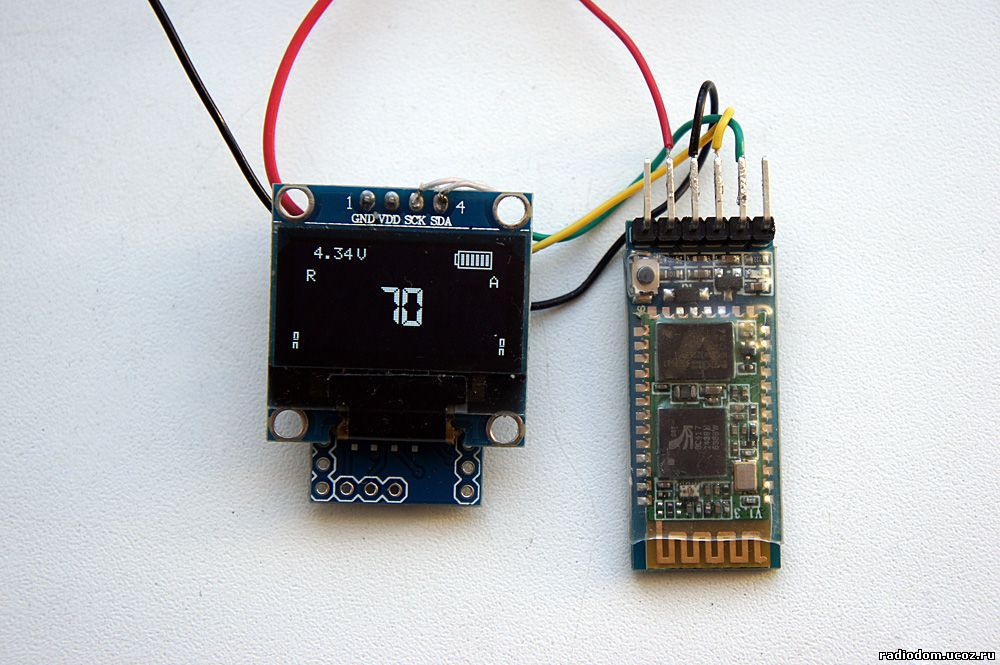

| --Zenit--, собрал я блютуз читалку, с катушкой Смарт работает отлично!
Была только одна проблема:
мой HC-05 не понимал AT команды AT+PIN=1234 и AT+BAUD=4,
заменил их на AT+PSWD=1234 и AT+UART=9600,0,0
Размер читалки получился чуть больше экрана (отпаяю еще BT от подложки)
Буду рисовать корпус...
Говорят, ОЛЕД на солнце и морозе ведет себя лучше ЖКИ, проверю...
|
| |
| |
| --Zenit-- | Дата: Суббота, 23.11.2019, 11:26 | Сообщение # 1882 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата de-si-gn ( ) Буду рисовать корпус...
Скетч под беспроводной вариант с пином,зарядом аккума в катушке и вибро ещё не выкладывал.Пока руки не дошли.
Сюда можно кусочек монтажной платы приладить,а в него две кнопки впаять.
Сообщение отредактировал --Zenit-- - Суббота, 23.11.2019, 11:41 |
| |
| |
| de-si-gn | Дата: Суббота, 23.11.2019, 11:42 | Сообщение # 1883 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| --Zenit--, так и задумано
|
| |
| |
| --Zenit-- | Дата: Суббота, 23.11.2019, 11:56 | Сообщение # 1884 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата de-si-gn ( ) --Zenit--, так и задумано
Сообщение отредактировал --Zenit-- - Суббота, 23.11.2019, 11:57 |
| |
| |
| Andrew | Дата: Суббота, 23.11.2019, 12:30 | Сообщение # 1885 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата de-si-gn ( ) Говорят, ОЛЕД на солнце и морозе ведет себя лучше ЖКИ, проверю... |
| |
| |
| de-si-gn | Дата: Суббота, 23.11.2019, 12:32 | Сообщение # 1886 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

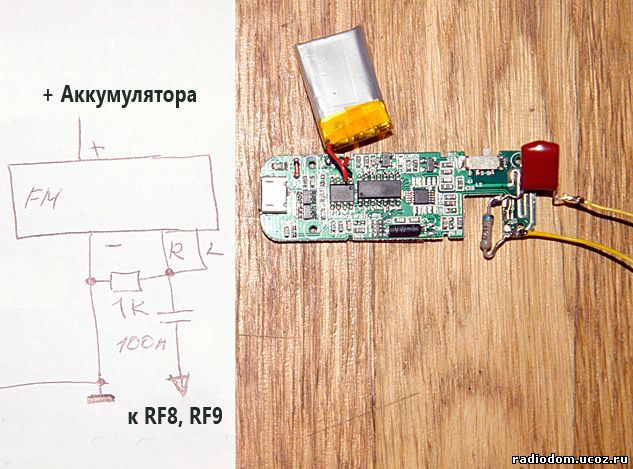

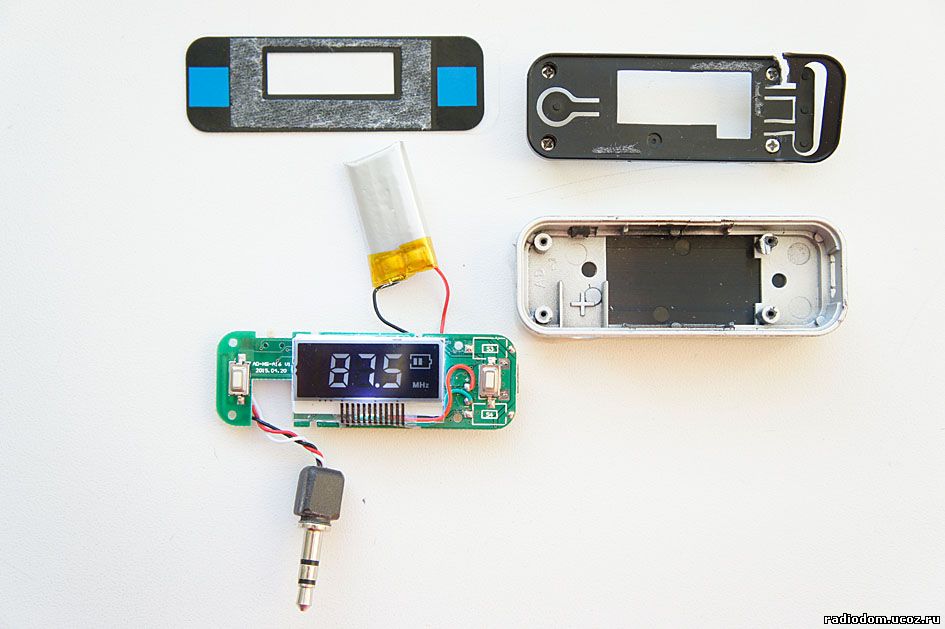

| Подключение китайского трансмиттера к Смарту
|
| |
| |
| de-si-gn | Дата: Суббота, 23.11.2019, 12:38 | Сообщение # 1887 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата Andrew ( ) а на солнце хуже видно.. |
| |
| |
| --Zenit-- | Дата: Суббота, 23.11.2019, 12:59 | Сообщение # 1888 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline

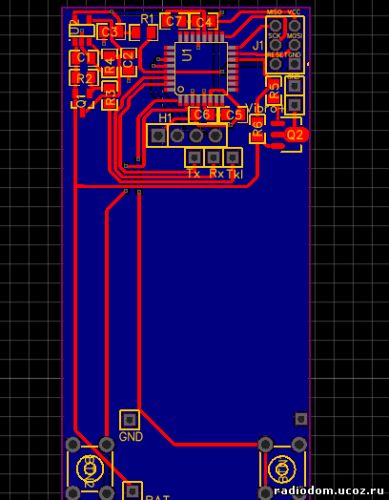

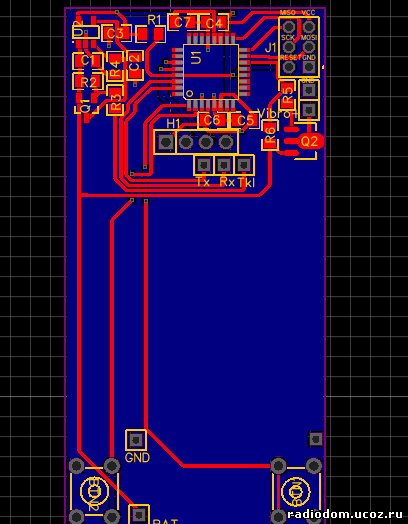

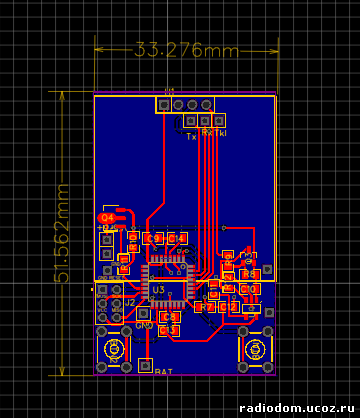

| de-si-gn, если интересно. Делаю вот такую плату читалки для проводного варианта с экраном чуть больше- 1.3 дюйма.
Для беспроводки блютуз модуль можно под экраном расположить,а размер по вертикали уменьшить поджав кнопки ближе к экрану. Это вариант без ардуино на голом микроконтроллере. Его прошивать только что чуть сложнее,а так одни плюсы.
Сообщение отредактировал --Zenit-- - Суббота, 23.11.2019, 13:00 |
| |
| |
| sparkingsparking | Дата: Суббота, 23.11.2019, 13:13 | Сообщение # 1889 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, Увы ,под водой иногда даже сверхяркий светодиод 5мм не видно бывает
|
| |
| |
| de-si-gn | Дата: Суббота, 23.11.2019, 13:14 | Сообщение # 1890 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Для массового производства конечно лучше на плате.
А единичный быстрее собрать на Pro Mini, стоит она как голый контроллер или даже дешевле, плата не нужна.
Прошиваются они практически одинаково, через внешнюю плату.
Я себе хотел сделать максимально мелкую беспроводную читалку , собрал, больше мне не нужно  Спасибо!
|
| |
| |
|
|
