Крот смарт
--Zenit--Дата: Вторник, 19.01.2021, 17:22 | Сообщение # 2371
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
--Zenit--, Плата и аккумулятор на ребре?Может продумать вариант - аккумулятора  в 1 колене штанги?
Сколько витков у вас в приемной?
Как вариант. В приемной 185 витков.Диаметр обмотки 125 мм.Индуктивность в районе 10 мкГн. Обвязку подбирал по мультисиму на частоту 11.5 кгц.На жэтой частоте и свел.
Плата и аккум на ребре.Аккум 10 толщиной, 20 мм ширина,50мм длина


Сообщение отредактировал --Zenit-- - Вторник, 19.01.2021, 17:24

sashaarsenaluaДата: Вторник, 19.01.2021, 17:26 | Сообщение # 2372
Генерал-полковник
Группа: Модераторы
Сообщений: 940
Награды: 6
Репутация: 5
Статус: Offline
Цитата --Zenit-- ()
Увы,третий способ тоже не сработал.
Остался 4 и их комбинации.

--Zenit--Дата: Вторник, 19.01.2021, 17:31 | Сообщение # 2373
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата sashaarsenalua ()
Остался 4 и их комбинации.
С шайбой попробую. Литий-ионный аккум это метр фольги свернутый в рулон.Что бы компенсировать надо тот же метр)


Сообщение отредактировал --Zenit-- - Вторник, 19.01.2021, 17:36

de-si-gnДата: Вторник, 19.01.2021, 19:48 | Сообщение # 2374
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
--Zenit--,Наверно, стоит дождаться  презентации http://www.radiodom.ucoz.ru/forum/12-143-37372-16-1610485015
http://www.radiodom.ucoz.ru/forum/12-143-37379-16-1610486117

--Zenit--Дата: Вторник, 19.01.2021, 21:10 | Сообщение # 2375
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
Наверно, стоит дождаться  презентации
Догадываюсь как это реализовано,хотел даже сегодня попробовать,но городить на палату лишние детали не айс.
Есть неплохой вариант с аккумами 10440 в нижнее колено.Во всяком случае для моего проекта компактного пляжного мд такой вариант подходит.Да и на обычный коп в качестве снайперки компактный вариант брать необременительно.Зато катушки перекручивать не надо.Блок управления перещелкнул с одного на другой ,на новую катушку переключил и готово.


Сообщение отредактировал --Zenit-- - Вторник, 19.01.2021, 21:14

AndrewДата: Вторник, 19.01.2021, 21:39 | Сообщение # 2376
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Цитата --Zenit-- ()
В приемной 185 витков.
А я бы сделал 130.)  и в передающей меньше...

--Zenit--Дата: Вторник, 19.01.2021, 21:45 | Сообщение # 2377
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата Andrew ()
А я бы сделал 130.)  и в передающей меньше...
Для снайперки вроде больше витков надо мотать что бы сохранить тот же уровень сигнала как на большой.Может конечно ошибаюсь.
Посмотрел в мультисиме.130 витков индуктивность 5800 мкГн. СА4 заменить на 100 пик и для частоты 15 кГц просто шикарно будет.

Добавлено (20.01.2021, 17:34)
---------------------------------------------
Попытался отбалансировать катушку с аккумом внутри большими шайбами,ферритом и пр.пр. Бесполезно.
Балансируется моим вейпом с алюминиевым корпусом и двумя 18650 внутри)
Маленькие аккумы внутри катушки меньший разбаланс дают - до 500 мВ.
Не знаю как Сергей de-si-gn отбалансировал с 18650 внутри.Может у него секрет какой есть.

Сообщение отредактировал --Zenit-- - Вторник, 19.01.2021, 21:52

de-si-gnДата: Среда, 20.01.2021, 19:28 | Сообщение # 2378
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline

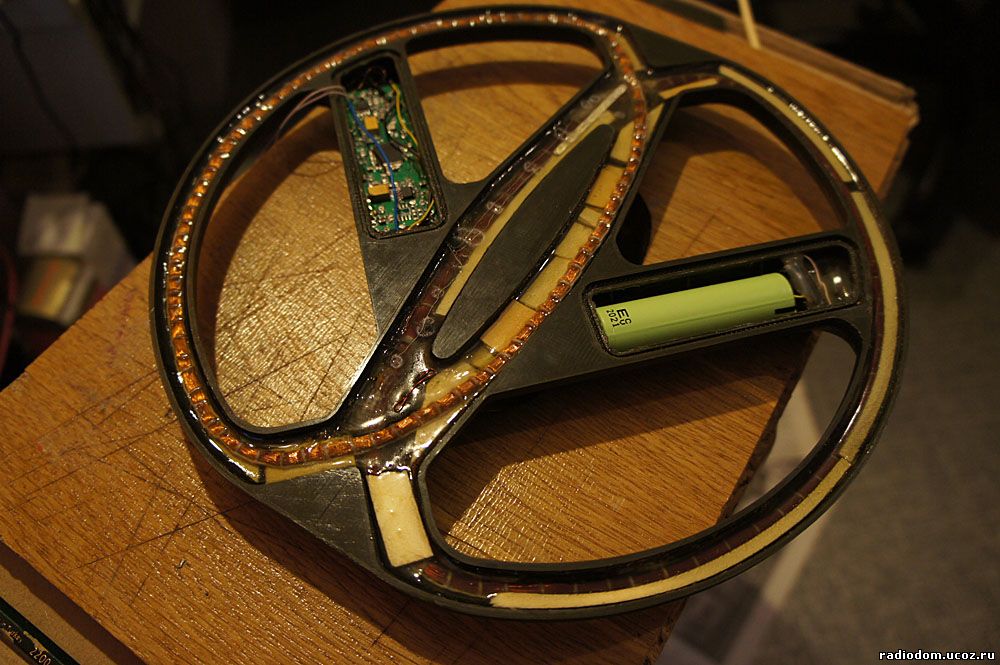

Балансировал тоненькой алюминиевой полоской и петелькой (см.фото)
Контролировал осцилографом.

Прикрепления: 6712604.jpg (127.8 Kb)

--Zenit--Дата: Среда, 20.01.2021, 20:04 | Сообщение # 2379
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
Балансировал тоненькой алюминиевой полоской и петелькой (см.фото)Контролировал осцилографом.
С большой катушкой наверное проще и еще думаю аккум надо ставить как можно ближе к краю.

de-si-gnДата: Среда, 20.01.2021, 20:15 | Сообщение # 2380
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата --Zenit-- ()
С большой катушкой наверное проще
У меня плата другая. Два года назад с  ней я тоже делал макет снайперки на столе. Сводилось и работало неплохо.
Только расположение платы и аккумулятора было хитрее - внутри корпуса, но снаружи обмоток)

--Zenit--Дата: Среда, 20.01.2021, 20:28 | Сообщение # 2381
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата de-si-gn ()
тоненькой алюминиевой полоской
Спасибо за идею с полоской! Вытащил до 30 мВ двумя полосками фольги.Буду делать с аккумом внутри.

de-si-gnДата: Среда, 20.01.2021, 20:38 | Сообщение # 2382
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
Цитата --Zenit-- ()
Буду делать с аккумом внутри.
thumbup

sashaarsenaluaДата: Среда, 20.01.2021, 22:11 | Сообщение # 2383
Генерал-полковник
Группа: Модераторы
Сообщений: 940
Награды: 6
Репутация: 5
Статус: Offline
Цитата --Zenit-- ()
Вытащил до 30 мВ двумя полосками фольги.
Наконец то получилось! Если еще не залили полоску, то "заламинируйте" ее с обеих сторон скотчем. Эпоксидка гигроскопична, и от влаги когда нибудь тонкий алюминий рассыпиться. Когда то разбирал старую катушку с фольговым экраном, то видел в некоторых местах коррозию на фольге.

--Zenit--Дата: Среда, 20.01.2021, 22:23 | Сообщение # 2384
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата sashaarsenalua ()
Наконец то получилось! Если еще не залили полоску, то "заламинируйте" ее с обеих сторон скотчем. Эпоксидка гигроскопична, и от влаги когда нибудь тонкий алюминий рассыпиться. Когда то разбирал старую катушку с фольговым экраном, то видел в некоторых местах коррозию на фольге.
Не залита еще катушка.Полоску похороню под слоем графита и она будет частью экрана.

шукачДата: Среда, 20.01.2021, 23:09 | Сообщение # 2385
Генерал-майор
Группа: Пользователи
Сообщений: 271
Награды: 2
Репутация: 2
Статус: Offline

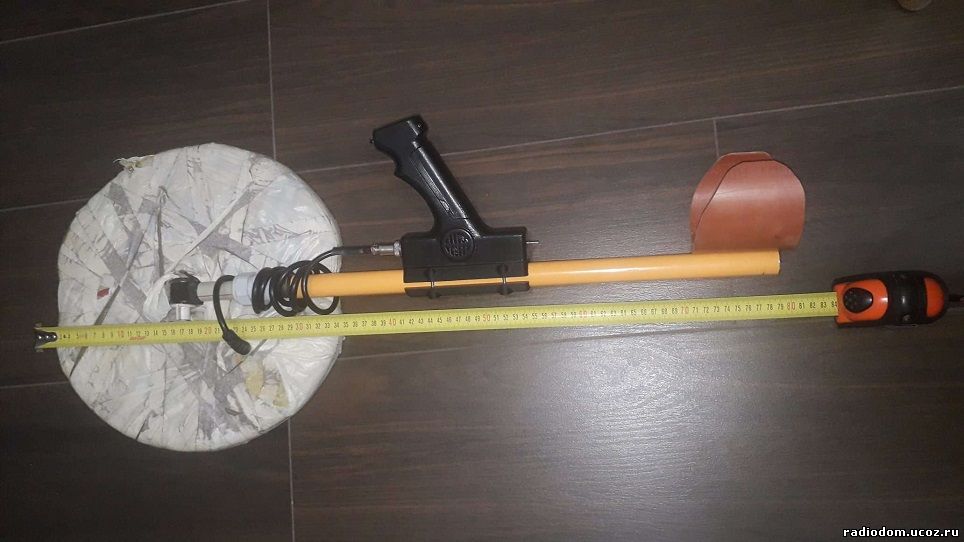

Привіт.

Доробив я смарта(крім маленьких горішків).



дякую Андрію за подарок ще раз.
також ТСВ за корпус.

Чекайте знахідки тепер!!!
Прикрепления: 2581005.jpg (67.5 Kb)
