Крот смарт
|
|
| sparkingsparking | Дата: Понедельник, 22.02.2021, 21:10 | Сообщение # 2401 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| На платах смарт ФМ не прописаны номиналы, описание есть чего куда паять?
Я попробовал импорт гербер сделать не везде маска есть, глюк layout , или гербер так сформирован ?
|
| |
|
|
| voffka585 | Дата: Вторник, 23.02.2021, 00:33 | Сообщение # 2402 |
|
Подполковник
Группа: Пользователи
Сообщений: 124
Статус: Offline
| Набросал платку FM8027 для 5 версии платы(если смд резонатор поставить,а второй стабилизатор 3.3в не ставить,но замкнуть 3и5 ноги,все работает гуд,проверил!Может кому пригодится!
Сообщение отредактировал voffka585 - Вторник, 23.02.2021, 00:36 |
| |
|
|
| Andrew | Дата: Воскресенье, 28.02.2021, 22:30 | Сообщение # 2403 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| ТЕМ КТО РИСКНЕТ ДЕЛАТЬ "СМАРТА" В КАТУШКЕ:
1. Плату нужно ставить вертикально в инверсной области РХ обмотки.
2. Аккумулятор желательно ставить вертикально в инверсной части ТХ обмотки. Аккумуляторы примерно такие https://u.to/B84YGw
3. УВЧ ФМ можно не ставить , есть предположение что УВЧ может создавать помехи для работы МД.
4. Если располагать ФМ антену внутри корпуса катушки, лучше применить экранировку самих обмоток , а не корпуса.
|
| |
|
|
| de-si-gn | Дата: Понедельник, 01.03.2021, 08:56 | Сообщение # 2404 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Andrew, интересно посмотреть отчеты --Zenit--, и farhet2
У них именно так катушки сделаны.
Мои же 2 собраны все наоборот - и неплохо работают
Может быть (как время появится) переделаю первую (там как раз нужный аккумулятор)...
Сообщение отредактировал de-si-gn - Понедельник, 01.03.2021, 09:01 |
| |
|
|
| Andrew | Дата: Понедельник, 01.03.2021, 09:17 | Сообщение # 2405 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Тоже с нетерпением жду отчетов от --Zenit--, farhet2 и всех кто сделал смарта в катушке.
Мои изыскания показали - паралельно установленная плата в зоне обмотки РХ приводит к динамическим фазовым искажениям (не стабильное ВДИ) особенно слабых сигналов , что достаточно предсказуемо. Баланса достигал кусочком толстой фольги в зоне пересечения обмоток..
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 01.03.2021, 12:57 | Сообщение # 2406 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Andrew (  ) Мои изыскания показали - паралельно установленная плата в зоне обмотки РХ приводит к динамическим фазовым искажениям
Свои платы замахался переделывать.Пятый вариант платы уже заказал) И предполагаю что это не конец)
Сообщение отредактировал --Zenit-- - Понедельник, 01.03.2021, 13:03 |
| |
|
|
| Andrew | Дата: Понедельник, 01.03.2021, 16:10 | Сообщение # 2407 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата --Zenit-- ( ) В последней версии платы с ФМ присутствуют замкнутые земляные петли по аналоговой земле
Это не хорошо. Нужно посмотреть, может можно петлю разорвать..
А как ваша плата, почему переделывали? Она уже хороша тем, что ширина ее 20 мм , такая же ширина плоских аккумуляторов.
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 01.03.2021, 19:00 | Сообщение # 2408 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Andrew ( ) А как ваша плата, почему переделывали? Она уже хороша тем, что ширина ее 20 мм , такая же ширина плоских аккумуляторов.
Упаковал в катушку.Катушка сведена,осталось нанести второй слой графита и защитный слой залить.Работает хорошо,но опять же когда модуль ФМ отдален от платы работает на пять с плюсом даже с куском провода в пять сантиметров. Рядом с платой в сигнале фм помехи.Впрочем допустимого уровня так что этот вариант сделаю до конца.
Второй вариант был такого же типа,но под большую катушку.Не пошел потому что плата слишком длинная и жесткость плохая.Пока паял согнул плату и где-то дорожка лопнула.Отправил платы в помойку.

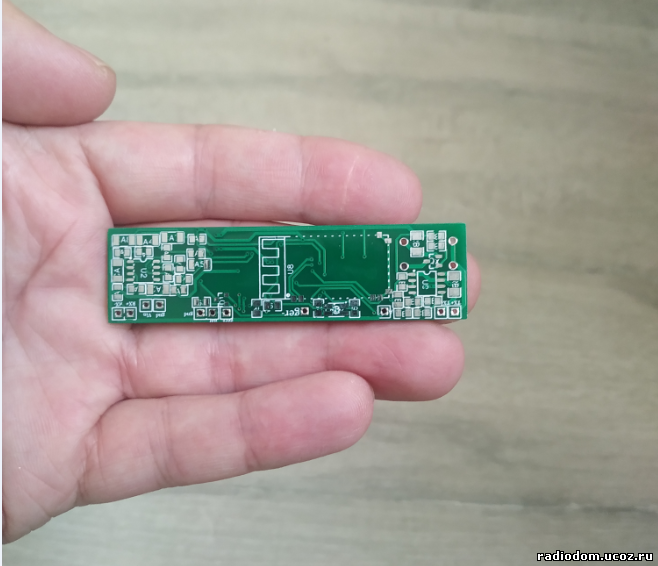

Третий вариант маленькая плата 20 мм на 75 мм.С УВЧ частота ФМ постоянно сбивается и фиг ее выставишь.Без УВЧ работает нормально.Можно эту плату упаковать в катушку в принципе,но я заказал новые платы с новой разводкой ФМ причем в двух вариантах .Буду пробовать.
Еще до кучи на Алиэкспрессе заказал передатчик и приемник на 2.4 ГГц.Передатчик вообще миниатюрный 18 мм на 8 мм,но стоит комплект недешево-17 баксов.Если ФМ не пойдет поставлю его.
Сообщение отредактировал --Zenit-- - Понедельник, 01.03.2021, 19:03 |
| |
|
|
| fedya_valki | Дата: Понедельник, 01.03.2021, 19:02 | Сообщение # 2409 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Это не хорошо. Нужно посмотреть, может можно петлю разорвать..  Хотя в промышленной аппаратуре они сплошь и рядом, особенно земля по всему периметру печатной платы, в тех же советских телевизорах
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 01.03.2021, 19:08 | Сообщение # 2410 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата fedya_valki ( ) Да! Самое первое правило разводки печатных плат - это избегать замкнутых контуров Хотя в промышленной аппаратуре они сплошь и рядом, особенно земля по всему периметру печатной платы, в тех же советских телевизорах |
| |
|
|
| de-si-gn | Дата: Понедельник, 01.03.2021, 19:40 | Сообщение # 2411 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Andrew, В середине катушки провод - это антенна?
У меня антенна расположена по периметру внутри отсека с платой
|
| |
|
|
| fedya_valki | Дата: Понедельник, 01.03.2021, 21:33 | Сообщение # 2412 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата --Zenit-- ( ) Надо на 0603 переходить. |
| |
|
|
| voffka585 | Дата: Понедельник, 01.03.2021, 22:10 | Сообщение # 2413 |
|
Подполковник
Группа: Пользователи
Сообщений: 124
Статус: Offline
| Только прикрутил ФМ на отдельной плате,работает отлично,9018 надо заменить на смд,частоты четко,антена 5см,не то что с max2606(танцы с бубном)!
|
| |
|
|
| --Zenit-- | Дата: Понедельник, 01.03.2021, 22:11 | Сообщение # 2414 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата fedya_valki ( ) У Вас есть запасные глаза???
https://aliexpress.ru/item....201603_
|
| |
|
|
| Andrew | Дата: Понедельник, 01.03.2021, 23:04 | Сообщение # 2415 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7589
Статус: Offline
| Цитата de-si-gn ( ) В середине катушки провод - это антенна? |
| |
|
|
