Крот смарт
| |
| sparkingsparking | Дата: Вторник, 27.08.2019, 21:38 | Сообщение # 1246 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, смарт не работает на таких частотах, как и катушка Гарретта АТ про. Ее частота 15 кгц, и ее кондер 100nF
|
| |
| |
| --Zenit-- | Дата: Вторник, 27.08.2019, 21:44 | Сообщение # 1247 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking (  ) --Zenit--, смарт не работает на таких частотах, как и катушка Гарретта АТ про. Ее частота 15 кгц, и ее кондер 100nF
Речь идет про катушку DoubleD PROFormance размером 8.5” x 11”?Добавлено (27.08.2019, 21:54)
---------------------------------------------
Нашел где взять в аренду гаррет АТ про за 550 руб на сутки..Испытать катушку что ли?
|
| |
| |
| acikaa87x | Дата: Вторник, 27.08.2019, 22:01 | Сообщение # 1248 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Fisher f75 coil is 13khz. Does it going to work on the smart?
|
| |
| |
| --Zenit-- | Дата: Вторник, 27.08.2019, 22:12 | Сообщение # 1249 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата acikaa87x ( ) Fisher f75 coil is 13khz. Does it going to work on the smart?
Судя по этой схеме должна подойти
http://md4u.ru/downloa....7fa09f3
|
| |
| |
| acikaa87x | Дата: Вторник, 27.08.2019, 22:45 | Сообщение # 1250 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| --Zenit--, i can not open page
|
| |
| |
| mongol791 | Дата: Вторник, 27.08.2019, 23:27 | Сообщение # 1251 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

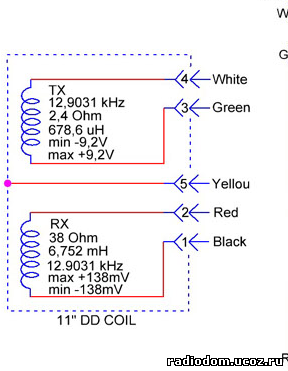

| Fisher F75
|
| |
| |
| mongol791 | Дата: Вторник, 27.08.2019, 23:27 | Сообщение # 1252 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
|
|
| |
| |
| acikaa87x | Дата: Вторник, 27.08.2019, 23:33 | Сообщение # 1253 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| mongol791, is it going to work??
|
| |
| |
| --Zenit-- | Дата: Среда, 28.08.2019, 08:05 | Сообщение # 1254 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата acikaa87x ( ) mongol791, is it going to work??
Оригинальное подключение катушки Fisher F75 вот такое
https://u.to/FbkvFg
С1=С2=470нФ частота при этом 13 кГц.
У Смарт Крота последовательный резонанс.Можно подключить с конденсатором 220 нФ,но опять же неизвестно какой ток будет в Тх и какое магнитное поле она выдаст.
В общем надо пробовать.Без пробы гарантии в 100% вам никто не даст.
Сообщение отредактировал --Zenit-- - Среда, 28.08.2019, 08:06 |
| |
| |
| mongol791 | Дата: Среда, 28.08.2019, 08:13 | Сообщение # 1255 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| acikaa87x,
The author said that sensors starting with fisher F70 will work
|
| |
| |
| --Zenit-- | Дата: Среда, 28.08.2019, 08:44 | Сообщение # 1256 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) The author said that sensors starting with fisher F70 will work
По моим подсчетам в катушке Фишера 75 в Tx 35 витков. Маловато как бы.
Это как в моем датчике ДД25. Показатели по глубине так себе,но работать будет.
|
| |
| |
| acikaa87x | Дата: Среда, 28.08.2019, 10:45 | Сообщение # 1257 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| So f70 search coil will work?spasibo
|
| |
| |
| sparkingsparking | Дата: Среда, 28.08.2019, 11:04 | Сообщение # 1258 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| У меня фишер 22 катушка на 34см, сама она на 7.5 кгц расчитана, резонанс параллельный.
Включал с кротом прошивка рейтинт 2+ для катушек с низкой частотой. Кондер постави 470nF.
Крот четко определил 7.5кгц частоту, баланс в норме 200мВ. Но катушка эта безрезонансная, по РХ нет кондера, все что смог выжать из такого руля- 25 см на 5 коп. Катушка фирменная заводская.
Поставил мульти, и емкость 150nF , баланс уехал за 1000мВ, частота была 13кгц примерно, чуйка 5 коп за 35 см, но все портит баланс.....
В итоге отказался от такого извращения и решил делать большой руль сам.
Сообщение отредактировал sparkingsparking - Среда, 28.08.2019, 14:14 |
| |
| |
| Andrew | Дата: Среда, 28.08.2019, 13:59 | Сообщение # 1259 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Есть же отдельная тема и вопрос о катушке Ф-75 неоднократно поднимался, вот мое сообщение с номиналами http://www.radiodom.org/forum/7-24-11270-16-1430158647
В кашке Ф2 параллельный резонанс, который потребует подачи большего напряжения на усилитель и ее диф. подключение..
ПС. Вовсе не обязательно чтобы катушка работала именно на частоте родного прибора, если это конечно не катушки "Квазаров" или "Фартун", где стоят паразитные конденсаторы РХ внутри катушек..
|
| |
| |
| --Zenit-- | Дата: Среда, 28.08.2019, 17:58 | Сообщение # 1260 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Вспомнил (см.пост выше) про свою катушку 25 см которую мне сделали на заказ для Смарт Крота.
Сводили её на 12 кГц. Я весной с ней походил,ну и положил в дальний ящик.
Сейчас подключил и смотрю баланс убежал на 12 кГц сильно.Наверное эпоксидка встала окончательно.Посмотрел на других частотах и на 17.5 кГц он оказался 70 мВ.
Проверил на 5 коп советов по воздуху.Выдает 35 см стабильно.На 12 кГц до 30 см едва дотягивало.
Добавлено (28.08.2019, 18:57)
---------------------------------------------
Наш друг acikaa87x из Сербии попросил рассчитать намоточные данные катушек для Смарта.
Так норм?
Конденсаторы на плате СВ8.1-0.068 мкФ,СВ8.2-0.068 мкФ,СВ8.3-0.1 мкФ
Катушка DD10.
Частоты получаются(примерно) 1-18.4 кГц,2-13кГц,3-9.8 кГц
Безрезонанс,конденсаторов в катушке нет ни в Тх ни в Rx
Tx 47 витков проводом 0.5 мм
Rx 165 витков проводом 0.16-0.18 мм
Кабель DAXX V53
Распиновка
1-Tx-
2-Rx-
3-Rx+
4-Tx+
5-экран
Сводить с конденсаторами в Тх-0.126 мкФ,в Rx-10 нФ частота должна получится около 13 кГц
Катушка DD13
Частоты получаются(примерно) 1-17.0 кГц,2-12кГц,3-9.1 кГц
Безрезонанс,конденсаторов в катушке нет ни в Тх ни в Rx
Tx 44 витка проводом 0.5 мм
Rx 165 витков проводом 0.16-0.18 мм
Кабель DAXX V53
Распиновка
1-Tx-
2-Rx-
3-Rx+
4-Tx+
5-экран
Сводить с конденсаторами в Тх-0.126 мкФ,в Rx-10 нФ,частота должна получится около 12 кГц
Второй вариант.Мне нравится больше.
Конденсаторы на плате СВ8.1-0.068 мкФ,СВ8.2-0.033 мкФ,СВ8.3-0.068 мкФ
Катушка DD10.
Индуктивность 1190 мкГн
Частоты получаются(примерно) 1-17.7 кГц,2-14.5 кГц,3-11.2 кГц
Безрезонанс,конденсаторов в катушке нет ни в Тх ни в Rx
Tx 48 витков проводом 0.5 мм
Rx 165 витков проводом 0.16-0.18 мм
Кабель DAXX V53
Распиновка
1-Tx-
2-Rx-
3-Rx+
4-Tx+
5-экран
Сводить с конденсаторами в Тх-0.101(0.068+0.033) мкФ,в Rx-10 нФ частота должна получиться около 14.5 кГц
Катушка DD13
индуктивность-1293 мкГн
Частоты получаются(примерно) 1-17.0 кГц,2-14 кГц,3-10.8 кГц
Безрезонанс,конденсаторов в катушке нет ни в Тх ни в Rx
Tx 44 витка проводом 0.5 мм
Rx 165 витков проводом 0.16-0.18 мм
Кабель DAXX V53
Распиновка
1-Tx-
2-Rx-
3-Rx+
4-Tx+
5-экран
Сводить с конденсаторами в Тх-0.101 (0.068+0.033) мкФ,в Rx-10 нФ,частота должна получится около 14 кГц
Сообщение отредактировал --Zenit-- - Среда, 28.08.2019, 19:21 |
| |
| |
|
|
