Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 7533
Награды: 17
Репутация: 86
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

mongol791Дата: Суббота, 09.05.2020, 15:34 | Сообщение # 736
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата panajfly ()
по кроту это 1.23в.
добавить или отнять несколько витков или попробовать поменять выводы местами. Бывает просто при стечении каких то обстоятельств очень резкий скачек и до минимума не получается свести нормально. Но сводить надо только в корпусе и фиксируя,тогда и будет видно что и как. а на столе то так....
Цитата panajfly ()
175 мне тоже нравится цифра! Терять даже 2 см не хочется.
Есть люди которым первый параметер в приборе- это чтоб нуу очень тихий был и стабильный и они готовы даже 5тю сантиметрами пожертвовать,и ходить как им нравится без лишних ложняков...
Цитата panajfly ()
заказ от 1,5 кг смеси (смола отвердитель) стоит 300гр
можно взять ЭД-20 мелкой фасовкой ,или на-  (эпокси.ин.юа) взять 1кг и отвердитель типа пепа будет до 200грн.))

януковичДата: Суббота, 09.05.2020, 18:39 | Сообщение # 737
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Сейчас, делаю 2 датчика на Крота, высокочастотные, готовлюсь к сезону, ДД 25, под мелочевку. Мотал 42-45 оборотов на ТХ, и 155-160 оборотов на РХ. Начинал сводить осциллографом (навесил щупы на штекер кабеля), заканчивал Кротом. Предварительно свел до 100 мв. по показаниям на Кроте. Сбалансировалось очень легко, чуйка хорошая. Частоты, одна 16700 кГц, вторая немного поменьше. Конденсатор, в контур, поставил 100 + 22 нан (это я на Крот-2 делаю). Эпоксидка старая, чешская, просроченная (у знакомого разжился). Аэросил, не применяйте, выбросите датчик! Я мешал с микросферами, приблизительно 50х50 с смолой по объему +50% отвердителя. еже вклеивал плотный пенопласт, и стекловолокно... Все пока на подоконнике сохнет.  wink







Сообщение отредактировал янукович - Суббота, 09.05.2020, 19:08

panajflyДата: Суббота, 09.05.2020, 21:58 | Сообщение # 738
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline

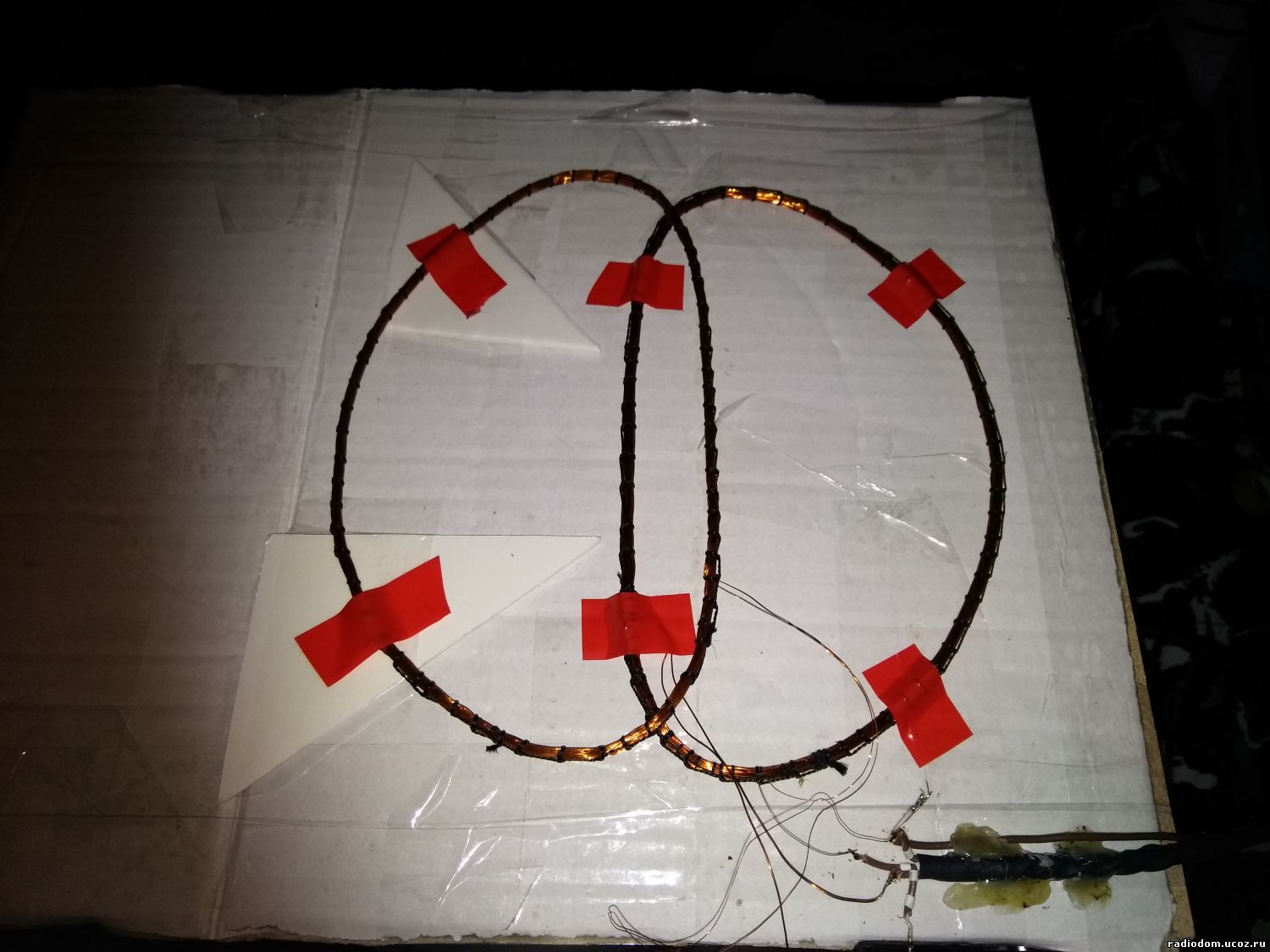

mongol791- Намотал 175 RX . Обе катушки на стол. Удалось найти значение отличное от 3300мВ по кроту , 2 с копейками. И в таком виде на 5коп ссср около 12см. Думаю , надо продолжать собирать дальше. Да , КРОТ ПРО показал 14527Гц Не буду отматывать , провод увязанный , чтобы ничего не повредить.

На ТX  "промазал" с выводами , не в том месте. Наверное, можно исправить , если D переформировать.Катушки еще не пропитанные.  Кстати , мне понравилась форма катушки VANQUISH из поста --Zenit-- Сообщение # 666. Есть ли преимущества такой формы катушки , сравнивая с "классикой"ДД ?
Прикрепления: 9859965.jpg (146.2 Kb)

mongol791Дата: Суббота, 09.05.2020, 23:18 | Сообщение # 739
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата panajfly ()
2 с копейками. И в таком виде на 5коп ссср около 12см
2К+ это очень много... пробуйте хотя бы до пару сотен для начала свести, но с изолентой поймать тяжеловато ))

panajflyДата: Воскресенье, 10.05.2020, 01:02 | Сообщение # 740
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
Цитата mongol791 ()
но с изолентой поймать тяжеловато
Собственно, цель возни на столе была сама возможность сведения катушки. Вы считаете , чтобы продолжить работы по изготовлению катушки ,необходимо на столе  добиться хотя бы 200мв по кроту? Я думал что предварительный результат 12см дает надежду , что с катушкой все в порядке! Можно продолжать строить. Скорее всего , Вы рекомендуете то , что делаете сами. Я прислушался к Вашему совету. Термоклей есть. Завтра накину осциллограф попытаюсь свести в рекомендованное...

януковичДата: Воскресенье, 10.05.2020, 13:10 | Сообщение # 741
Генералиссимус
Группа: Модераторы
Сообщений: 4012
Награды: 19
Репутация: 61
Статус: Offline
Датчики, должны лежать на подоконнике, на солнце, столько, пока не почернеют


--Zenit--Дата: Воскресенье, 10.05.2020, 18:19 | Сообщение # 742
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата янукович ()
Датчики, должны лежать на подоконнике, на солнце, столько, пока не почернеют
 А что это за смола что чернеет?

Добавлено (10.05.2020, 18:38)
---------------------------------------------
Цитата panajfly ()
Кстати , мне понравилась форма катушки VANQUISH из поста --Zenit-- Сообщение # 666. Есть ли преимущества такой формы катушки , сравнивая с "классикой"ДД ?
Сами обмотки расположены обычным овалом .Форма катушки  интересная.
Катушка показывает отличные результаты.Размер 250х170,а пятак советов Смартом в грунте с 30 см не напрягаясь.
Размерчик то что надо и по средней мусорке и по полю можно побегать.Универсальная.
Сейчас в деревне испытываю на реальном копе,ну очень понравилась.
Есть еще ПРО с ф275 и лодочка 240х140 для Смарта.Ф275 для наших замусоренных деревень великовата.По полям потеряшки искать покрывая большие расстояния самое то.


Сообщение отредактировал --Zenit-- - Воскресенье, 10.05.2020, 18:38

LordDarkДата: Пятница, 15.05.2020, 21:43 | Сообщение # 743
Рядовой
Группа: Пользователи
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Все добра. Настал вопрос создания катушки для Крот смарт. Раз мотал ддшку, но то было давно и не правда. Я просто не пойму как работает безрезонансный датчик. Как его мотать? Как его настроить? Как настраивать частоту? Хотел бы почитать об этом все, а то вопросов по таким катушкам больше чем ответов...
Буду очень благодарен если "ткнете" меня, а то я уже вторую ночь не сплю

sparkingsparkingДата: Пятница, 15.05.2020, 22:14 | Сообщение # 744
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Награды: 5
Репутация: 9
Статус: Offline
LordDark, ну тыкнуть можем....  https://www.youtube.com/watch?v=Z8UiOstiGxw

panajflyДата: Понедельник, 18.05.2020, 21:24 | Сообщение # 745
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
LordDark
понимание работы безрезонансного датчика Вам ничего не даст.Посчитать его тоже невозможно в части RX. Мой Вам совет:  использовать технологию и параметры уже "вымученных" катушек , т.е. по максимуму использовать положительный опыт  и учитывать ошибки наших форумчан , ну и смежников...
p.s. Через пару недель попросим янукович испытать на грунте датчики из Сообщения №737 и у нас появится еще опыт...
И хороших Вам снов!

de-si-gnДата: Четверг, 04.06.2020, 20:25 | Сообщение # 746
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline

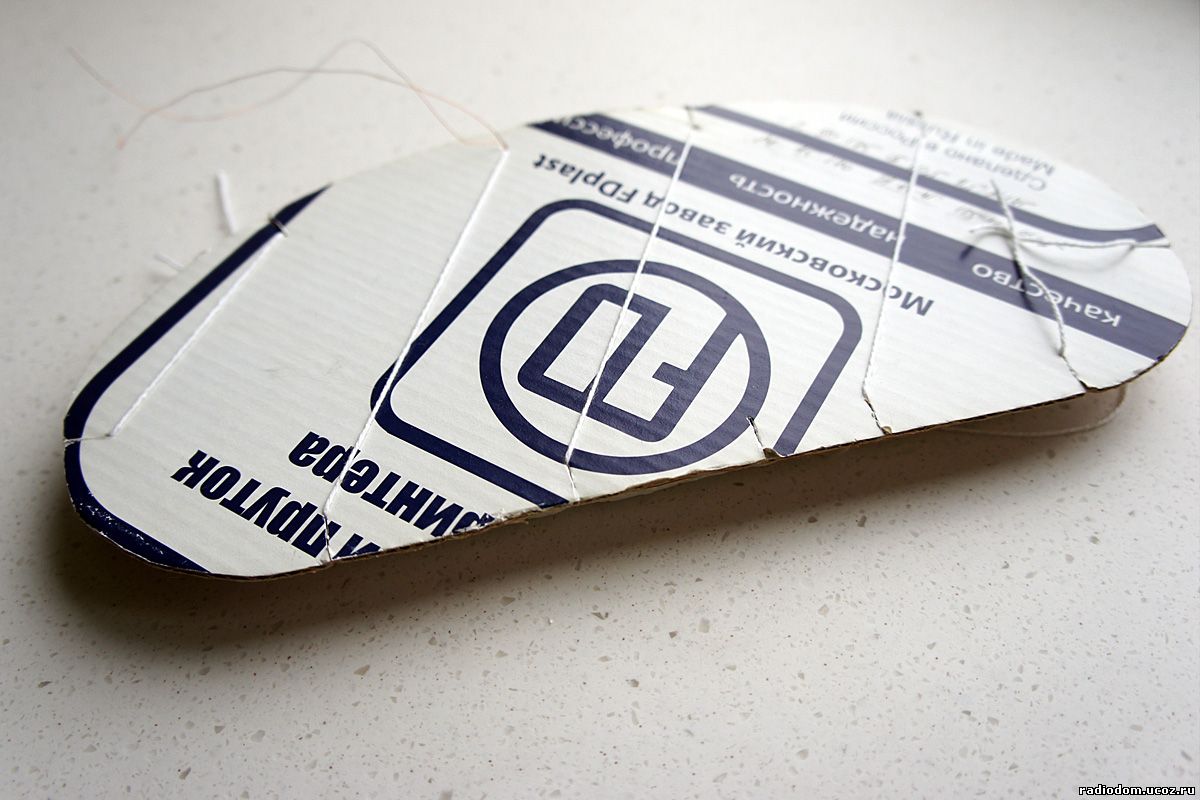

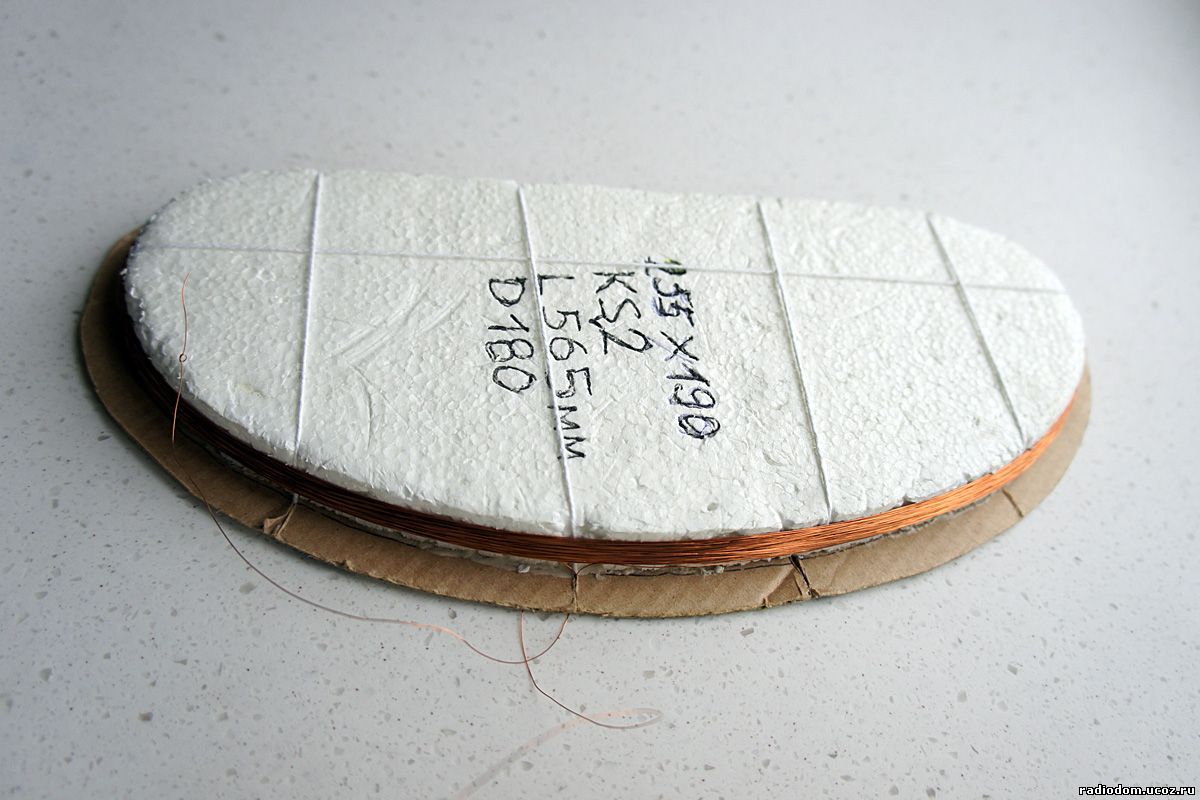

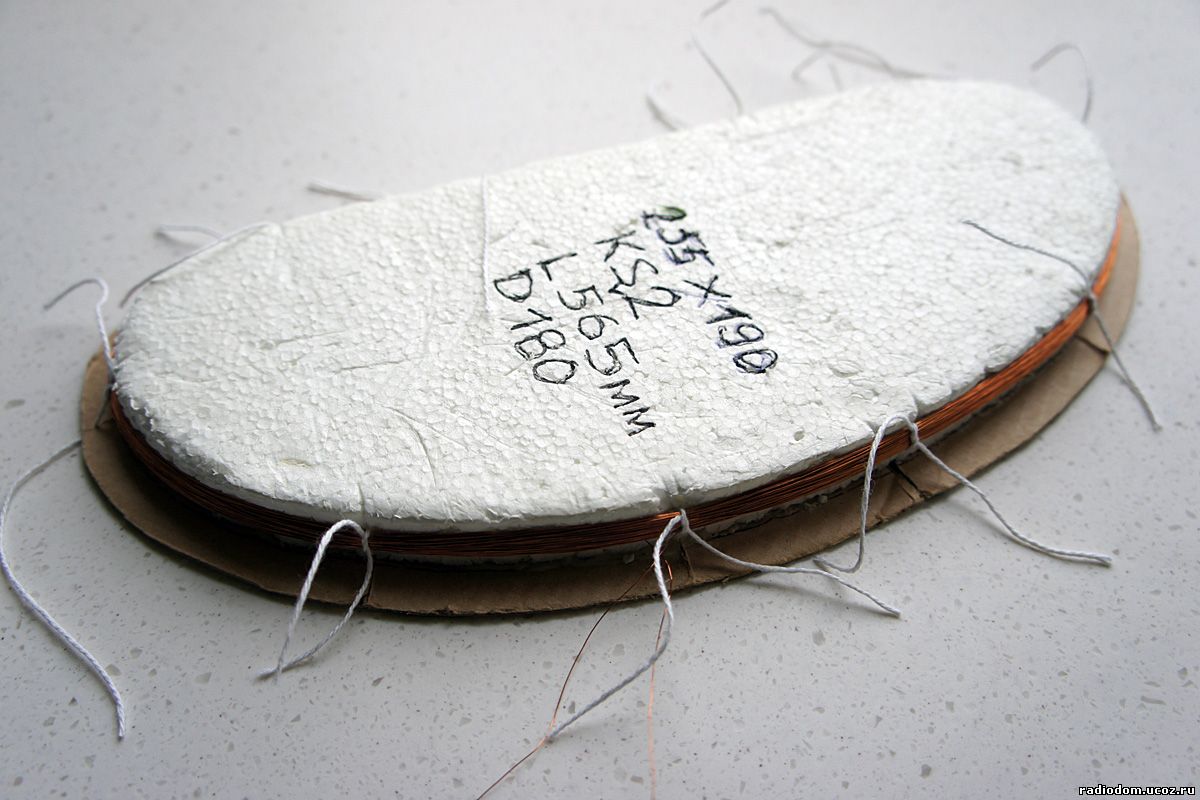

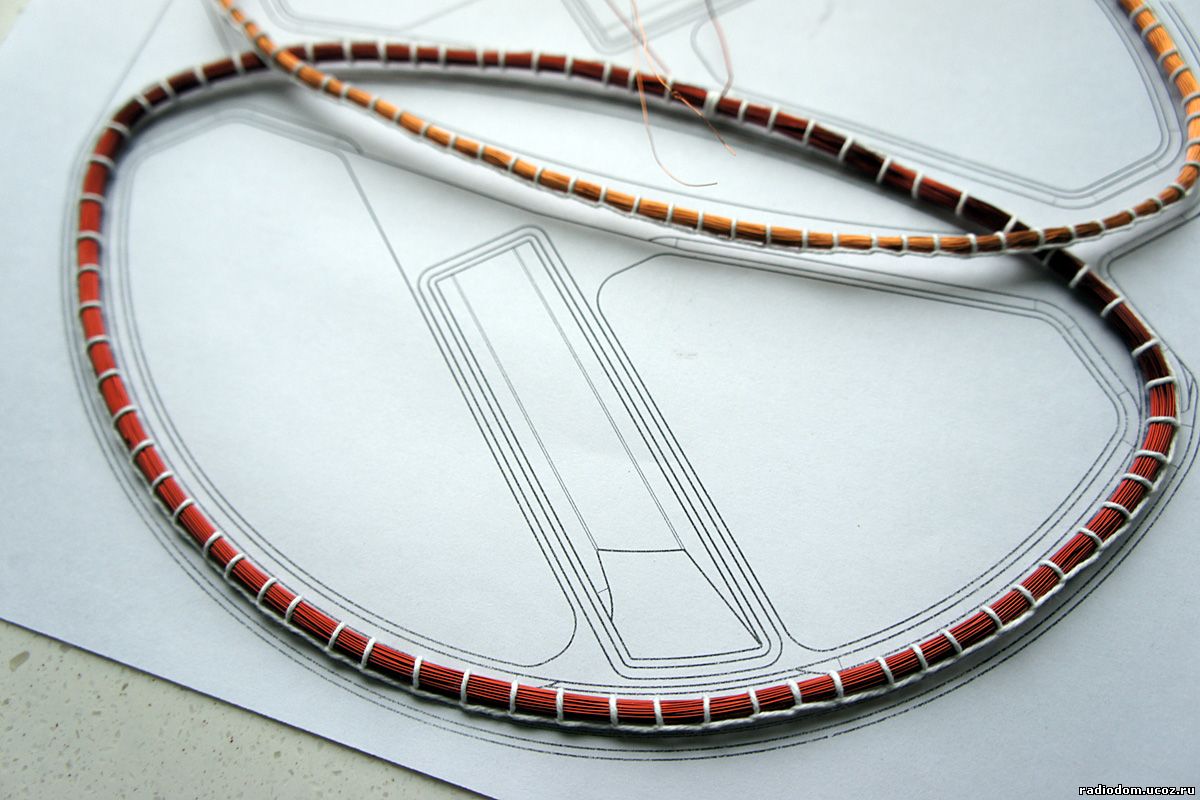

Пока на улице дождь мотаю катушки для беспроводного МД "Крот Смарт" V2.







Прикрепления: 4302398.jpg (119.3 Kb) · 9444057.jpg (118.4 Kb) · 7204647.jpg (123.2 Kb) · 7437561.jpg (131.9 Kb)

panajflyДата: Суббота, 06.06.2020, 00:20 | Сообщение # 747
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
Цитата de-si-gn ()
...мотаю катушки...
С ниткой для предварительной обвязки интересно придумано...С геометрией понятно , а провод какой используете  и по виткам сколько?  Сообщение # 1  я читал  smile

de-si-gnДата: Суббота, 06.06.2020, 08:44 | Сообщение # 748
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Награды: 21
Репутация: 47
Статус: Offline
panajfly, намотал TX 47 0,4мм,  RX 170 0,18мм

panajflyДата: Пятница, 24.07.2020, 22:03 | Сообщение # 749
Сержант
Группа: Пользователи
Сообщений: 26
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
Сами обмотки расположены обычным овалом .Форма катушки  интересная.Катушка показывает отличные результаты.
Так Вы использовали только корпус этой катушки (Minelab V10 (7"x10")) ?  А в этот корпус уложили обычные овальные обмотки без выгибания как на рентгене? Корпус печатали на 3Д ? На картинках этой катушки видно , что на корпусе сделан выступ для обмотки по всей длине , не только в месте пересечения , т.е. катушки должны укладываться замечательно? И еще , как вы решили с вводом кабеля в зоне RX катушки?

--Zenit--Дата: Суббота, 25.07.2020, 19:49 | Сообщение # 750
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата panajfly ()
Так Вы использовали только корпус этой катушки (Minelab V10 (7"x10")) ?  А в этот корпус уложили обычные овальные обмотки без выгибания как на рентгене? Корпус печатали на 3Д ? На картинках этой катушки видно , что на корпусе сделан выступ для обмотки по всей длине , не только в месте пересечения , т.е. катушки должны укладываться замечательно? И еще , как вы решили с вводом кабеля в зоне RX катушки?
Сделал чисто по  геометрическим размерам.Выступа под обмотку нет.Обмотки выгибаю как на рентгене и луженку для графитового экрана прокладываю как на рентгене.Ввод кабеля делаю  в зоне Rx.Это вообще ни на что не влияет от слова совсем.
У корпуса есть один существенный недостаток.Слишком много пластиковых перемычек и перегородок.Термостабильность из-за этого не ахти. Буду переделывать.Геометрические размеры сохраню,лишний пластик удалю.
