Делаем катушки - Страница 48 - Форум
[ Новые сообщения · Участники · Правила форума · Поиск · RSS ]

Форум » Приборы для поиска » КРОТ СМАРТ » Делаем катушки (Именно здесь о катушках особенно если 1 раз)
Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6487
Награды: 9
Репутация: 75
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!

Примерные параметры для катушек:
Количество витков передающей  40-50 витков   провода 0.4-0.5 мм (если диаметр меньше 15 см тогда ~60 витков)
Количество витков приемной     140-200    провода 0.15-0.22 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов!
Не забываем что в Смарте холодный конец ТХ идет на RB6!

Пр. Для новичков - сводить катушку используя осцилограф.

--Zenit--Дата: Среда, 25.03.2020, 17:23 | Сообщение # 706
Генерал-полковник
Группа: Пользователи
Сообщений: 979
Награды: 17
Репутация: 31
Статус: Offline
Непонятно.Распечатал корпус катушки 290х220 Сергея который выше на картинках.Свел без графита Тх 45 витков-0.5,Рх-175 витков-0.16.
На пятак советов до 40 см недотягивает.Абидна когда маленькая катушка 250х170 больше 40 см выдает.Эта должна 45 см это как минимум.Где собака порылась?
Не идут у меня большие катушки.Есть еще снайперка 240х140 та 35 см выдает.Смысл тогда большие катушки делать?
Токи в Тх нормальные.

fedya_valkiДата: Среда, 25.03.2020, 18:58 | Сообщение # 707
Генералиссимус
Группа: Пользователи
Сообщений: 2022
Награды: 5
Репутация: 17
Статус: Offline
Цитата --Zenit-- ()
Смысл тогда большие катушки делать?
Для быстрого прочёсывания новой территории. Если есть что интересное - ставим маленькую катушку с хорошей глубиной и медленно ищем дальше.
Цитата --Zenit-- ()
Где собака порылась?
Много нюансов. Если оба датчика мотались одинаковыми проводами и витками, то в бОльшем будет бОльшее активное сопротивление Тх из-за увеличенной длины провода, например, я для больших датчиков беру и провод потолще

--Zenit--Дата: Среда, 25.03.2020, 19:38 | Сообщение # 708
Генерал-полковник
Группа: Пользователи
Сообщений: 979
Награды: 17
Репутация: 31
Статус: Offline
Цитата fedya_valki ()
Много нюансов. Если оба датчика мотались одинаковыми проводами и витками, то в бОльшем будет бОльшее активное сопротивление Тх из-за увеличенной длины провода, например, я для больших датчиков беру и провод потолще
Активное сопротивление в Тх только на ток влияет.Ток с микрухой CSC8002 разгоняется до 150 мА даже с проводом 0.4 на частотах до 13 кГц(ачх не ровнял).
Активное сопротивление Рх тоже как бы не должно влиять потому что переменное напряжение снимается с резистора RA3 3 кОм,а у меня он вообще 5 кОм стоит так что влияние активного сопротивления еще меньше.Внутреннее сопротивление источника тока много меньше сопротивления нагрузки.
Впрочем разница между средним диаметром катушек  250х175(212 мм) и 290х220(255 мм) всего 4 см. Может эти 4 см и проявятся при фиксации обмоток и графитовом экране.Фиг знает.

fedya_valkiДата: Среда, 25.03.2020, 20:02 | Сообщение # 709
Генералиссимус
Группа: Пользователи
Сообщений: 2022
Награды: 5
Репутация: 17
Статус: Offline
Цитата --Zenit-- ()
Активное сопротивление в Тх только на ток влияет.
Правильно, а ток - на поле, создаваемое катушкой! Советую измерить реальный пиковый ток в Тх и сравнить с показаниями Крота.
Ещё на поле будет влиять форма катушки Тх, чем она больше отличается от круга - тем электромагнитное поле, создаваемое ней будет уменьшаться.

AndrewДата: Среда, 25.03.2020, 20:04 | Сообщение # 710
Генералиссимус
Группа: Администраторы
Сообщений: 6487
Награды: 9
Репутация: 75
Статус: Offline
Цитата --Zenit-- ()
смысл тогда большие катушки делать?
А частоты одинаковые были? Витки в приемной?
Конечно большая катушка глубже должна брать , но она и больше помех ловит, поэтому тестировать в домашних условиях не совсем корректно..

--Zenit--Дата: Среда, 25.03.2020, 21:12 | Сообщение # 711
Генерал-полковник
Группа: Пользователи
Сообщений: 979
Награды: 17
Репутация: 31
Статус: Offline
Цитата Andrew ()
А частоты одинаковые были? Витки в приемной?Конечно большая катушка глубже должна брать , но она и больше помех ловит, поэтому тестировать в домашних условиях не совсем корректно..
Частоты одинаковые и на других пробовал.Бестолку.Витки в приемной одинаковые.Пробовал и больше и меньше витков и сечение 0.2 пробовал.Эффекта ноль. ХЗ чего ей надо.
Достал из загашника большую катушку которую в прошлом году делал.Тоже дальность не ахти.Около 40 см хотя катушка  32х22.
Хорошо работают только небольшие и еще у меня была ДД250 на 17.5 кГц та тоже хорошо работала 45 см выдавала,но я её продал.
В чём секрет? Голову уже сломал.
Может искажение синусоиды идет,но проверить нечем.


Сообщение отредактировал --Zenit-- - Среда, 25.03.2020, 21:20

AndrewДата: Среда, 25.03.2020, 22:12 | Сообщение # 712
Генералиссимус
Группа: Администраторы
Сообщений: 6487
Награды: 9
Репутация: 75
Статус: Offline
40 см тоже не плохо.. smile

sashaarsenaluaДата: Четверг, 26.03.2020, 01:51 | Сообщение # 713
Лейтенант
Группа: Модераторы
Сообщений: 48
Награды: 0
Репутация: 0
Статус: Offline
Цитата --Zenit-- ()
В чём секрет?
Пробуйте мотать передающую обмотку не одним проводом, а пучком свитых тонких сечением процентов на 20 больше чем рекомендовано. И разрыв в экране должен быть, даже если экран наносился графитом на корпус.

fedya_valkiДата: Четверг, 26.03.2020, 03:49 | Сообщение # 714
Генералиссимус
Группа: Пользователи
Сообщений: 2022
Награды: 5
Репутация: 17
Статус: Offline
Цитата --Zenit-- ()
Хорошо работают только небольшие и еще у меня была ДД250 на 17.5 кГц та тоже хорошо работала 45 см выдавала,но я её продал.
Ну хоть записи по ней остались? Сколько витков и каким проводом. Из этого и исходите

mongol791Дата: Пятница, 27.03.2020, 13:01 | Сообщение # 715
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Награды: 11
Репутация: 14
Статус: Offline
Цитата sashaarsenalua ()
Пробуйте мотать передающую обмотку не одним проводом, а пучком свитых тонких

Цитата sashaarsenalua ()
И разрыв в экране должен быть, даже если экран наносился графитом на корпус.
cool
И приемную мотайте тоненьким проводом biggrin и будет все ГУТ!!! thumb

--Zenit--Дата: Суббота, 11.04.2020, 14:05 | Сообщение # 716
Генерал-полковник
Группа: Пользователи
Сообщений: 979
Награды: 17
Репутация: 31
Статус: Offline
Цитата Andrew ()
Частоты одинаковые и на других пробовал.Бестолку.Витки в приемной одинаковые.Пробовал и больше и меньше витков и сечение 0.2 пробовал.Эффекта ноль. ХЗ чего ей надо.Достал из загашника большую катушку которую в прошлом году делал.Тоже дальность не ахти.Около 40 см хотя катушка  32х22.
Хорошо работают только небольшие и еще у меня была ДД250 на 17.5 кГц та тоже хорошо работала 45 см выдавала,но я её продал.
В чём секрет? Голову уже сломал.
Может искажение синусоиды идет,но проверить нечем.

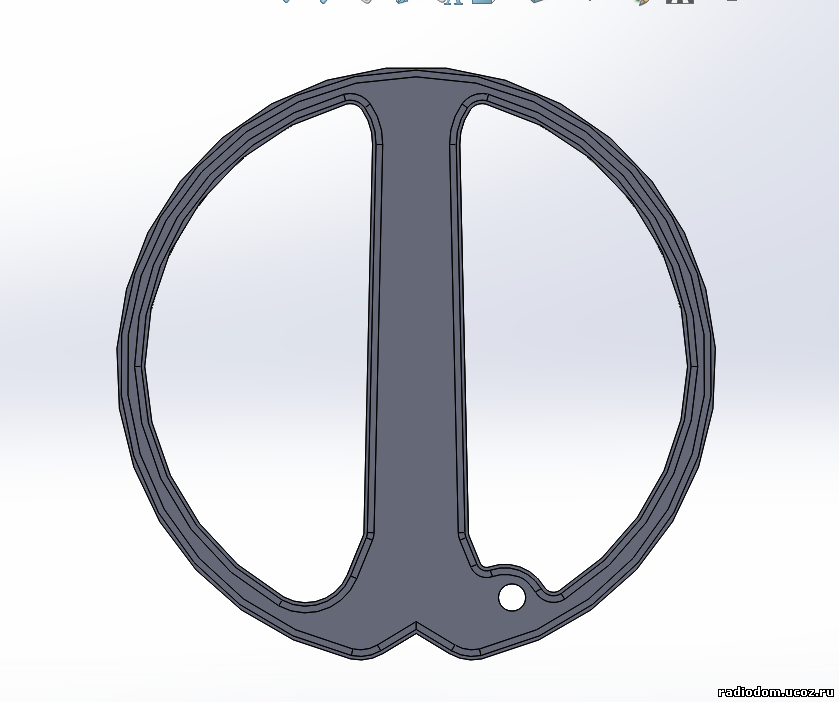

Зря волновался.Залил катушку только не в Сергея корпусе,а в своем который сам смоделировал и распечатал ДД275 мм.Кстати диаметр обмоток что в Сергея катушке что в моей одинаковый.Можно мотать на одной оправке. Выдает 45 см на пятак советов что на Смарте 11 кГц, что на ПРО 13 кГц.(конденсаторы на одном 0.2 мкф,на другом 0.15 мкф).
Прикрепления: 5722008.png(142.6 Kb)

mongol791Дата: Суббота, 11.04.2020, 15:26 | Сообщение # 717
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Награды: 11
Репутация: 14
Статус: Offline
--Zenit--, на Про можете попробовать поставить кандер 0.1мф чтоб было около 15кГц. Немного лучше по моему, а может и показалось ))))

--Zenit--Дата: Суббота, 11.04.2020, 15:43 | Сообщение # 718
Генерал-полковник
Группа: Пользователи
Сообщений: 979
Награды: 17
Репутация: 31
Статус: Offline
Цитата mongol791 ()
--Zenit--, на Про можете попробовать поставить кандер 0.1мф чтоб было около 15кГц. Немного лучше по моему, а может и показалось ))))
У меня другая обвязка.На какой частоте пик усиления не знаю.Одинаково ровно на всех работает. Между 11 кгц на Смарте и 13 кГц на Про разницы нет.Видео  работы Смарта на 8 кГц уже выкладывал.
Катушка 24х14

de-si-gnДата: Суббота, 11.04.2020, 16:07 | Сообщение # 719
Генерал-полковник
Группа: Модераторы
Сообщений: 1063
Награды: 17
Репутация: 40
Статус: Offline
Цитата --Zenit-- ()
Зря волновался.

Цели разные. У овальной больше ширина захвата (для поля), у круглой глубина.

NerosisДата: Воскресенье, 12.04.2020, 10:28 | Сообщение # 720
Сержант
Группа: Пользователи
Сообщений: 35
Награды: 1
Репутация: 0
Статус: Offline
--Zenit--, а намоточные данные обмоток не озвучите?)
