Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6381
Награды: 8
Репутация: 75
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!

Примерные параметры для катушек:
Количество витков передающей  40-50 витков   провода 0.4-0.5 мм (если диаметр меньше 15 см тогда ~60 витков)
Количество витков приемной     140-200    провода 0.15-0.22 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов!
Не забываем что в Смарте холодный конец ТХ идет на RB6!

Пр. Для новичков - сводить катушку используя осцилограф.

sparkingsparkingДата: Воскресенье, 26.01.2020, 21:49 | Сообщение # 691
Генерал-полковник
Группа: Пользователи
Сообщений: 925
Награды: 3
Репутация: 7
Статус: Offline
Тх своей жизнью живет- его не трогаете, а РХ минус на экран надо цеплять .
Если фишера катушку хотите, то сначала разъем вызваниваете , 4 и 5 пин не соединяются ли?!
Если не звоняться, то надо разъем вскрывать, смотреть 5 пин вообще подключен....
Если экран идет отдельным проводом, например как в катушках АСЯ 150-250, то на смарте есть место подключения экрана.

alexandr58914Дата: Воскресенье, 26.01.2020, 22:44 | Сообщение # 692
Рядовой
Группа: Пользователи
Сообщений: 18
Награды: 0
Репутация: 0
Статус: Offline
Ок,всем спасибо за помощь,буду пробовать)

AndrewДата: Понедельник, 27.01.2020, 10:20 | Сообщение # 693
Генералиссимус
Группа: Администраторы
Сообщений: 6381
Награды: 8
Репутация: 75
Статус: Offline
Цитата alexandr58914 ()
о есть можна купить катушку от Фишера и она должна работать
Фишеры разные. Есть 2 и 4 с паралельним резонансом, а есть 70 и 75 с последовательным. Вот вторые и подходят к "Кротам", о чем не однократно писалось на сайте и даже снимались  видео.
Распиновку  "Фишеров" можно найти в инете...

sparkingsparkingДата: Понедельник, 27.01.2020, 11:30 | Сообщение # 694
Генерал-полковник
Группа: Пользователи
Сообщений: 925
Награды: 3
Репутация: 7
Статус: Offline
Распиновка Фишера 22, 44    5- экран, 4 - минус ТХ, 3 - плюс ТХ, 2- плюс РХ, 1- минус РХ
Частота 7.5кгц.

acikaa87xДата: Четверг, 06.02.2020, 12:53 | Сообщение # 695
Майор
Группа: Пользователи
Сообщений: 95
Награды: 0
Репутация: 0
Статус: Offline
i made new coil here is video. what i did wrong? krot shows disbalance but according to oscilloscope its 15mv. when i set up ga8 and gp4 current 97 krot show’s disbalance 90mV. can some one tell me what i doing wrong?? Thanks
https://youtu.be/WXmBpFZ7iKA

--Zenit--Дата: Четверг, 06.02.2020, 17:26 | Сообщение # 696
Генерал-полковник
Группа: Пользователи
Сообщений: 889
Награды: 17
Репутация: 28
Статус: Offline
Цитата acikaa87x ()
i made new coil here is video. what i did wrong? krot shows disbalance but according to oscilloscope its 15mv. when i set up ga8 and gp4 current 97 krot show’s disbalance 90mV. can some one tell me what i doing wrong?? Thanks
Если на контактах Rx disbalance 15mv krot покажет 1500 mv. На Rx disbalance =1.5 mv это good


Сообщение отредактировал --Zenit-- - Четверг, 06.02.2020, 17:28

acikaa87xДата: Четверг, 06.02.2020, 18:02 | Сообщение # 697
Майор
Группа: Пользователи
Сообщений: 95
Награды: 0
Репутация: 0
Статус: Offline
--Zenit--, so krot like to lie. on ga1 and gp1 shows disbalance 240mv. its little noisy but work detect coins. when i replaced mcp with ad8606 i didnt change anything. everything is default

AndrewДата: Пятница, 07.02.2020, 10:52 | Сообщение # 698
Генералиссимус
Группа: Администраторы
Сообщений: 6381
Награды: 8
Репутация: 75
Статус: Offline
В "смарте" и "про" дифференциальный усилитель поэтому значение на выходе относительно земли нужно умножать на 2.

schwarzrotschwarz13Дата: Понедельник, 02.03.2020, 19:55 | Сообщение # 699
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
Напечатал тут корпуса для заливки. Хочу попробовать сделать немного нестандартные.Подойдёт ли для расчётов калькулятор в экселе,который я прилагаю?(За идеальную катушку там берётся резонансный датчик-от него уже и пляшут все расчёты,но мне нужен без резонанса.)Или может есть какая-то другая программа?
Прикрепления: Pereschet-datch.xls(40.0 Kb)

mongol791Дата: Вторник, 03.03.2020, 22:11 | Сообщение # 700
Генерал-лейтенант
Группа: Пользователи
Сообщений: 720
Награды: 9
Репутация: 11
Статус: Offline

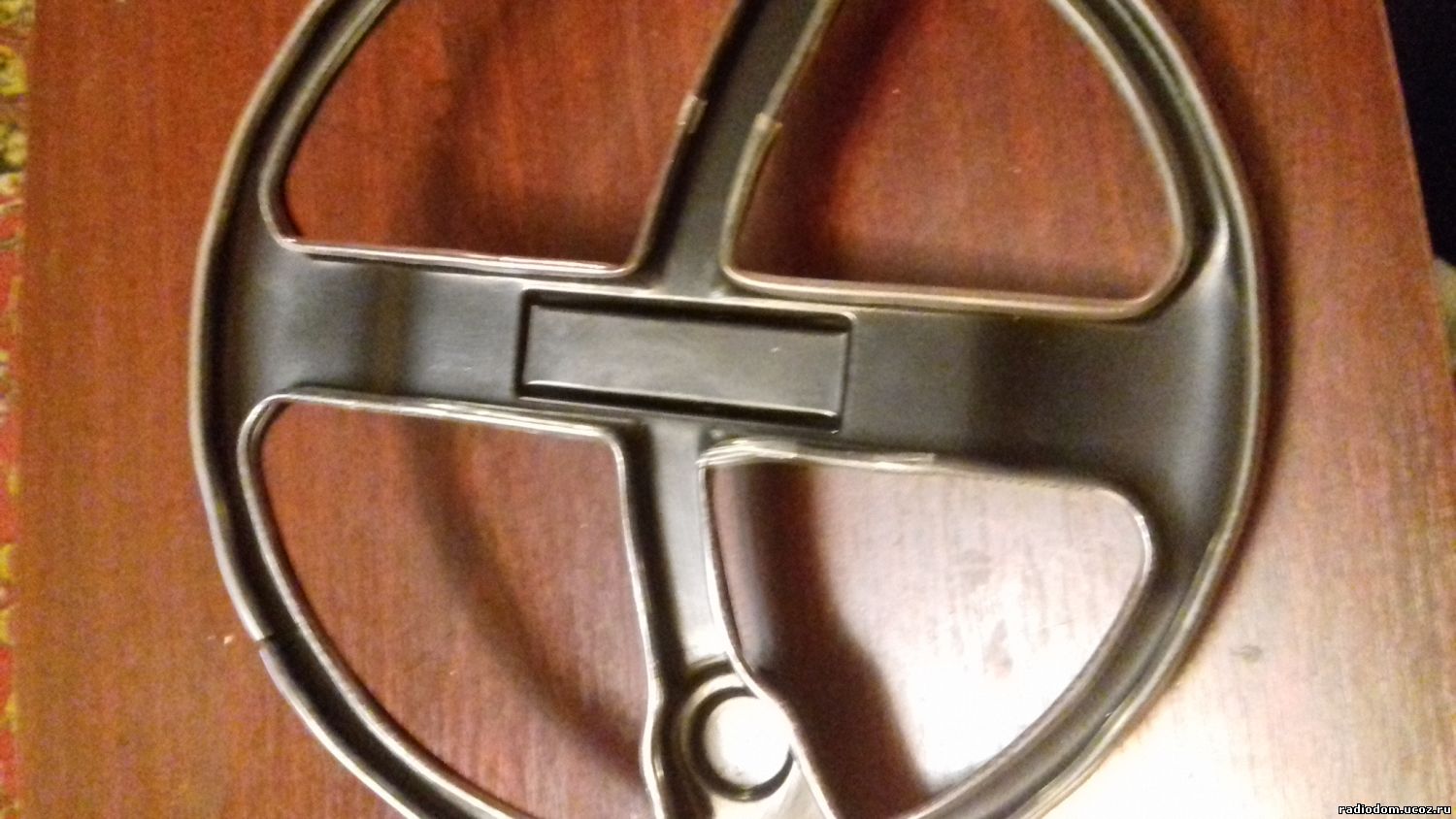

Кто делает датчики графитовым экраном, небольшой лайфак! Чтоб необклеевать края малярным скочем, можно взять трубку от капильницы, прорезать по длине одну сторону и надеть на края корпуса.
Прикрепления: 8739130.jpg(161.6 Kb)

acikaa87xДата: Воскресенье, 08.03.2020, 21:23 | Сообщение # 701
Майор
Группа: Пользователи
Сообщений: 95
Награды: 0
Репутация: 0
Статус: Offline
today i started making new coil. first replaced ra3-4k7 ra5-82k and ca3-47nf like Zenit suggested. when set ga and gp to 1 and move coils voltage on krot is 240.no matter where i move coil it always show coil disbalance of 240mv.also replaced da2 with new ad8606 and same again 240mv

fedya_valkiДата: Воскресенье, 08.03.2020, 22:01 | Сообщение # 702
Генералиссимус
Группа: Пользователи
Сообщений: 1992
Награды: 5
Репутация: 17
Статус: Offline
Цитата mongol791 ()
можно взять трубку от капильницы, прорезать по длине одну сторону и надеть на края корпуса.
Отлично получилось! Спасибо за ноу-хау! Обязательно попробую на следующих датчиках, ибо задолбался обшкрябывать лишний графит перед финишной заливкой подошвы

mongol791Дата: Понедельник, 09.03.2020, 19:17 | Сообщение # 703
Генерал-лейтенант
Группа: Пользователи
Сообщений: 720
Награды: 9
Репутация: 11
Статус: Offline
Цитата fedya_valki ()
ибо задолбался обшкрябывать лишний графит перед финишной заливкой подошвы
biggrin А я то  думал только я не умею мастерски кисточкой пользоваться, шкрябаю потом -"слепаки"

de-si-gnДата: Понедельник, 16.03.2020, 17:50 | Сообщение # 704
Генерал-полковник
Группа: Модераторы
Сообщений: 1021
Награды: 17
Репутация: 35
Статус: Offline

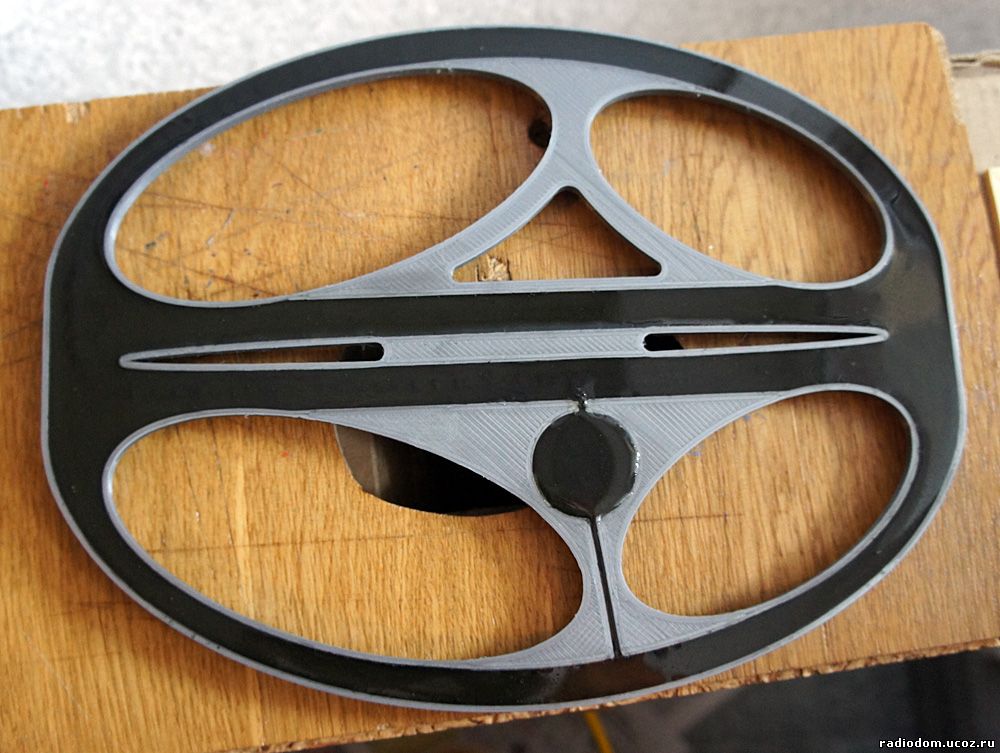

Закончил 290х220 для Смарта и Про.

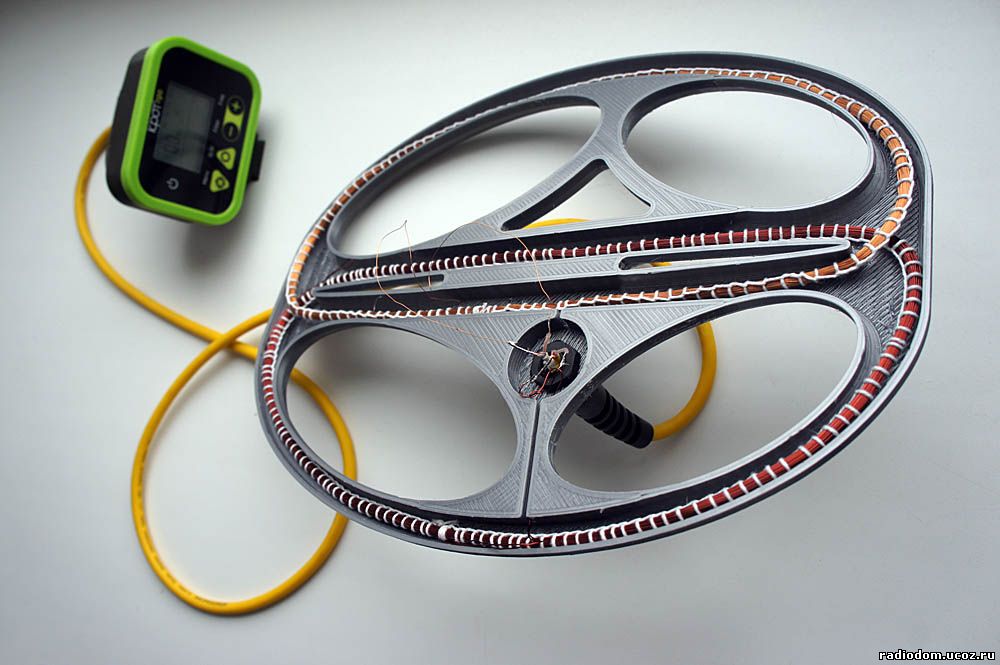

Получилась легкая и прочная. Тх-47 витков 0,4мм ,Рх-185 витков 0,18мм

Скачать файлы для печати катушки http://www.de-si-gn.com/stl/Kat_29x22.rar

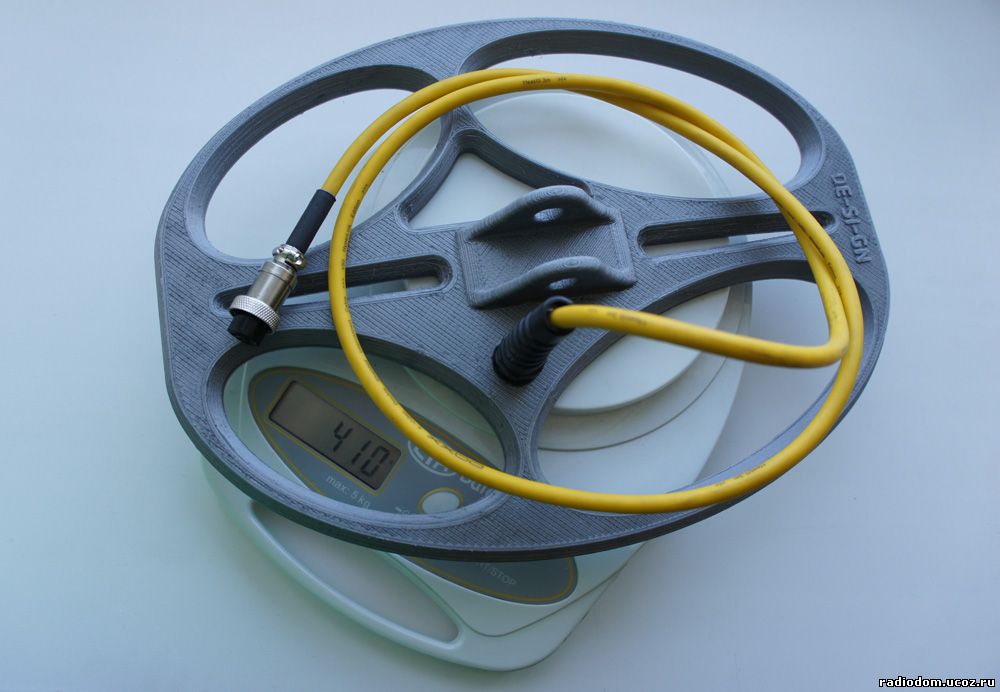

Печатать только со 100% заполнением! Вес напечатанного корпуса из PETG 120г.
Печатал сразу с ушами, но в архиве есть и отдельный вариант
Пластика мало, размер большой и PETG тяжелый, из SBS была бы значительно легче.
Плюс несколько слоев армирования со стеклотканью и стеклонитью.





Прикрепления: 9757278.jpg(73.5 Kb) · 4739226.jpg(119.0 Kb) · 4080173.jpg(87.6 Kb)


Сообщение отредактировал de-si-gn - Понедельник, 16.03.2020, 17:54

AndrewДата: Понедельник, 16.03.2020, 19:30 | Сообщение # 705
Генералиссимус
Группа: Администраторы
Сообщений: 6381
Награды: 8
Репутация: 75
Статус: Offline
Я почти уверен,  щели в зоне пересечения благотворно скажуться на термостабильносте! До этого пока не кто не догадался...)
