| mongol791 | Дата: Вторник, 03.03.2020, 12:19 | Сообщение # 616 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- (  ) С подсветкой только непонятно есть или нет.Походу нету. |
| |
| |
| --Zenit-- | Дата: Вторник, 03.03.2020, 15:14 | Сообщение # 617 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) --Zenit--, СПАСИБО!!! Подсветка наверное VLCD-?? или нет?? проверю, и 2 проводка с боку индикатора еще есть для светодиодной подсветки |
| |
| |
| arman1976 | Дата: Вторник, 03.03.2020, 18:04 | Сообщение # 618 |
|
Рядовой
Группа: Пользователи
Сообщений: 8
Статус: Offline
| Andrew, Спосибо Тогда буду ждать :)))))
|
| |
| |
| mongol791 | Дата: Вторник, 03.03.2020, 19:55 | Сообщение # 619 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline

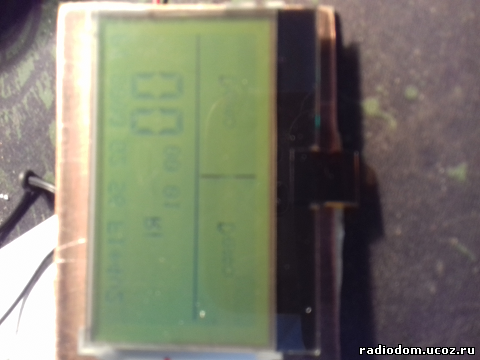

| Подключил экранчик чуть побольше,(56мм на 30мм) пока не очень хорошо получилось)) символы перевернуты, и тускло как то. Буду разбираться
|
| |
| |
| fedya_valki | Дата: Вторник, 03.03.2020, 23:50 | Сообщение # 620 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата mongol791 ( ) символы перевернуты |
| |
| |
| mongol791 | Дата: Среда, 04.03.2020, 07:10 | Сообщение # 621 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата fedya_valki ( ) Скорее всего прошивку править нужно, а это только Андрей сможет сделать
Может и так! Но еще может быть проблемка по питанию, тогда тоже бывает переворачивает ?! Прийдут LD3985 перепроверю, потому та что стоит выпаянна, и немного пришкваренная наверное )) не коректно работает.. Еще нашел схемку с таким экраном то там пару кондеров в обвязке добавить надо.??!
|
| |
| |
| --Zenit-- | Дата: Среда, 04.03.2020, 14:26 | Сообщение # 622 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Может и так! Но еще может быть проблемка по питанию, тогда тоже бывает переворачивает ?! Прийдут LD3985 перепроверю, потому та что стоит выпаянна, и немного пришкваренная наверное )) не коректно работает.. Еще нашел схемку с таким экраном то там пару кондеров в обвязке добавить надо.??!

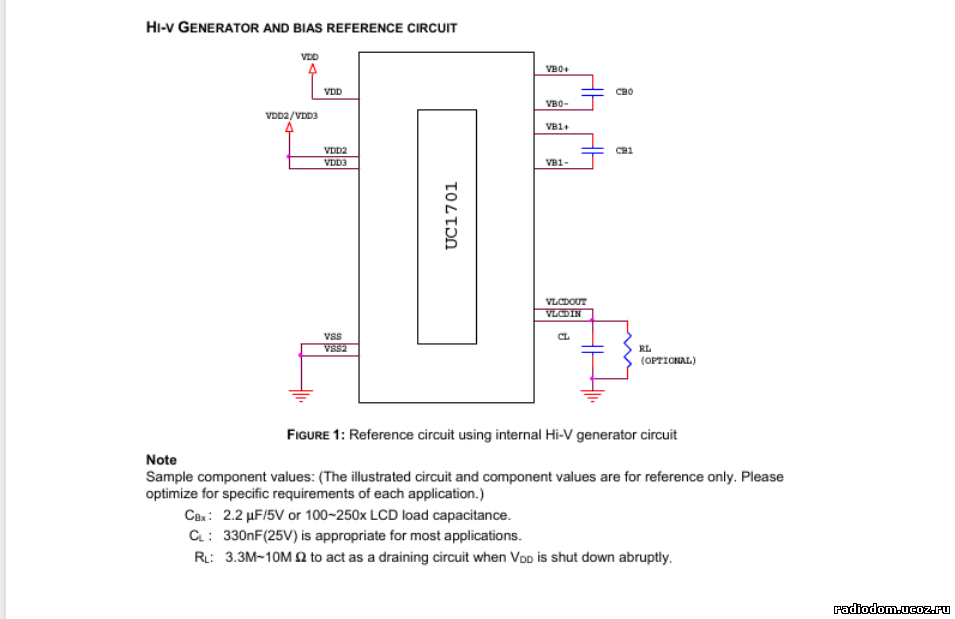

По конденсаторам

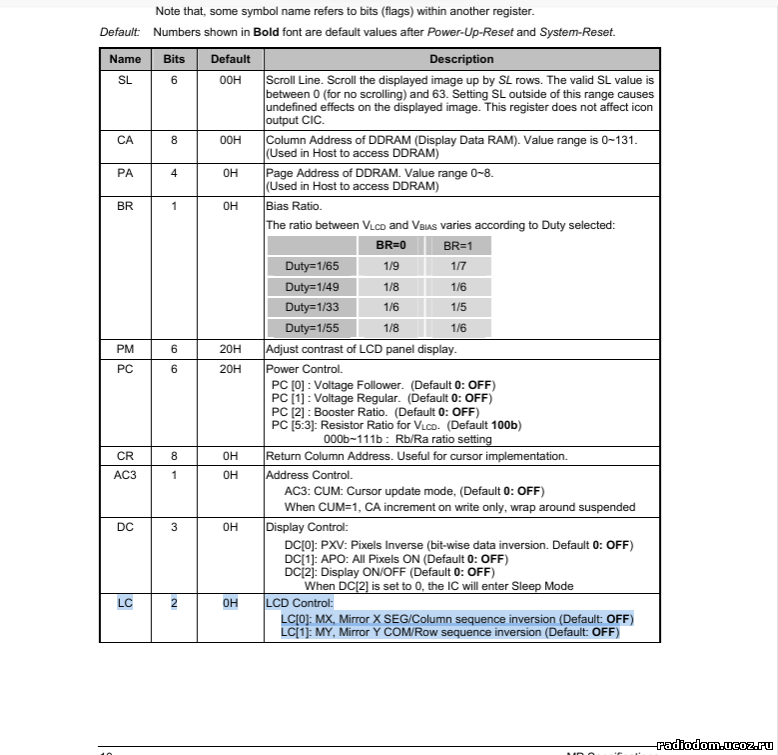

Что бы было правильное отображение в строках инициализации дисплея надо перезаписать регистры LC.
Кстати этот дисплей тоже на uc1701. Вот даташит https://docviewer.yandex.ru/view....lang=en
Сообщение отредактировал --Zenit-- - Среда, 04.03.2020, 15:07 |
| |
| |
| Andrew | Дата: Среда, 04.03.2020, 15:54 | Сообщение # 623 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7538
Статус: Offline
| Цитата fedya_valki ( ) Скорее всего прошивку править нужно |
| |
| |
| fedya_valki | Дата: Среда, 04.03.2020, 18:11 | Сообщение # 624 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Скорее всего не хватает вольт...

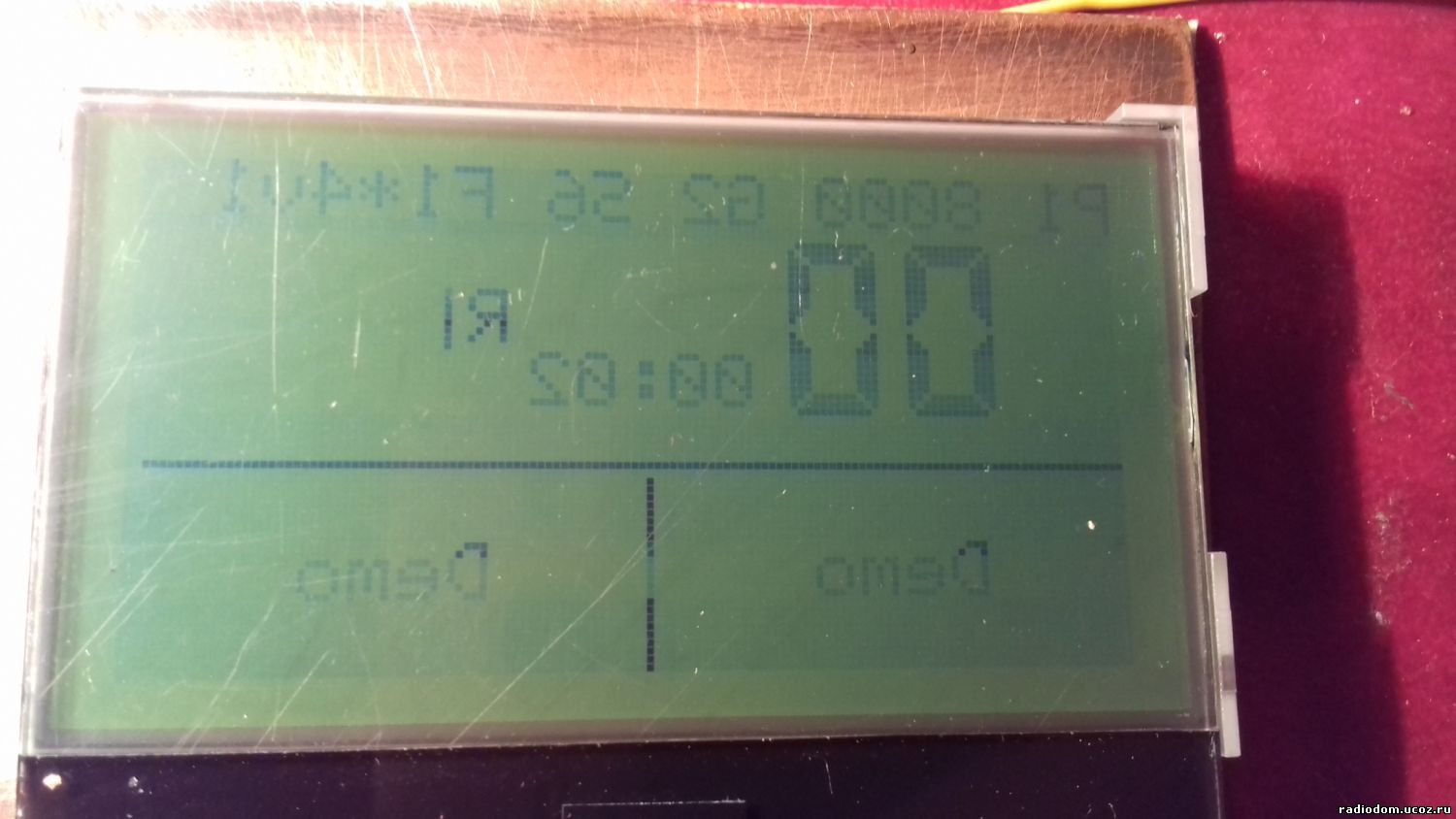

mongol791, кстати, не написал как они перевёрнуты - вверх ногами или зеркально, а по фото плохо видно из-за слабого контраста
Вольты можно мультиметром измерить - если есть 3,3 - то дисплей должен работать
|
| |
| |
| mongol791 | Дата: Среда, 04.03.2020, 23:10 | Сообщение # 625 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата fedya_valki ( ) mongol791, кстати, не написал как они перевёрнуты - вверх ногами или зеркально, а по фото плохо видно из-за слабого контрастаВольты можно мультиметром измерить - если есть 3,3 - то дисплей должен работать Цитата --Zenit-- ( ) Да,кондеры вроде добавлять надо тогда контрастность нормальная будет.С правильным отображением символов думаю что только Андрей поможет.По конденсаторам |
| |
| |
| mongol791 | Дата: Четверг, 05.03.2020, 21:45 | Сообщение # 626 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Наверное прийдется просить Андрея подправить в прошивке перевернутые символы. Контрастность еще можно будет наверное подправить, пока не пробовал.
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.03.2020, 22:35 | Сообщение # 627 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) Наверное прийдется просить Андрея подправить в прошивке перевернутые символы. Контрастность еще можно будет наверное подправить, пока не пробовал. |
| |
| |
| mongol791 | Дата: Четверг, 05.03.2020, 22:59 | Сообщение # 628 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) где можно было изображение ворочать по всякому и в итоге можно было поставить любой экран из нашей серии 7565,7567,uc1701.  или просто отдельную прошивку как было под блютуз модули...Добавлено (05.03.2020, 23:01)
---------------------------------------------
этот что у меня 7565 например,первый на очереди на переделку
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.03.2020, 23:05 | Сообщение # 629 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) тот что у меня 7565 например,первый на очереди на переделку
Сообщение отредактировал --Zenit-- - Четверг, 05.03.2020, 23:07 |
| |
| |
| fedya_valki | Дата: Четверг, 05.03.2020, 23:14 | Сообщение # 630 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата --Zenit-- ( ) Странно что с изображением проблемы. Цитата Andrew ( ) Скорее всего не хватает вольт...
Сообщение отредактировал fedya_valki - Четверг, 05.03.2020, 23:20 |
| |
| |
|
|
