Не получается настроить ФМ... как правильно это сделать?)) не понятно почему но когда включаешь в меню ФМ- динамик продолжает работать, и настроить на приемнике не получается... что то я не то сделал  wacko )))

Добавлено (19.04.2020, 21:43)
---------------------------------------------
приемник с прибором настраиваются но при выходе с инж.меню включается динамик...


TCBДата: Воскресенье, 19.04.2020, 21:52 | Сообщение # 917
Генералиссимус
Группа: Модераторы
Сообщений: 1927
Награды: 7
Репутация: 54
Статус: Offline
Цитата mongol791 ()
Не получается настроить ФМ... как правильно это сделать?)) не понятно почему но когда включаешь в меню ФМ- динамик продолжает работать, и настроить на приемнике не получается... что то я не то сделал
Для отключения динамика надо чтобы на 1 ноге DA3 появилось напряжение (т.е. закрыть VTS1) - проверьте что там у Вас происходит.

Что касается ФМ.
первое - должен открыться VTF1 и подать питание на микросхему.
второе - когда разводил плату я не правильно подключил резисторы RF4 и RF5. Вместо подтяжки к питанию, последовательно в цепь. А обнаружилось это только когда дошли до ФМ. Исправлено это только в 3-й версии платы
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

mongol791Дата: Воскресенье, 19.04.2020, 22:27 | Сообщение # 918
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата TCB ()
Исправлено это только в 3-й версии платы
У меня 3 версия. Ладненько завтра буду посмотреть, так решил проверить как ФМ работает,но не получилось пока))

EleKtrikДата: Понедельник, 20.04.2020, 21:16 | Сообщение # 919
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Дозбирав прилада. Виникло пару питаннь:
1. При налаштуванні резонансної частоти відбувається зміщення на 5640 і 9950 відповідно, так і лишати, чи зміщати в край поки не відбудеться зменшення струму?
2. До якої величини можна піднімати струм?

Сообщение отредактировал EleKtrik - Понедельник, 20.04.2020, 21:22

EleKtrikДата: Понедельник, 20.04.2020, 21:21 | Сообщение # 920
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline

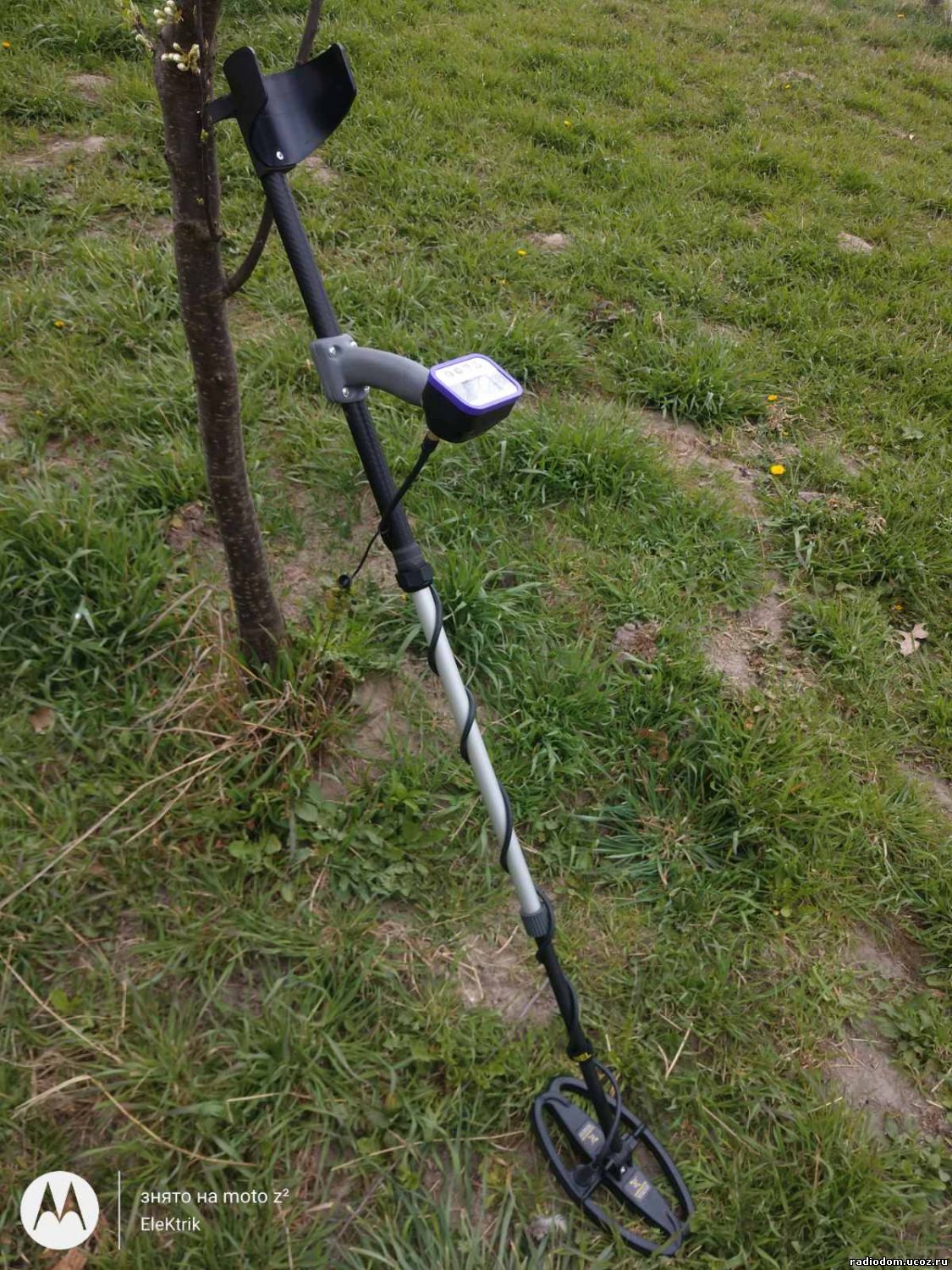

Прикрепления: 4258608.jpg (369.3 Kb)

mongol791Дата: Понедельник, 20.04.2020, 22:06 | Сообщение # 921
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата EleKtrik ()
1. При налаштуванні резонансної частоти відбувається зміщення на 5640 і 9950 відповідно
Резонансная частота настраивается автоматически (нажать с небольшим удержанием "ноль")- настраивается поочередно частота №1 а потом №2

Добавлено (20.04.2020, 22:12)
---------------------------------------------
нормально когда верхняя около 15кГц + - можно и ниже. а нижняя 8кГц + - (от 6кГц)


EleKtrikДата: Понедельник, 20.04.2020, 22:14 | Сообщение # 922
Сержант
Группа: Пользователи
Сообщений: 21
Награды: 0
Репутация: 0
Статус: Offline
Я автоматом і відлаштовував. Котушка від Кощея.

mongol791Дата: Понедельник, 20.04.2020, 22:38 | Сообщение # 923
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Награды: 15
Репутация: 17
Статус: Offline
Цитата EleKtrik ()
Я автоматом і відлаштовував. Котушка від Кощея.
можно конденсаторами подогнать, верхняя частота должна быть от10кГц до 16кГц  , нижняя не помню точно от 6 до 10кГц

Добавлено (20.04.2020, 22:42)
---------------------------------------------

Цитата EleKtrik ()
2. До якої величини можна піднімати струм?
для легких грунтов(песок ...) можно и 140 ... ставить, в среднем 100

reyДата: Вторник, 21.04.2020, 05:28 | Сообщение # 924
Полковник
Группа: Пользователи
Сообщений: 235
Награды: 1
Репутация: 2
Статус: Offline
Цитата EleKtrik ()
Котушка від Кощея
У мене котушка від Кощея Х45. Для частоти 8 кГц я поставив конденсатор 0,1 мкФ,  отримав 7853 Гц. Кощеєвська котушка  на 15 кГц у мене працює не дуже добре, струм малий, тож я її налаштував на 12 кГц. Для цього використав два параленьно з'єднаних конденсатори 47n + 22n. Але мені не подобається кощеєвська котушка в роботі з Кротом, тому замовив спеціально для Крота, чекаю.

AndrewДата: Вторник, 21.04.2020, 09:29 | Сообщение # 925
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Награды: 17
Репутация: 86
Статус: Offline
Цитата EleKtrik ()
зміщення на 5640 і 9950 відповідно,
Уменьшайте СВ8.1 (примерно по 0.047 мкф -оба) пока не выйдите примерно на 8-15. кгц

farhet2Дата: Вторник, 21.04.2020, 11:18 | Сообщение # 926
Майор
Группа: Пользователи
Сообщений: 96
Награды: 4
Репутация: 1
Статус: Offline

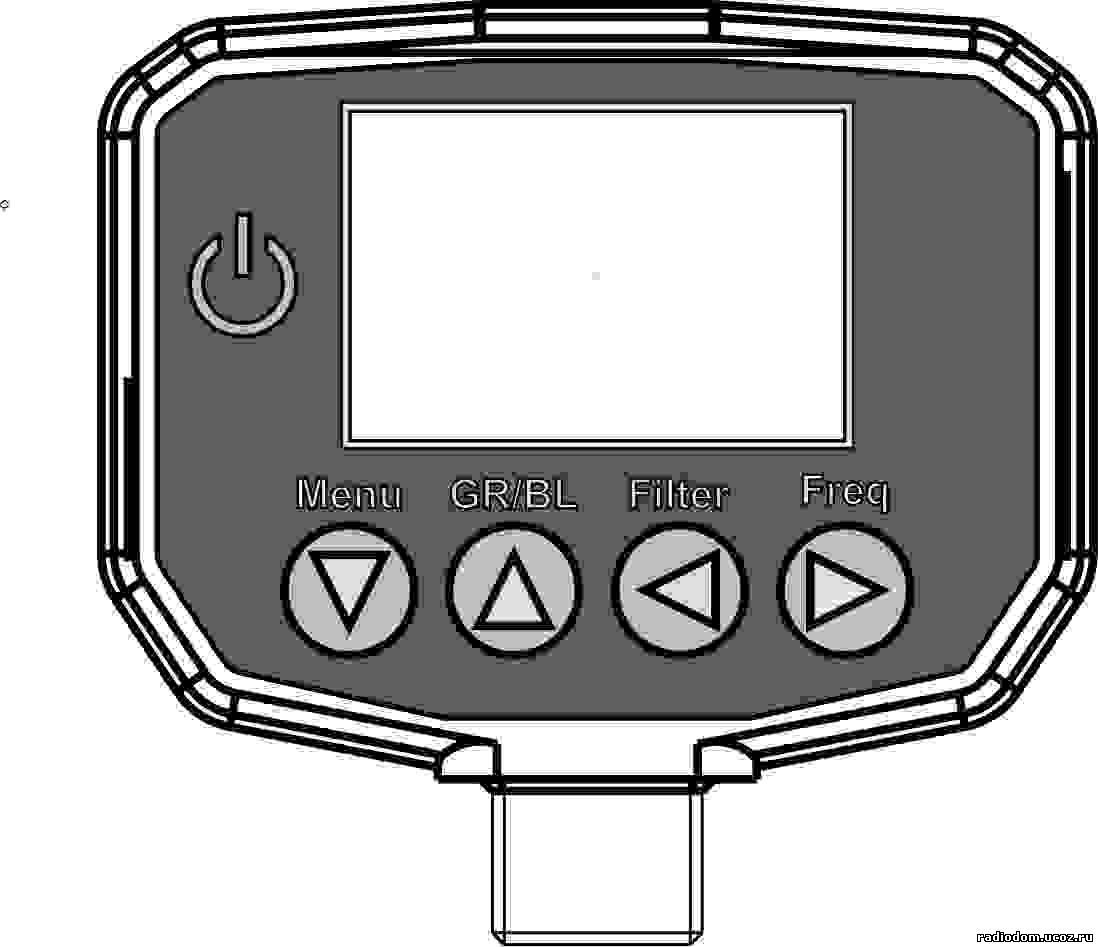

Нарисовал наклейку к своему варианту корпуса металлоискателя Крот ПРО. К слову, на 90% все детали прибора напечатаны на 3D принтере. Модели катушек тоже можно скачать на канале.
Ссылка на скачивание STL: https://u.to/-vcoGA






Если будет интерес, можно снять серию видео по подводной модификации Крот Смарт.


Может кому пригодится комплект быстросъёмных креплений к разным штангам/блокам? Файлы по ссылке под видео
Прикрепления: 2945031.jpg (79.6 Kb) · 1816736.jpg (89.0 Kb)


Сообщение отредактировал farhet2 - Вторник, 21.04.2020, 11:31

schwarzrotschwarz13Дата: Вторник, 21.04.2020, 19:29 | Сообщение # 927
Сержант
Группа: Пользователи
Сообщений: 36
Награды: 0
Репутация: 0
Статус: Offline
Подскажите пожалуйста:свожу баланс катушки(d=17см,TX-48,RX-180-частоты 8500 и 16500,при емкостях 100нФ и 220нФ,сопротивление экрана 0.5-1.2КОм) по осциллографу(всё как положено сводится(до 23мВ),проходя через "ноль" амплитуда опять плавно возрастает без резких скачков).Но если сводить баланс кротом про,то катушка оказывается не сведенной. Разбаланс порядка 500мВ и ниже никак,а от легкого прикосновения к обмоткам показывает 3300мв,ток при этом всём 72мА. Можно ли вообще кротом сводить баланс или это борьба с ветряными мельницами?

--Zenit--Дата: Вторник, 21.04.2020, 22:19 | Сообщение # 928
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата schwarzrotschwarz13 ()
дскажите пожалуйста:свожу баланс катушки(d=17см,TX-48,RX-180-частоты 8500 и 16500,при емкостях 100нФ и 220нФ,сопротивление экрана 0.5-1.2КОм) по осциллографу(всё как положено сводится(до 23мВ),проходя через "ноль" амплитуда опять плавно возрастает без резких скачков).Но если сводить баланс кротом про,то катушка оказывается не сведенной. Разбаланс порядка 500мВ и ниже никак,а от легкого прикосновения к обмоткам показывает 3300мв,ток при этом всём 72мА. Можно ли вообще кротом сводить баланс или это борьба с ветряными мельницами?
Так и должно быть.23 мв у вас на концах Rx,а Крот  показывает напряжение после операционного усилителя. Если сведете осцилографом до ноля и Крот тогда покажет ноль.
Для удобства сведения Кротом что бы напряжение резко не прыгало при сдвиге обмоток  выставьте ток 30-40 мА.
Катушку можно досвести кусочком феррита,медной монеткой и кусочком фольги.
Вот тут свожу Смартом.Ток 40 ма.
http://www.radiodom.org/forum/11-125-49

Сообщение отредактировал --Zenit-- - Вторник, 21.04.2020, 22:30

TCBДата: Вторник, 21.04.2020, 22:33 | Сообщение # 929
Генералиссимус
Группа: Модераторы
Сообщений: 1927
Награды: 7
Репутация: 54
Статус: Offline
Цитата schwarzrotschwarz13 ()
частоты 8500 и 16500
Это граничные значения для диапазонов. В схеме на главной странице это написано.
Поэтому реально резонансная частота может быть выше, а прибор на нее настроиться не может...
Надо частоту немного понизить (увеличив емкость). Тогда и ток, наверное, появится.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/

--Zenit--Дата: Вторник, 21.04.2020, 22:57 | Сообщение # 930
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Награды: 32
Репутация: 48
Статус: Offline
Цитата TCB ()
Цитата schwarzrotschwarz13 ()частоты 8500 и 16500
Это граничные значения для диапазонов. В схеме на главной странице это написано.
Поэтому реально резонансная частота может быть выше, а прибор на нее настроиться не может...
Надо частоту немного понизить (увеличив емкость). Тогда и ток, наверное, появится.
Когда резонанс в нижний диапазон не попадает тока нет и частоты устанавливаются фантомно.Может быть любая,но тока не будет.
Сейчас делаю катушку.Нижняя настроилась на 8540 Гц и все прекрасно работает.Ток выдает под 200 ма.
