| grean2012aa | Дата: Воскресенье, 02.04.2023, 11:24 | Сообщение # 91 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Цитата viktorIvanych56 (  ) Добрый. Я не понял вопроса, что и на какой сайт вы выложили, сделайте PrintScreen экрана пожалуqста.С гербами вроде всё в порядке
Вопросов нет , просто хотел посмотреть. PCBWay тоже самое.
Платы ТСВ нормально открываются
Сообщение отредактировал grean2012aa - Воскресенье, 02.04.2023, 11:33 |
| |
| |
| viktorIvanych56 | Дата: Воскресенье, 02.04.2023, 14:22 | Сообщение # 92 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline

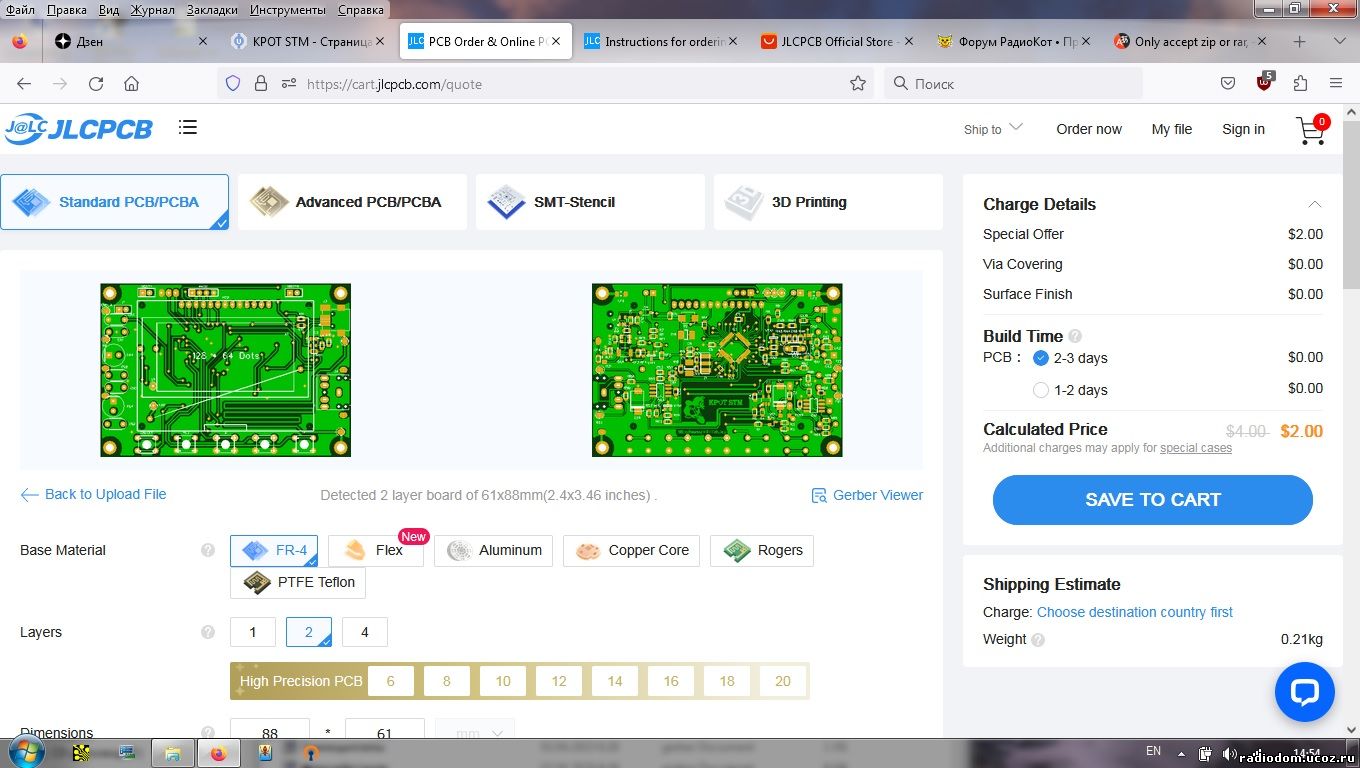

| grean2012aa, Все свои платы делал сам, никогда их ни где не заказывал. Зашёл на этот ваш сайт, закинул на страницу https://cart.jlcpcb.com/quote сжатый krot_stm_gerberx2 rar файл ..... получил вот такой результат.
Не понятно зачем вам рассматривать гербы средствами этого сайта? Почему вам не исследовать их родной GerbMagic прогой, а в диптрейсе могли править их на свой лад.
Добавлено (02.04.2023, 15:24)
---------------------------------------------
Добрый день, уважаемый TCB,! Если честно, то с технической точки зрения, ваша плата мне нравится больше нежели моя.
Просто сделал бы по вашей если б не затупил с заказом жк дисплея, он размерами чуть больше (ну как бы получше для людей со слабым зрением).
Когда я разводил не особо заморачивался с аналоговой землёй, это факт! Делал чисто для себя не преследуя коммерческих или других каких то целей, не думал что кто то будет повторять. Всё уже спаяно и работает пока в демо режиме.
Корпуса нет, кабеля и катушек нет, всё это мне сделать ещё предстоит, ну а во включенном состоянии в режиме G1. S3 цифры ВДИ по нулям, 10 мв разбаланса. Это хорошо или плохо? Что скажете.... Ночная попытка решить вопрос вашего замечания пока потерпела фиаско.
У нас в регионе потеплело, стаял снег, что означает начало дачного сезона, нужно будет обрабатывать на даче деревья кустарники, копать, сажать, делать прививки..... из чего следует, что времени занятиями радио до осени, у меня не будет, а если и будет то совсем немножко. Я там на плате ночью подправил немножко, посмотрите может этого будет достаточно, с уважением , от рядового ...
Сообщение отредактировал viktorIvanych56 - Воскресенье, 02.04.2023, 23:14 |
| |
| |
| TCB | Дата: Воскресенье, 02.04.2023, 16:11 | Сообщение # 93 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1926
Статус: Offline
| Цитата viktorIvanych56 ( ) во включенном состоянии в режиме G1. S3 цифры ВДИ по нулям, 10 мв разбаланса. Это хорошо или плохо?
Но ориентироваться на мои ощущения сильно не стоит. Дело в том что у меня опыта реального копа вообще нет, поэтому дать объективную оценку я не могу...
Честно говоря интерес к этой теме у меня уже давно подостыл. Приходится заниматься платами только потому, что ни кто больше в это впрягаться не хочет...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| grean2012aa | Дата: Воскресенье, 02.04.2023, 16:32 | Сообщение # 94 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Цитата viktorIvanych56 ( ) Не понятно зачем вам рассматривать гербы средствами этого сайта?
Перед заказом хочется увидеть что у изготовителя все нормально отображается, и у них не возникнет вопросов при проверке проекта.
|
| |
| |
| viktorIvanych56 | Дата: Воскресенье, 02.04.2023, 17:08 | Сообщение # 95 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| grean2012aa, Ну почему у них так отображается, поверьте я не в курсе и помочь не могу, а чтоб всё проверить ставьте https://www.diptrace.com/rus/download/download-diptrace/ и будет вам счастье. Ещё как вариант купите готовую от TCB, 100% проверенную на деле, как вам такое предложение...
Сообщение отредактировал viktorIvanych56 - Воскресенье, 02.04.2023, 17:09 |
| |
| |
| grean2012aa | Дата: Воскресенье, 02.04.2023, 18:33 | Сообщение # 96 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Цитата viktorIvanych56 ( ) |
| |
| |
| TCB | Дата: Воскресенье, 02.04.2023, 21:26 | Сообщение # 97 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1926
Статус: Offline
| Цитата viktorIvanych56 ( ) как вариант купите готовую от TCB, 100% проверенную на деле, как вам такое предложение...
Предложение хорошее, но есть одно но - у меня нет ни одной такой платы и я их даже в живую не видел...
И поэтому я их продавать не могу...
Так что варианты:
- заказать у китайцев;
- или у Андрея
- возможен вариант что у кого то есть лишняя
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Воскресенье, 02.04.2023, 21:30 |
| |
| |
| viktorIvanych56 | Дата: Воскресенье, 02.04.2023, 21:40 | Сообщение # 98 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline

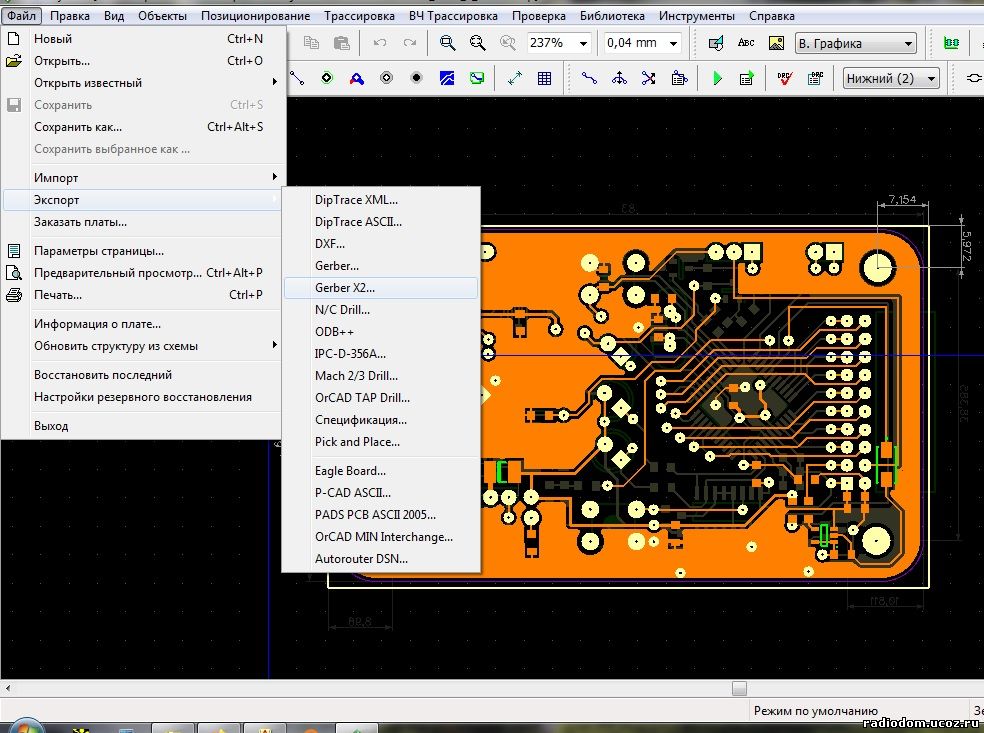

| grean2012aa, Отлично, теперь открываем дип файл, идём в меню/ файл_/экспорт/гербер/ выбираем нужный слой ,жмём кнопку предпросмотра и наслаждаемся видом. А с нажатой на клаве кнопкой Ctrl можно выбрать на предпросмотр одновременно 2 и более слоя. Посмотрели... допустим что то не нравится, возвращаемся в редактор , правим...... там же, в меню окна экспорта герберов, есть возможность экспорта по одному слою или сразу всех слоёв необходимых для производства нашей платы. Всего делов то... Имея эти возможности вы становитесь в не зависимости от действий какого либо человека, свободу выбора компонента и его расположения на плате и так далее. Тем более если стоит прога значит вы ей пользовались, а если пользовались значит можете и сами редактировать, менять комоненты на плате ну и тому подобное...... довольно уже тролить..... предлагаю вам поучаствовать в продолжении и улучшения прибора, внести так сказать свою лепту в наше нелёгкое дело.
Пошла движуха на форуме
Интересно узнать удалось ли вам сделать заказ, какие сроки, стоимость?
Сообщение отредактировал viktorIvanych56 - Воскресенье, 02.04.2023, 22:51 |
| |
| |
| grean2012aa | Дата: Понедельник, 03.04.2023, 03:59 | Сообщение # 99 |
|
Лейтенант
Группа: Пользователи
Сообщений: 41
Статус: Offline
| Цитата TCB ( ) - возможен вариант что у кого то есть лишняя
Цитата viktorIvanych56 ( ) Интересно узнать удалось ли вам сделать заказ, какие сроки, стоимость?
Заказал на PCBWAY, срок изготовления 4 дня. Первый заказ 5$ в подарок, то есть 5 плат бесплатно, пересылка 8$. Заказал на Казахстан, в РФ не отправляют. Потом еще одна пересылка из Казахстана, когда получу не знаю. Заказываю детали на Али, и почти все посылки не приходят, ждешь надеешься, и не чего! |
| |
| |
| paunov_d | Дата: Среда, 05.04.2023, 20:32 | Сообщение # 100 |
 Генерал-майор
Группа: Пользователи
Сообщений: 258
Статус: Offline
| Привет Андрей, у меня вопрос. Можно ли использовать "STM32F030c8t6" В КРОТ-СТМ. Привет.
|
| |
| |
| viktorIvanych56 | Дата: Четверг, 06.04.2023, 14:05 | Сообщение # 101 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| paunov_d, Добрый день! У меня GD32F103C8T6 не заработал. думаю что нет, ядро цпу несколько отличается. Если только перекомпилировать прошивку ....
Сообщение отредактировал viktorIvanych56 - Четверг, 06.04.2023, 16:26 |
| |
| |
| paunov_d | Дата: Четверг, 06.04.2023, 17:28 | Сообщение # 102 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 258
Статус: Offline
| Привет ВикторИваныч56. У меня "STM32F103C8T6" но есть несколько плат от Домашней сигнализации "Парадокс"который имеет «STM32F030C8T6», и поэтому я задался вопросом, можно ли его использовать. Но его можно перекомпилировать
только тот, кто создал исходники, т.е. Андрей. С уважением. Привет.
|
| |
| |
| Andrew | Дата: Пятница, 07.04.2023, 14:14 | Сообщение # 103 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Не каждый контроллер где есть с8т6 подойдёт даже после перекомпиляции...там разные аппаратные средства..
|
| |
| |
| paunov_d | Дата: Воскресенье, 09.04.2023, 18:48 | Сообщение # 104 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 258
Статус: Offline
| Привет, ВикторИваныч56.У меня вопрос по "Diptrace".Может ли эта программа генерировать PDF-файл?в масштабе 1:1. из которого я могу сделать печатную плату, так как в Болгарии нет производителя печатных плат, который работает с
это программа "Diptrace".С уважением. Привет.
Сообщение отредактировал paunov_d - Воскресенье, 09.04.2023, 18:50 |
| |
| |
| viktorIvanych56 | Дата: Вторник, 11.04.2023, 00:43 | Сообщение # 105 |
|
Сержант
Группа: Пользователи
Сообщений: 36
Статус: Offline
| paunov_d, Привет. PDF-файлы нет. Программа генерирует на экспорт Gerber файлы, все необходимые для производства.
Файлы прибора я выкладывал в Сообщении # 84. Все производители плат работают с этими файлами. Какие то трудности с заказом или вы решили сделать своими руками. У меня вопрос печатной платы это вопрос двух свободных выходных дней.
Сообщение отредактировал viktorIvanych56 - Вторник, 11.04.2023, 00:45 |
| |
| |
|
|
