Простой микроконтроллерный Пинпоинтер
|
|
| Blin4iK | Дата: Пятница, 02.10.2015, 19:39 | Сообщение # 346 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Такой вопрос на тиньке 25 2 и 3 ноги местами менять не нужно делать согласно печатки автора
|
| |
|
|
| TCB | Дата: Пятница, 02.10.2015, 21:39 | Сообщение # 347 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата Blin4iK (  ) тиньке 25 2 и 3 ноги местами менять не нужно
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| oliva1 | Дата: Понедельник, 26.10.2015, 02:58 | Сообщение # 348 |
|
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
| Ребята, а кто-нибудь пробовал вместо светодиода, по схеме, ставить вибромотор от мобильника?
Будет работать?
|
| |
|
|
| Arbalet91 | Дата: Понедельник, 26.10.2015, 08:33 | Сообщение # 349 |
|
Полковник
Группа: Пользователи
Сообщений: 151
Статус: Offline
| oliva1, если просто моторчик поставить то работать не будет, как вариант попробовать через транзистор подключить.
Продажа графита!
http://radiodom.org/forum/9-73-1
|
| |
|
|
| slbast | Дата: Среда, 23.12.2015, 01:20 | Сообщение # 350 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Eddy 71 на своём сайте выложил небольшую платку для подключения "вибрика" от мобилки к прибору.
http://smartelectronix.biz/publ/plata_upravlenija_vibromotorom_dlja_metalloiskatelja/1-1-0-76
схемка простецкая - можно сразу развести на плате.
|
| |
|
|
| scroll15 | Дата: Понедельник, 15.02.2016, 20:51 | Сообщение # 351 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Доброго времени суток.
Делаю пин и столкнулся с проблемой включения прибора.
1) можно кнопку с фиксацией. ( но нет подходящей. высота маленькая от платы)
2) можно на 555 таймере тактовую кнопку или на ТМ2.
наверное самый нормальный варриант
3) В контроллере реализовать включение тактовой кнопкой.
Возможно ли?
Сообщение отредактировал scroll15 - Понедельник, 15.02.2016, 20:57 |
| |
|
|
| de-si-gn | Дата: Вторник, 16.02.2016, 07:26 | Сообщение # 352 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата scroll15 ( ) 1) можно кнопку с фиксацией. ( но нет подходящей. высота маленькая от платы)
Для платы самая маленькая PB-22E60, Кнопка миниатюрная с фиксацией, 5.8х5.8 мм (0.1A 30VDC) (PS580L)
|
| |
|
|
| scroll15 | Дата: Вторник, 16.02.2016, 16:38 | Сообщение # 353 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Вы думаете я не знаю об этих кнопах?
Высота от платы, до внешней кнопки 6мм
Не пойдёт по высоте.
И ещё один минус, очень длинный ход у этих кнопок.
Мне подходят только тактовые кнопки. Или програмно в "тиньке", или ТМ2.
В любом случае спасибо за ответ
PS
На "тиньке" есть свободных два вывода (5,7) можно использовать.Добавлено (16.02.2016, 17:38)
---------------------------------------------
de-si-gn,
Не могли бы Вы снять видео как пъезик слышно в корпусе?
Думаю что тихо будет нужно "бузер" ставить.
Сообщение отредактировал scroll15 - Вторник, 16.02.2016, 09:43 |
| |
|
|
| de-si-gn | Дата: Вторник, 16.02.2016, 22:37 | Сообщение # 354 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата scroll15 ( ) Не могли бы Вы снять видео как пъезик слышно в корпусе?
Отверстий в корпусе у меня нет, поэтому пьезик звучит тихо.
Но главное в пине вибромотор, и рука сигнал чувствует,и слышно его хорошо (корпус резонирует).
Сообщение отредактировал de-si-gn - Вторник, 16.02.2016, 22:39 |
| |
|
|
| scroll15 | Дата: Воскресенье, 13.03.2016, 14:02 | Сообщение # 355 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Ясно, спасибо за ответ.
Добавлено (13.03.2016, 15:02)
---------------------------------------------
Доброго всем дня.
Собрал пин на новой платке, есть проблема нет (1 вольт) в указанной точке на схеме. (0,5мВ) и никак не подымается.
До кондёра 10нан есть 4 вольта, после 14мВ, после диода 0,2мВ
(кондёры менял, ничего не выходит. всё то жэ самое)
чет завис я конкретно..........
поправте пож. подскажите куда смотреть?
Мож, платку выложить в ЛАЙ.
детали перед впайкой проверял, проц 15 тинька.
Сообщение отредактировал scroll15 - Воскресенье, 13.03.2016, 14:27 |
| |
|
|
| TCB | Дата: Воскресенье, 13.03.2016, 19:38 | Сообщение # 356 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата scroll15 ( ) подскажите куда смотреть?
С4 отсекает постоянку, а на VD1 и VD2 собран выпрямитель. Нет генерации - нет напряжения в контрольной точке.
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| scroll15 | Дата: Воскресенье, 13.03.2016, 19:44 | Сообщение # 357 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
| Да, спасибо. Всё оказалось проще. Заменил керамику на плёнку С4.
|
| |
|
|
| ujosvec | Дата: Среда, 22.06.2016, 15:46 | Сообщение # 358 |
 Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline
| Цитата TCB (  ) Ну раз появилась новая прошивка, то нужна и новая плата...

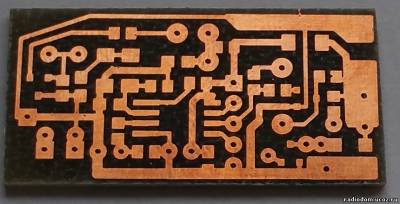

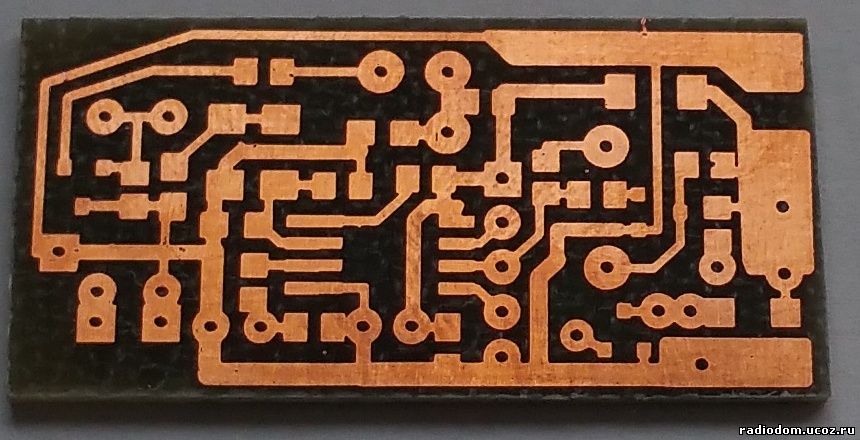

Я сделал PCB. Даже несколько частей отсутствуют.
Andrew, Я сделаю видео c ATtiny13!
Сообщение отредактировал ujosvec - Среда, 22.06.2016, 15:48 |
| |
|
|
| ujosvec | Дата: Четверг, 23.06.2016, 17:54 | Сообщение # 359 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 378
Статус: Offline

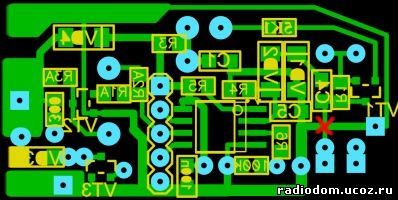

| TCB, Ошибка на печатной плате!!!
Сообщение отредактировал ujosvec - Четверг, 23.06.2016, 18:06 |
| |
|
|
| TCB | Дата: Четверг, 23.06.2016, 19:30 | Сообщение # 360 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 2492
Статус: Offline
| Цитата ujosvec ( ) Ошибка на печатной плате!!!  .
Сегодня купил ATtiny13, так что на днях мог наступить на те же грабли повторно!!!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Четверг, 23.06.2016, 19:33 |
| |
|
|
