Простой микроконтроллерный Пинпоинтер
| |
| sparkingsparking | Дата: Среда, 11.04.2018, 21:14 | Сообщение # 1336 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Snejok, Такие кнопки в китае продают. Можно и из фонарика. Причем есть разные цвета и даже прозрачные, как раз для сенсора , при включении кнопка будет красным светится.
https://ru.aliexpress.com/item.....kLDYhA
Сообщение отредактировал sparkingsparking - Среда, 11.04.2018, 21:15 |
| |
| |
| Andrzej | Дата: Четверг, 12.04.2018, 08:32 | Сообщение # 1337 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Odpaliłem gnoma. Działa według tego schematu tylko jest na nim błąd. Ogólnie na razie mam kiepski zasięg, ale ważne , że odpalił
|
| |
| |
| 4ff5fd2 | Дата: Четверг, 12.04.2018, 09:00 | Сообщение # 1338 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Andrzej,
когда надоест экспериментировать  , сделай на 1 транзисторе , преимущества тут . http://www.radiodom.org/forum/2-2-25732-16-1522679750
W procesie okazało się, że do dobrej pracy pinpoyntera konieczne jest:
- Zbierz generator za pomocą schematu autotranzystorowego; dla wątpiących można przeczytać tutaj http://vash-ru.net/anker/a_pp_q-meter5.shtml
- ferryt do użycia Ф10 u=400 ; z ferrytami z filtrów tłumienia szumów czułość zmniejsza się o dwa lub więcej razy (współczynnik jakości wpływa na ferryt);
- Brak przedmiotów metalowych jest bliżej niż 5 cm od ferrytu;
- użyć tranzystora z maksymalnym wzmocnieniem prądu (na przykład BC857C);
- Kondensator C2 może być albo cm z TKE NP0, albo polipropylen (lub polistyren). Jeśli C2 jest ustawione na cm X7R i gorzej, lub kliszy z dielektryc poliester i tym podobne, czułość zmniejsza się o około półtora raza.
- Kondensator C3 może być albo smd z TKE nie gorszy niż X7R, albo jakikolwiek film.
- Zastosowany termistor zapewnia stabilną pracę w zakresie temperatur roboczych;
- wymiary PP są wystarczające, aby uniemożliwić dostanie się rąk w bagno
- bez zapinania PP lepiej nie używać - będzie zgubiony
-Dlaczego alkaliczna moc 3x AAA? Po zużyciu z sygnałem około 3 mA bez wibracjowania bateriami AAA wytrzyma 300 godzin pracy, czyli co najmniej rok dla gliniarza. -
Сообщение отредактировал 4ff5fd2 - Четверг, 12.04.2018, 09:22 |
| |
| |
| kastet1410 | Дата: Пятница, 13.04.2018, 17:11 | Сообщение # 1339 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Не могу вкурить фишку с термистором параллельно кондеру на 1мкы,по сути мы же шунтируем питание....
|
| |
| |
| sparkingsparking | Дата: Пятница, 13.04.2018, 17:18 | Сообщение # 1340 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Испытание сенсорного пина под водой, тест на вкл-выкл....
|
| |
| |
| 4ff5fd2 | Дата: Пятница, 13.04.2018, 17:46 | Сообщение # 1341 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата kastet1410 (  ) Не могу вкурить фишку с термистором
оно работает
долго рассказывать
зы был занят
Чтобы скомпенсировать температурный дрейф напряжения база - эмиттер (2 мВ / град ), устанавливаем делитель R3/Rt. Rt имеет сопротивление при 0 градусах 33ком, при 25град 10ком ; при 40град 5,5 ком.
Для диапазона (0 град -25град ) подбираем терморезистор из имеющихся номиналов , а на 40град , когда происходит перекомпенсация , добавляем 1,5ком обычный. Это все годится , если транзистор работает при среднем токе коллектора порядка 100мкА , при высокодобротных катушке и С2 .
Если добротность компонентов схемы, L или C2, низкая - ток коллектора увеличивается и нужна другая схема термокомпенсации.
В точке соединения R3,C1 напряжение около 2В после настройки 0,8В на С5. Обычный цифровой тестер показывает напряжение на 0,15В меньше , поэтому показания будут для настройки около 0,65В.
Сообщение отредактировал 4ff5fd2 - Пятница, 13.04.2018, 18:50 |
| |
| |
| kastet1410 | Дата: Пятница, 13.04.2018, 18:43 | Сообщение # 1342 |
|
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
| Цитата 4ff5fd2 ( ) оно работает
долго рассказывать
Посмотрим) термистор приобрёл,интересно,что получится...Добавлено (13.04.2018, 18:43)
---------------------------------------------
Цитата sparkingsparking ( ) Испытание сенсорного пина под водой, тест на вкл-выкл....
А модель этого корпуса с крышечкой есть в свободном доступе?
Как там в нутрях организовали соединение датчика ...зарядки и т.д?
|
| |
| |
| sparkingsparking | Дата: Пятница, 13.04.2018, 21:46 | Сообщение # 1343 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| kastet1410, Видео с платой сенсорного пина на предыдущей странице.
|
| |
| |
| b1ohazard | Дата: Понедельник, 16.04.2018, 23:16 | Сообщение # 1344 |
 Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
| sparkingsparking, возможно Вы уже писали и я пропустил, но честно ненашел. А что за аккумы (типоразмер) используете в своем пине (тот что на предыдущей странице сенсорный) и на Али брали с батарейным отсеком таким?
|
| |
| |
| sparkingsparking | Дата: Вторник, 17.04.2018, 09:45 | Сообщение # 1345 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| b1ohazard, 16340 тип называется, к ним держалки пластиковые CR123.
|
| |
| |
| Andrzej | Дата: Четверг, 19.04.2018, 21:15 | Сообщение # 1346 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Jak zwiększyć głośność buzzera?? Trochę cicho gra.
|
| |
| |
| 4ff5fd2 | Дата: Четверг, 19.04.2018, 21:47 | Сообщение # 1347 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата Andrzej ( ) Jak zwiększyć głośność buzzera?? Trochę cicho gra. |
| |
| |
| orlovgege | Дата: Понедельник, 23.04.2018, 10:24 | Сообщение # 1348 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Цитата de-si-gn ( ) Печатку для корпуса с сенсором рисовал на основе платы отА |
| |
| |
| de-si-gn | Дата: Понедельник, 23.04.2018, 11:48 | Сообщение # 1349 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

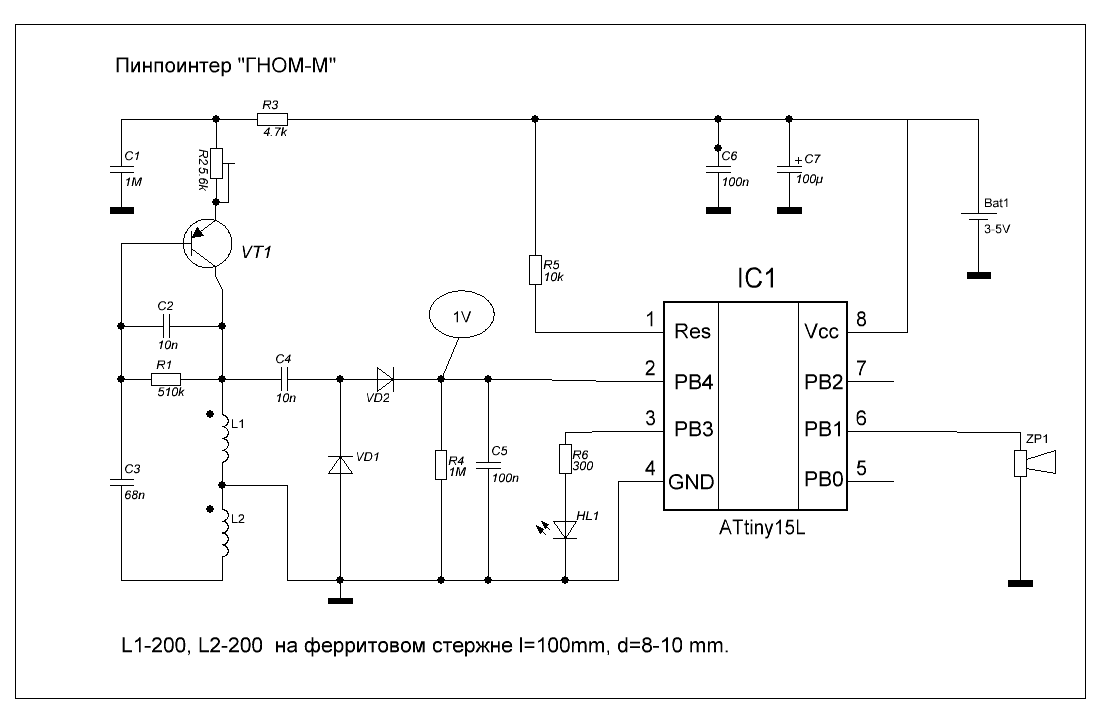

| orlovgege, самая первая схема Гнома http://www.radiodom.ucoz.ru/index/pinpointer_quot_gnom_m_quot/0-8
"Подбор" на плате - это переменник R2 на схеме
BAV99 на плате - это VD1 и VD2 на схеме
Сообщение отредактировал de-si-gn - Понедельник, 23.04.2018, 11:53 |
| |
| |
| orlovgege | Дата: Понедельник, 23.04.2018, 19:45 | Сообщение # 1350 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline

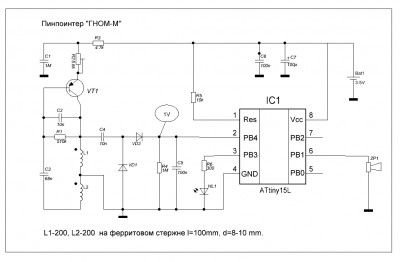

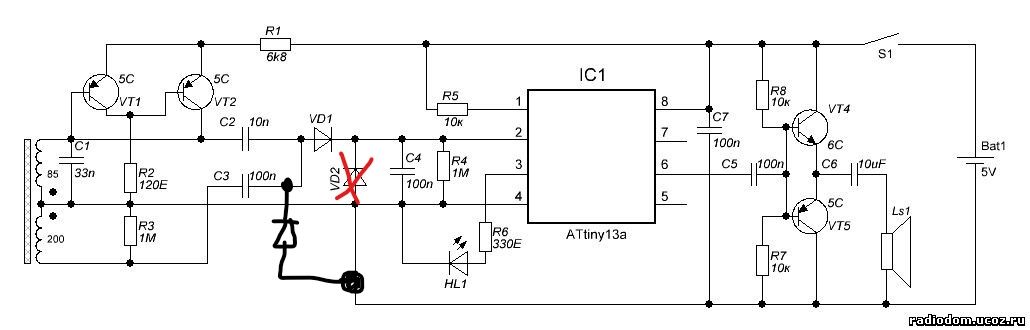

| Уф. Все посмотрел, по плате, и согласно плате привел схему в нажлежащий вид. Приложу может кому полезно будет. Судя по датчику для низкого уровня надо замкнуть точку А.
|
| |
| |
|
|
