| Я нашел эту сволочь! Подключил к лабораторному блоку питания, и когда проявлялись косяки вырастал ток потребления до 200mA, а транзик рассчитан на 115 по даташиту, хотя и до 800 импульсно, отключил вибру и всё как бабка отшептала. Непонятно только почему в момент относа, может не сама вибра, а транзик в её цепи. В понедельник проверю детальнее.
|
| |
| |
| sparkingsparking | Дата: Понедельник, 09.04.2018, 21:16 | Сообщение # 1322 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

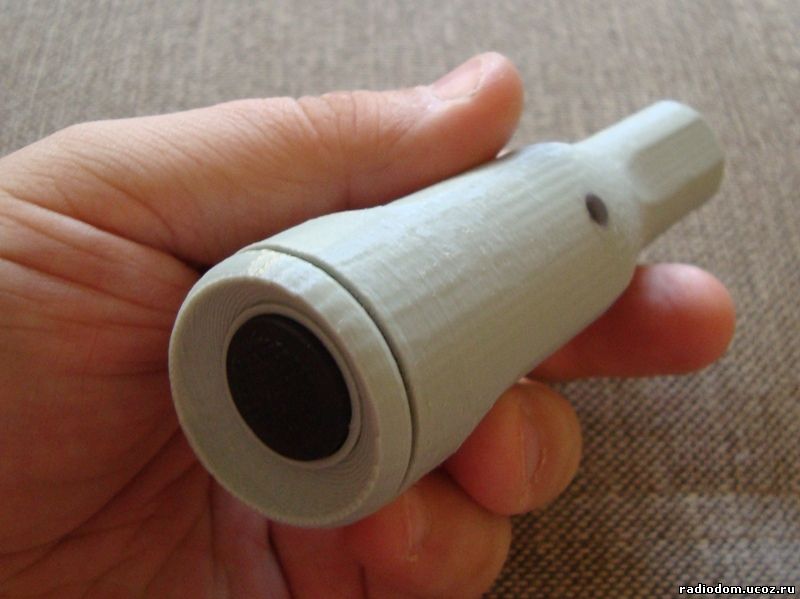

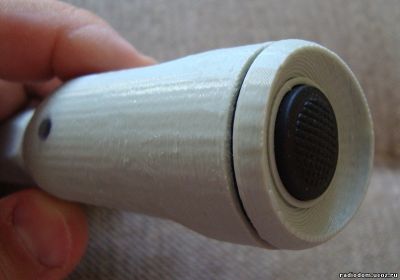

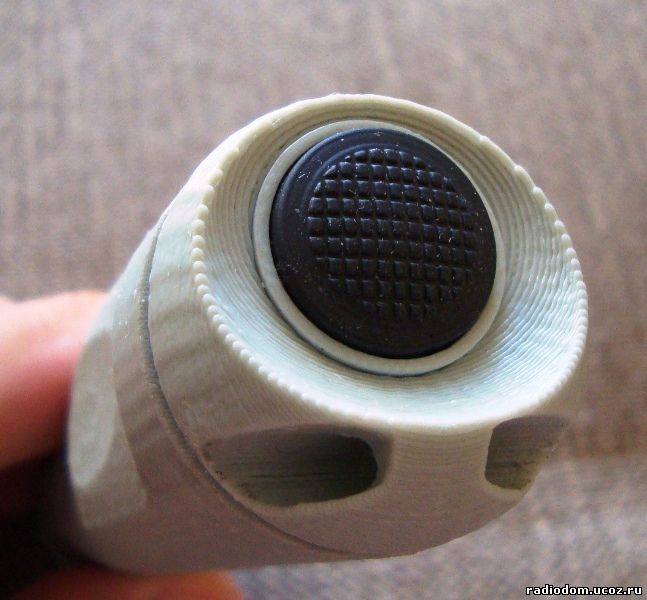

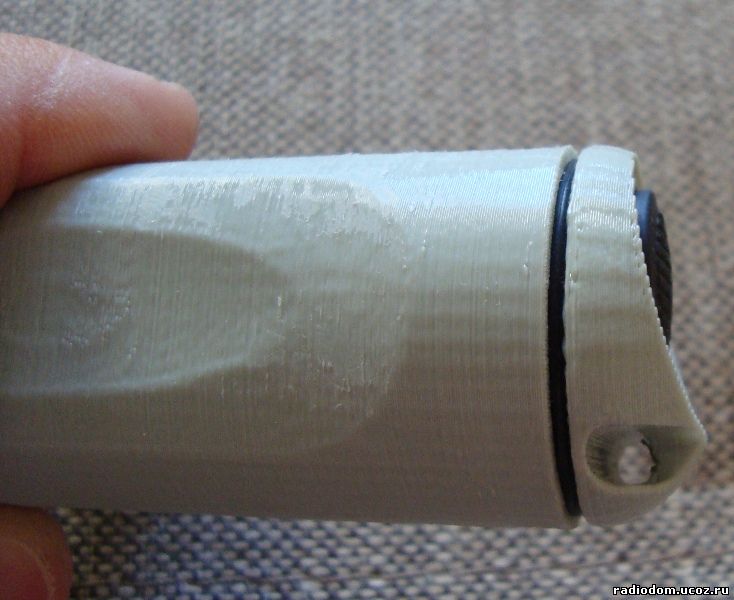

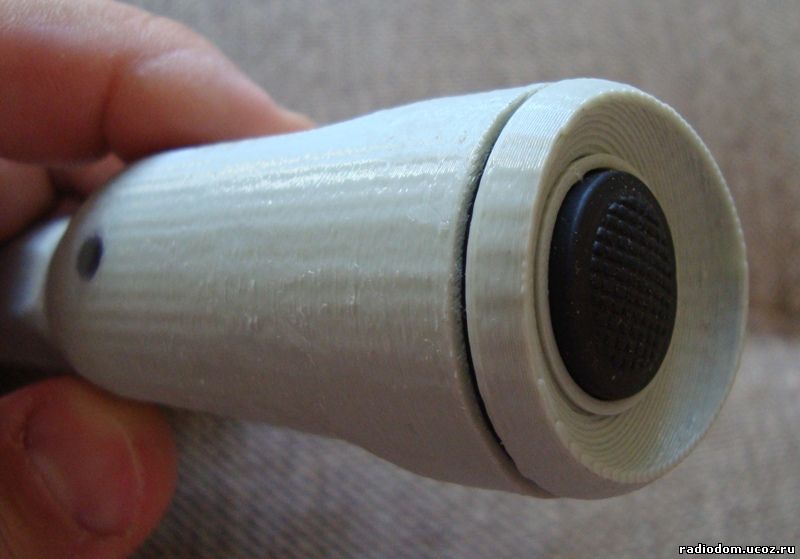

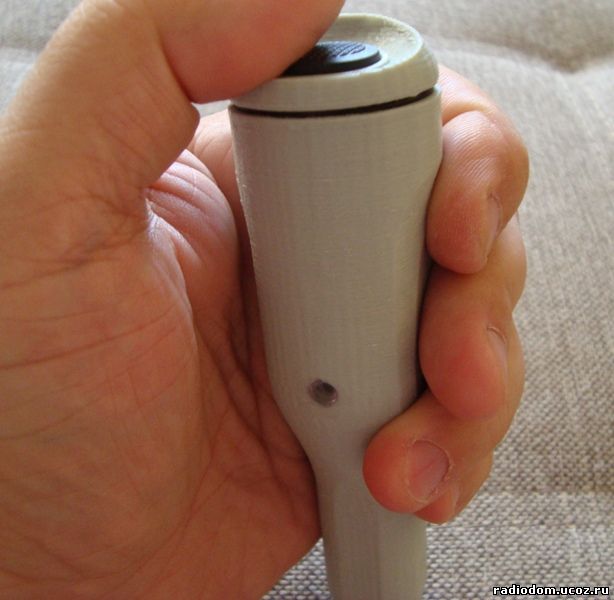

| На двухтранзисторной схеме удалось таки сделать нормальную вибру !
Разделяй питание и властвуй!
|
| |
| |
| Andrzej | Дата: Понедельник, 09.04.2018, 21:35 | Сообщение # 1323 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Эта схема хороша?
|
| |
| |
| 4ff5fd2 | Дата: Понедельник, 09.04.2018, 22:07 | Сообщение # 1324 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Andrzej,
http://www.radiodom.org/forum/2-2-25629-16-1521929333 ( используй переводчик )
вместо DD3 , D2.3 можно кнопку с фиксацией . Изготовил 4шт. Работают хорошо.
http://www.radiodom.org/forum/2-2-25732-16-1522679750
Добавлено (09.04.2018, 22:07)
---------------------------------------------

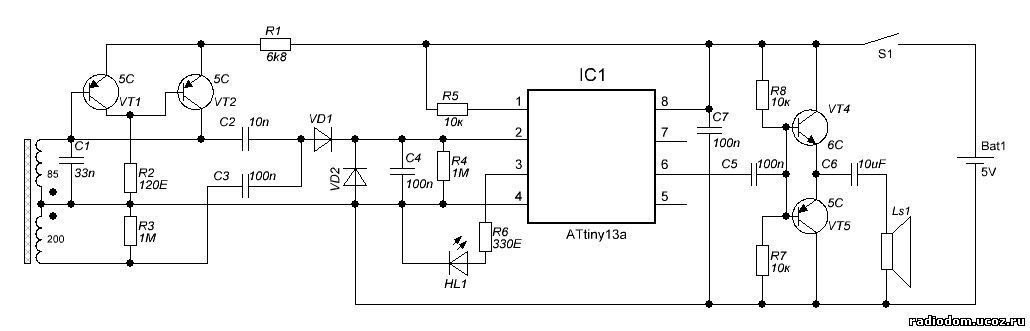

Цитата Andrzej (  ) Эта схема хороша?
Прикрепления: 6687070.jpg(41.8 K
будешь иметь проблемы
Сообщение отредактировал 4ff5fd2 - Понедельник, 09.04.2018, 22:30 |
| |
| |
| Snejok | Дата: Вторник, 10.04.2018, 06:11 | Сообщение # 1325 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| Отчитываюсь о непонятном мне баге. Возможно так звезды сошлись у только меня. Пробовал разные прошивки использовать, одни работают, с другими баги.
Откуда растут уши? С 6 ноги тиньки мы получаем озвучку, ну и вибра в данной схеме на неё завязана. Для динамика без генератора без разницы какой уровень будет на ноге он будет сигналить при изменении уровня. И вот если генерация звука останавливается на низком уровне на 6 ноге то все отлично, а если на высоком, то при подключенной вибре потребляемый ток растет до почти 200мА и транзик не справляясь с ним занижает напряжение на всей схеме и мы получаем или сработку на несуществующую цель или глюк контроллера. Убираем любую составляющую или вибру отключаем или транзик с сенсором заменяем на обычную тактовую кнопку или прошивку у которой тишина это низкий сигнал уровня на 6 ноге и все работает как часы. Пока отказался от вибры. Потом перенесу её на сработку светодиода.
|
| |
| |
| Andrzej | Дата: Вторник, 10.04.2018, 08:43 | Сообщение # 1326 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Цитата 4ff5fd2 ( )
Сообщение отредактировал Andrzej - Вторник, 10.04.2018, 08:43 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 10.04.2018, 09:04 | Сообщение # 1327 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Andrzej,
http://www.radiodom.org/forum/2-2-23699-16-1511630017
Цитата Для термостабилизации решил добавить параллельно конденсатору С1 термистор MF11 10кОм с дополнительным резистором 1,5ком см рис.
Цитата По результатам измерений изменение напряжения 700мВ на выводе 2 контроллера не превышает -+ 6% при изменении температуры в диапазоне 0-45 град.
Цитата Стабилизатор любой LP298Можно применить стабилизаторы LP2981, LP2982 , LP2985 или MCP1700 на напряжение 3v
Сообщение отредактировал 4ff5fd2 - Вторник, 10.04.2018, 09:39 |
| |
| |
| sparkingsparking | Дата: Вторник, 10.04.2018, 13:23 | Сообщение # 1328 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата 4ff5fd2 ( ) будешь иметь проблемы
Никаких проблем нет , не вводите в заблуждение иноземца.
Добавлено (10.04.2018, 13:23)
---------------------------------------------
Цитата Snejok ( ) Я нашел эту сволочь! Подключил к лабораторному блоку питания, и когда проявлялись косяки вырастал ток потребления до 200mA, а транзик рассчитан на 115 по даташиту, хотя и до 800 импульсно, отключил вибру и всё как бабка отшептала. Непонятно только почему в момент относа, может не сама вибра, а транзик в её цепи. В понедельник проверю детальнее.
Провалы в питании легко лечаться разделением цепей генератора, микросхемы и вибры диодом и емкостью 100мф.
Нагрузку на 7002 можно увеличить в двое, если сверху еще один транзистор прилепить на другой.
Сообщение отредактировал sparkingsparking - Вторник, 10.04.2018, 19:33 |
| |
| |
| Andrzej | Дата: Среда, 11.04.2018, 13:12 | Сообщение # 1329 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Цитата sparkingsparking ( ) Cytat 4ff5fd2 () obsługa miała problemy Nie ma problemów, nie wprowadza się w błąd cudzoziemca.
Я вижу, что здесь все иначе, чем на диаграмме, которую я дал. Можете ли вы поделиться файлом LAY?
|
| |
| |
| 4ff5fd2 | Дата: Среда, 11.04.2018, 13:42 | Сообщение # 1330 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Andrzej,
для схемы на 1 транзисторе простой вариант Plata_pp_gnom_0 http://www.radiodom.ucoz.ru/forum/2-2-25852-16-1523343867
сложный вариант pp_gnom_08 http://www.radiodom.org/forum/2-2-25629-16-1521929333
для program layout ver 6.0
С2 10nF WIMA FKP2 !
polipropilen
Сообщение отредактировал 4ff5fd2 - Среда, 11.04.2018, 13:46 |
| |
| | |
| Andrzej | Дата: Среда, 11.04.2018, 14:35 | Сообщение # 1332 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| 4ff5fd2 , Я имею в виду файл LAY pcb из вашего фильма. Вы поделитесь своим?
|
| |
| |
| 4ff5fd2 | Дата: Среда, 11.04.2018, 14:52 | Сообщение # 1333 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 636
Статус: Offline
| Цитата Andrzej ( ) 4ff5fd2 , Я имею в виду файл LAY pcb из вашего фильма. Вы поделитесь своим?
не понял , напишите на своем языке
это непонятно
есть 2 платы , схема на 1 транзисторе ,выбирайте
Сообщение отредактировал 4ff5fd2 - Среда, 11.04.2018, 15:02 |
| |
| |
| Andrzej | Дата: Среда, 11.04.2018, 15:13 | Сообщение # 1334 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Przepraszam. W pośpiechu pomyliło mi się. Chodzi mi o wzór PCB w wersji LAY z filmu kolegi; sparkingsparking
|
| |
| |
| Snejok | Дата: Среда, 11.04.2018, 20:28 | Сообщение # 1335 |
|
Рядовой
Группа: Пользователи
Сообщений: 16
Статус: Offline
| sparkingsparking, а такие кнопки где-то продаются или с фонарика выковыряны?
|
| |
| |
|
|
