| Простой  микроконтроллерный Пинпоинтер |
|  |
|
					| kozja25252 | Дата: Пятница, 23.03.2018, 19:40 | Сообщение # 1261 |  | Рядовой Группа: Пользователи Сообщений: 1 Статус: Offline | Подскажите пожалуйста как припаиваеться катушка на феритовом стержне там четыре провода |  |  |  |  |
|

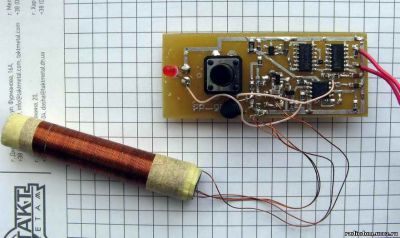

					| 4ff5fd2 | Дата: Воскресенье, 25.03.2018, 00:08 | Сообщение # 1262 |  | Генерал-лейтенант Группа: Пользователи Сообщений: 643 Статус: Offline | Делаю пинпойнтер Гном-М , захотел включать его тактовой кнопкой без фиксации. Собирал по авторской схеме на attiny13a, прошивка Gnom13_4_kHz , питание 3х ААА , ферритовый стержень 400HH длина 70, d=10.

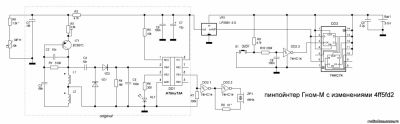

 На схеме показан оригинал и изменения:



 - термостабилизация работы ПП - добавлены терморезистор 10кОм и обычный 1,5кОм - описание здесь http://www.radiodom.org/forum/2-2-23699-16-1511630017
 - Стабилизатор VR1 LP2981A , описание здесь http://www.radiodom.org/forum/2-2-23699-16-1511630017
 - Увеличение громкости звучания - используются элементы схемы DD2.1 и DD2.2 , между их выходами включен пьезоизлучатель Ф20мм на 4кГц ,громкость зависит от величины R8 .
 - Включение и выключение Гном-М кнопкой без фиксации реализовано схемой антидребезга кнопки - ( R9, R10 , С8 и DD2.3 ) и триггером DD3 , который хранит состояние кнопки и управляет стабилизатором VR1.
 В выключенном состоянии ток потребления ПП Гном-М - не более 1мка , которым можно пренебречь.
 В оригинальной схеме изменения - R2 заменен постоянным резистором 5,1кОм(подбирается, зависит от типа транзистора и катушки) и подстроечным 4,7кОм (похожий на СП3-19а) - отражено на печатной плате. Диоды VD1 и VD2 - BAV99 в корпусе SOT23 .Конденсатор С7 смд танталовый 10мкф, С9 - керамика 2,2мкФ.
 Конденсаторы С2 и С3 использую керамические смд; С3 с температурным коэффициентом емкости X7R или лучше, С2 - NP0 или полипропилен (на плате варианты под разные типоразмеры) . Изменение рабочей частоты ПП до 10% считаю вполне допустимым. В рабочем диапазоне ПП температурное изменение емкости С2 и С3 на чувствительность практически не влияют.
 Себе установил С2 ( 6800пф+2200пф=9нф - НП0 ), С3 (33нф+33нФ=66нф - X7R ). Транзистор VT1 - BC857C - с максимальным усилением по току. Это позволяет увеличить значение R2 , что улучшает термостабильность.
 Питание DD2.1 и DD2.2 до стабилизатора , громкости достаточно для использования с отверстием Ф7 мм в корпусе ,заклееным тонким скотчем.



 Продолжение следует

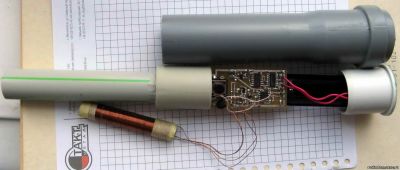

 Конструкция
 Сборка в корпус не завершена, но продолжается
  . Примерный ход сборки показан на фото , в конце будет использована термоусадка Ф40мм.

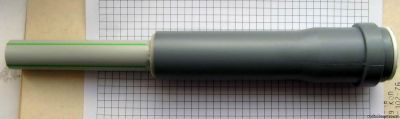

 Переходник 20 п/п трубы подходит к внутреннему диаметру 32 канализационной трубы.
 Используется отсек на 3 х ААА от фонарика.
 В заглушке отверстие Ф7 мм ,заклееным тонким скотчем .

 Продолжение следует


 Сообщение отредактировал 4ff5fd2 - Воскресенье, 25.03.2018, 03:30 |  |  |  |  |
|
					| kastet1410 | Дата: Понедельник, 26.03.2018, 14:38 | Сообщение # 1263 |  | Лейтенант Группа: Пользователи Сообщений: 52 Статус: Offline | терморезистор с какой зависимостью? |  |  |  |  |
|
					| AndryGladky | Дата: Понедельник, 26.03.2018, 19:02 | Сообщение # 1264 |  | Рядовой Группа: Пользователи Сообщений: 3 Статус: Offline | Здравствуйте, хочу внести и свою долю в развитие, прилагаю печатку на выход бузера на двух транзисторах, переделал печатку одного из участников форума думаю он не обидеться. Я думаю что все сделал правильно, но на всякий случай проверьте, все люди ошибаются

 Сообщение отредактировал AndryGladky - Понедельник, 26.03.2018, 19:04 |  |  |  |  |
|
					| 4ff5fd2 | Дата: Понедельник, 26.03.2018, 20:19 | Сообщение # 1265 |  | Генерал-лейтенант Группа: Пользователи Сообщений: 643 Статус: Offline | Цитата kastet1410 (  )  терморезистор с какой зависимостью?
 терморезистор NTC MF11 10кОм
 http://www.mantech.co.za/datasheets/products/MF11_AMPRON.pdf

 брал тут http://radioapteka.com.ua/


 Сообщение отредактировал 4ff5fd2 - Понедельник, 26.03.2018, 20:26 |  |  |  |  |
|
					| 4ff5fd2 | Дата: Понедельник, 26.03.2018, 21:17 | Сообщение # 1266 |  | Генерал-лейтенант Группа: Пользователи Сообщений: 643 Статус: Offline | Цитата 4ff5fd2 (  )  Продолжение следует

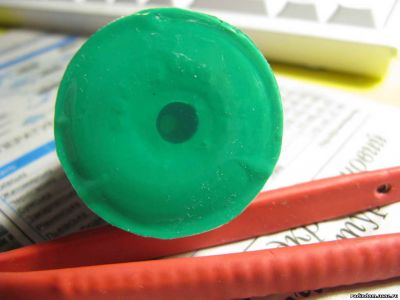

 В заглушке отверстие Ф7 мм ,заклееным тонким скотчем .


 И обязательно делаем крепление для ПП.

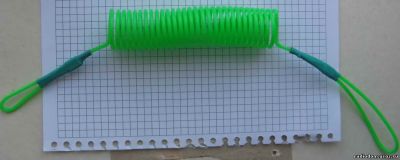

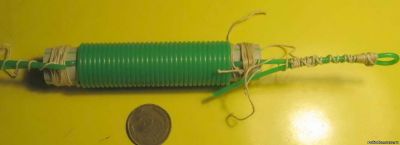

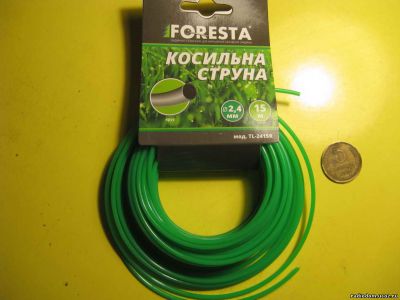

 Леску я наматывал на трубу 20. Длина 2500мм - на спираль и 2 х 250мм - концы для петель, в итоге - комфортное пользование.
 Фиксируем концы спирали в отверстиях трубы и приматываем ниткой ; кипятил 15минут .



 Обжал наконечником от ножевого контакта и в термоусадку. На ютубе множество вариантов.



 Успехов!


 Сообщение отредактировал 4ff5fd2 - Понедельник, 26.03.2018, 21:21 |  |  |  |  |
|
					| DiDav | Дата: Среда, 28.03.2018, 09:23 | Сообщение # 1267 |  | Рядовой Группа: Пользователи Сообщений: 9 Статус: Offline | Поковырял на досуге тиньку. Действительно, вполне себе выходит из Power-down про прерыванию PCIE с любого необходимого пина, так что звук не надо перекидывать. Нормально работает программный антидребезг, необходимые пины порта нормально врубает /вырубает. Падает в спячку и просыпается. Код если нужно сброшу но у меня в Atmel studio. Под IAR надо адаптировать.Цитата DiDav (  )  Э нее... Не прокатит. Можно по WDT будить и проверять порт и так по кругу. Но это больше потребление, да и реализация сложнее.Цитата DiDav (  )  Цитата ;25620 ()Лучше вставте в программу датчик контроля напряжения аккумулятораТоже не сильно сложно. Только желание надо. wink
А вот с этим затык. Не нашел в тиньке возможность измерения ИОНа как в мегах. Так что нужен делитель и свободная нога ADC, которая при наличии кнопки включения отсутствует)))
 |  |  |  |  |
|
					| ruslanMRF | Дата: Среда, 28.03.2018, 12:08 | Сообщение # 1268 |  |  Полковник Группа: Пользователи Сообщений: 185 Статус: Offline | На что повлияет намотка проводом 0.2мм и использование феритового сердечника длинной 90мм, диаметр 10мм? Добавлено (28.03.2018, 12:08)---------------------------------------------
 И сколько витков если 0.2мм мотать, если 200 витков то ширина намотки будет не более 50мм а рекомендуется до заполнения сердечника???
 |  |  |  |  |
|
					| arthol | Дата: Среда, 28.03.2018, 12:21 | Сообщение # 1269 |  |  Майор Группа: Пользователи Сообщений: 85 Статус: Offline | https://vk.com/topic-33752123_32173419Цитата transistor856 (  )  ну и все-таки прошивка на гном плюс у кого-то имеется? |  |  |  |  |
|
					| TCB | Дата: Среда, 28.03.2018, 12:55 | Сообщение # 1270 |  |  Генералиссимус Группа: Модераторы Сообщений: 2488 Статус: Offline | Попробовать что получится это максимум пол часа времени - ждать ответа гораздо дольше... И к тому же на вряд ли кто то сможет сказать что в этом случае реально получится. Можно попробовать намотать обе обмотки одним слоем, должно поместиться.Цитата ruslanMRF (  )  На что повлияет намотка проводом 0.2мм и использование феритового сердечника длинной 90мм, диаметр 10мм?И сколько витков если 0.2мм мотать, если 200 витков то ширина намотки будет не более 50мм а рекомендуется до заполнения сердечника???
 Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
 |  |  |  |  |
|
					| DiDav | Дата: Среда, 28.03.2018, 17:53 | Сообщение # 1271 |  | Рядовой Группа: Пользователи Сообщений: 9 Статус: Offline | Я мотал на стержне D8 80мм проводом 0.2 по 200 витков, все нормально работает. Витки немного растягивал.Цитата ruslanMRF (  )  На что повлияет намотка проводом 0.2мм и использование феритового сердечника длинной 90мм, диаметр 10мм?Добавлено (28.03.2018, 12:08)---------------------------------------------
 И сколько витков если 0.2мм мотать, если 200 витков то ширина намотки будет не более 50мм а рекомендуется до заполнения сердечника???

 Сообщение отредактировал DiDav - Среда, 28.03.2018, 17:54 |  |  |  |  |
|
					| AndryGladky | Дата: Четверг, 29.03.2018, 17:46 | Сообщение # 1272 |  | Рядовой Группа: Пользователи Сообщений: 3 Статус: Offline | Здравствуйте, собрал схему с двухтранзисторным генератором, обмотку сделал на ферите длинной 30 мм диаметром 14 внутренний, проводом 0,2 намотал 90 витков и 190 витков подключил пока одну обмотку но нет срабатывания на метал вообще, прошивка работает, стоит активный буззер и соответствующая прошивка, конденсатор стоит 33 как на схеме. Только я вместо bav99 поставил два диода 1n4148, может это быть из за них. И какая осцылограмма должна быть в определенных точках, может доберусь до осцылографа, посмотрю что там. |  |  |  |  |
|
					| TCB | Дата: Четверг, 29.03.2018, 18:17 | Сообщение # 1273 |  |  Генералиссимус Группа: Модераторы Сообщений: 2488 Статус: Offline | Диоды не при чем. Генератор по такой схеме выдает сигнал не достаточной амплитуды. Поэтому и нужны навороты со второй обмоткой...Цитата AndryGladky (  )  подключил пока одну обмотку но нет срабатывания на метал вообще, прошивка работает, стоит активный буззер и соответствующая прошивка, конденсатор стоит 33 как на схеме. Только я вместо bav99 поставил два диода 1n4148, может это быть из за них
 Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
 |  |  |  |  |
|
					| sparkingsparking | Дата: Четверг, 29.03.2018, 20:20 | Сообщение # 1274 |  | Генералиссимус Группа: Пользователи Сообщений: 1382 Статус: Offline | На метал будет реагировать и с одной обмоткой, просто надоело уже объяснять как правильно наматывать катушку и фазировать ее. |  |  |  |  |
|
					| 4ff5fd2 | Дата: Пятница, 30.03.2018, 01:41 | Сообщение # 1275 |  | Генерал-лейтенант Группа: Пользователи Сообщений: 643 Статус: Offline | Цитата AndryGladky (  )  собрал схему с двухтранзисторным генератором
 Прежде чем паять схему я обычно читаю на форуме какие трудности меня ждут , а потом решаю - подходит мне такая схема или нет
   |  |  |  |  |
