| AndryGladky | Дата: Пятница, 30.03.2018, 07:10 | Сообщение # 1276 |
|
Рядовой
Группа: Пользователи
Сообщений: 3
Статус: Offline
| Форум перечитал, обмотку мотал не внавал, подключение обмотки как я понял. На однотранзисторном последовательное, в двух начала обмоток подключены к минусу, если точки стоят правильно на схеме, это обозначает начала обмоток. Но для интереса пробывал подключать по разному, может быть ещё конденсаторы которые заказывал смд бросили другого номинала случайно. Схема это колебательный контур, с поднесенеем метала изменяется индуктивность катушки соответственно и частота, тут то сложного нет. А почему не хочет работать не могу понять.
Сообщение отредактировал AndryGladky - Пятница, 30.03.2018, 07:30 |
| |
| |
| sparkingsparking | Дата: Пятница, 30.03.2018, 07:41 | Сообщение # 1277 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Потому как сначала мотает одну обмотку, включаем, убеждаемся что работает и есть реакция на метал, затем уже мотаем вторую обмотку в туже сторону что и первую, начинать обе мотать с минуса.
Если на первой обмотке не завелось ищим причину в транзисторах. Это простой мультивибратор, собран правильно- заводится сразу.
|
| |
| |
| Andrew | Дата: Пятница, 30.03.2018, 09:29 | Сообщение # 1278 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7536
Статус: Offline
| Цитата AndryGladky (  ) с поднесенеем метала изменяется индуктивность катушки соответственно и частота, тут то сложного нет. |
| |
| |
| 4ff5fd2 | Дата: Пятница, 30.03.2018, 11:36 | Сообщение # 1279 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата AndryGladky ( ) Форум перечитал
ну и как, понравились вам отзывы о той схеме, что вы делаете ?
|
| |
| |
| Andrzej | Дата: Пятница, 30.03.2018, 16:05 | Сообщение # 1280 |
|
Майор
Группа: Пользователи
Сообщений: 94
Статус: Offline
| Цитата AndryGladky ( ) Здравствуйте, хочу внести и свою долю в развитие, прилагаю печатку на выход бузера на двух транзисторах, переделал печатку одного из участников форума думаю он не обидеться. Я думаю что все сделал правильно, но на всякий случай проверьте, все люди ошибаютсяПрикрепления: 2_.lay6(42.2 Kb)
Сообщение отредактировал Andrzej - Пятница, 30.03.2018, 16:12 |
| |
| |
| 4ff5fd2 | Дата: Понедельник, 02.04.2018, 16:35 | Сообщение # 1281 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| ----------------------------
Начало тут http://www.radiodom.org/forum/2-2-25629-16-1521929333

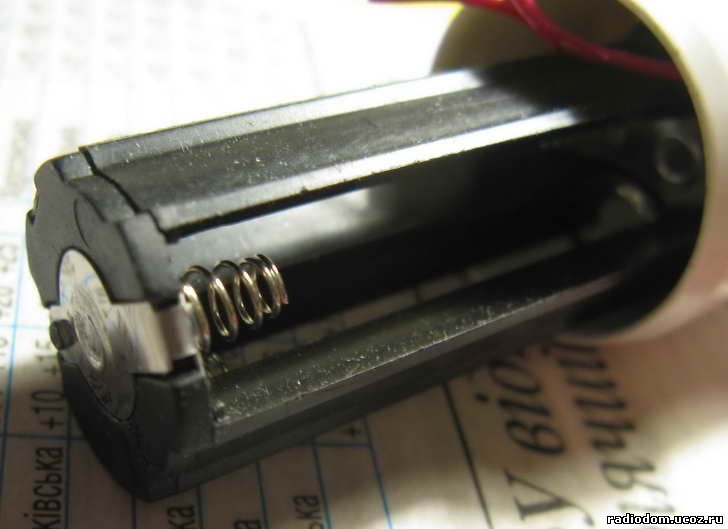

Используется отсек на 3 х ААА от фонарика.

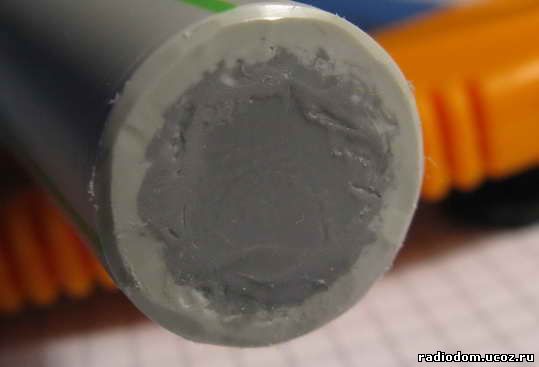

Торец трубы ф20 завариваем жалом паяльника , используем заглушку из выровненного обрезка трубы 32.

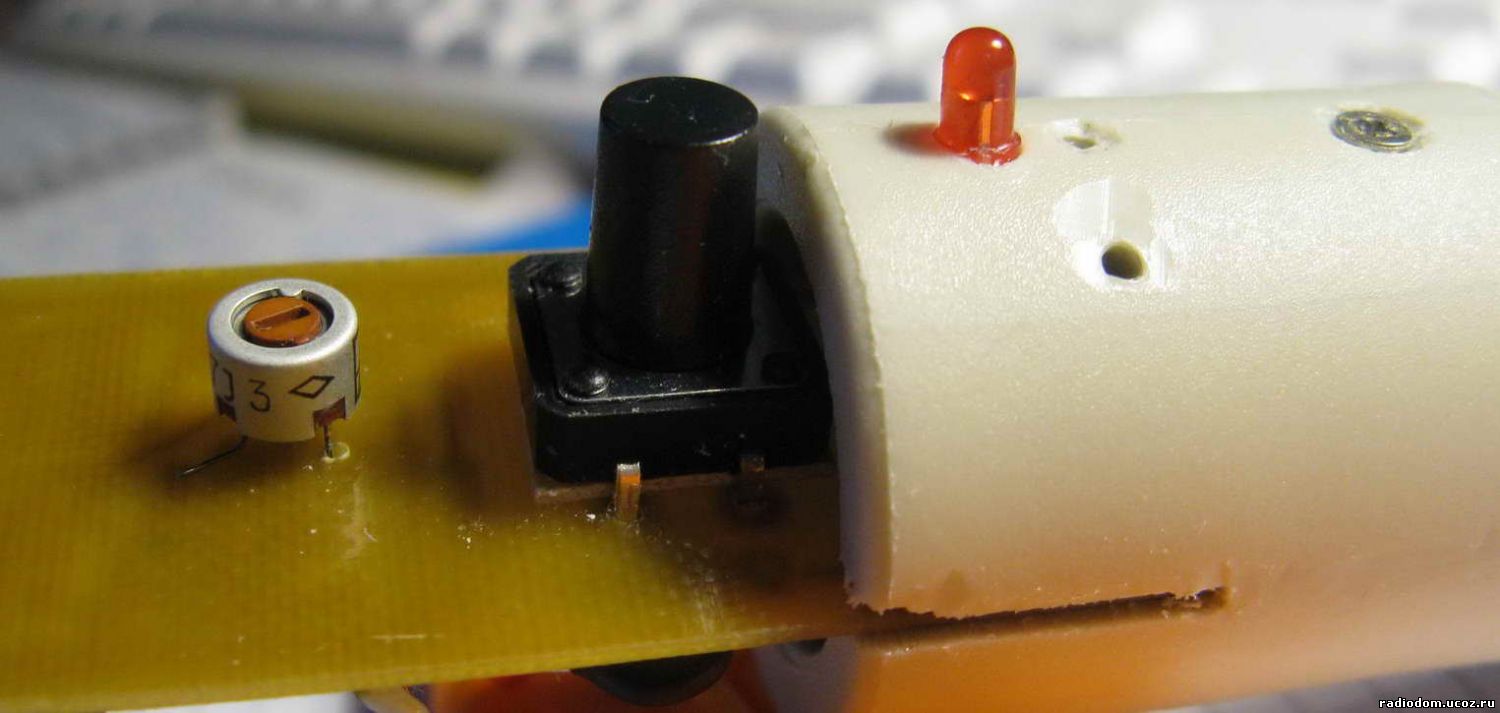

Скрепляем трубу 20 и переходник винтами М2х8 . Отверстия под винты сверлим Ф1,8 без нарезания резьбы. Устанавливаем плату.

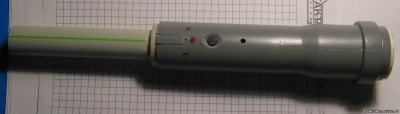

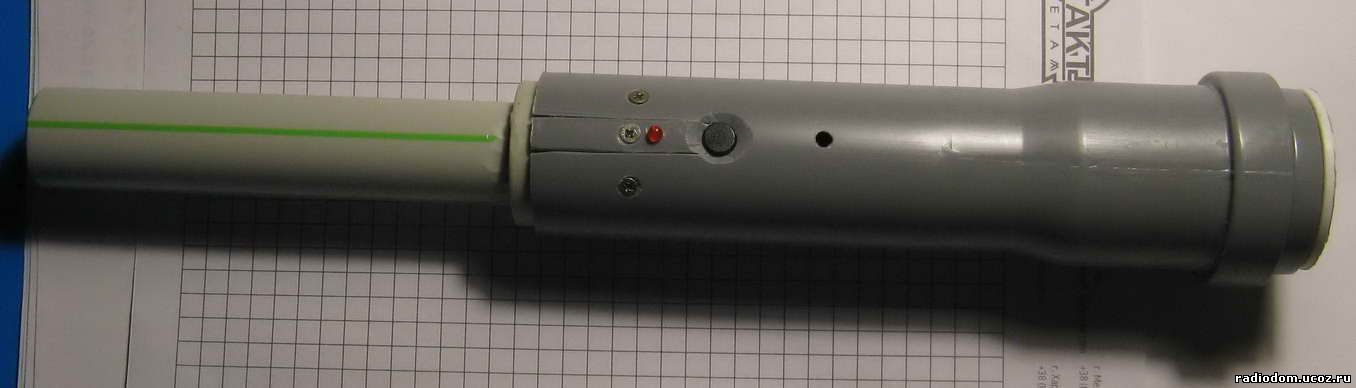

Итоговая сборка показана на последнем фото. Потом в термоусадку Ф40.
Итого:
Сделал прочный термоустойчивый пинпойнтер.
-Почему питание alkaline 3х ААА ? При потреблении с сигналом около 3ма без вибро батареек ААА хватит на 300 часов работы, то есть не менее чем на год копа. -
В процессе выяснилось, что для хорошей работы пинпойнтера необходимо:

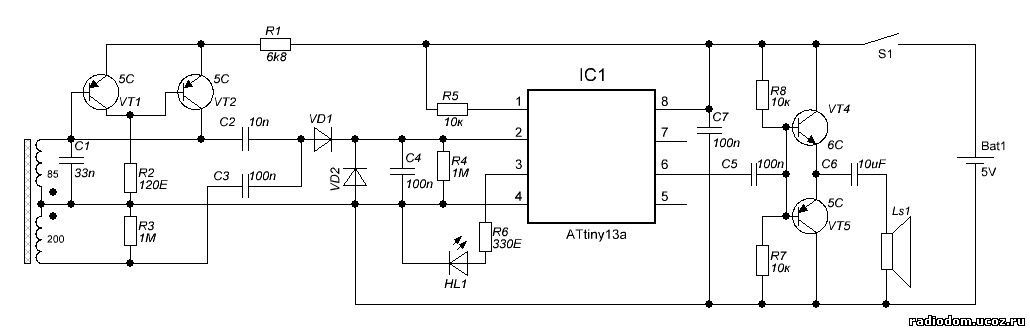

- собирать генератор по однотранзисторной авторской схеме; для сомневающихся можно почитать тут http://vash-ru.net/anker/a_pp_q-meter5.shtml
- феррит использовать Ф10 400НН ; с ферритом от помехоподавляющих фильтров чувствительность уменьшается в два и более раза (влияет добротность феррита);
- отсутствие металлических предметов ближе 5см от феррита;
- использовать транзистор с максимальным усилением по току (например ВС857С);
- конденсатор С2 может быть либо смд с ТКЕ NP0 , либо пленочный полипропиленовый ( или полистирол ). Если С2 установить смд X7R и хуже, или пленочный с диэлектриком полиэстер и подобными , - чувствительность уменьшается примерно в полтора раза.
- конденсатор С3 может быть либо смд с ТКЕ не хуже X7R , или любой пленочный.
- примененный термистор обеспечивает стабильную работу в рабочем диапазоне температур;
- размеры ПП достаточны для того , чтобы руками не лезть в болото
- без крепления ПП лучше не использовать - потеряется
Сообщение отредактировал 4ff5fd2 - Понедельник, 02.04.2018, 20:45 |
| |
| |
| sparkingsparking | Дата: Вторник, 03.04.2018, 11:04 | Сообщение # 1282 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| 4ff5fd2, Очень сложно собираете, для простого пина
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 03.04.2018, 11:34 | Сообщение # 1283 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата sparkingsparking ( ) Очень сложно собираете
себе собираю, точнее уже .
Собрал какой хотел
ТСВ попросил собрать все в одну кучу .
Следующий возможно будет с ФМ
Детали для корпуса в любом строительном магазине
Сообщение отредактировал 4ff5fd2 - Среда, 04.04.2018, 02:47 |
| |
| |
