Вопросы и ответы по КРОТу-2
TCBДата: Воскресенье, 26.02.2017, 15:59 | Сообщение # 4831
Генерал-полковник
Группа: Модераторы
Сообщений: 1083
Награды: 5
Репутация: 48
Статус: Offline
Цитата LUFT ()
Подскажите по какой схеме собирать крота 2-хм?
Схема одна и та же - просто выполнены в разном стиле, при этом основная маркировка элементов совпадает.
Плату выбирайте какая понравится.

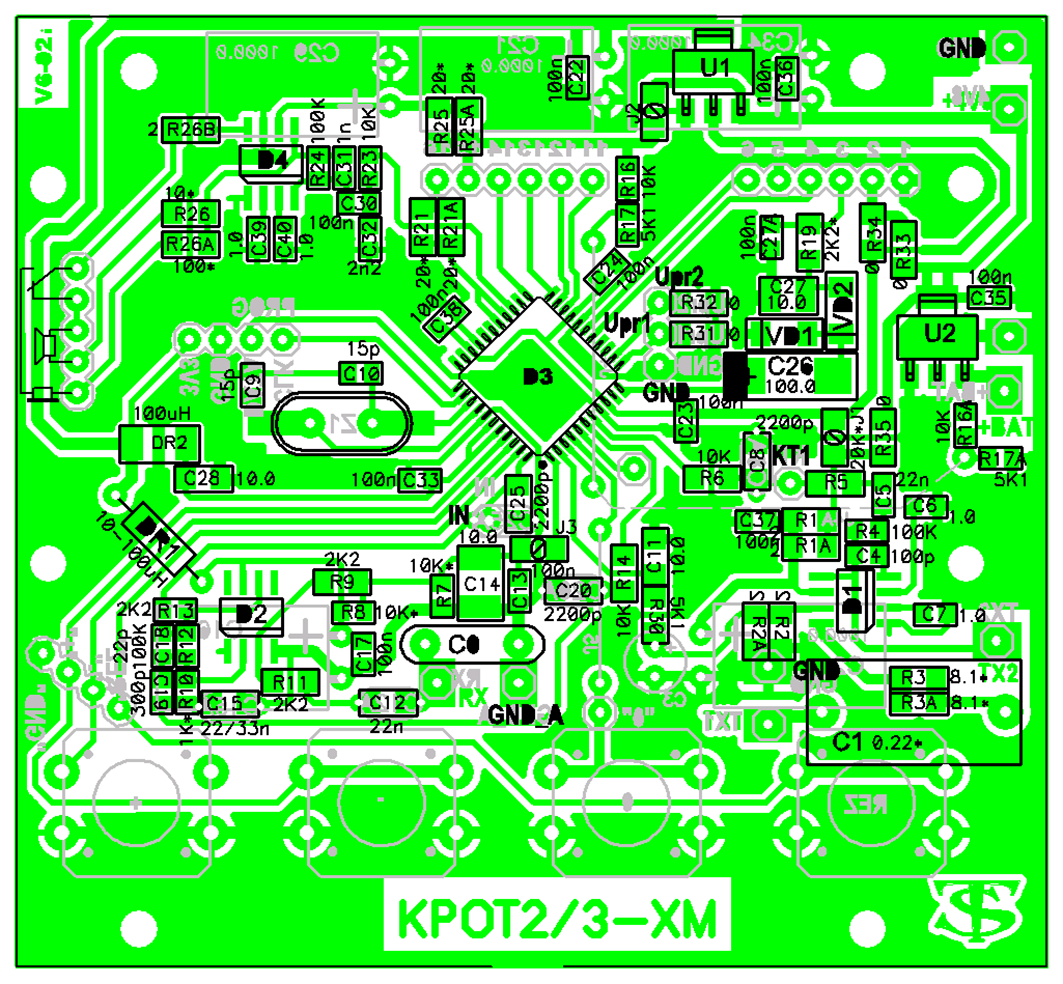

За одно решил слегка подправить последний вариант платы (аналоговую землю)


Подправил только плату, описание не изменилось.
Прикрепления: 4523081.gif(253.0 Kb) · K-V6-02d_is.rar(440.7 Kb)


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

Yurik2304Дата: Понедельник, 27.02.2017, 18:17 | Сообщение # 4832
Генерал-майор
Группа: Пользователи
Сообщений: 393
Награды: 0
Репутация: 2
Статус: Offline

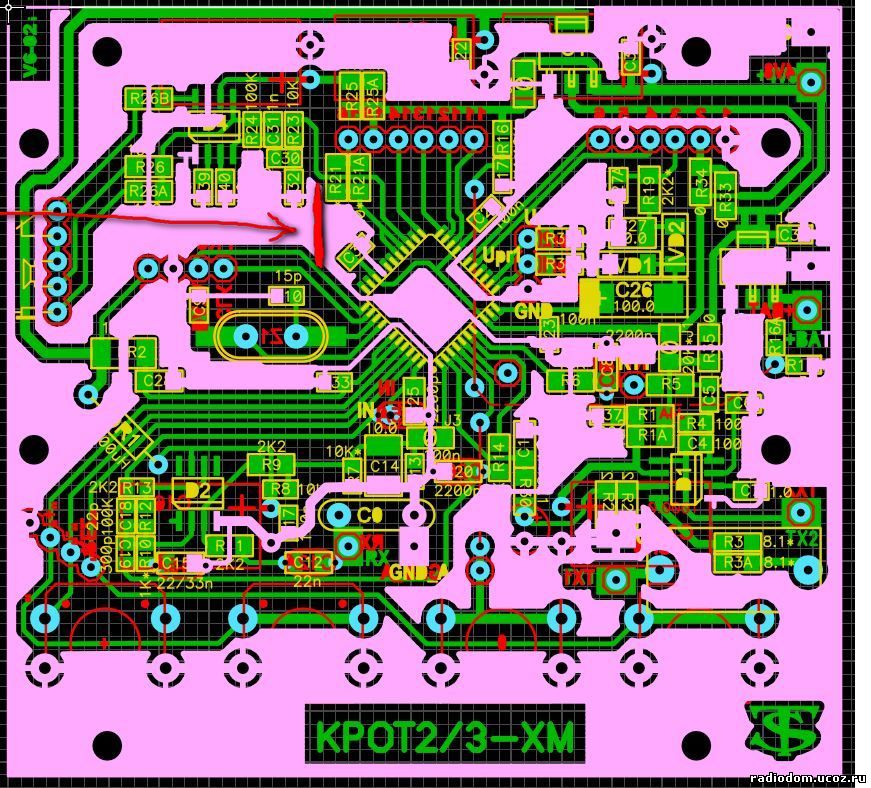

TCB, как считаете может еще и в этом месте сделать разрыв,чтоб как бы полностью разделить цифровую и аналог.земли?


Прикрепления: 1569754.jpg(227.0 Kb)

TCBДата: Понедельник, 27.02.2017, 19:27 | Сообщение # 4833
Генерал-полковник
Группа: Модераторы
Сообщений: 1083
Награды: 5
Репутация: 48
Статус: Offline
Цитата Yurik2304 ()
может еще и в этом месте сделать разрыв,чтоб как бы полностью разделить цифровую и аналог.земли?
Не думаю что это что то даст, но попробовать можете. Потом напишите каков результат.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

Yurik2304Дата: Понедельник, 27.02.2017, 20:19 | Сообщение # 4834
Генерал-майор
Группа: Пользователи
Сообщений: 393
Награды: 0
Репутация: 2
Статус: Offline
Ок.

AndrewДата: Понедельник, 27.02.2017, 22:42 | Сообщение # 4835
Генералиссимус
Группа: Администраторы
Сообщений: 6192
Награды: 7
Репутация: 75
Статус: Online
Nepster, а каким прибором искали?

NepsterДата: Вторник, 28.02.2017, 07:12 | Сообщение # 4836
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline
Гроза 5 от Циклона.
А так начинал с неизвестной самоделки,потом Гроза 5,Баунти Хантер Дискавери 3300,Терка 50,Терка 74.Пока без МД.


Сообщение отредактировал Nepster - Вторник, 28.02.2017, 07:18

nemyliv00Дата: Среда, 01.03.2017, 09:12 | Сообщение # 4837
Сержант
Группа: Пользователи
Сообщений: 24
Награды: 0
Репутация: 0
Статус: Offline
Всем привет!Нужна помощь.
Начал делать катушку свел баланс и помоему она очень мало берет при таких параметрах 5 коп ссср 15см катушка 25*30
прошивка gain s4
S33 F1
Mode Norma
частота 9400kHz ток 102ma
Gain 4
разбаланс 141mv
катушка tx -45 провод 0.55 rx-150 провод 0.24

неужели от того что на несколько соток отклонился от номинала провода?

AndrewДата: Среда, 01.03.2017, 14:06 | Сообщение # 4838
Генералиссимус
Группа: Администраторы
Сообщений: 6192
Награды: 7
Репутация: 75
Статус: Online
nemyliv00, Точно мало, должно "брать" как минимум в два раза больше.. Думаю у вас не все хорошо с КУ входного усилителя (Д2), проверьте все там и сообщите номинал Р10.

Цитата nemyliv00 ()
неужели от того что на несколько соток отклонился от номинала провода?
Это вряд-ли...

nemyliv00Дата: Среда, 01.03.2017, 14:38 | Сообщение # 4839
Сержант
Группа: Пользователи
Сообщений: 24
Награды: 0
Репутация: 0
Статус: Offline
А как расчитать ку? Изменил R10 на 470 Ом 5см прибавилось.И какой должен быть разбаланс без катушки,у меня 18мв

AndrewДата: Среда, 01.03.2017, 20:04 | Сообщение # 4840
Генералиссимус
Группа: Администраторы
Сообщений: 6192
Награды: 7
Репутация: 75
Статус: Online
nemyliv00, Что то у вас не то в усилители .. Осциллограф есть? Измерите КУ.

AndrewДата: Среда, 01.03.2017, 20:25 | Сообщение # 4841
Генералиссимус
Группа: Администраторы
Сообщений: 6192
Награды: 7
Репутация: 75
Статус: Online
У кого проблемы с прибором задавайте вопросы после заполнения формы! Пример от nemyliv00:
5 коп ссср 15см
катушка 25*30
прошивка "GAIN S4"
S33 F1
Mode Norma
частота 9400kHz
ток 102ma
Gain 4
разбаланс 141mv
катушка tx -45 провод 0.55 rx-150 провод 0.24
КУ=?

nemyliv00Дата: Четверг, 02.03.2017, 07:46 | Сообщение # 4842
Сержант
Группа: Пользователи
Сообщений: 24
Награды: 0
Репутация: 0
Статус: Offline
Нету.Может другой спрсоб есть проверить ку?

Добавлено (02.03.2017, 08:46)
---------------------------------------------
На форуме нашел метод с использованием сигнала DAC1 но на нем при A=0 -19мв а при A=191 -29мв у меня проблемы с 0 АЦП как исправить?


AndrewДата: Четверг, 02.03.2017, 13:02 | Сообщение # 4843
Генералиссимус
Группа: Администраторы
Сообщений: 6192
Награды: 7
Репутация: 75
Статус: Online
Забейте на 0! "А" не трогайте!  Я уже вам сказал скорее всего у вас проблемы в усилительном каскаде канала РХ!

LUFTДата: Четверг, 02.03.2017, 16:18 | Сообщение # 4844
Рядовой
Группа: Пользователи
Сообщений: 8
Награды: 0
Репутация: 0
Статус: Offline
Стоит ли на крота ставить компенсатор разбаланса катушки от фортуны м2? На квазар говорят подходит. Или это лишняя приблуда на кроте?

nemyliv00Дата: Четверг, 02.03.2017, 16:43 | Сообщение # 4845
Сержант
Группа: Пользователи
Сообщений: 24
Награды: 0
Репутация: 0
Статус: Offline
Какой в идеале КУ?
