Самодельные катушки ІВ металодетекторов.
TrollДата: Среда, 14.08.2019, 10:08 | Сообщение # 2236
Лейтенант
Группа: Пользователи
Сообщений: 52
Награды: 0
Репутация: 0
Статус: Offline
Да.

fedya_valkiДата: Четверг, 15.08.2019, 19:30 | Сообщение # 2237
Генералиссимус
Группа: Пользователи
Сообщений: 1855
Награды: 5
Репутация: 16
Статус: Offline
Цитата Troll ()
Да.

Совершенно и абсолютно необязательно! Главное - чтобы оба экрана были подключены к земляному проводу кабеля

mongol791Дата: Четверг, 15.08.2019, 19:44 | Сообщение # 2238
Генерал-майор
Группа: Пользователи
Сообщений: 466
Награды: 7
Репутация: 10
Статус: Offline
Цитата fedya_valki ()
Главное - чтобы оба экрана были подключены к земляному проводу кабеля

Тоже так думаю,и так оно и получается обычно

fedya_valkiДата: Четверг, 15.08.2019, 21:46 | Сообщение # 2239
Генералиссимус
Группа: Пользователи
Сообщений: 1855
Награды: 5
Репутация: 16
Статус: Offline
Я вообще на Тесоро Эльдорадо делал только нижний экран, графитил подошву, и работали приборы без претензий. Цель графитового экрана - отсечь влияние ёмкости земли на катушки, а графитя верх датчика - от чего мы его защищаем? От фазы Луны или вспышек на Солнце?

MermenДата: Суббота, 17.08.2019, 07:16 | Сообщение # 2240
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
как сложно всё...:( сделать плату, распаять, сделать корпус - проблем нет
но сделать первый раз IB катушку это как история про другую вселенную (по моему мнению)
море рекомендаций но какой то типовой инструкции и шаблона нет
пять катушек как не хочется делать

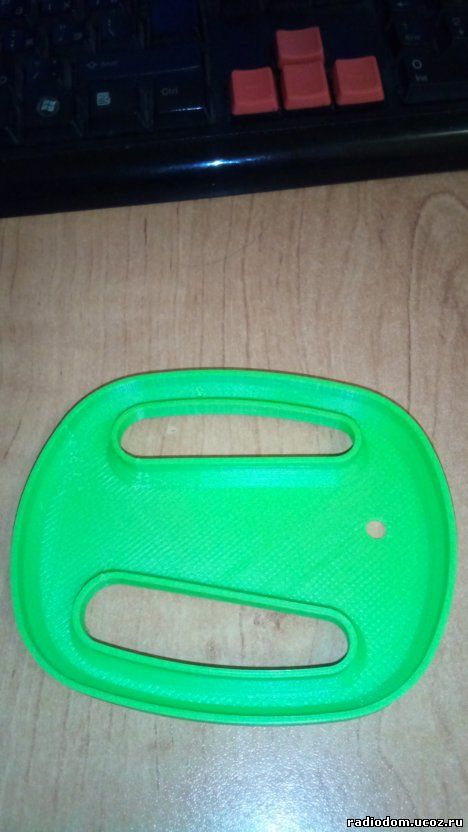

Прикрепления: 2789116.jpg(52.0 Kb)

4ff5fd2Дата: Суббота, 17.08.2019, 10:27 | Сообщение # 2241
Генерал-майор
Группа: Пользователи
Сообщений: 267
Награды: 13
Репутация: 18
Статус: Offline
Troll
я в своем таком же датчике все углубления заклеил плотным пенопластом и сверху 1 мм эпоксидки + гравитекс (чтобы нижняя плоскость датчика была гладкая по всей поверхности) . Иначе потом придется грязь выковыривать smile

AndrewДата: Суббота, 17.08.2019, 20:31 | Сообщение # 2242
Генералиссимус
Группа: Администраторы
Сообщений: 6050
Награды: 7
Репутация: 73
Статус: Offline
Цитата Mermen ()
инструкции и шаблона нет пять катушек как не хочется делать


У каждого своя инструкция и свои секреты и не все хотят ими делиться..
Хотя сейчас инфы по изготовлению катушки хоть пруд пруди.
А скажем в те времена когда я начинал мотать свою первую катушку (лет 10 назад) похоже кроме рекомендации от Кощеев больше ни чего и не было.
Так что готовтесь намотать "пять" катушек или покупайте готовую ..)

4ff5fd2Дата: Суббота, 17.08.2019, 22:11 | Сообщение # 2243
Генерал-майор
Группа: Пользователи
Сообщений: 267
Награды: 13
Репутация: 18
Статус: Offline
Цитата Mermen ()
сделать плату, распаять, сделать корпус - проблем нет


вот сначала и сделайте работоспособный прибор .
Может до датчика и дело не дойдет  smile
Натхнення штука непостоянная smile

MermenДата: Воскресенье, 18.08.2019, 13:38 | Сообщение # 2244
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
Квазар арм есть но пока без катушки и две платы смарт крота собираю
попробую с первого раза собрать рабочий экземпляр smile если кто хоть по шагам скажет что делать

4ff5fd2Дата: Воскресенье, 18.08.2019, 14:54 | Сообщение # 2245
Генерал-майор
Группа: Пользователи
Сообщений: 267
Награды: 13
Репутация: 18
Статус: Offline
Цитата Mermen ()
если кто хоть по шагам скажет что делать


шаг первый - прочитать форум по теме смарт , чтобы знать что вас ожидает smile

MermenДата: Воскресенье, 18.08.2019, 15:08 | Сообщение # 2246
Рядовой
Группа: Пользователи
Сообщений: 16
Награды: 0
Репутация: 0
Статус: Offline
читал smile
"ТХ подключаете к плате смарта, RX подключаете к осциллографу, добиваетесь превращения синусоиды в прямую линию = ВСЕ!"
я сейчас чисто технические вопросы уточняю - вот не понимаю, если экран графитовый сплошной будет то как катушка работает ?
экранируют фольгой - оставляют зазор а тут нет ?

4ff5fd2Дата: Воскресенье, 18.08.2019, 16:11 | Сообщение # 2247
Генерал-майор
Группа: Пользователи
Сообщений: 267
Награды: 13
Репутация: 18
Статус: Offline
Цитата Mermen ()
как катушка работает


проводимость фольги и графитового слоя различается на 2-3 порядка. Поэтому  она работает  smile
Цитата Mermen ()
подключаете к осциллографу

кроме осциллографа есть другие способы  smile

Эти вопросы просьба задавать в соответствующих разделах форума

fiusДата: Суббота, 31.08.2019, 05:39 | Сообщение # 2248
Рядовой
Группа: Пользователи
Сообщений: 15
Награды: 0
Репутация: 0
Статус: Offline
День добрый. Подскажите есть ли различие в форме сечения катушки. Тоесть буду матать на оправке с пропиткой эпоксидкой какую форму придать обмотки а именно квадрат или прямоугольник если прямоугольную то по высоте или ширине. И желательно разжевать почему? Так как все мотают по разному кто вообще на ведре у кого никокой симетрии или обмотка круглая. И из за этого различные результаты. У кого всехорошо или наоборот

mongol791Дата: Суббота, 31.08.2019, 19:12 | Сообщение # 2249
Генерал-майор
Группа: Пользователи
Сообщений: 466
Награды: 7
Репутация: 10
Статус: Offline
Цитата fius ()
Подскажите есть ли различие в форме сечения катушки

Думаю что есть, но на показатели датчика не влияет )) Если бы от этого что то менялось то была бы целая тема. может и ошибаюсь ))

--Zenit--Дата: Воскресенье, 01.09.2019, 14:15 | Сообщение # 2250
Генерал-лейтенант
Группа: Пользователи
Сообщений: 587
Награды: 9
Репутация: 13
Статус: Offline
Цитата fius ()
День добрый. Подскажите есть ли различие в форме сечения катушки. Тоесть буду матать на оправке с пропиткой эпоксидкой какую форму придать обмотки а именно квадрат или прямоугольник если прямоугольную то по высоте или ширине. И желательно разжевать почему? Так как все мотают по разному кто вообще на ведре у кого никокой симетрии или обмотка круглая. И из за этого различные результаты. У кого всехорошо или наоборот


В идеале провода должны быть в одной точке что бы магнитное поле от одного провода четко накладывалось на поле от другого провода.В одной точке мы расположить не имеем возможности поэтому лучше что бы провода находились максимально близко друг к другу,а это сечение круг,но опять же плотно паковать пучок не нужно потому что с уменьшением расстояния между проводами возрастает межвитковая емкость. Это все теория,а на практике разицы нет) За исключением последней строчки.Паковать плотно провода не стоит.


Сообщение отредактировал --Zenit-- - Воскресенье, 01.09.2019, 14:16
