Варианты конструкций КРОТа-2
|
|
| Andrew | Дата: Вторник, 19.06.2018, 09:01 | Сообщение # 751 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата fedya_valki (  ) ещё надо и прошивку переписать, включив АЦП на работу с дифференциальным входом |
| |
| |
| fedya_valki | Дата: Вторник, 19.06.2018, 13:57 | Сообщение # 752 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) не нашел про конденсаторы на землю..(
 Добавлено (19.06.2018, 13:54)
---------------------------------------------
Почему в самом Деусе поставили один промеж выходов, а не два на землю - хз, скорее "изюминка" Деуса Добавлено (19.06.2018, 13:57)
---------------------------------------------
Цитата Andrew ( ) АЦП включен в диф. режиме. |
| |
| |
| fedya_valki | Дата: Вторник, 19.06.2018, 14:00 | Сообщение # 753 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline

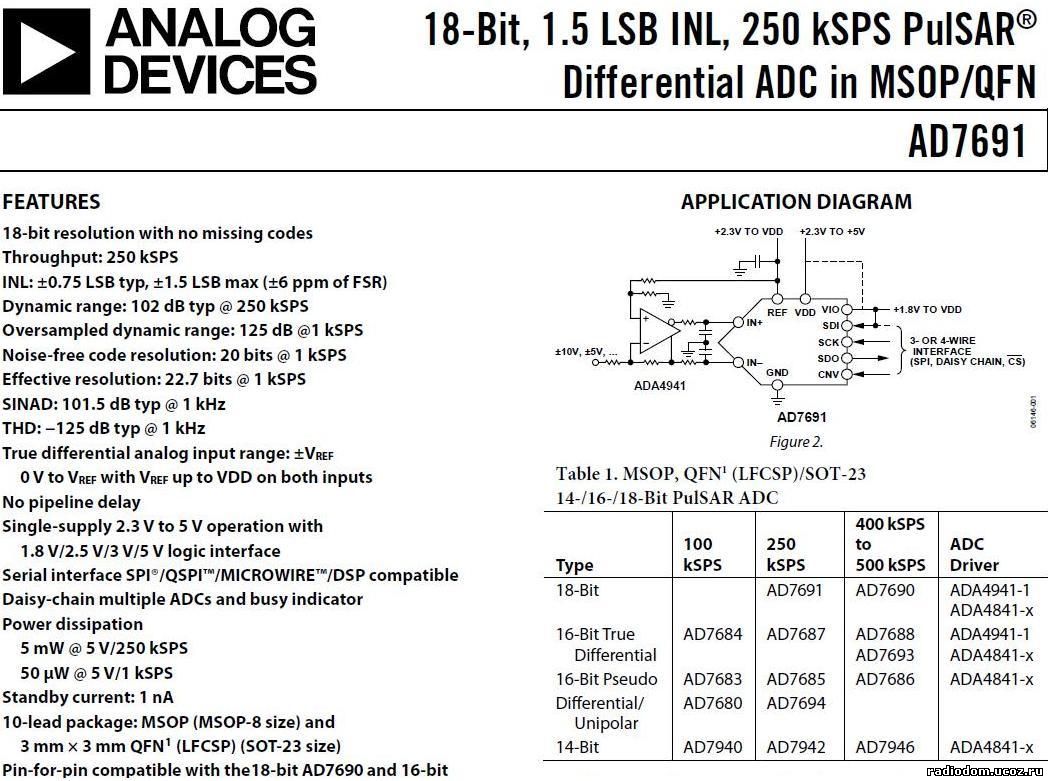

| Вот сам даташит, почитайте, может тут есть формулы для правильного расчёта RC-цепей на выходах драйвера АЦП.
|
| |
| |
| Andrew | Дата: Вторник, 19.06.2018, 20:37 | Сообщение # 754 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата fedya_valki ( ) "изюминка" Деуса
Конденсатор такой емкости между входами диф. АЦП будит с одной стороны "крутить" фазу а с другой возможно делать "деус" "деусом"..)
|
| |
| |
| Andrew | Дата: Вторник, 19.06.2018, 20:42 | Сообщение # 755 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Есть у меня еще одна мысля, где можно получить 2х кратный выигрыш по динамическому диапазону при имеющимся железе!
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 19.06.2018, 22:25 | Сообщение # 756 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата Andrew ( ) А теперь подробнее ! Желательно схема и обоснование
кроме этого уменьшится динамический диапазон по выходу ОУ ; параметры по выходу указаны для сопротивления нагрузки 10ком
------------------------
честно говоря расширения динамического диапазона АЦП применением http://www.radiodom.org/forum/7-40-26444-16-1529260475 не вижу
------------------------------------
для испытаний считаю что более схемотехнически правильно было бы в схеме Крот2 оставить как есть DA2 R13 C25 и R12=51k,подключенные на конт 44 atxmega и добавить инвертирующий усилитель К=-1,
вход как на http://www.radiodom.org/forum/7-40-26444-16-1529260475
а выход ОУ U2 через такую же цепочку R13 C25 подключить на конт 1 atxmega (соединение с С14 отключено). Такая схема неприятностей не добавит
посмотрел чат - fedya_valki по схеме меня обогнал
Сообщение отредактировал 4ff5fd2 - Вторник, 19.06.2018, 23:26 |
| |
| |
| Andrew | Дата: Среда, 20.06.2018, 08:58 | Сообщение # 757 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата 4ff5fd2 ( ) Такая схема неприятностей не добавит
Все же у меня вопрос остался почему деус подцепил на входе АЦП 68Н.. Я тоже цеплял и правдо прибор начинает работать очень похоже на деус. Но фаза очень неустойчивой становиться...
И еще не понятно если ada4941 имеет инверсный выход зачем они два усилителя использовали..
|
| |
| |
| 4ff5fd2 | Дата: Четверг, 21.06.2018, 00:06 | Сообщение # 758 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата Andrew ( ) подцепил на входе АЦП 68Н
обвязка у них низкоомная, так как у ОУ большие входные токи -единицы микроампер , и для снижения шумов. Резисторы по выходу тоже низкоомные , чтобы были малые шумы (см datasheet LT6203 APPLICATIONS INFORMATION). Усилитель может работать с относительно большими токами на низкоомную нагрузку (даже 50 Ом ), поэтому подключили большую емкость - фильтр для подавления высоких частот. В итоге , так как на выходе ОУ все низкоомное ( для снижения шумов) , усилитель по выходу уже не Rail-to-Rail . А динамический диапазон уменьшать нельзя. Поэтому и применили дифференциальный выход ОУ на АЦП. В диф режиме можно обеспечить на входе АЦП размах даже больше половины питания и для положительной , и для отрицательной амплитуды. Такие мои предположения
Сообщение отредактировал 4ff5fd2 - Четверг, 21.06.2018, 00:18 |
| |
| |
| Andrew | Дата: Четверг, 21.06.2018, 07:54 | Сообщение # 759 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата 4ff5fd2 ( ) одно из применений LT6203 |
| |
| |
| 4ff5fd2 | Дата: Четверг, 21.06.2018, 10:28 | Сообщение # 760 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Andrew,
да , я потом посмотрел на фото платы Deus - действительно ADA4841. Параметры по применению близкие .
В разделе ANALOG INPUTS datasheet AD7691 указано что для низких THD (искажений сигнала ) необходимо применять на выходе ОУ низкоомные резисторы - Figure 31. Остальные предположения по применению дифкаскада на ОУ вполне подходят
Сообщение отредактировал 4ff5fd2 - Четверг, 21.06.2018, 10:29 |
| |
| |
| fedya_valki | Дата: Четверг, 21.06.2018, 10:47 | Сообщение # 761 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата Andrew ( ) Федя говорит что в деусе стоит АДА4841.. Цитата Andrew ( ) И еще не понятно если ada4941 имеет инверсный выход зачем они два усилителя использовали..
Сообщение отредактировал fedya_valki - Четверг, 21.06.2018, 10:50 |
| |
| |
| Котигорошко | Дата: Четверг, 05.07.2018, 10:47 | Сообщение # 762 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
|

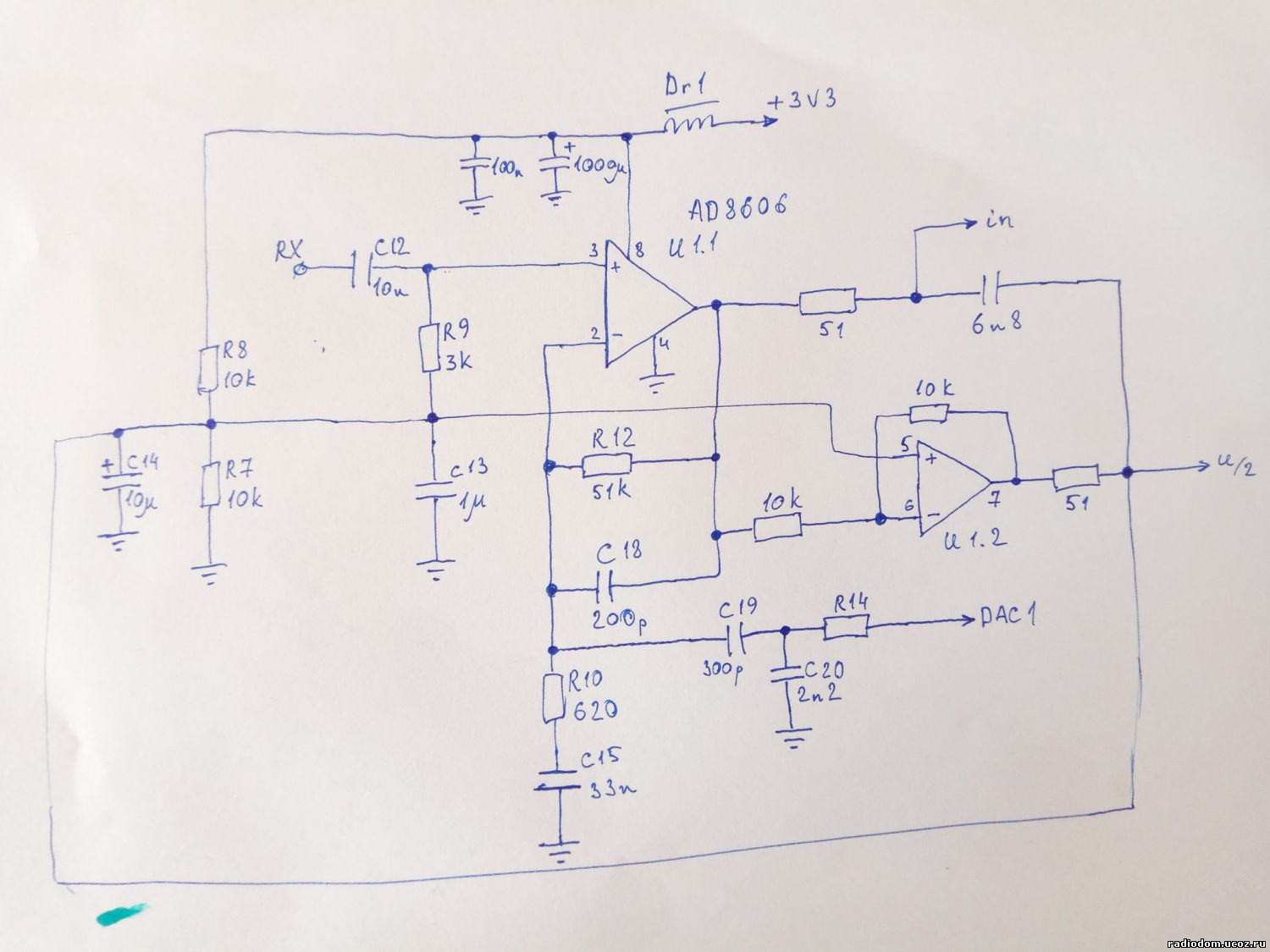

Хочу зробити LAY але спочатку потрібно знати чи всі деталі на своїх місцях.
для підсилювача MCP6022, AD8606 (або двох AD8605...) підходить обв'язка із поста http://www.radiodom.org/forum/7-40-26444-16-1529260475
1) відкидаємо С25 (2н2)
2) уточню, на фото С5 - 10н, це той що має бути 6н8 просто поставлений за не наявності даного номіналу?
резистор після першого каскаду 51 Ом перед 6н8 це R13 по старому
Фото можна завантажити, прямо на ньому щось написати наприклад в Paint і знову вставити на сайт
|
| |
| |
| Andrew | Дата: Четверг, 05.07.2018, 13:33 | Сообщение # 763 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| C14 не нужен, достаточно с13
|
| |
| |
| TCB | Дата: Четверг, 05.07.2018, 15:01 | Сообщение # 764 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2357
Статус: Offline
| Цитата Andrew ( ) C14 не нужен, достаточно с13
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
Сообщение отредактировал TCB - Четверг, 05.07.2018, 15:09 |
| |
| |
| Andrew | Дата: Четверг, 05.07.2018, 22:13 | Сообщение # 765 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline

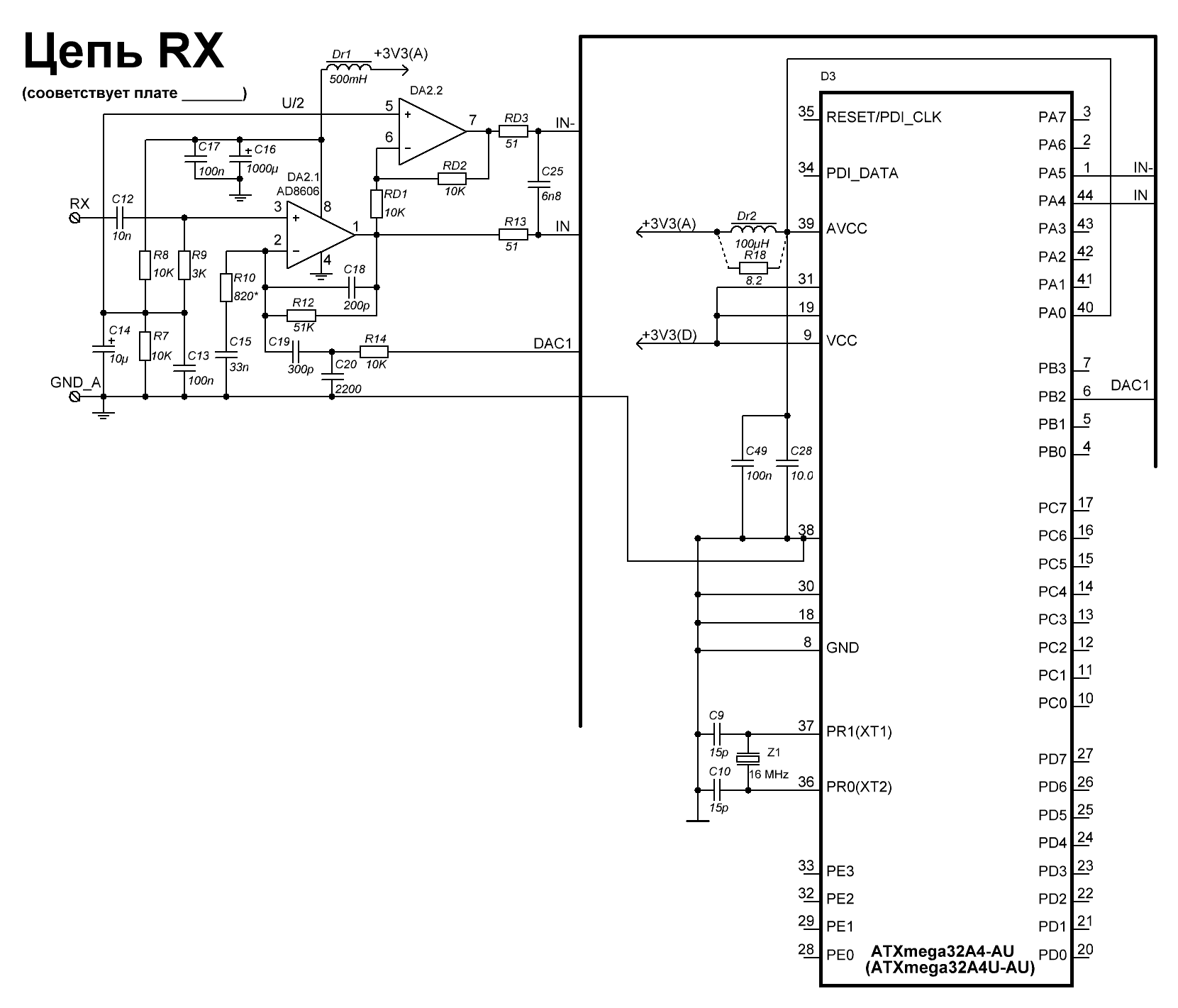

| TCB, С13 и с14 заменить на один 1 МКФ Х7R. р7 -р8 уменьшить до 3 к .. РД3 и р13 100-1000 ом
|
| |
| |
