Варианты конструкций КРОТа-2
| |
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 01:46 | Сообщение # 766 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Andrew,
у вас ранее работал пассивный фильтр R13 C25 с частотой среза около 24кГц , - теперь полезут помехи с датчика.
R8 , R7 , C13 , C14 я бы не трогал - это фильтр по питанию для чувствительных входных цепей . Номиналы R8 , R7 на собственные шумы резисторов не влияют - они зашунтированы C13 , C14. А на степень подавления помех в цепи питанию влияют.
Единственное оправдание применения этой схемы - частичное улучшение динамического диапазона (например на 12кгц добавится примерно 20% из-за влияния применения R13 C25 в оригинальной схеме , на 20кгц около 27% ; а ведь 2017 году частота среза была 33кгц (R13=2,2кОм )и такого влияния R13 C25 на динамику не было ) . Нужно только правильно включить выходные цепи к ОУ и подобрать номиналы .
Но это всего лишь мое личное мнение .
Непроверенные решения на форуме провоцируют некоторых активных юношей на необдуманные действия и надежды в отношении перелопачивания платы Крота.
пс . Опять уехал в село на пару недель - выручает шаровой wifi. Пришлось сделать антенну с усилением около 15дб (Панель 15 (v 3) http://www.lan23.ru/forum/showthread.php?t=6192 - советую
|
| |
|
|
| Andrew | Дата: Пятница, 06.07.2018, 09:09 | Сообщение # 767 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 (  ) у вас ранее работал пассивный фильтр R13 C25 с частотой среза около 24кГц , - теперь полезут помехи с датчика.

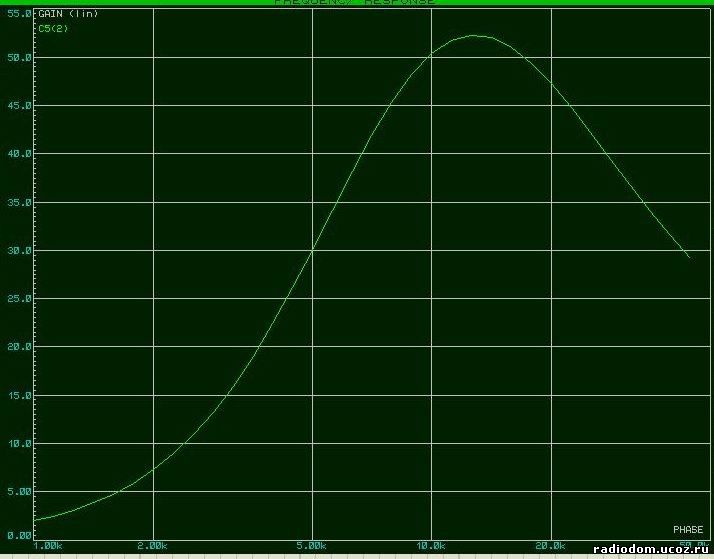

На этой картинке не учитывается влияние С25 по новой схеме
Цитата 4ff5fd2 ( ) Непроверенные решения на форуме провоцируют некоторых активных юношей на необдуманные действия и надежды в отношении перелопачивания платы Крота.
Самое главное, теперь "Как в ДЕУСЕ!"
|
| |
|
|
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 10:35 | Сообщение # 768 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата 4ff5fd2 ( ) Нужно только правильно включить выходные цепи к ОУ и подобрать номиналы .
улучшения динамики указано для вариантов:
1. каждый выход ОУ включен к своему входу ацп через цепочку R13 C25 с номиналами по оригинальной схеме , или
2. с одним конденсатором - http://www.radiodom.org/forum/7-40-26628-16-1530780445 , тогда между входами ацп емкость конденсатора оставляем C25=2200 пФ , а сопротивления резисторов на выходах ОУ составят R13/2 = 3кОм/2 = 1,5кОм . При этом частота фильтра остается как в оригинальной схеме Крота - 24кГц.
Сам доберусь до паяльника только через 2 недели , но работать должно . Буду добавлять еще одну AD8605 на переходной плате , так будет минимум работы ; + добавить емкость по питанию 0,1 мкф рядом с ОУ.
Цитата Andrew ( ) Конденсатор в обратной связи ОУ из 22 пФ вырос до 200
стало: для 200пФ и R12=51кОм частота среза фильтра 15,6кгц.
Я буду устанавливать С18 47 - 51 пФ , частота среза около 60кГц . Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах , хотя для схемы Деуса аналогичная частота среза около 11кГц
|
| |
|
|
| Andrew | Дата: Пятница, 06.07.2018, 12:11 | Сообщение # 769 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах |
| |
|
|
| янукович | Дата: Пятница, 06.07.2018, 15:20 | Сообщение # 770 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| Если с приемником Деуса все более-менее ясно, то с передатчиком не очень... Как он качается, мостом? Много (больше 100) оборотов тонким (вроде 0.35мм.) проводом в ТХ, резонансные конденсаторы в контурах (включаются бутербродами реллюшками), так? Усиление передающего каскада как устроено?
|
| |
|
|
| 4ff5fd2 | Дата: Пятница, 06.07.2018, 16:31 | Сообщение # 771 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) Цитата 4ff5fd2 ()Не нравится мне такая фазовая характеристика с С18=200 пФ на рабочих частотах
Не понимаю чем? Посмотрите на рисунок с АЧХ,
Сообщение отредактировал 4ff5fd2 - Пятница, 06.07.2018, 16:34 |
| |
|
|
| fedya_valki | Дата: Пятница, 06.07.2018, 16:44 | Сообщение # 772 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата янукович ( ) Как он качается, мостом? Цитата 4ff5fd2 ( ) ключевое слово фазовая - на частоте среза фильтра 15,6кГц сдвиг фазы 45 град с максимальной наклоном ФЧХ Цитата TCB ( ) В схеме С14=10мкФ, а С13=100нФ - лучше так и оставить, это все таки формирование ср.т.  ... Ну и для полного счастия было бы лучше и остальные номиналы обвязки первого опера, который усиливает сигнал с Rx сохранить как в оригинале.
|
| |
|
|
| Andrew | Дата: Пятница, 06.07.2018, 19:01 | Сообщение # 773 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) ключевое слово фазовая
Цитата fedya_valki ( ) то даже ОЗЗИ_СВ не смог разгадать чем качается Деус, стоит до сиз пор никем не опознанная пятиногая микросхемка.... |
| |
|
|
| 4ff5fd2 | Дата: Суббота, 07.07.2018, 14:28 | Сообщение # 774 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) при отсутствии резонанса
для Tx резонанс есть, для Rx нет
в канале Rx любая реактивность ( С или L ) крутит фазу , и если она нестабильна во времени - будет плохо . Применяем хорошие конденсаторы , иначе  Добавлено (07.07.2018, 14:28)
---------------------------------------------
Цитата fedya_valki ( ) Ну и для полного счастия было бы лучше и остальные номиналы обвязки первого опера, который усиливает сигнал с Rx сохранить как в оригинале.
они выбраны из условия особенностей требования по применению 18 разрядного ацп (малые значения сопротивлений резисторов для минимума искажений ацп - см datasheet) , для atxmega это не требуется
|
| |
|
|
| Котигорошко | Дата: Суббота, 07.07.2018, 18:37 | Сообщение # 775 |
|
Подполковник
Группа: Пользователи
Сообщений: 111
Статус: Offline
| Варіант для ознайомлення. Набагато простіше добавити навісом
Сообщение отредактировал Котигорошко - Воскресенье, 08.07.2018, 07:50 |
| |
|
|
| TCB | Дата: Суббота, 07.07.2018, 22:51 | Сообщение # 776 |
 Генералиссимус
Группа: Модераторы
Сообщений: 2488
Статус: Offline
| Котигорошко, если переделываете плату, то удаляйте мой логотип...
Сильно не вникал в разводку, но дополнительные 2 длинные перемычки мне сразу не понравились. А если учесть что я и на своих трассировках через какое то время вижу недочеты, то ....
И вообще в лауте качественно внести существенные правки в плату, на мой взгляд, не реально (или придется потратить уйму времени).
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
|
|
| 4ff5fd2 | Дата: Понедельник, 09.07.2018, 21:10 | Сообщение # 777 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата 4ff5fd2 ( ) например на 12кгц добавится примерно 30% из-за влияния применения R13 C25 в оригинальной схеме , на 20кгц около 40% ;
поспешил с ответом и не могу отредактировать - тут http://www.radiodom.org/forum/7-40-26642-16-1530834373 следует читать :
_например на 12кгц добавится примерно 20% из-за влияния применения R13 C25 в оригинальной схеме , на 20кгц около 27% _
просьба к админу исправить
|
| |
|
|
| fedya_valki | Дата: Понедельник, 09.07.2018, 22:24 | Сообщение # 778 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) они выбраны из условия особенностей требования по применению 18 разрядного ацп Цитата 4ff5fd2 ( ) см datasheet Цитата 4ff5fd2 ( ) для atxmega это не требуется
Добавлено (09.07.2018, 22:24)
---------------------------------------------
Цитата Andrew ( ) в той "не опознанной" микросхеме достаточно стоять одному транзистору, что-бы раскачать параллельный контур
Сообщение отредактировал fedya_valki - Понедельник, 09.07.2018, 22:38 |
| |
|
|
| 4ff5fd2 | Дата: Вторник, 10.07.2018, 18:19 | Сообщение # 779 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата fedya_valki ( ) Та да, в хмега особый АЦП, драйвером к которому можно ставить каскад на транзисторе МП39Б или П416? |
| |
|
|
| Andrew | Дата: Вторник, 10.07.2018, 20:12 | Сообщение # 780 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| fedya_valki, 4ff5fd2, МП39Б шикарный малошумящий транзистор, который применялся в предварительных усилителях НЧ! П416 отличный высокочастотный транзистор для высокочастотных цепей транзисторных приемников того времени, Например "Юпитер" ,"Сельга" и тд и тп.. Вам и не снилось.. Мне первые транзисторы достались из Москвы "- "институт физики земли"! (~1972г)
А вы над ними смеетесь.. Уверен, не знаете, как работает транзистор!
|
| |
|
|
|
|
