Варианты конструкций КРОТа-2
| |
| Andrew | Дата: Воскресенье, 15.07.2018, 09:00 | Сообщение # 796 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 (  ) А с детектором ноля (sign ) вы еще наиграетесь
Цитата 4ff5fd2 ( ) А как же надпись на главной странице :Наш девиз: "Минимальная сложность при максимальных параметрах!" ?
|
| |
|
|
| 4ff5fd2 | Дата: Воскресенье, 15.07.2018, 14:06 | Сообщение # 797 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Andrew,

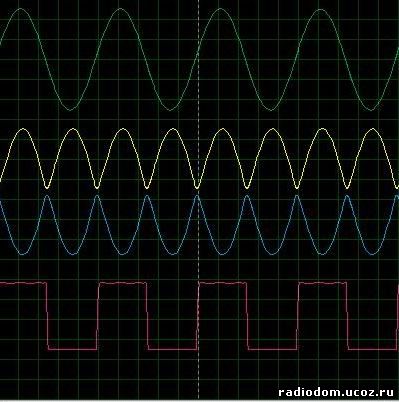

если в оригинальной схеме спектр сигнала - одна основная гармоника, то после работы вашей схемы ( двухполупериодного диодного выпрямителя ) спектр тока или напряжения состоит из нескольких четных гармоник .
https://poznayka.org/s84367t1.html
Фильтровать сразу несколько гармоник со своими весовыми коэффициентами задачу не упрощает , в том числе программно
|
| |
|
|
| Andrew | Дата: Воскресенье, 15.07.2018, 14:31 | Сообщение # 798 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| 4ff5fd2, Я практик, нужно придумать схему спаять и проверить! А гармоник бояться в лес (на коп) не ходить..)
|
| |
|
|
| 4ff5fd2 | Дата: Воскресенье, 15.07.2018, 21:26 | Сообщение # 799 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Andrew,
я тоже практик, но ленивый , и лишней работы не люблю.
Поэтому прикидываю на пальцах чем все закончится
Широкая полоса пропускания приведет к лишним шумам и помехам плюс нелинейности преобразования съедят этот бит , или даже больше.
Для себя сделал вывод - качественный кабель (витая пара в экране к датчику и внутри корпуса между разъемом и платой ) плюс небольшой экран с обратной стороны усилителя Rx , соединенный с аналоговой землей тоже дадут хороший результат.
|
| |
|
|
| Andrew | Дата: Воскресенье, 15.07.2018, 21:51 | Сообщение # 800 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) Широкая полоса пропускания приведет к лишним шумам и помехам плюс нелинейности преобразования съедят этот бит , Цитата 4ff5fd2 ( ) Для себя сделал вывод - качественный кабель (витая пара в экране к датчику и внутри корпуса между разъемом и платой ) плюс небольшой экран с обратной стороны усилителя Rx , соединенный с аналоговой землей тоже дадут хороший результат.
Простой тест! Прошивка "Мульти" , "Асе", 9 усиление тишина...?
|
| |
|
|
| fedya_valki | Дата: Воскресенье, 15.07.2018, 22:55 | Сообщение # 801 |
 Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) качественный кабель (витая пара в экране к датчику и внутри корпуса между разъемом и платой ) плюс небольшой экран с обратной стороны усилителя Rx , соединенный с аналоговой землей тоже дадут хороший результат. |
| |
|
|
| 4ff5fd2 | Дата: Понедельник, 16.07.2018, 11:14 | Сообщение # 802 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) А где расшириться полоса пропускания?
на входе ацп частота среза фильтра выше оригинала Крот2 приблизительно в 3 раза ( R11 R12 C5 ) http://www.radiodom.org/forum/7-40-26703-16-1531423259
Цитата Andrew ( ) Простой тест! Прошивка "Мульти" , "Асе", 9 усиление тишина...?
Цитата fedya_valki ( ) S-video даёт не худшие результаты,... Кроме дубовости - ничего лишнего
Я могу себе позволить потратить несколько часов на изготовление кабеля ,чтобы сделать так , как мне нравится
|
| |
|
|
| fedya_valki | Дата: Понедельник, 16.07.2018, 14:04 | Сообщение # 803 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Цитата 4ff5fd2 ( ) для себя хочется сделать хорошо |
| |
|
|
| fedya_valki | Дата: Понедельник, 16.07.2018, 21:14 | Сообщение # 804 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 2288
Статус: Offline
| Stas," на несколько порядков увеличится чувство до конца выполненого долга"
Та да, долгов уже нету ни перед кем.... Аж стыдно......
|
| |
|
|
| Andrew | Дата: Понедельник, 16.07.2018, 21:55 | Сообщение # 805 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата fedya_valki ( ) "не применяй сущностей, сверх необходимых". Дошло.
БЛА БЛА БЛА... )
ПС. Я качественный блок "Крота" за 3 часа делаю..
|
| |
|
|
| Andrew | Дата: Понедельник, 16.07.2018, 22:02 | Сообщение # 806 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) на входе ацп частота среза фильтра выше оригинала Крот2 приблизительно в 3 раза ( R11 R12 C5 )
Вы по существу пожалуйста! Ведь реально можно снизить КУ в 2 раза при тех же параметрах...
|
| |
|
|
| 4ff5fd2 | Дата: Вторник, 17.07.2018, 21:35 | Сообщение # 807 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) Вы по существу пожалуйста!
после диодного выпрямителя у вас полезный сигнал на удвоенной частоте плюс четные гармоники (см формулу http://www.radiodom.org/forum/7-40-26725-16-1531656386
), поэтому частоту фильтра перед ацп , по сравнению с оригинальной Крот2 , придется повысить вдвое ,или более, с известными последствиями .
На выходе U4 в момент переключения будет пачка импульсов (похоже на дребезг контактов ) и никаким конденсатором на выходе U4 их не устранить , необходим компаратор с гистерезисом, который также будет давать ошибку по фазе.
Короче, по моему субъективному мнению , все неидеальности и ухудшения от применения подобной схемы http://www.radiodom.org/forum/7-40-26703-16-1531423259 существенно превысят тот бит , который вы собираетесь выиграть .
Цитата fedya_valki ( ) Вы думаете, если поставить золотой, например провод в датчик и кабель - работать лучше будет?
такие ответы больше подходят для md4u .
Кабеля делаю сам , потому что в продаже дорогие и их параметры меня не устраивают. И провода не покупаю, а они давно есть. "Когда радиолюбитель попадает работать на радиозавод ..." - но это было давно
Инженеры с радиотехническим образованием обычно фигурируют количественными величинами, а не качественными типа такого :
Цитата fedya_valki ( ) S-video даёт не худшие результаты, чем каждый провод в экране, две витые пары в экране, я и такие делал поначалу. Кроме дубовости - ничего лишнего не получил, выигрыша по шумам и ложнякам - тоже....
вы же прекрасно знаете, что витая пара в экране и для Tx , и для Rx , с распайкой возле источника и приемника лучше , чем просто один провод в экране
Все виды соединений давно уже измерили до нас, нужно только воспользоваться чужими результатами.
Это раньше был только журнал Радио да несколько справочников , а сейчас можно найти любую книгу .
Не буду учить вас жить
Сам всю жизнь учусь
Сообщение отредактировал 4ff5fd2 - Вторник, 17.07.2018, 21:38 |
| |
|
|
| Andrew | Дата: Вторник, 17.07.2018, 21:54 | Сообщение # 808 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) поэтому частоту фильтра перед ацп , по сравнению с оригинальной Крот2 , придется повысить вдвое ,или более, с известными последствиями .
Цитата 4ff5fd2 ( ) а выходе U4 в момент переключения будет пачка импульсов (похоже на дребезг контактов ) и никаким конденсатором на выходе U4 их не устранить , необходим компаратор с гистерезисом, который также будет давать ошибку по фазе.
И компаратор с гистерезисом тоже пробовал , контролер имеет таковой.. Может нечто шуметь при сигнала близких к 0 , но слава богу разболанс катушки здесь на пользу...)
Цитата 4ff5fd2 ( ) что витая пара в экране и для Tx , и для Rx , с распайкой возле источника и приемника лучше , чем просто один провод в экране |
| |
|
|
| 4ff5fd2 | Дата: Среда, 18.07.2018, 20:37 | Сообщение # 809 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 643
Статус: Offline
| Цитата Andrew ( ) для передатчика подойдет и без экрана и не витая тоже..)
"И так сойдет! ... "
Успехов
|
| |
|
|
| Andrew | Дата: Среда, 18.07.2018, 21:51 | Сообщение # 810 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7574
Статус: Offline
| Цитата 4ff5fd2 ( ) "И так сойдет! ... "  Знаю, такой еще есть рядом с 4 блоком чернобыльской АС... )
На видео - "S Video" и "советский" кабель https://www.youtube.com/watch?v=W00V3RzsbMc
Покажите такое видео со своим кабелем , который "И так не сойдет"!)
|
| |
|
|
|
|
