| Andrew | Дата: Среда, 22.09.2021, 09:03 | Сообщение # 2641 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата de-si-gn (  ) не поделитесь технологией экранировки каждой катушки отдельно? Вы сколько витков мотали?
Цитата de-si-gn ( ) умер китайский геркон в пластиковом корпусе. |
| |
| |
| sparkingsparking | Дата: Среда, 22.09.2021, 11:14 | Сообщение # 2642 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Геркон умер от неодима ! Тут без разницы в пластике или стекле, дохнут все если поле сильное. Вообще чем больше геркон, тем надежней срабатывает. Советский от сигнализации самый раз, как раз по длине корпуса ))))
|
| |
| |
| de-si-gn | Дата: Четверг, 23.09.2021, 16:49 | Сообщение # 2643 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

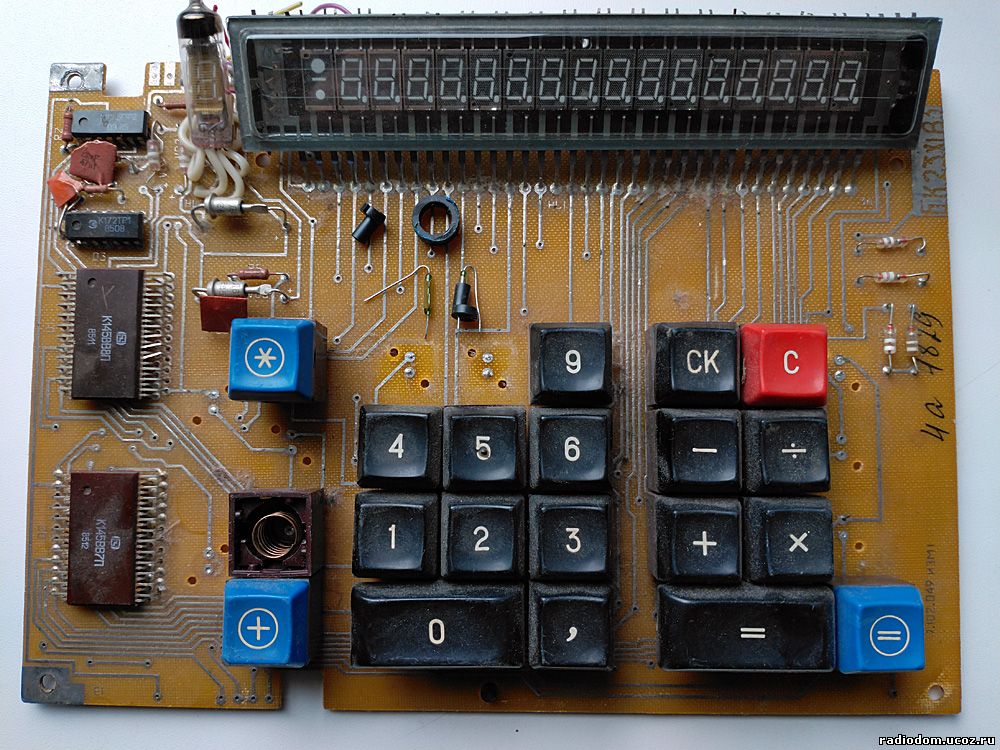

| Советские миниатюрные (10х2,1мм) герконы добываю из "балконных запасов"  плюс магнит колечком...
|
| |
| |
| yuriyich594 | Дата: Среда, 29.09.2021, 19:33 | Сообщение # 2644 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Здравствуйте.Принимайте в ряды.Стал обладателем платы КРОТ СМАРТ ФМ V06.Обычно собираю сам. Но думал так быстрее будет ,чтобы успеть испытать.Зря так думал продавец попался неторопливый .Так что сделал только пару выходов.Первый не считается, так как неправильно настроил фазу.Второй выход уже порадовал -металлоискатель адекватно работал.Автору большое спасибо за проведенный огромный труд.Сейчас начались дожди и я решил Крота потестировать дома.Катушка DD 180 мм.Частота 10кц.Баланс 580 мВ.Ток 100 мА.Датчик не родной .На родном металлоискателе показывал баланс 150мВ на частоте 8.5кц.Проблема в том что (глубина) по воздуху - 20 см. Прочитал форум и многие пишут что должно быть около 40 см. на катушках диаметром 30 см. .На моей тогда должно быть порядка 30см.Катушка моя Tx - 45 вит. 0.45 мм. Rx- 150 вит. 0.2 мм (без встроенных в датчик конденсаторов).На другом металлоискателе показывает результат 28 см с ВДИ.
Ток на более высоких частотах был очень мал - менее 40 мА. Без подключения датчика снял АЧХ тракта TX(CSC8002).Оказалось что на частоте 8 кГц выходной сигнал в два раза выше чем на 16кГц.Выпаял и проверил все конденсаторы Tx и оказалось что на позиции CB6 запаяны параллельно кондеры на 100p и 22p. Выпаял 100p оставил 22p.АЧХ стала намного ровнее ,отличалась всего на 1/5 и ток на высоких частотах смог выставить до 100 мА.
На дальность на частоте 10кГц - не повлияло.Закралось сомнение что в Rx что то запаяли не то.Проверил все кондеры (выпаивал и измерял -все оказалось по схеме правильно).Резисторы тоже правильные номиналы.Подал с генератора синус 10кГц на вход Rx и измерил на выходе ,и получил К усил. около 32 (измерял нормальным осцил. С1-67).Перегрузку каскада не допускал.. На других частотах еще меньше учитывая что каскад -ПФ.Смоделировал в MicroCap -должно получиться Ку около 50.(RA4-620 ом.)
Пожалуйста подскажите куда копать.Как увеличить (глубину) .Может дело в автобалансе , попробовать выпаять CA7?
P.S. Извините забыл написать S -16, G -2, Шумодав-7,1.
Сообщение отредактировал yuriyich594 - Среда, 29.09.2021, 19:54 |
| |
| |
| --Zenit-- | Дата: Среда, 29.09.2021, 20:51 | Сообщение # 2645 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата yuriyich594 ( ) Смоделировал в MicroCap -должно получиться Ку около 50.(RA4-620 ом.)
MicroCap владеете так что дерзайте.
И да разбаланс в 580 мв это много.С таким нормальной работы не добьетесь.Увеличите КУ разбаланс будет еще больше.И с неродными катушками Крот не очень,а так чем меньше катушка тем лучше работает.С катушкой 180 мм по воздуху можно добиться 30-35 см.
Сообщение отредактировал --Zenit-- - Среда, 29.09.2021, 21:09 |
| |
| |
| sparkingsparking | Дата: Среда, 29.09.2021, 21:19 | Сообщение # 2646 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| de-si-gn, если смарт по грунту только юзать будете, то просто сделайте контактную точку сенсора, тогда и магнита не надо, пальцем коснулся и все. Я так на импульсниках делаю.
https://www.youtube.com/watch?v=Xgj5QxNcx1Y
|
| |
| |
| yuriyich594 | Дата: Среда, 29.09.2021, 23:52 | Сообщение # 2647 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Zenit спасибо за дельный совет.В ближайшее время попробую увеличить Ку по Rx и датчик настрою на его родную частоту 8.5кГц - там разбаланс будет меньше.А за зиму соберу датчик для Крота.Пластиковая форма есть и на кольцо и для DD.Кстати пробовал датчик кольцо c Кротом -вообще не получилось настроить.Ток очень маленький.Хотя провод и витки приблизительно такие как надо.Решил что это из за того что Tx и Cx(компенсирующая) у меня включены последовательно.Если бы Cx была с Rx включена может быть и заработало бы.Есть ли у кого нибудь опыт применения с Кротом датчика кольцо.
|
| |
| |
| pwp79md | Дата: Четверг, 30.09.2021, 00:07 | Сообщение # 2648 |
|
Подполковник
Группа: Пользователи
Сообщений: 117
Статус: Offline
| Цитата yuriyich594 ( ) Есть ли у кого нибудь опыт применения с Кротом датчика кольцо.
Смарт с кольцом работает отлично, в плане дискриминации очень хорошо, особенно по водному(забродному) кому кто наловчился ни одной пробки пивной не копает, ни ржавой ни свежей)) По току и тд всегда все нормально было, больше 100 это норма, на 18кГц то чуть поменьше. Частота 8.5кГц это не для Крота. На Смарте по оригинальной схеме максимальная чуйка около 12кГц± если поднять как на Про про что говорил Зенит то будет поярче на большей частоте, и чуйка будет лучше на много на высокой частоте.
|
| |
| |
| yuriyich594 | Дата: Четверг, 30.09.2021, 18:05 | Сообщение # 2649 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| pwp79md благодарю за рекомендации.А как вы мотали кольцо.У Вас компенсирующая обмотка с Tx или с Rx соединена.Мотают по разному и так и так.Еще играет роль где компенсирующая намотана.На приемной катушке или на передающей ,внутри или поверх.Вариантов множество.Я свой первый датчик кольцо выбросил после того как он отказался работать на тяжелом грунте,хотя до этого в других местах он работал отлично.Сейчас у меня другой и он работает с тремя разными металлоискателями на разных частотах вполне достойно .Но с Кротом не получилось настроить.Наверное нужно попробовать еще раз. Пожалуйста расскажите как мотали датчик кольцо для Крота,я думаю и другим будет интересно .
|
| |
| |
| pwp79md | Дата: Четверг, 30.09.2021, 19:34 | Сообщение # 2650 |
|
Подполковник
Группа: Пользователи
Сообщений: 117
Статус: Offline
| Напечатал на принтере двойную намотку по размеру внутреннего диаметра кольца, где приемная обмотка должна быть. В этой "катушечке" в средину разместил приемную, а по наруже, как на катушку намотал компенсирующую которая от передающей идёт, тоисть получилось по наруже приемной. В чем большое преимущество что в таком варианте без проблем можно домотать-отмотать компенсирующую, сколько нужно. Она плотно мотается по отправке. В самой этой отправке продуманы отверствие что бы все пролилось смолой и тд. Сборка получается нормальная, графитится корпус- приклееваетмя на смолу оправка- вкладывается Tx i Rx фиксируется- подганяется СХ и тд
|
| |
| |
| yuriyich594 | Дата: Четверг, 30.09.2021, 21:24 | Сообщение # 2651 |
|
Лейтенант
Группа: Пользователи
Сообщений: 42
Статус: Offline
| Понял.Значит и у Вас передающая с компенсирующей включены последовательно в противофазе как и в моем кольце.Проверю еще раз с Кротом наверно что то напутал при подключении.Спасибо за информацию.
|
| |
| |
| de-si-gn | Дата: Пятница, 01.10.2021, 10:27 | Сообщение # 2652 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline

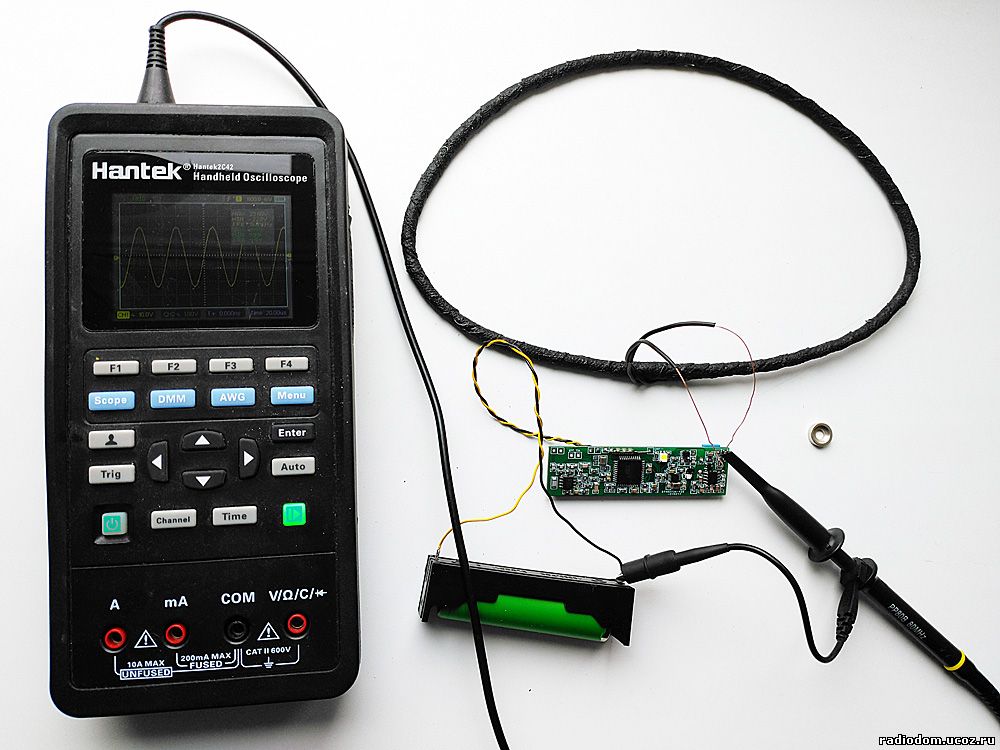

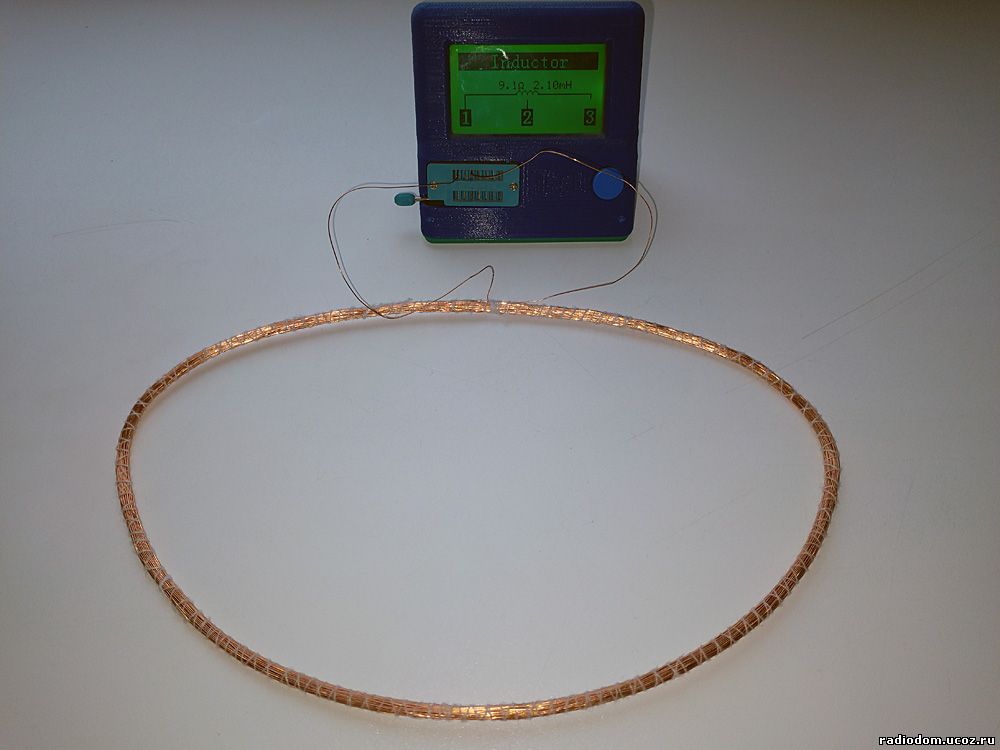

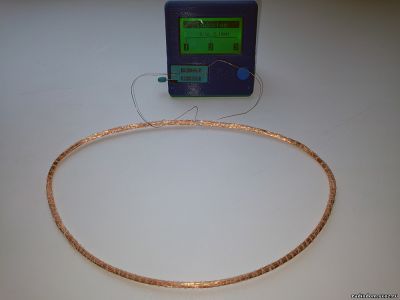

| Намотал ТХ для беспроводной катушки, пропитал цапон лаком, обмотал ХБ изолентой
67 витков 0,3мм
CB8.1 0,033 мкф = частота 19 кГц, ток 60мА, напряжение 45 В, RB6=0
CB8.2 0,047 мкф + CB8.1 0,033 мкф =частота 12 кГц, ток 100мА, напряжение 45 В, RB6=0
|
| |
| |
| Andrew | Дата: Пятница, 01.10.2021, 21:48 | Сообщение # 2653 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| de-si-gn,
|
| |
| |
| infiniti | Дата: Воскресенье, 03.10.2021, 17:20 | Сообщение # 2654 |
|
Сержант
Группа: Заблокированные
Сообщений: 28
Статус: Offline
| Доброго
времени суток, господа старатели!
Заказал у автора плату в сборе без ФМ (меня устраивает без модуля ФМ) и катушку
бабочка 30*25! Методом подбора конденсаторов добился частоты в 17
кГц. На корпус добавил разъем для наушников. На самом деле я не
верил в возможности датчика Крот смарт, думал, маркетинговый ход. Сегодня
пошаманил в лесу (в лесу , в дали от всяких макро и микро волн и железа) с
настройками в приложении, результат по воздуху......, цепляет пятак СССР на
52-х сантиметрах! Это просто не постижимо, по крайней мере, для меня, простого
обывателя. Штангу сделал из костыля и углепластиковой удочки, 1100 грамм
получилась в сборе. Теперь у меня , на пятидесяти годах, появилось
отличное хобби и спортивный интерес для поддержания здоровья на свежем
воздухе!!!!!!!!!!
|
| |
| |
| 24D590L | Дата: Воскресенье, 03.10.2021, 17:33 | Сообщение # 2655 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 280
Статус: Offline
| Цитата infiniti ( ) отличное хобби и спортивный интерес для поддержания здоровья на свежемвоздухе!!!!!!!!!!
|
| |
| |
|
|
