andrewostapДата: Четверг, 24.01.2019, 10:33 | Сообщение # 406
Лейтенант
Группа: Модераторы
Сообщений: 46
Награды: 0
Репутация: 0
Статус: Offline
sparkingsparking, Этот модуль паяется также, достаточно запять 4 контакта сверху.

Сообщение отредактировал andrewostap - Четверг, 24.01.2019, 10:33

sparkingsparkingДата: Четверг, 24.01.2019, 10:37 | Сообщение # 407
Генерал-лейтенант
Группа: Пользователи
Сообщений: 526
Награды: 2
Репутация: -2
Статус: Offline
andrewostap, покажите на фото как!

TCBДата: Четверг, 24.01.2019, 10:48 | Сообщение # 408
Генерал-полковник
Группа: Модераторы
Сообщений: 1011
Награды: 4
Репутация: 48
Статус: Offline
Цитата sparkingsparking ()
у него внизу дырки, не совпадают с дорожками на плате.


Прозвоните эти дополнительные "дырки" с основными контактами по краю.
Я даже по фото вижу что они совпадают. Не просматривается только 22 нога (по схеме Крота). Но это GND, так же как и 21 - для работы достаточно 13 ноги. 34 нога используется только для крепления модуля и куда она идет не важно.

Вот так:
http://www.radiodom.org/forum/11-119-27995-16-1543511678
http://www.radiodom.org/forum/11-119-27997-16-1543517973
http://www.radiodom.org/forum/11-119-28060-16-1544035324
http://www.radiodom.org/forum/11-119-28261-16-1545038361


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/


Сообщение отредактировал TCB - Четверг, 24.01.2019, 10:56

sparkingsparkingДата: Четверг, 24.01.2019, 12:20 | Сообщение # 409
Генерал-лейтенант
Группа: Пользователи
Сообщений: 526
Награды: 2
Репутация: -2
Статус: Offline
Ок, просто впаиваю.

sa789Дата: Четверг, 24.01.2019, 14:16 | Сообщение # 410
Рядовой
Группа: Пользователи
Сообщений: 7
Награды: 0
Репутация: 0
Статус: Offline
Опечатка в схеме R2 5К1 в перечне R2 10К поставил согласно схеме 5к1.

de-si-gnДата: Четверг, 24.01.2019, 14:39 | Сообщение # 411
Генерал-лейтенант
Группа: Модераторы
Сообщений: 750
Награды: 12
Репутация: 30
Статус: Offline
R2 5К1, R3 10К как на схеме!

Сообщение отредактировал de-si-gn - Четверг, 24.01.2019, 14:41

sa789Дата: Четверг, 24.01.2019, 15:00 | Сообщение # 412
Рядовой
Группа: Пользователи
Сообщений: 7
Награды: 0
Репутация: 0
Статус: Offline
1.Вопрос по RA8 RA9 по одним данным стоят 100 Ом по последней схеме 420 Ом  в описание читал что схему доработали и поставили 620 Ом какие ставить.
2.Да еще по схеме R4 стоит 8,2 ома а в описании 1 Ом какой ставить?

Или ra8 ra9 ставить 100 Ом, а конд СА5 6800 как проще без заморочек .

Есть еще не схождения схемы с описанием.

Тогда как я понимаю собирать согласно схеме номиналы деталей ставить? ( у меня схема которая была после Нового года на схеме доработка по включению 32,33 нога меги ).


Сообщение отредактировал sa789 - Четверг, 24.01.2019, 16:32

TCBДата: Четверг, 24.01.2019, 19:33 | Сообщение # 413
Генерал-полковник
Группа: Модераторы
Сообщений: 1011
Награды: 4
Репутация: 48
Статус: Offline
Цитата sa789 ()
Есть еще не схождения схемы с описанием.

Когда делали доработку для возможности выключения кнопкой на плате, на схеме внесли все актуальные, на тот момент, изменения номиналов. А про перечень забыли...
Поэтому ориентируйтесь на схему.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AndrewДата: Четверг, 24.01.2019, 20:26 | Сообщение # 414
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online

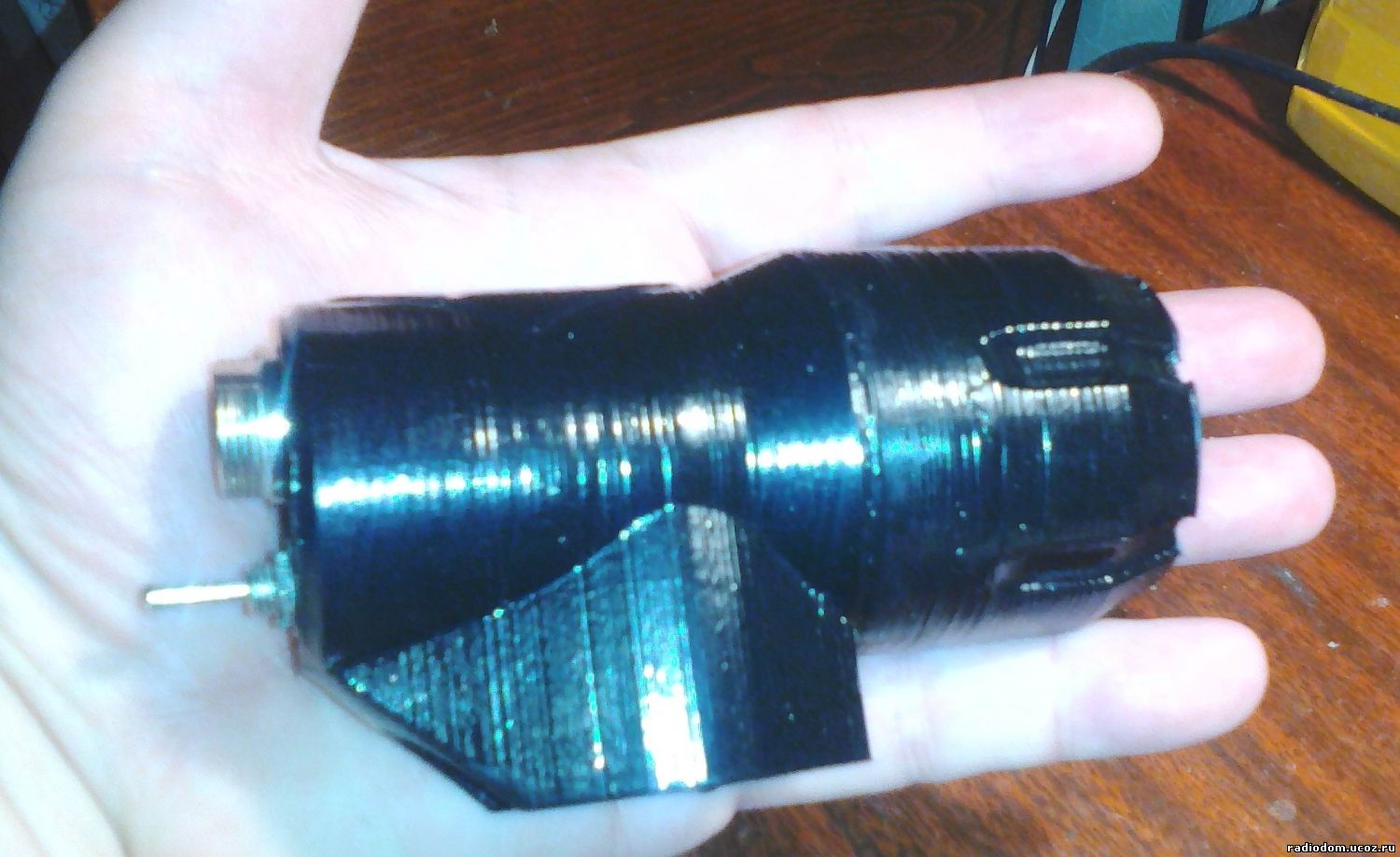

Вот какой "Смартик"  получилося,
Вес 170 грам, на катушку "снайперку"  монета  - 30 см.   Не шумный...
Спасибо de-si-gn  за корпус!
Я доволен!  smile

Прикрепления: 1460535.jpg(144.3 Kb)

de-si-gnДата: Четверг, 24.01.2019, 20:35 | Сообщение # 415
Генерал-лейтенант
Группа: Модераторы
Сообщений: 750
Награды: 12
Репутация: 30
Статус: Offline
Andrewbeer
Напечатано только не очень хорошо, и обработка дело портит.
Механика у принтера плохая, нужно скорость снижать (я печатал на скорости 70мм/с, сопло0,8мм, слой 0,2). и лучше светлые цвета выбирать тогда.


Сообщение отредактировал de-si-gn - Четверг, 24.01.2019, 22:04

sparkingsparkingДата: Четверг, 24.01.2019, 20:48 | Сообщение # 416
Генерал-лейтенант
Группа: Пользователи
Сообщений: 526
Награды: 2
Репутация: -2
Статус: Offline
de-si-gn, в поле притрет грязью  biggrin

AndrewДата: Четверг, 24.01.2019, 20:53 | Сообщение # 417
Генералиссимус
Группа: Администраторы
Сообщений: 5799
Награды: 6
Репутация: 69
Статус: Online
Цитата de-si-gn ()
Напечатано только не очень хорошо, и обработка дело портит

 Это мой печатальщик ...  но корпус крепкий и грязи не боится! )

de-si-gnДата: Четверг, 24.01.2019, 21:40 | Сообщение # 418
Генерал-лейтенант
Группа: Модераторы
Сообщений: 750
Награды: 12
Репутация: 30
Статус: Offline

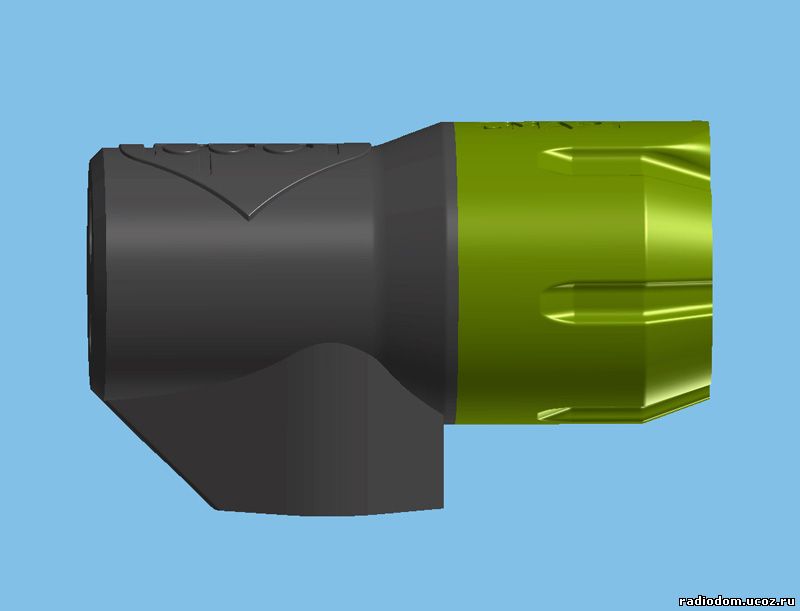

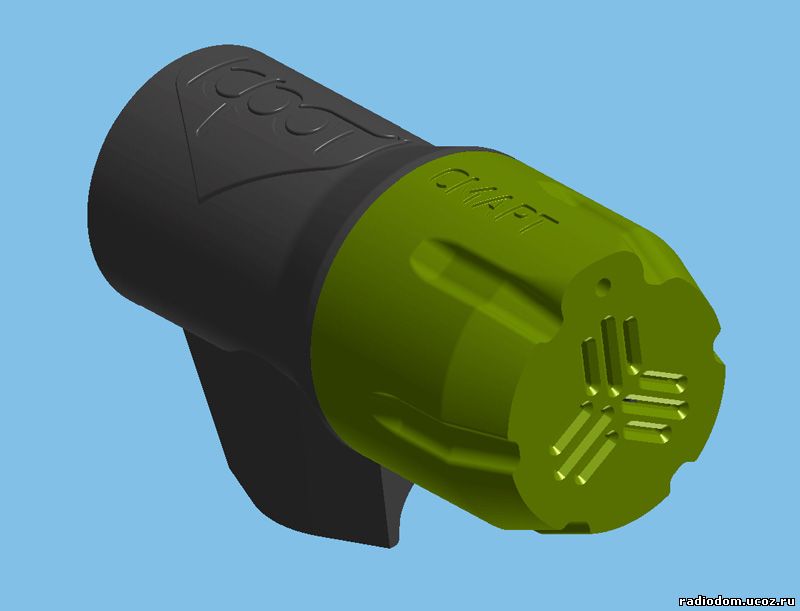

Светодиод (или 2?) можно разместить так:





Добавлено (24.01.2019, 21:53)
---------------------------------------------
Прикинул - если светодиод поставить на штатное место, сделать светлую крышку, то свет будет видно точно в слове "СМАРТ".
Крышку нужно печатать белым или желтым цветом.

Добавлено (24.01.2019, 21:56)
---------------------------------------------

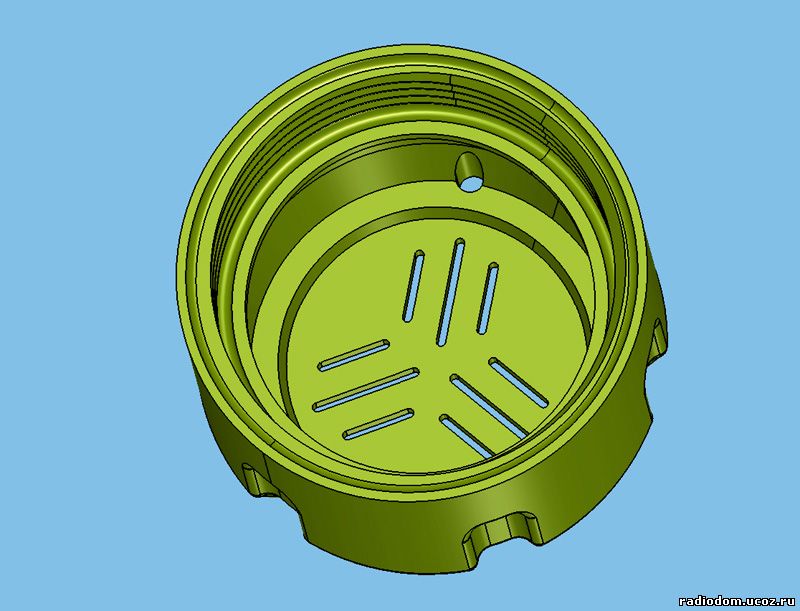

Еще вариант: smd светодиоды приклеить с обратной стороны крышки перед динамиком.

Прикрепления: 3663856.jpg(27.1 Kb) · 7929517.jpg(22.5 Kb) · 8683216.jpg(68.3 Kb)

andrewostapДата: Четверг, 24.01.2019, 22:16 | Сообщение # 419
Лейтенант
Группа: Модераторы
Сообщений: 46
Награды: 0
Репутация: 0
Статус: Offline
Что удивительно но слово "смарт" реально вверху оказалось...)
Тянуть 3 провода в крышку  не очень хорошо. Но светодиод нужен, на нем  много информации.
Давайте подумаем.. на плате оно с правильной стороны , может некий светопровод ...


Сообщение отредактировал andrewostap - Четверг, 24.01.2019, 22:20

andrewostapДата: Четверг, 24.01.2019, 22:17 | Сообщение # 420
Лейтенант
Группа: Модераторы
Сообщений: 46
Награды: 0
Репутация: 0
Статус: Offline
Но скажу так про блок - «Берешь в руки — маешь вещь!»  biggrin
