Делаем катушки
| |
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| --Zenit-- | Дата: Среда, 03.07.2019, 17:26 | Сообщение # 301 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата Mermen (  ) а больше не из чего
Щетки для электроиструмента в магазине купите.
Графит, если по России можно купить здесь
https://u.to/2PPHFQ
На Авито графит продают 100 руб за 100 грамм.Прибыль как от торговли наркотиками)
Сообщение отредактировал --Zenit-- - Среда, 03.07.2019, 17:33 |
| |
| |
| Andrew | Дата: Среда, 03.07.2019, 17:56 | Сообщение # 302 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Mermen, Ищите конечную остановку тролейбуса..)
|
| |
| |
| 720022 | Дата: Четверг, 04.07.2019, 05:19 | Сообщение # 303 |
|
Рядовой
Группа: Пользователи
Сообщений: 18
Статус: Offline

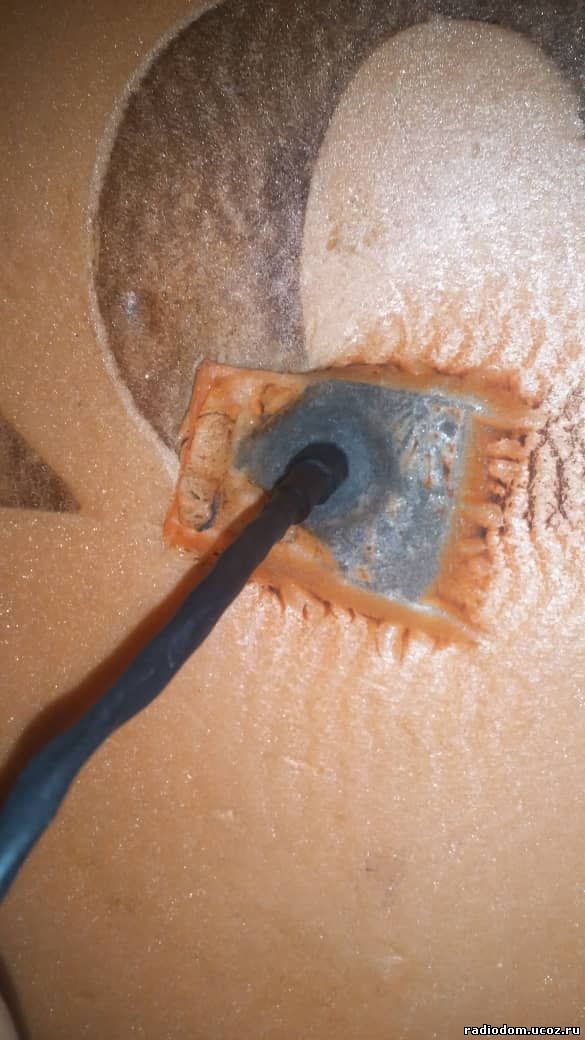

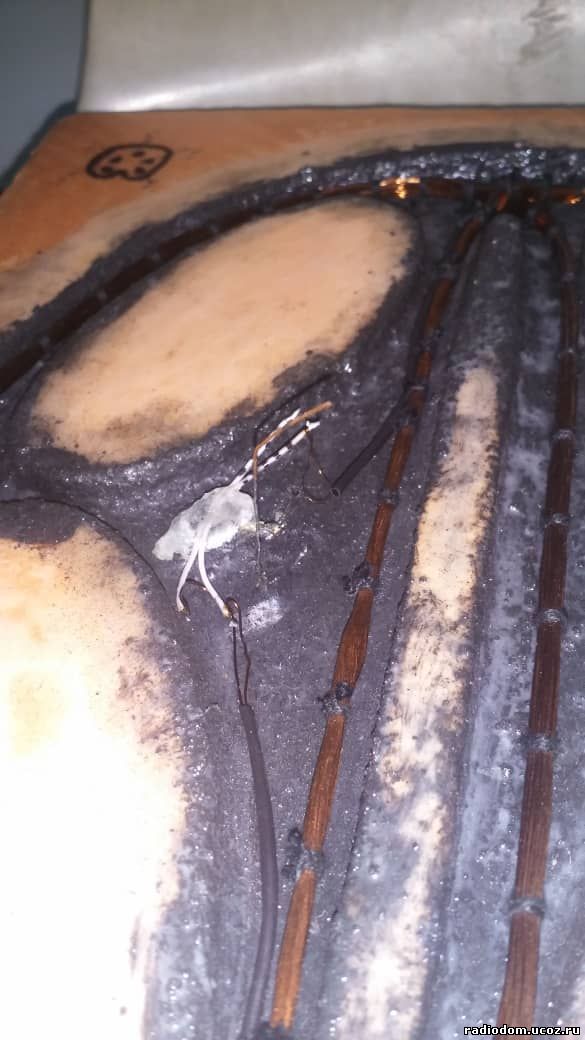

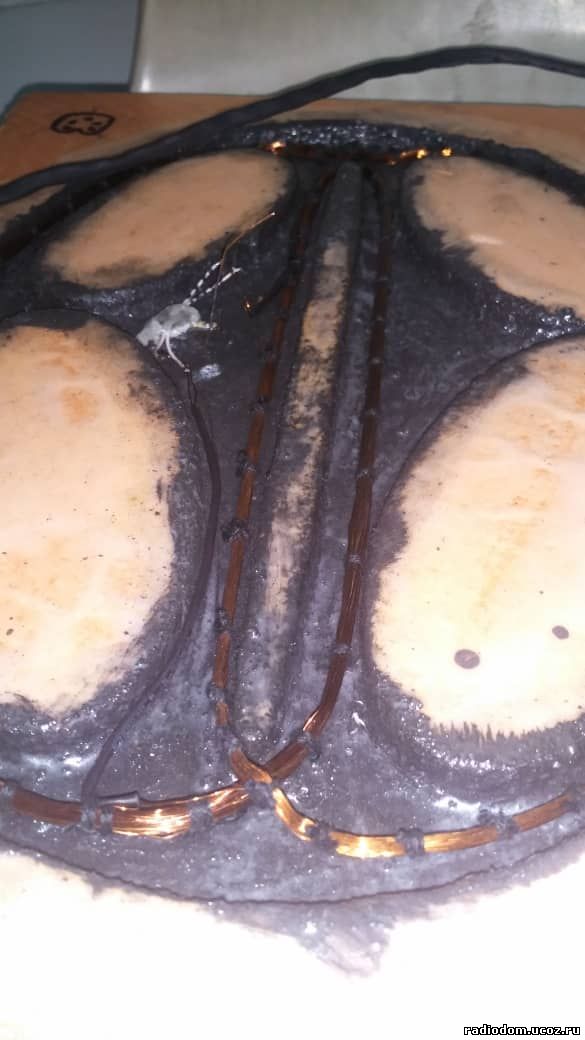

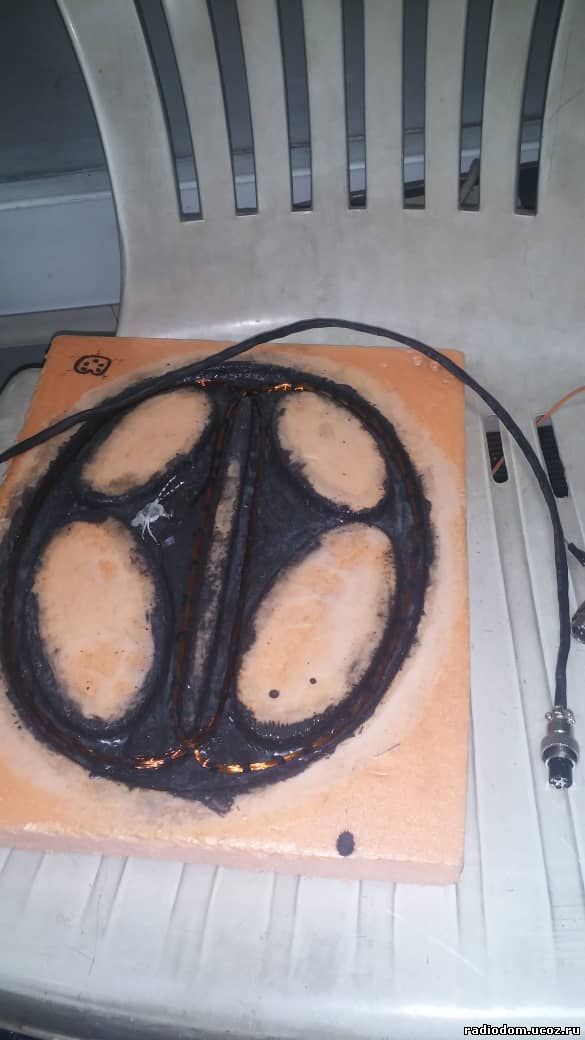

| Мой первый датчик
вырезал на ЧПУ корпус с пеноплекса
покрыл тремя слоями эпоксидки, потом экран с графита и очередь дошла до катушек
TX у меня 50 витков провода 0,35мм (9.3Ом 1300мкГн )
RX - 200 витков 0,2мм (173.1Ом 22500мкГн)
для кабеля взял провод двухжильный экранированый МГТФЭ запихнул пару проводов в термокембрик
помогите как правильно её свести
|
| |
| |
| --Zenit-- | Дата: Четверг, 04.07.2019, 18:41 | Сообщение # 304 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата 720022 ( ) помогите как правильно её свести
А чем сводить будете?
|
| |
| |
| АРСЕНАЛ | Дата: Пятница, 05.07.2019, 01:04 | Сообщение # 305 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Цитата --Zenit-- ( ) А чем сводить будете?
Подозреваю, что биолокационными рамками...
|
| |
| |
| mongol791 | Дата: Пятница, 05.07.2019, 07:40 | Сообщение # 306 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| АРСЕНАЛ, подскажите а если полиэфиркой полностью, ну или 2/3 (в пару слоев) сначала, заливать датчик нормально будет или есть нехорошие моменты ??? Просто плюс что быстро сохнет,очень удобно, но воняет ляяя.
|
| |
| |
| sparkingsparking | Дата: Пятница, 05.07.2019, 10:41 | Сообщение # 307 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Есть УФ смола, моментально твердеет под ультрафиалетовой лампой
https://u.to/2_LLFQ
Можно катушки при сведении фиксировать точками фонариком )))
Сообщение отредактировал sparkingsparking - Пятница, 05.07.2019, 10:43 |
| |
| |
| АРСЕНАЛ | Дата: Пятница, 05.07.2019, 11:29 | Сообщение # 308 |
|
Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| Цитата mongol791 ( ) а если полиэфиркой полностью
У нее коэффициент температурный плохой... если всю катушку заливать,то будет сильно гулять баланс.
Но первоначально "прихвачивать" точками можно.
Нужно помнить,что слои полиэфирки и эпоксидки не сильно "дружат" друг с другом.
|
| |
| |
| янукович | Дата: Пятница, 05.07.2019, 12:16 | Сообщение # 309 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4012
Статус: Offline
| 720022, этот датчик нормально (даже не хорошо) работать не будет... Здесь все не то, ни диаметр провода, ни количество витков, ни корпус, экран, кабель, все не то. Годится лишь проверить правильность собранной схемы, попиликать на столе, потренироваться сводить баланс и настраивать все в комплексе. Потренируетесь, потом, приступайте к нормальному, рабочему варианту... Так учтете все ошибки, и поймете старую истину датчикостроения.
|
| |
| |
| mongol791 | Дата: Пятница, 05.07.2019, 12:22 | Сообщение # 310 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| sparkingsparking, АРСЕНАЛ, Спасибо, понял что лучше только приливать на начальном этапе, чтоб быстрее немного было. А потом эпоксидкой. Полиэфирка сильно стягивается(всыхается) при большом слое. Залил немного датчик подводника то покраям поотставало от корпуса с пол милиметра. А так все нормально как писа"л (АРСЕНАЛ -прилил и через 2 часа можно продолжать дальше) Добавлено (05.07.2019, 12:36)
---------------------------------------------
Цитата sparkingsparking ( ) Есть УФ смола, моментально твердеет под ультрафиалетовой лампой
Давно хотел приобрести такое диво, но на глаза не попадало ни где. В рыболовных магазинах надо смотреть, используют для вязания мушек и цена не очень кусает.
|
| |
| |
| Stas | Дата: Пятница, 05.07.2019, 19:06 | Сообщение # 311 |
 Полковник
Группа: Пользователи
Сообщений: 167
Статус: Offline
| На счёт ультрафиолета
я себе вяжу мушки под нахлыст и пользуюсь этим
но это лак,а не смола
и цена его оставляет желать лучшего
глянул сейчас цены
да действительно появилась в продаже смола
совсем не дорого
всего 199 гр за 10 миллилитров
Сообщение отредактировал Stas - Пятница, 05.07.2019, 19:10 |
| |
| |
| --Zenit-- | Дата: Пятница, 05.07.2019, 20:00 | Сообщение # 312 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Есть еще полиуретановые литьевые пластики холодного отверждения. Двухкомпонентные как и эпоксидка.
|
| |
| |
| mongol791 | Дата: Пятница, 05.07.2019, 21:18 | Сообщение # 313 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) Есть еще полиуретановые литьевые пластики холодного отверждения. Двухкомпонентные как и эпоксидка.
они не на столько твердые(плотные) как смола,смотрел даже фирменые, дорогие имеют меньше твердость, та и цена 20$ за 400грм...
|
| |
| |
| --Zenit-- | Дата: Воскресенье, 07.07.2019, 14:50 | Сообщение # 314 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) они не на столько твердые(плотные) как смола,смотрел даже фирменые, дорогие имеют меньше твердость, та и цена 20$ за 400грм...
Посмотрел характеристики.Еще коэф теплового расширения большой.
Добавлено (07.07.2019, 14:52)
---------------------------------------------
Пробовал кто графит растворять в лаке для плат PLASTIK 71 ?
Добавлено (07.07.2019, 17:19)
---------------------------------------------
Что за херь не пойму? Нанес второй графитовый экран и катушка начала жутко фантомить.
Экран еще не высох,но мне кажется когда высохнет так и останется.
Добавлено (07.07.2019, 21:07)
---------------------------------------------
Плять,со шкуркой перестарался.Провод цепанул и экран контачил с Рх.Сопротивление в полмегома,но этого хватило .Смыл графит.Буду подливать.
Сообщение отредактировал --Zenit-- - Воскресенье, 07.07.2019, 21:07 |
| |
| |
| mongol791 | Дата: Воскресенье, 07.07.2019, 21:09 | Сообщение # 315 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата --Zenit-- ( ) Экран еще не высох,но мне кажется когда высохнет так и останется
Подождите чтоб высохло, сырой экран или сырая смола будут помехи
|
| |
| |
|
|
