Форум » Приборы для поиска » КРОТ СМАРТ » Делаем катушки (Именно здесь о катушках особенно если 1 раз)
Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 5912
Награды: 6
Репутация: 70
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!

Примерные параметры для катушек:
Количество витков передающей  40-50 витков   провода 0.4-0.5 мм (если диаметр меньше 15 см тогда ~60 витков)
Количество витков приемной     140-200    провода 0.15-0.22 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов!
Не забываем что в Смарте холодный конец ТХ идет на RB6!

Пр. Сводить катушку используя осцилограф.

mongol791Дата: Четверг, 11.07.2019, 22:31 | Сообщение # 331
Генерал-майор
Группа: Пользователи
Сообщений: 288
Награды: 5
Репутация: 8
Статус: Online
150 грм. это отлично!

sparkingsparkingДата: Четверг, 11.07.2019, 23:20 | Сообщение # 332
Генерал-лейтенант
Группа: Пользователи
Сообщений: 626
Награды: 2
Репутация: 8
Статус: Offline
TCB, классная задумка!  specool

de-si-gnДата: Среда, 17.07.2019, 13:06 | Сообщение # 333
Генерал-лейтенант
Группа: Модераторы
Сообщений: 795
Награды: 13
Репутация: 31
Статус: Offline

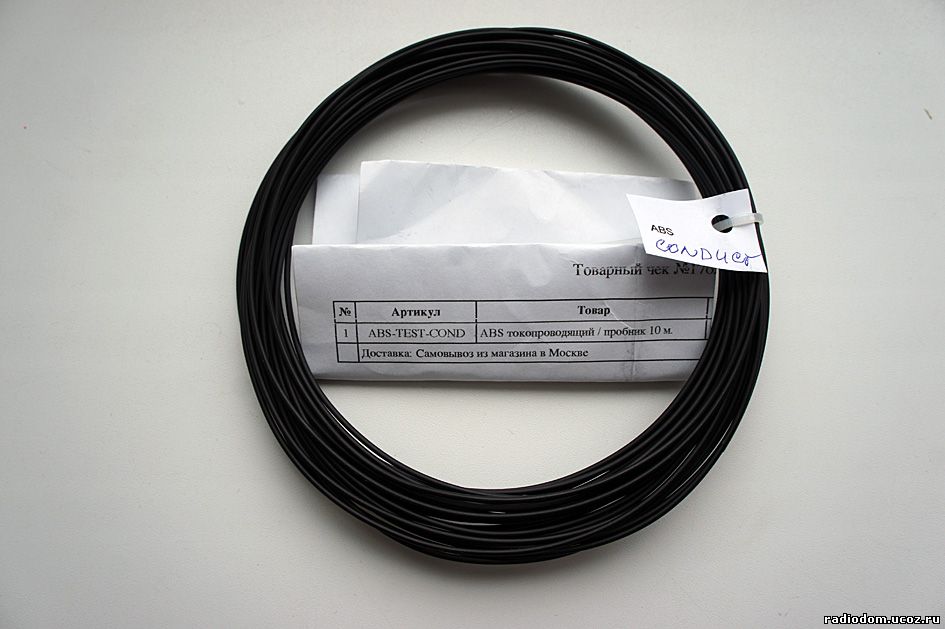

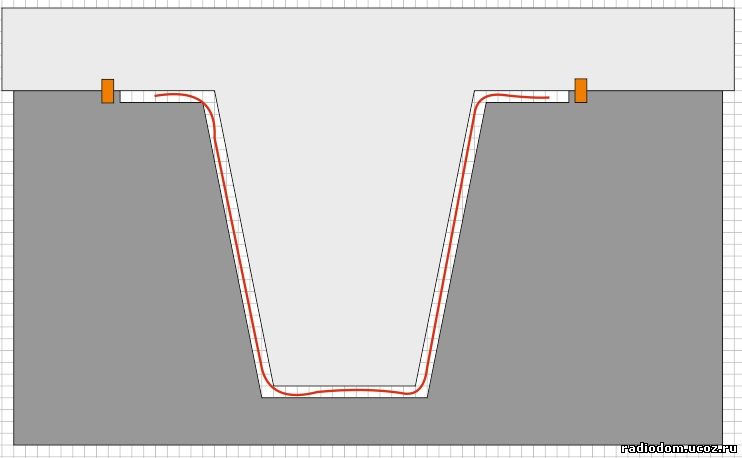

TCB, если каркас для катушки печатать из графитонаполненного токопроводящего пластика, то сразу получим экран!
Я пробовал вот такой:
Прикрепления: 3332528.jpg(66.6 Kb)

mongol791Дата: Среда, 17.07.2019, 13:28 | Сообщение # 334
Генерал-майор
Группа: Пользователи
Сообщений: 288
Награды: 5
Репутация: 8
Статус: Online
Цитата de-si-gn ()
графитонаполненного токопроводящего пластика

До чего мир катится  teehee

Добавлено (17.07.2019, 13:31)
---------------------------------------------
но тема интересная наверное эта.чем менше мазни всякой в роботе  тем лучше


--Zenit--Дата: Четверг, 18.07.2019, 17:10 | Сообщение # 335
Генерал-майор
Группа: Пользователи
Сообщений: 310
Награды: 4
Репутация: 5
Статус: Offline
Цитата mongol791 ()
До чего мир катится


Медленно катится.Круто будет когда начнут печатать  катушки сразу вместе с экранами и обмотками. Загрузил в принтер порошок меди,графита и пластика.Нажал кнопку и пошел курить)
Помечтали и буде.Спустимся на бренную землю.
В какой пропорции мешать микрогранулы и эпоксидку для окончательной заливки?


Сообщение отредактировал --Zenit-- - Четверг, 18.07.2019, 17:12

AndrewДата: Четверг, 18.07.2019, 18:19 | Сообщение # 336
Генералиссимус
Группа: Администраторы
Сообщений: 5912
Награды: 6
Репутация: 70
Статус: Offline
Цитата de-si-gn ()
если каркас для катушки печатать из графитонаполненного токопроводящего пластика, то сразу получим экран!

Слово "графитонаполненного" не подразумивает экран. Но тема интересная! Ведь принтер может выдержать определенную точность соответственно и определенную повторяимость.  Интересно узнать удельное сопротивление материала?

de-si-gnДата: Четверг, 18.07.2019, 18:33 | Сообщение # 337
Генерал-лейтенант
Группа: Модераторы
Сообщений: 795
Награды: 13
Репутация: 31
Статус: Offline
Andrewhttps://3dtoday.ru/blogs....entarno

Обмотки можно печатать вот этим https://3dtoday.ru/blogs....n-sale-

примерно, вот так https://3dtoday.ru/blogs....lamp-fo

--Zenit--Дата: Четверг, 18.07.2019, 19:01 | Сообщение # 338
Генерал-майор
Группа: Пользователи
Сообщений: 310
Награды: 4
Репутация: 5
Статус: Offline
Цитата de-si-gn ()
примерно, вот так


Так можно вообще весь датчик напечатать сразу покрывая токопроводящие слои нетокопроводящими. Только сводить как?


Сообщение отредактировал --Zenit-- - Четверг, 18.07.2019, 19:02

AndrewДата: Четверг, 18.07.2019, 19:05 | Сообщение # 339
Генералиссимус
Группа: Администраторы
Сообщений: 5912
Награды: 6
Репутация: 70
Статус: Offline
de-si-gn, Посмотрите как "Кощеи" делали катушки печатью фольгой  как обыкновенные платы, может попробовать подобное с 3D...

de-si-gnДата: Четверг, 18.07.2019, 19:16 | Сообщение # 340
Генерал-лейтенант
Группа: Модераторы
Сообщений: 795
Награды: 13
Репутация: 31
Статус: Offline
Цитата --Zenit-- ()
Только сводить как?


1.вкручивать кусочек феррита
2.сделать подвижную часть

АРСЕНАЛДата: Четверг, 18.07.2019, 22:30 | Сообщение # 341
Генерал-лейтенант
Группа: Модераторы
Сообщений: 570
Награды: 2
Репутация: 8
Статус: Offline
Цитата --Zenit-- ()
В какой пропорции мешать микрогранулы и эпоксидку для окончательной заливки?


В самой окончательной заливке можно добавлять только керамические микросферы! Алюмосиликатная не годится для финишной заливки, она идет только вовнутрь катушки. А пропорции - на 3 части смолы 1 часть микросфер по обьему!


Сообщение отредактировал АРСЕНАЛ - Четверг, 18.07.2019, 22:31

--Zenit--Дата: Пятница, 19.07.2019, 14:00 | Сообщение # 342
Генерал-майор
Группа: Пользователи
Сообщений: 310
Награды: 4
Репутация: 5
Статус: Offline
Цитата АРСЕНАЛ ()
В самой окончательной заливке можно добавлять только керамические микросферы! Алюмосиликатная не годится для финишной заливки, она идет только вовнутрь катушки. А пропорции - на 3 части смолы 1 часть микросфер по обьему!

А чем они отличаются? И почему для окончательной заливки только керамические?
Я даже не знаю какие у меня микросферы.Какая-то легкая хрень типа манки.

mongol791Дата: Пятница, 19.07.2019, 17:13 | Сообщение # 343
Генерал-майор
Группа: Пользователи
Сообщений: 288
Награды: 5
Репутация: 8
Статус: Online
Цитата --Zenit-- ()
А чем они отличаются

керамические плотнее наверное!? не так будут стиратся об землю.
Цитата --Zenit-- ()
Какая-то легкая хрень типа манки.

эти хорошие для заливки,(как манка) мне лучше нравятся, чем мелкие как сода(еще мелче даже)

АРСЕНАЛДата: Пятница, 19.07.2019, 21:23 | Сообщение # 344
Генерал-лейтенант
Группа: Модераторы
Сообщений: 570
Награды: 2
Репутация: 8
Статус: Offline
Керамические серого цвета.Очень твердые.И немного тяжелее белых.

--Zenit--Дата: Суббота, 20.07.2019, 07:12 | Сообщение # 345
Генерал-майор
Группа: Пользователи
Сообщений: 310
Награды: 4
Репутация: 5
Статус: Offline
Цитата АРСЕНАЛ ()
Керамические серого цвета.Очень твердые.И немного тяжелее белых.

Спасибо за информацию! Я почему-то думал что микросферы только для окончательной заливки,а тут оказывается что они еще и разные бывают.
Обмотки залил без микросфер.Теперь придется и доливать без микросфер.Серых у меня нет.
