Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 5977
Награды: 6
Репутация: 71
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!

Примерные параметры для катушек:
Количество витков передающей  40-50 витков   провода 0.4-0.5 мм (если диаметр меньше 15 см тогда ~60 витков)
Количество витков приемной     140-200    провода 0.15-0.22 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов!
Не забываем что в Смарте холодный конец ТХ идет на RB6!

Пр. Сводить катушку используя осцилограф.

mongol791Дата: Вторник, 23.07.2019, 22:36 | Сообщение # 361
Генерал-майор
Группа: Пользователи
Сообщений: 372
Награды: 6
Репутация: 10
Статус: Offline
Цитата Troll ()
Просто, думал может кто-то что-то подобное пробовал,

Когда то делал кольцо и ДД-сводил намотки и заливал в тоненьком пазу в пенопласте,потом плотно обматывал смоченой в смоле стеклотканю,в несколько слоев. Получается не плохо,вес вообще радует датчик кольцо на 28см 300-350грм. но на вид не совсем ГУТ. Хотя по прочности довольно  хорошо.

--Zenit--Дата: Понедельник, 29.07.2019, 09:53 | Сообщение # 362
Генерал-майор
Группа: Пользователи
Сообщений: 423
Награды: 6
Репутация: 10
Статус: Offline
В общем обе мои катушки на выброс.Термостабильность нулевая. Изменение температуры на пять градусов уводит баланс на 200-250 мВ и больше.

mongol791Дата: Понедельник, 29.07.2019, 11:20 | Сообщение # 363
Генерал-майор
Группа: Пользователи
Сообщений: 372
Награды: 6
Репутация: 10
Статус: Offline
--Zenit--, Это с тем компораунтом???

Добавлено (29.07.2019, 11:24)
---------------------------------------------
А компенсатор,а кусочек ферита или медная монетка,??? ))) труд жалко иногда... если до 300 то ......!?!


AndrewДата: Понедельник, 29.07.2019, 15:22 | Сообщение # 364
Генералиссимус
Группа: Администраторы
Сообщений: 5977
Награды: 6
Репутация: 71
Статус: Offline
Цитата --Zenit-- ()
на пять градусов уводит баланс на 200-250 мВ и больше.


Скорее это термометр..)
Научиться делать катушки - пройти не малый путь!

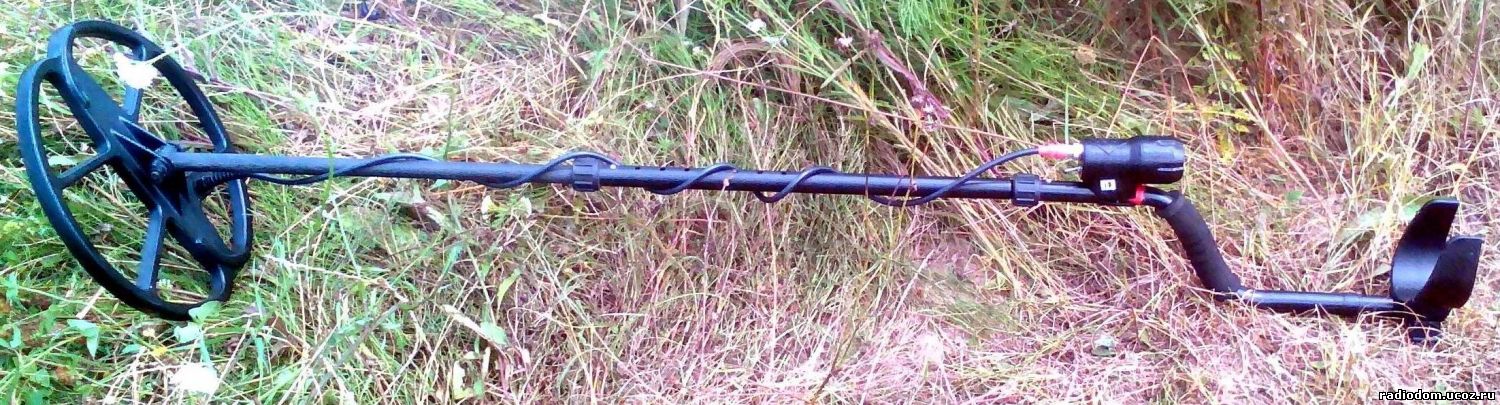

Сегодня проверял свою последнюю "Торнадо"  на 1 частоте 90 на 2 -90 на 3-120 мВ
На солнце баланс ушел всего до 300 мВ...Походу это моя лучшая катушка по термостабильности.
уже поехала в Грецию...(

Прикрепления: 6381193.jpg(232.1 Kb)

mongol791Дата: Понедельник, 29.07.2019, 16:29 | Сообщение # 365
Генерал-майор
Группа: Пользователи
Сообщений: 372
Награды: 6
Репутация: 10
Статус: Offline
Цитата Andrew ()
уже поехала в Грецию

Ну да,там жарко очень туда надо хорошую катуху отправлять. Воооо человек Статеров рыжых накопает,там их должно быть... надо было попросить чтоб потом фото находок скинул. И запастись слюнявчиками перед просмотром )))

--Zenit--Дата: Понедельник, 29.07.2019, 20:08 | Сообщение # 366
Генерал-майор
Группа: Пользователи
Сообщений: 423
Награды: 6
Репутация: 10
Статус: Offline
Цитата mongol791 ()
--Zenit--, Это с тем компораунтом???

У того компаунда термостабильность отличная,но он почему-то ложняки дает.наверное из-за кварцевого песка.Кварц вроде как полупроводник.
Эти катухи я смолой для декоративных работ залил.Работать с ней хорошо,не пузырится,проницаемость и растекаемость хорошая,но термостабильность не очень.
Вечером температура в доме 25 гр,сводишь катушку петлей до 20 мВ,а утром когда в доме 18 гр баланс убегает до 200-250 мВ .

mongol791Дата: Понедельник, 29.07.2019, 21:59 | Сообщение # 367
Генерал-майор
Группа: Пользователи
Сообщений: 372
Награды: 6
Репутация: 10
Статус: Offline
--Zenit--, надо чтоб хотя бы месяц просыхало, 2 лучше. )) Даже на хорошой чешской смоле пишут полный процесс твердения от 7 до 30  дней в зависимости от слоя,температуры и тд. Проверено.

allexrallexДата: Вторник, 03.09.2019, 08:05 | Сообщение # 368
Лейтенант
Группа: Пользователи
Сообщений: 61
Награды: 0
Репутация: 0
Статус: Offline
Добрый день попробовал катушку от Whites idx делал сам.На вайтсе 45 на 5 коп ссср.На кроте чувтвительность печальная совсем.Придется делать катушку.Подскажите кабель искать чтобы каждая жила в экране или ТХ RX отдельно каждая.Посоветуйте какой лучше:марку.

AndrewДата: Вторник, 03.09.2019, 08:09 | Сообщение # 369
Генералиссимус
Группа: Администраторы
Сообщений: 5977
Награды: 6
Репутация: 71
Статус: Offline
Цитата allexrallex ()
попробовал катушку от Whites idx делал сам.

А какие параметры катушки? Диаметр, витки, сечения провода?

allexrallexДата: Вторник, 03.09.2019, 08:24 | Сообщение # 370
Лейтенант
Группа: Пользователи
Сообщений: 61
Награды: 0
Репутация: 0
Статус: Offline
ТХ 32 витков провод 0,6
RX 180 витков провод 0,18
Но конденсаторы внутри частота 12 кгц

Добавлено (03.09.2019, 08:24)
---------------------------------------------
Диаметр 32


AndrewДата: Вторник, 03.09.2019, 08:36 | Сообщение # 371
Генералиссимус
Группа: Администраторы
Сообщений: 5977
Награды: 6
Репутация: 71
Статус: Offline
Цитата allexrallex ()
ТХ 32 витков провод 0,6 RX 180 витков провод 0,18
Но конденсаторы внутри частота 12 кгц


И какую частоту определил Крот? Какие настройки были( в частности ток), что с этой катушкой не получилось?

allexrallexДата: Вторник, 03.09.2019, 08:51 | Сообщение # 372
Лейтенант
Группа: Пользователи
Сообщений: 61
Награды: 0
Репутация: 0
Статус: Offline
Крот настроил на 8 на 9 и 11кгц максимальный ток на 11кгц 110 ма.
На 5 копеек ссср где то сантиметров двадцать. Две копейки еле 10см.
Может потому что катушки резонансные. И баланс 1200мв.
вайтс к балансу не так чувствителен.

sparkingsparkingДата: Вторник, 03.09.2019, 10:36 | Сообщение # 373
Генерал-лейтенант
Группа: Пользователи
Сообщений: 681
Награды: 2
Репутация: 9
Статус: Offline
Я взял у знакомого каркас монолитный 32 на 34, рассчитал так обмотки чтоб они лежали ровно по плоскости, а весь баланс сводился к выставлению распорок палочками. Оказалось очень удобно, никакого термоклея не надо  biggrin
https://u.to/pgY8Fg

Частота ровно 13 кц, ток из за провода 0.4 90мА, РХ без резонансная, чуйка улет просто.

Добавлено (03.09.2019, 11:01)
---------------------------------------------

Цитата Andrew ()
Сегодня заливал катушку не хватило отвердителя ПЭПА и я добавил 5 грам (на 200 смолы)  Р-11.Смола через пол часа нагрелась по центру, слава богу не закипела...
Кто знает что за зверь Р-11 , на флаконе написано разводить 1:10

Темный отвердитель- это всегда к температуре, я беру эпоксидку со светлым. Если случилось так что отвердителя мало добавили и никак не может смола застыть- то берете пакет целофановый, помещаете туда катушку, и на смолу льете чуть чуть тоненьким слоем нашатырный спирт, заматываете пакет на 3-4 часа. Потом достаете катушку и даете полежать на воздухе 3-4 дня. Эпоксидка сначала будет мягкой как резина, но потом закаменеет. Это мой старый проверенный способ, если эпоксид не застыл вдруг.


Сообщение отредактировал sparkingsparking - Вторник, 03.09.2019, 10:40

AndrewДата: Вторник, 03.09.2019, 12:49 | Сообщение # 374
Генералиссимус
Группа: Администраторы
Сообщений: 5977
Награды: 6
Репутация: 71
Статус: Offline
Цитата allexrallex ()
Крот настроил на 8 на 9 и 11кгц максимальный ток на 11кгц 110 ма.


Если у Вас катушка с конденсатором(и) , то
1. Забудте  навсегда о многочастотности.
2. Подключать ТХ нужно по другому - горячий конец на RB7, холодный на  RB5 . Конденсаторы С8 можно не ставить!

Цитата sparkingsparking ()
Если случилось так что отвердителя мало добавили и никак не может смола застыть- то берете пакет целофановый, помещаете туда катушку, и на смолу льете чуть чуть тоненьким слоем нашатырный спирт, заматываете пакет на 3-4 часа.


Теперь буду знать. Недавно залил катушку для подводного Гномика и положил мало отвердителя (боялся что закипит) так она у меня месяц на солнце грелась пока не застыла более-менее..

--Zenit--Дата: Вторник, 03.09.2019, 13:14 | Сообщение # 375
Генерал-майор
Группа: Пользователи
Сообщений: 423
Награды: 6
Репутация: 10
Статус: Offline
Закипит не закипит это что за процесс? Сейчас заливал уши у снайперки и купил клей ЭДП.
Развел 50гр смолы и 5 гр отвердителя по весам.Весы довольно точные во всяком случае стаканчик одноразовый 2 гр показывают. Потом взял налил воды горячей из под крана.Не знаю какая температура,рука еле терпит и опустил туда эпоксидку на 10 мин.Жидкая стала,пузырьки вышли.Красота! Набрал в шприц начал заливать и после того как вылил полшприца эпоксидка встала колом! Отвердела моментально и в стакане тоже.Достал из воды,бросил в мусорный пакет так она через 15 мин еще горяченная была. Это то самое типа закипела?


Сообщение отредактировал --Zenit-- - Вторник, 03.09.2019, 13:15
