| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| allexrallex | Дата: Четверг, 05.09.2019, 05:57 | Сообщение # 391 |
 Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| sparkingsparking спасибо все предельно ясно объяснили.С программой coil32 знаком, полезная штука.
Не совсем понял что Вы имеете в виду под "СХ"??
И по кабелю все же или марку подскажите или объясните по экранированию.Две жили RX лучше в отдельных экранах или в одном.На ТХ экранирование нужно.И экраны все вместе в катушке садить на луженку (и графит)?? Как правильно??Добавлено (05.09.2019, 06:01)
---------------------------------------------
И еще по емкости. Вы говорите 0,22мкф.У меня стоит сейчас в кроте смарт 0,33, два по 0,1 из полевиков и один с RB5.Если убрать один на 0,1 допустим c RB5 то тогда вместо него перемычку??
|
| |
| |
| sparkingsparking | Дата: Четверг, 05.09.2019, 09:45 | Сообщение # 392 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| allexrallex, место где РХ и ТХ друг на друга ложатся - называется СХ катушка, это зона которая и будет зоной поиска.
кабель для крота я использую двухжильный в основном, каждая жила в своем экране. Экран катушки в таком случае цепляю на экран РХ. Кабель называется DAXX v-52 купить его можно тут http://www.daxx-online.ru/collect....anom но это в России.
В смарт кроте я ставил 3 кондера по 0.1 uF для трех частот. Если вы хотите 1 частоту, например у вас в датчике уже кондер стоит, то микросхему полевиков вообще убрать можно, а вместо СВ 8.1 поставить перемычку.
|
| |
| |
| allexrallex | Дата: Четверг, 05.09.2019, 09:59 | Сообщение # 393 |
|
Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| Цитата В смарт кроте я ставил 3 кондера по 0.1 uF для трех частот. Если вы хотите 1 частоту, например у вас в датчике уже кондер стоит, то микросхему полевиков вообще убрать можно, а вместо СВ 8.1 поставить перемычку.
Я сначала не совсем понял преназначение полевиков, теперь все ясно.
Про DAXX v-52 читал раньше , буду искать по Украине или
аналог. Сегодня начинаю практические занятия))))
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.09.2019, 15:37 | Сообщение # 394 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking (  ) --Zenit--,используйте микросферы!
Этот корпус сам по себе грамм 200 весит плюс обмотки.Пенопластом заливать?)
530 грамм - для меня это недостижимый результат)
Добавлено (05.09.2019, 16:06)
---------------------------------------------
Цитата allexrallex ( ) Про DAXX v-52 читал раньше , буду искать по Украине илианалог. Сегодня начинаю практические занятия)))
Если найдете DAXX v-53 тоже берите.По мне так он предпочтительней. Три жилы каждая в своем экране.
Тх минус на экран,плюс на центральную жилу,Рх аналогично,третий провод на экран.
Или
Тх минус на экран,плюс на центральную жилу этого же провода.
Рх минус на центральную жилу,на экран этого же провода цепляете экран датчика
Рх плюс на центральную жилу другого провода,а экран этого провода подключаете к контакту экрана датчика в разьеме. В катушке никуда не подключаете.
Добавлено (05.09.2019, 19:23)
---------------------------------------------
Делаю снайперку лодочку 240 на 140. Свел до 140 мВ без заливки пока.Сводится конечно ппц как тяжко.Чуть тронул и баланс в небо. Тх-62 витка, Рх-175 витков.Частота 14 кГц.Чуйка на 5 коп советов по воздуху 25 см.Норм или фигня? Первый раз снайперку на металлоискателе юзаю.
Сообщение отредактировал --Zenit-- - Четверг, 05.09.2019, 19:23 |
| |
| |
| Andrew | Дата: Четверг, 05.09.2019, 19:53 | Сообщение # 395 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата --Zenit-- ( ) Прикрепления: 6444359.jpg(32.4 Kb)

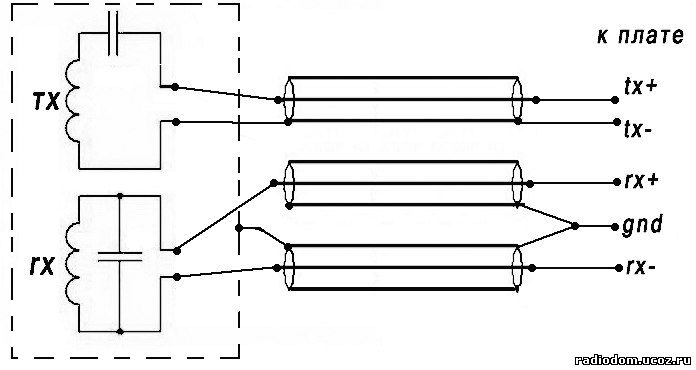

Наоборот нужно на ТХ - 2 , на РХ-1 Экран РХ на Экран Фарадея. Экраны Тх подсоединяются только в блоке.
Уже 3 раз про это пишу...(
|
| |
| |
| Andrew | Дата: Четверг, 05.09.2019, 19:59 | Сообщение # 396 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата --Zenit-- ( ) Делаю снайперку лодочку 240 на 140. Свел до 140 мВ без заливки пока.Сводится конечно ппц как тяжко.Чуть тронул и баланс в небо. Тх-62 витка, Рх-175 витков.Частота 14 кГц. Чуйка на 5 коп советов по воздуху 25 см.Норм или фигня?
(240+140)/2+sqrt ((240+140)/2)=20 см у вас лишние 5 см
|
| |
| |
| sparkingsparking | Дата: Четверг, 05.09.2019, 20:01 | Сообщение # 397 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Заканчиваю катушку, на видео как выглядит проверенный хороший экран и финишная заливка.
https://www.youtube.com/watch?v=GZnJAm3Je8s
https://youtu.be/joj2bzrVFDM
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.09.2019, 20:10 | Сообщение # 398 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) Заканчиваю катушку, на видео как выглядит проверенный хороший экран и финишная заливка.
Какой вес в итоге?
|
| |
| |
| sparkingsparking | Дата: Четверг, 05.09.2019, 20:12 | Сообщение # 399 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, только финиш залил, завтра высохнет взвешу, это самый большой каркас какой я делаю.
|
| |
| |
| mongol791 | Дата: Четверг, 05.09.2019, 21:25 | Сообщение # 400 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата sparkingsparking ( ) это самый большой каркас какой я делаю
Я самый большой делал 38см (вес + -550грм. стекломата не пожалел ну и микросфер тоже )) но по термо стабильности суппер! больше пол года прошло, все Ок.) Сейчас попался корпус 40см. намотки уже намотал... Думаю будет норм. у Меня лопата с длинным держаком, проблем не будет докапыватся
|
| |
| |
| --Zenit-- | Дата: Четверг, 05.09.2019, 21:37 | Сообщение # 401 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 ( ) у Меня лопата с длинным держаком, проблем не будет докапыватся
Что бы покопать вволю и маленькой катушки хватит.В августе встретил камрада на поле с минелабом. Зашли на бывший сельский аэродром. У меня чистый медный сигнал.Выкопал яму сантиметров тридцать все равно пищит.Пришел камрад с дорогим прибором и у него в медь бьет.
Давай вместе копать. У камрада лопата длинная поэтому после 50 см копал он.В итоге метр глубины и большая железяка)Добавлено (05.09.2019, 21:42)
---------------------------------------------
Цитата mongol791 ( ) стекломата не пожалел ну и микросфер тоже )) но по термо стабильности суппер!
Стекломат и я прикупил.У стеклопластика коэф линейного температурного расширения меньше в два,три раза чем у просто эпоксидки так что буду делать стеклопластиковую катушку)
|
| |
| |
| sparkingsparking | Дата: Четверг, 05.09.2019, 22:05 | Сообщение # 402 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| --Zenit--, лучше каркас монолитный используйте. чем армирование вакуумки.
Добавлено (05.09.2019, 22:07)
---------------------------------------------
Цитата Andrew ( ) (240+140)/2+sqrt ((240+140)/2)=20 см у вас лишние 5 см
У меня смарт мини на 10 на 12 катушку 25 см на 5 коп СССР выдавал, на такую катушку за 30 см должно быть. А по этой формуле он будет только вди стабильно определять.Добавлено (05.09.2019, 22:10)
---------------------------------------------
mongol791, я пляжный коп люблю, но это лето как то провел с паяльником, копать глюбже чем скуб зачерпывает не люблю, я вообще ленивый и спина болит уже, совсем старый....
Сообщение отредактировал sparkingsparking - Четверг, 05.09.2019, 22:08 |
| |
| |
| --Zenit-- | Дата: Четверг, 05.09.2019, 22:19 | Сообщение # 403 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) У меня смарт мини на 10 на 12 катушку 25 см на 5 коп СССР выдавал, на такую катушку за 30 см должно быть. А по этой формуле он будет только вди стабильно определять.
Попробую 200 витков мотануть и с кабелем какая-то беда.Чуть пошевелишь металлоискатель орет как сумасшедший. Кабель не помню марку.Две жилы в экране и две без экрана. Тх посадил на одну жилу в экране,Рх на другую жилу в экране. Один из проводов без экрана подключил к экрану датчика. До этого делал с Даксом все норм было.Добавлено (05.09.2019, 22:22)
---------------------------------------------
Цитата Andrew ( ) Наоборот нужно на ТХ - 2 , на РХ-1 Экран РХ на Экран Фарадея. Экраны Тх подсоединяются только в блоке.Уже 3 раз про это пишу...(
Первый раз от вас услышал.А объяснение такому подключению какое?
|
| |
| |
| allexrallex | Дата: Пятница, 06.09.2019, 09:01 | Сообщение # 404 |
|
Подполковник
Группа: Пользователи
Сообщений: 115
Статус: Offline
| вчера намотал катушки: TX провод 0,5 38 витков, сопротивление 2,9ома, индуктивность 0,95mh.
RX 170 витков, провод 0,18 сопротивление 88ом, индуктивность не измерил.Катушки под датчик 30 на 32 длина намотки 74см.
Частоты 9,11,16 кгц. образовались...
Сводил на столе, помехи стандартные WI FI, электросети.
Баланс сводится легко, на гейнах 1.Сводил даже до 15мв.Но оставил 70мв.
Чувствительности никакой.Сантиметров 5 на пятак СССР.Ток около 140ма.Игрался настройками часа два.Без толку.Невольно вспомнил как сводил первый квазар без осцилографа и без мерялок всяких. В течении получаса все свелось и получил 30см на пятак.Так же и Вайтс, никаких проблем.Тут с кротом смарт просто ужас какой то.Чуйки нет вообще хотя помехи ловит неплохо.Четкий сигнал только на 5 см от датчика.Фильтры где то наполовину чуть больше.Проверил обвязку MCP6022.Номиналы в норме, непропаев нет.Но чувство что виновата все же MCP.
Сегодня сведусь осцилографом, хотя не вижу смысла.Может маловато сопротивление RX.Но не думаю что так принципиально.На вайтсе те же намотки плюс минус.
Кто что посоветует.
Спасибо.
|
| |
| |
| sparkingsparking | Дата: Пятница, 06.09.2019, 10:40 | Сообщение # 405 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline

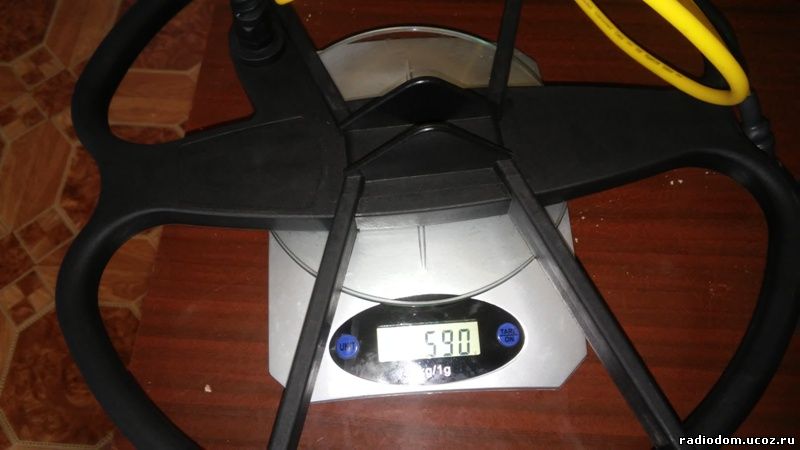

| --Zenit--, замеры веса с проводом и разъемом
 Добавлено (06.09.2019, 10:41)
---------------------------------------------
allexrallex, какие кондеры стоят?
|
| |
| |
|
|
