Делаем катушки
| |
| Andrew | Дата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| --Zenit-- | Дата: Воскресенье, 07.07.2019, 22:08 | Сообщение # 316 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата mongol791 (  ) Подождите чтоб высохло, сырой экран или сырая смола будут помехи
Бесполезно ждать.Там коротит.Шкуркой смолу снял и лак с проводов.Подолью смолы.Надеюсь межвиткового нет.Графит смыл частично и катушка отлично работает.
|
| |
| |
| mongol791 | Дата: Понедельник, 08.07.2019, 09:03 | Сообщение # 317 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| --Zenit--, Бывает и такое. Где-то тоже есть датчик сделан вообще суперово, корпус ася350, нигде ни царапинки ни задоринки (штемпельный блеск ))) а внутри что-то не ТО, наверное экран закорочен. Отпаиваеш в штекере экран работает отлично! А с экраном расбаланс 1.5В на сухую погоду думаю пойдет ))))
|
| |
| |
| --Zenit-- | Дата: Понедельник, 08.07.2019, 16:55 | Сообщение # 318 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата --Zenit-- ( ) Пробовал кто графит растворять в лаке для плат PLASTIK 71 ?
Попробовал.Норм кстати сопротивление получается.К гладкой поверхности клеится намертво.
Даже шкурить не надо.Добавлено (08.07.2019, 18:12)
---------------------------------------------
Цитата mongol791 ( ) --Zenit--, Бывает и такое.
Что-то тяжко у меня катушки идут)
|
| |
| |
| TCB | Дата: Понедельник, 08.07.2019, 19:09 | Сообщение # 319 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1921
Статус: Offline
| Цитата --Zenit-- ( ) Что-то тяжко у меня катушки идут)
Могу Вас "успокоить" - Вы не один такой...
Вот только на днях делал катушку. Передающую и половину приемной катушки залил и заграфитил. Свел до примерно 160мВ прилил оставшийся участок - баланс на месте. Заграфитил оставшийся участок и окончательно залил. Проверяю разбаланс около 2300мВ. И ни какими железками ниже 2000 не опускается!!!
Сижу думаю что с этим делать...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| mongol791 | Дата: Понедельник, 08.07.2019, 20:08 | Сообщение # 320 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата TCB ( ) Сижу думаю что с этим делать...
Если медной монеткой на пересечении намоток не сдвигается то дело плохо.  Можете в морозиловку засунуть на ночь может вывернет ее назад если повезет конечно... Если морозиловка с нормальной делает херовую то тут может на оборот будет...Советовать не буду,но Я с пракики скажу что проще выковырять и за 2 вечера новую сделать,чем 2 недели носится с неудачной и потом всеровно выковырять или выбросить.
|
| |
| |
| TCB | Дата: Понедельник, 08.07.2019, 21:27 | Сообщение # 321 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1921
Статус: Offline
| mongol791, иногда, оказывается, полезно написать о проблеме... Только написал, в голове всплыло что писали о проблеме когда экран имеет связь с катушкой. Думаю - дайка проверю свою. Хотя сам в полной уверенности что здесь то у меня все в порядке... Замеряю - а приемная катушка звонится на экран (не короткое). И тут вспоминаю что когда зачищал край катушки от графита перед окончательной заливкой, в одном месте у меня соскочил инструмент в сторону обмотки. А со зрением у меня, мягко говоря, не очень, поэтому не заметил что обмотку все таки зацепил - увидел когда расковырял эпоксидку.
Сейчас все там расковырял, очистил - вроде контакт пропал.
Появилась надежда что катушку удастся спасти. А то обидно, за два года наконец собрался сделать еще одну катушку и такой облом...
Вывод: нельзя быть сильно самоуверенным, все надо проверять после каждой операции!
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| mongol791 | Дата: Понедельник, 08.07.2019, 22:23 | Сообщение # 322 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата TCB ( ) Вывод: нельзя быть сильно самоуверенным, все надо проверять после каждой операции!
100% Вы правы!!! когда начинаеш ШЛЕПАТЬ катухи по накатаной упускаеш мелкие нюансы, хоть и редко но бывает они вылазят потом.
|
| |
| |
| TCB | Дата: Среда, 10.07.2019, 23:11 | Сообщение # 323 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1921
Статус: Offline
| Опишу дальнейшую борьбу со своей катушкой.
Итак нашел я место которое повредил, расковырял эпоксидку (грел феном от паяльной станции, при этом эпоксидка легко удаляется). Чищу, расширяю место вглубь и в ширь, а обмотка все равно звонится на экран... Уже хотел плюнуть на эту катушку. А тут пришла мысль - а что если попытаться высоким напряжением прожечь дефектное место. Стал искать источник высокого напряжения - под руку попалась пьезозажикалка для газа. Попробовал. Эффект, можно сказать, обратный - сопротивление утечки уменьшилось на порядок. Скорей всего нужен более мощный источник.
Пробую еще и еще в надежде - а вдруг... с тоской смотря на катушку. И тут замечаю искру под эпоксидкой (хорошо что без наполнителя, прозрачная). И совсем не там где расковырял. Расковырял и зачистил найденное место, а утечка все равно есть... Теперь уже специально щелкаю зажигалкой и внимательно осматриваю катушку. В результате нахожу еще одно дефектное место. Вскрыл и зачистил. Утечка на экран ушла. Катушка ожила...
Стал анализировать почему повреждена изоляция - провод новый (не б/у). Пришел к выводу что повредил во время балансировки. Катушка была частично прилита, оставлена только центральная часть. Повреждения как раз на границе залитой обмотки и чистой. Когда двигал обмотку, похоже, треснула изоляция провода, а я мало подлил эпоксидки когда фиксировал катушку окончательно и верхние слои катушки остались не закрытыми. Ну а по верх я все основательно заграфитил...
Катушку, похоже, удалось спасти.

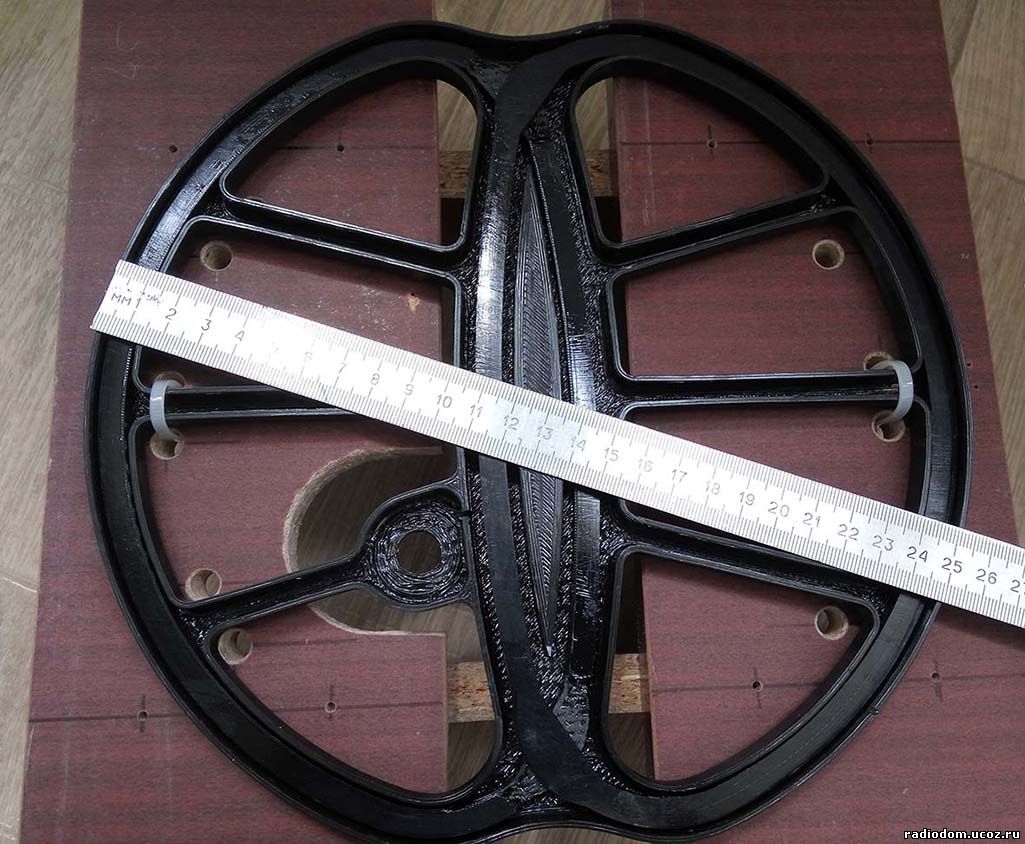

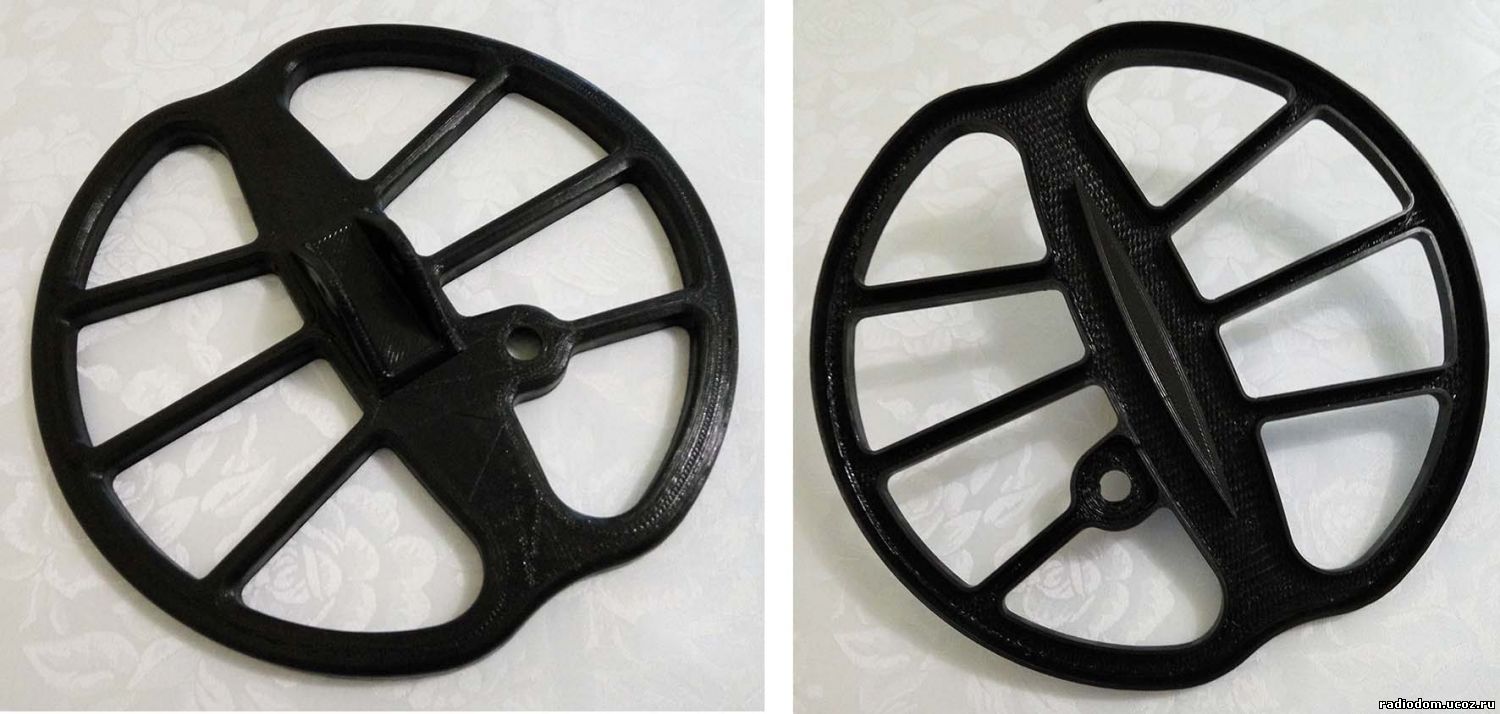

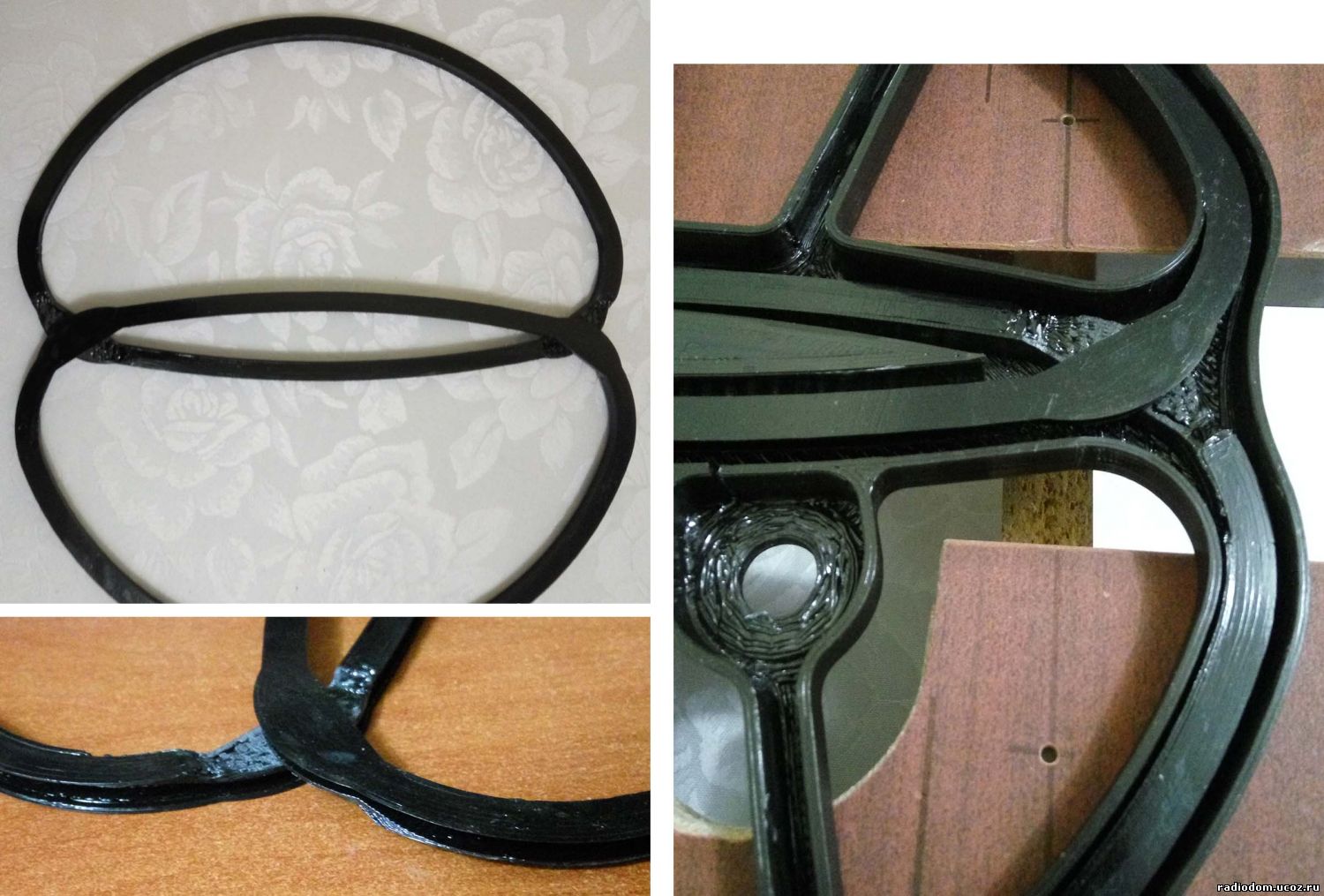

Но так так надежда была слабая начал делать новую катушку. В этот раз уже подхожу более основательно: нарисовал и напечатал корпус, для катушек напечатал каркасы - вставки на которые будут наматываться провод и даже сделал "станок" на который будет крепиться катушка во время изготовления...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| mongol791 | Дата: Четверг, 11.07.2019, 10:48 | Сообщение # 324 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| Цитата TCB ( ) нарисовал и напечатал корпус, для катушек напечатал каркасы - вставки на которые будут наматываться провод и даже сделал "станок" на который будет крепиться катушка во время изготовления...
А фото катухи и каркасов будет? интересно просто... тоже щас думаю как улутшить процес Цитата TCB ( ) А тут пришла мысль - а что если попытаться высоким напряжением прожечь дефектное место. Стал искать источник высокого напряжения - под руку попалась
Вот бы Вы на день раньше написали эту мыслю. проверил бы свою (електрошокером)))))  а так поздно,залил уже. тоже на экран закорочено, в штекере отпаял экран, сведенье стало на место, и на мокрую траву реакции нету. Наверное повезло и экран закорочен на минус Rx, работает кажись хорошо.
|
| |
| |
| TCB | Дата: Четверг, 11.07.2019, 13:27 | Сообщение # 325 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1921
Статус: Offline
| Цитата mongol791 ( ) А фото катухи и каркасов будет?

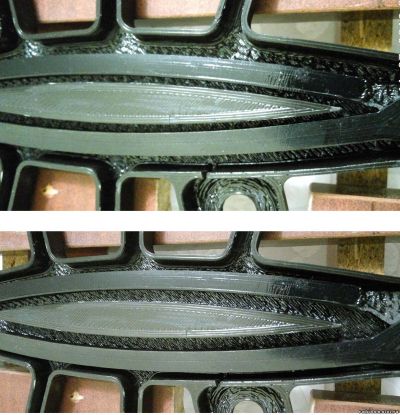

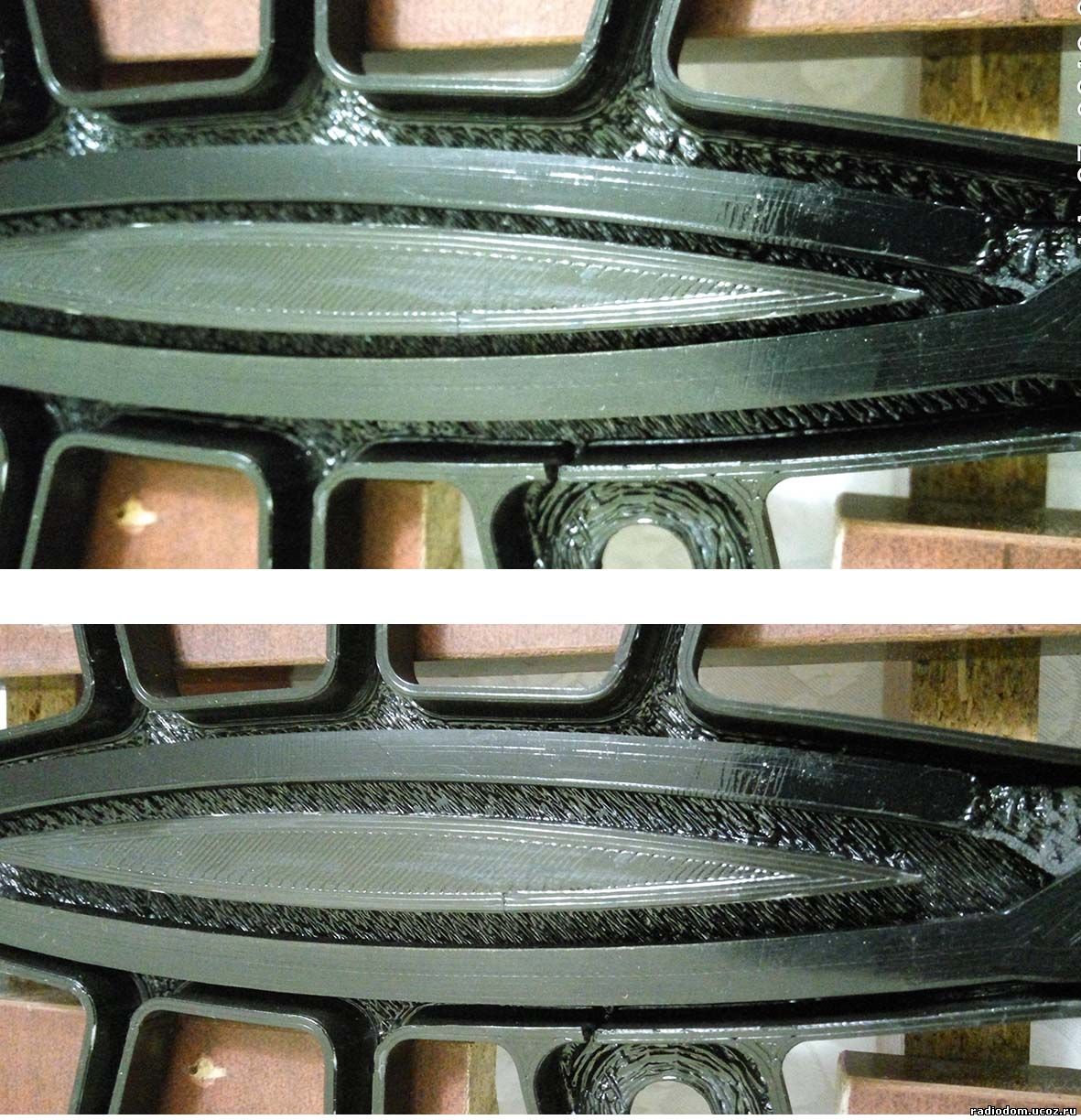

Ход оправок, надеюсь что хватит...
Якістні акумулятори та зарядні пристрої до них: http://batterex.com.ua/
|
| |
| |
| mongol791 | Дата: Четверг, 11.07.2019, 16:32 | Сообщение # 326 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| TCB, ТО ЧТО ПЕСНЯ, КРУТО!!! отпишите как сводится на таких каркасах.
|
| |
| |
| АРСЕНАЛ | Дата: Четверг, 11.07.2019, 17:05 | Сообщение # 327 |
 Генерал-лейтенант
Группа: Модераторы
Сообщений: 577
Статус: Offline
| В качестве высокого для пробоя места нежелательного контакта я использовал ел.конденсатор,заряженный до сетевого напряжения.Шкваркает точно в нужном месте!
|
| |
| |
| mongol791 | Дата: Четверг, 11.07.2019, 18:14 | Сообщение # 328 |
|
Генерал-полковник
Группа: Пользователи
Сообщений: 1109
Статус: Offline
| TCB, а какой вес общий получается катушка и намотки?
|
| |
| |
| --Zenit-- | Дата: Четверг, 11.07.2019, 18:51 | Сообщение # 329 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата TCB ( ) Катушку, похоже, удалось спасти.
Моя тоже заработала. У меня подливки эпоксидки поверх экрана не было и точно знал что коротнул последний экран.Место нашел мультиметром.Один щуп на Рх,а другим в экран тыкал.Где наименьшее сопротивление там и пермкнуло.
|
| |
| |
| TCB | Дата: Четверг, 11.07.2019, 22:08 | Сообщение # 330 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1921
Статус: Offline
| Цитата АРСЕНАЛ ( ) использовал ел.конденсатор,заряженный до сетевого напряжения
Если бы не попалась пьезозажигалка, то наверное так бы и делал - лень было что то городить, при том что не было уверенности в конечном результате...

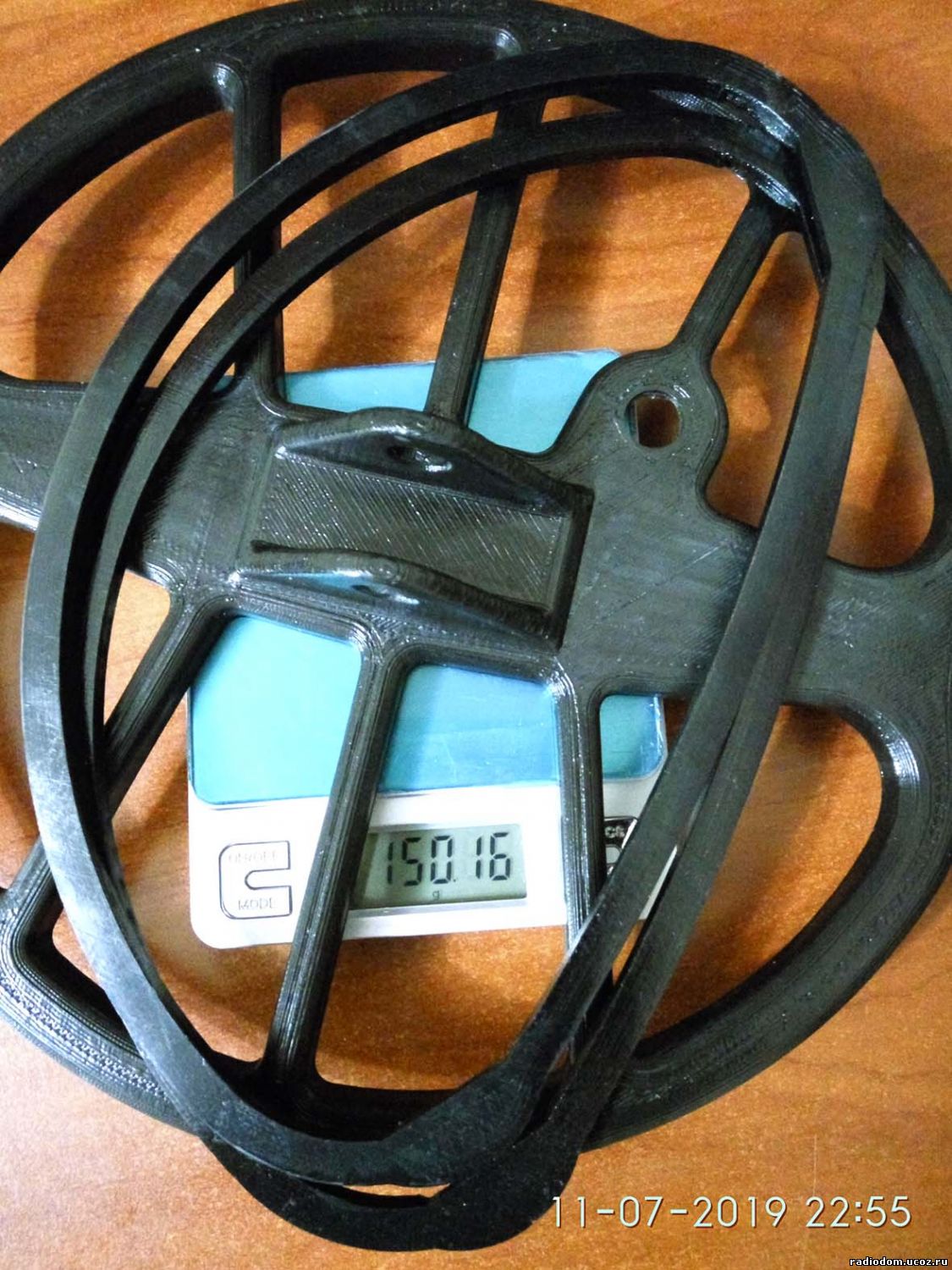

Цитата mongol791 ( ) какой вес общий получается катушка и намотки?
У катушки:
А вот когда дойдет дело до обмоток пока не знаю...
