Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!

Примерные параметры для катушек:
Количество витков передающей  40-50 витков   провода 0.4-0.5 мм (если диаметр меньше 15 см тогда ~60 витков)
Количество витков приемной     140-200    провода 0.15-0.22 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов!
Не забываем что в Смарте холодный конец ТХ идет на RB6!

Пр. Сводить катушку используя осцилограф.

AndrewДата: Вторник, 10.09.2019, 08:49 | Сообщение # 436
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
Цитата --Zenit-- ()
Согласно последней рекомендации в нашей схеме  Ra3 должен быть 47 кОм

Ра3 определяет входной эмпиданс (сопративление)  усилителя...А в электронике принято согласовывать выходные  и входные эмпидансы..

--Zenit--Дата: Среда, 11.09.2019, 22:11 | Сообщение # 437
Генерал-майор
Группа: Пользователи
Сообщений: 316
Награды: 4
Репутация: 5
Статус: Offline
Очередной "шедевр" ждет заливки)


Добавлено (11.09.2019, 22:16)
---------------------------------------------
Цитата --Zenit-- ()

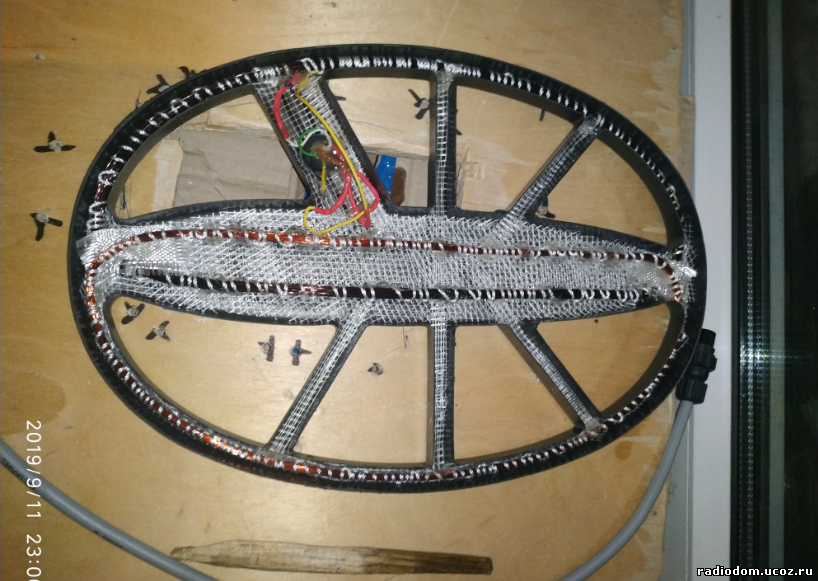

Дурная голова рукам покоя не дает) Сделал катушку из стеклопластика.Все свободное  пространство стекломатами заложил,восемь слоев шестисотого и один целый лист сверху. Петлю большую оставил на всякий случай,но баланс не ушел пока что.Посмотри что будет когда схватится. Залил все разом.Смола для заливки столешниц так что не кипит и работать с нею можно долго.Каждый слой кисточкой промазывал.


По термостабильности получилась более менее.При нагреве до 40 гр баланс с 80 мВ поднялся до 150 мВ.Хотя ожидал что вообще не уйдет).Но надо сделать поправку на то что еще не совсем схватилась.Думаю через пару недель результаты будут лучше.
Прикрепления: 2289449.png(793.2 Kb)


Сообщение отредактировал --Zenit-- - Среда, 11.09.2019, 22:23

AndrewДата: Среда, 11.09.2019, 22:17 | Сообщение # 438
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
--Zenit--, Это какая ваша катушка в помойку? )

--Zenit--Дата: Среда, 11.09.2019, 22:20 | Сообщение # 439
Генерал-майор
Группа: Пользователи
Сообщений: 316
Награды: 4
Репутация: 5
Статус: Offline
Цитата Andrew ()
--Zenit--, Это какая ваша катушка в помойку? )

Выкинул пока что только одну. Две по термостабильности не очень и одна из них тяжелая. Снайперка тоже довольно тяжелая для снайперки получится,но терпимо.Надо было пенопласта заложить.Умная мысля приходит опосля.

sparkingsparkingДата: Среда, 11.09.2019, 23:39 | Сообщение # 440
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
--Zenit--, пенопласт - это как раз плохая мысль! Лучше тяжелый датчик, чем пенопласт внутри.

de-si-gnДата: Четверг, 12.09.2019, 09:43 | Сообщение # 441
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
Я использую твердый, плотный пенопласт (с производства яхт).



Зачем многие добавляют темный колер в финишное покрытие?

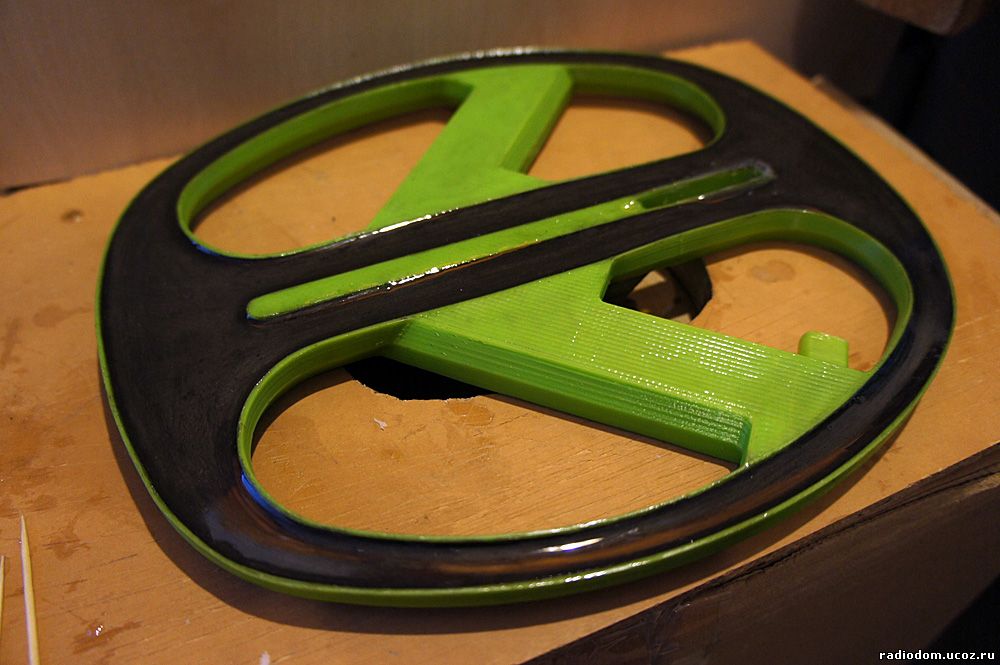

Если просто залить прозрачную эпоксидку на графитовое покрытие, то получается вот такой черный цвет

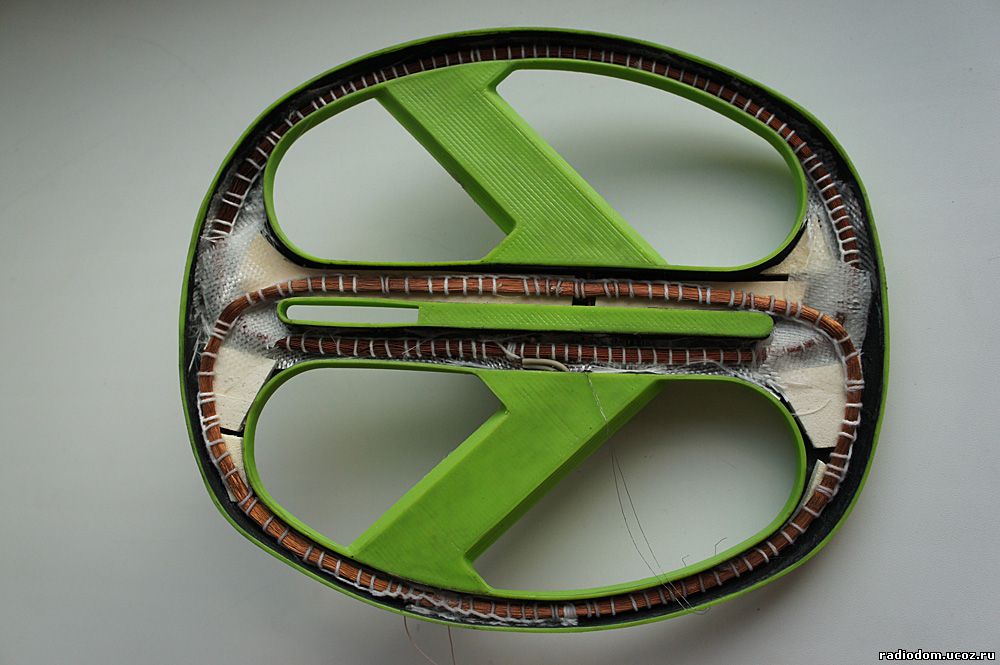

Вес готовой катушки 245х210мм (с аккумулятором и платами) получился 414г (вижу места где можно еще убрать)
Плюс штанга 466г, получается легкий Смарт весом 880г.
Прикрепления: 7673632.jpg(87.0 Kb) · 7071324.jpg(87.4 Kb)


Сообщение отредактировал de-si-gn - Четверг, 12.09.2019, 11:10

sparkingsparkingДата: Четверг, 12.09.2019, 10:43 | Сообщение # 442
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
Цитата sparkingsparking ()
Зачем многие добавляют темный колер в финишное покрытие?


Что бы не было видно из какого мусора состоит катушка (кусочки пенопласта, сопли термоклея ).

de-si-gnДата: Четверг, 12.09.2019, 11:15 | Сообщение # 443
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
Цитата sparkingsparking ()
Лучше тяжелый датчик, чем пенопласт внутри.

Вы их на вес продаете? )

Цитата sparkingsparking ()
Что бы не было видно из какого мусора состоит катушка (кусочки пенопласта, сопли термоклея )


Под нижним слоем графита уже ничего не видно.

sparkingsparkingДата: Четверг, 12.09.2019, 11:28 | Сообщение # 444
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
de-si-gn, вы гаррету задайте вопрос- какой они используют пенопласт в своих катушках, или минелабу, фишеру и прочим...
Дело больше не в весе, а в той массе которой вы заливаете датчик, какая у него устойчивость на изгиб, боюсь когда вы болт закрутите на своей пенопластовой катушке- баланс вам ручкой помашет. hello

Используйте микросферы, до 50 % если есть желание можно бодяжить, только нагреть массу придется, чтобы растеклась в такой пропорции.В России купить микросферы можно тут https://u.to/eM9MFg


Сообщение отредактировал sparkingsparking - Четверг, 12.09.2019, 11:41

de-si-gnДата: Четверг, 12.09.2019, 11:51 | Сообщение # 445
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline

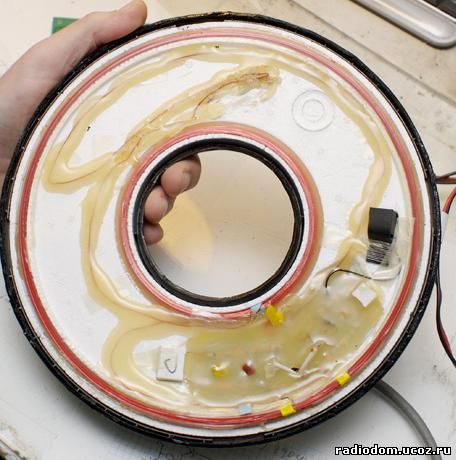

Вот фирменный датчик с пенопластом, http://www.radiodom.ucoz.ru/forum/11-119-28046-16-1543762490



Микросферы у меня есть
Прикрепления: 0264843.jpg(41.8 Kb)

sparkingsparkingДата: Четверг, 12.09.2019, 11:57 | Сообщение # 446
Генерал-лейтенант
Группа: Пользователи
Сообщений: 628
Награды: 2
Репутация: 8
Статус: Offline
И что за фирма делает такие датчики? Напишите , я ее добавлю в черный список  biggrin
Не зря же ее вскрыли, китаезная наверняка .


Сообщение отредактировал sparkingsparking - Четверг, 12.09.2019, 11:59

de-si-gnДата: Четверг, 12.09.2019, 12:08 | Сообщение # 447
Генерал-лейтенант
Группа: Модераторы
Сообщений: 796
Награды: 13
Репутация: 31
Статус: Offline
Цитата sparkingsparking ()
китаезная наверняка


Вы же любите китайские МД )

Но это катушка фирмы White's (США)


Сообщение отредактировал de-si-gn - Четверг, 12.09.2019, 12:09

TCBДата: Четверг, 12.09.2019, 12:09 | Сообщение # 448
Генерал-полковник
Группа: Модераторы
Сообщений: 1048
Награды: 5
Репутация: 48
Статус: Offline
Цитата sparkingsparking ()
вы гаррету задайте вопрос- какой они используют пенопласт в своих катушках, или минелабу, фишеру и прочим...

Меня очень забавляют такие заявления...
Откуда такая уверенность что применяемые решения самые правильные? При массовом производстве решающее значение имеет технологичность, которая определяет конечную цену продукта. А чем меньше номенклатура используемых материалов и комплектующих, тем дешевле производство. Конечно при условии достижения определенного уровня качества. Это первое.
Второе. Чаще всего при проектировании берется за основу уже известный аналог и дальше уже идут пляски с вариациями. При этом у проектанта в голове уже сидит шаблон за рамки которого выйти очень тяжело... В большинстве случаев на выходе получается клон с декоративными изменениями. И это происходит до тех пор пока кто то первый не выйдет за эти рамки.


Вариант схемы и платы с последними правками
http://www.radiodom.org/forum/7-22-20166-16-1488117541
Качественные аккумуляторы и зарядки к ним: http://batterex.com.ua/

AndrewДата: Четверг, 12.09.2019, 15:16 | Сообщение # 449
Генералиссимус
Группа: Администраторы
Сообщений: 5916
Награды: 6
Репутация: 70
Статус: Offline
Если я не ошибаюсб у ВАЙЦА ДФХ  родная катушка почти вся из пенопласта..Арсенал поправь если не так.
Лично я не вижу не чего плохого кидать пенопласт в эпоксидку, конечно без фанатизма..
Мой "Торнадо"- 32х30 450 грам...

mongol791Дата: Четверг, 12.09.2019, 18:26 | Сообщение # 450
Генерал-майор
Группа: Пользователи
Сообщений: 292
Награды: 5
Репутация: 8
Статус: Offline
Я например коме микросфер добавляю полоски вспененого полистирола,(в любом случае прочнее пенопласта) А вес катушки это тоже очень важный показатель... Правда не для тех кто торгует приборами )))
