| Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей 40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной 140-180 провода 0.15-0.20 мм Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!
Для разбаланса примерно так:
0-200 - Отлично
200-400 - Хорошо
400-600 - Удовлетворительно
600-1500 - Плохо
>1500 - Очень плохо
На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..
|
| |
| |
| dinamosliven | Дата: Суббота, 06.11.2021, 09:37 | Сообщение # 841 |
 Подполковник
Группа: Пользователи
Сообщений: 122
Статус: Offline
| Ну некоторый опыт есть, 5 штук уже сделал, из них три успешно для квазара. С кротом вот такая особенность сведения выяснилась, по вашим данным кстати. Знания и понимание есть, руки прямые, оборудование необходимое в наличии. Нужно только уточнение некоторых моментов и ваши советы.
|
| |
| |
| sparkingsparking | Дата: Суббота, 06.11.2021, 10:47 | Сообщение # 842 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| dinamosliven, при нынешних ценах на эпоксидку и медный провод - проще в китае купить!
Квазар и КРот в плане сведения катушки- вообще разные , На квазаре сведенный баланс в ноль- на кроте баланс +1000 покажет.У меня руки не кривые, но я предпочитаю китай, что и вам советую.
|
| |
| |
| Andrew | Дата: Суббота, 06.11.2021, 19:48 | Сообщение # 843 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата sparkingsparking (  ) На квазаре сведенный баланс в ноль- на кроте баланс +1000 покажет |
| |
| |
| sparkingsparking | Дата: Суббота, 06.11.2021, 20:01 | Сообщение # 844 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| Цитата Andrew ( ) А наоборот?
катушка от крота с разбалансом в 1000мв , будет идеальной на квазаре! Это уже не раз проверяли!
|
| |
| |
| OfK | Дата: Суббота, 06.11.2021, 20:56 | Сообщение # 845 |
|
Подполковник
Группа: Пользователи
Сообщений: 128
Статус: Offline
| Цитата sparkingsparking ( ) катушка от крота с разбалансом в 1000мв , будет идеальной на квазаре! Это уже не раз проверяли!
Но ведь двух истин не бывает! Кто-то из приборов врёт.какой реальный разбаланс? По осциллографу. Ноль или тысяча?
Сообщение отредактировал OfK - Суббота, 06.11.2021, 20:57 |
| |
| |
| sparkingsparking | Дата: Суббота, 06.11.2021, 21:04 | Сообщение # 846 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1382
Статус: Offline
| OfK, большинство квазарщиков настраивает катушку по самому квазару, как впрочем и кротоводов! К тому же у квазара внешний АЦП, а это уже другие требования к катушке!
Врет естественно квазар, но не предумышлено )))
Сообщение отредактировал sparkingsparking - Суббота, 06.11.2021, 21:05 |
| |
| |
| dinamosliven | Дата: Суббота, 06.11.2021, 21:46 | Сообщение # 847 |
|
Подполковник
Группа: Пользователи
Сообщений: 122
Статус: Offline
| Посмотрел видео о кетайских катушках. Не впечатлили. Чуйка средняя, стабильность так себе, но самое главное - 520 грамм. У меня рука поломана, ругается на такую массу (именно массу, а не вес - катушкой машут, а не поднимают).
Вопрос с кабелем решил, продумал технологическую возможность замены кабеля при промежуточных испытаниях датчика после сведЕния. Не прокатит самодельный - буду искать daxx.
Так же непоняна ситуация по сопротивлению графитового слоя. В отчетах по изготовлению экрана указывают нормальное сопротивление порядка 500 ом между дальними краями датчика. Его можно представить как удельное сопротивление полученного слоя сечением равным площади щупа мультиметра, умноженным на расстояние от щупа до ближайшего контактного провода, плюс расстояние от второго щупа до ближайшего контактного провода. Да еще и надо поделить на два, так как датчик круглый замкнутый. То есть, методика измерения совершенно не научная, результаты сильно зависят от конструкции датчика, и не показывают истинное сопротивление. Непонятно, надо ли делать разрывы в слое экрана.
|
| |
| |
| Andrew | Дата: Суббота, 06.11.2021, 21:57 | Сообщение # 848 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата sparkingsparking ( ) катушка от крота с разбалансом в 1000мв , будет идеальной на квазаре! Это уже не раз проверяли!
Цитата OfK ( ) Кто-то из приборов врёт.
Цитата dinamosliven ( ) порядка 500 ом между дальними краями датчика. |
| |
| |
| Andrew | Дата: Суббота, 06.11.2021, 22:05 | Сообщение # 849 |
|
Генералиссимус
Группа: Администраторы
Сообщений: 7535
Статус: Offline
| Цитата dinamosliven ( ) Непонятно, надо ли делать разрывы в слое экрана. |
| |
| |
| --Zenit-- | Дата: Суббота, 06.11.2021, 22:32 | Сообщение # 850 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата sparkingsparking ( ) OfK, большинство квазарщиков настраивает катушку по самому квазару, как впрочем и кротоводов! К тому же у квазара внешний АЦП, а это уже другие требования к катушке!Врет естественно квазар, но не предумышлено ))) |
| |
| |
| 4ff5fd2 | Дата: Воскресенье, 07.11.2021, 04:02 | Сообщение # 851 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 634
Статус: Offline
| Цитата dinamosliven ( ) прочитал здесь все 56 страниц
прочитать еще 164 страницы
|
| |
| |
| dinamosliven | Дата: Среда, 10.11.2021, 21:55 | Сообщение # 852 |
|
Подполковник
Группа: Пользователи
Сообщений: 122
Статус: Offline
| Два дня гуглил кабель самой лучшей конфигурации - одна в экране + две в экране, ничего не нагуглил. Видимо сплету сам, только тоже непонятно из чего: МГТФ не хвалят, МГШВ смущает своим Ш, ПВ-1 жесткий, силиконовый непрочный, изоляция легко прокалывается...
|
| |
| |
| --Zenit-- | Дата: Среда, 10.11.2021, 23:20 | Сообщение # 853 |
|
Генералиссимус
Группа: Пользователи
Сообщений: 1562
Статус: Offline
| Цитата dinamosliven ( ) Два дня гуглил кабель самой лучшей конфигурации - одна в экране + две в экране, ничего не нагуглил. Видимо сплету сам, только тоже непонятно из чего: МГТФ не хвалят, МГШВ смущает своим Ш, ПВ-1 жесткий, силиконовый непрочный, изоляция легко прокалывается... |
| |
| |
| dinamosliven | Дата: Четверг, 11.11.2021, 05:37 | Сообщение # 854 |
|
Подполковник
Группа: Пользователи
Сообщений: 122
Статус: Offline
| Нету его на авито, и вообще нигде нету, Сергей с yourdetector сказал что на митинском радиорынке купил остаток бухты и экономит, и не знает где взять. На алике тоже нет.
К тому же, дакс в53 - это три в экранах, а надо одну в экране + две в экране. При этом в53 излишне толстый и дубовый.
|
| |
| |
| de-si-gn | Дата: Четверг, 11.11.2021, 08:35 | Сообщение # 855 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1322
Статус: Offline
| Цитата dinamosliven ( ) При этом в53 излишне толстый и дубовый.
Для катушки достаточно V50:
для RX минус и экран катушки подключаем на экран провода
для ТХ горячий конец на центральную жилу, холодный на экран провода.

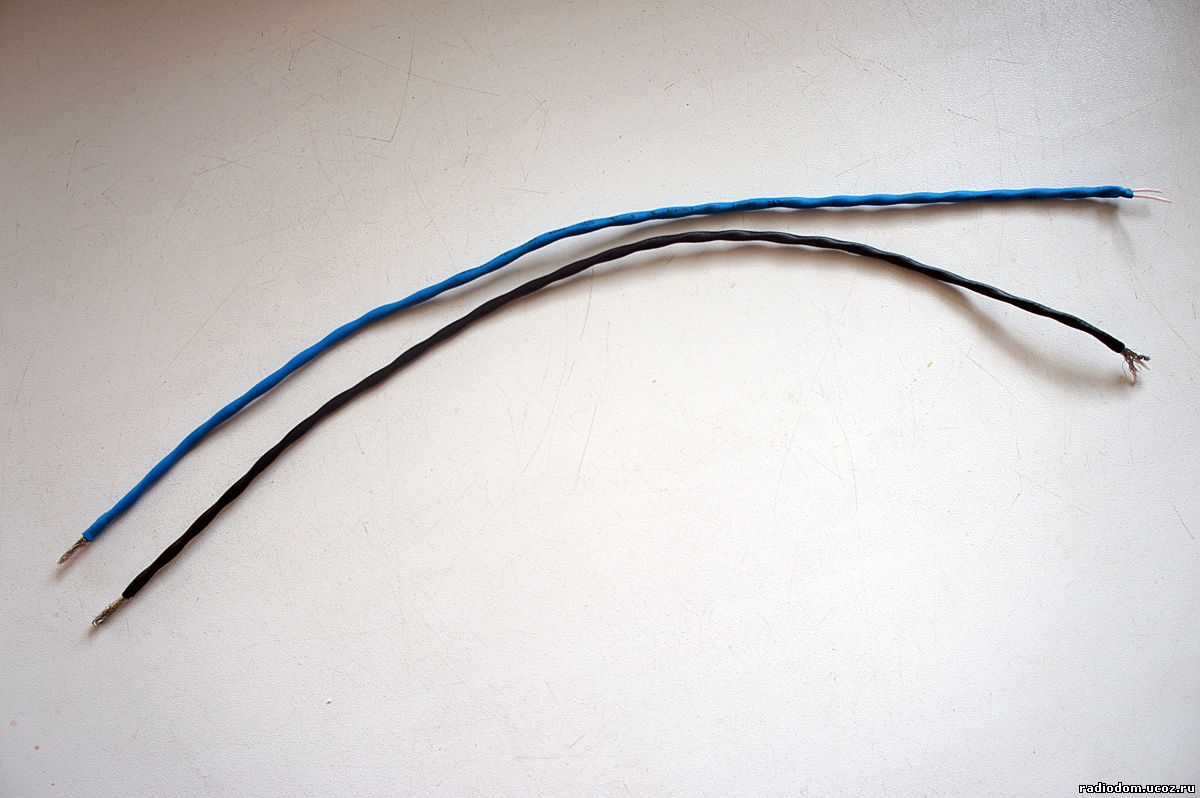

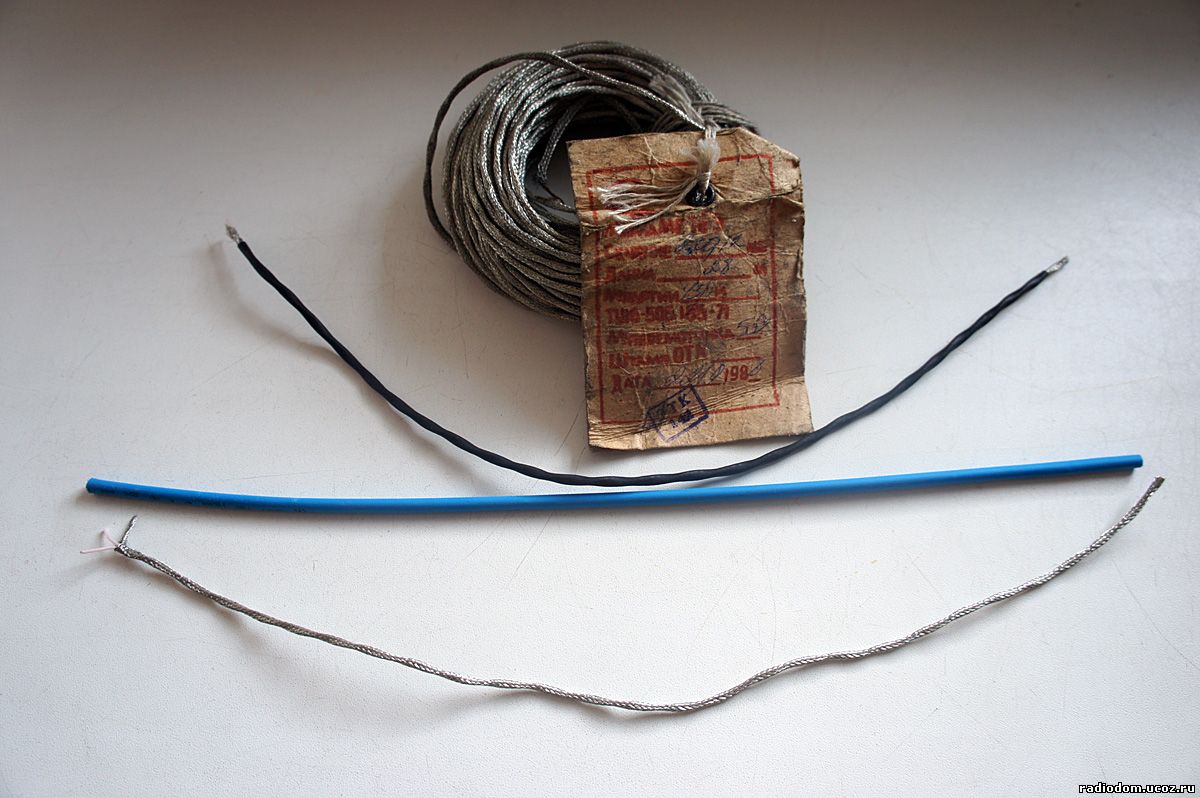

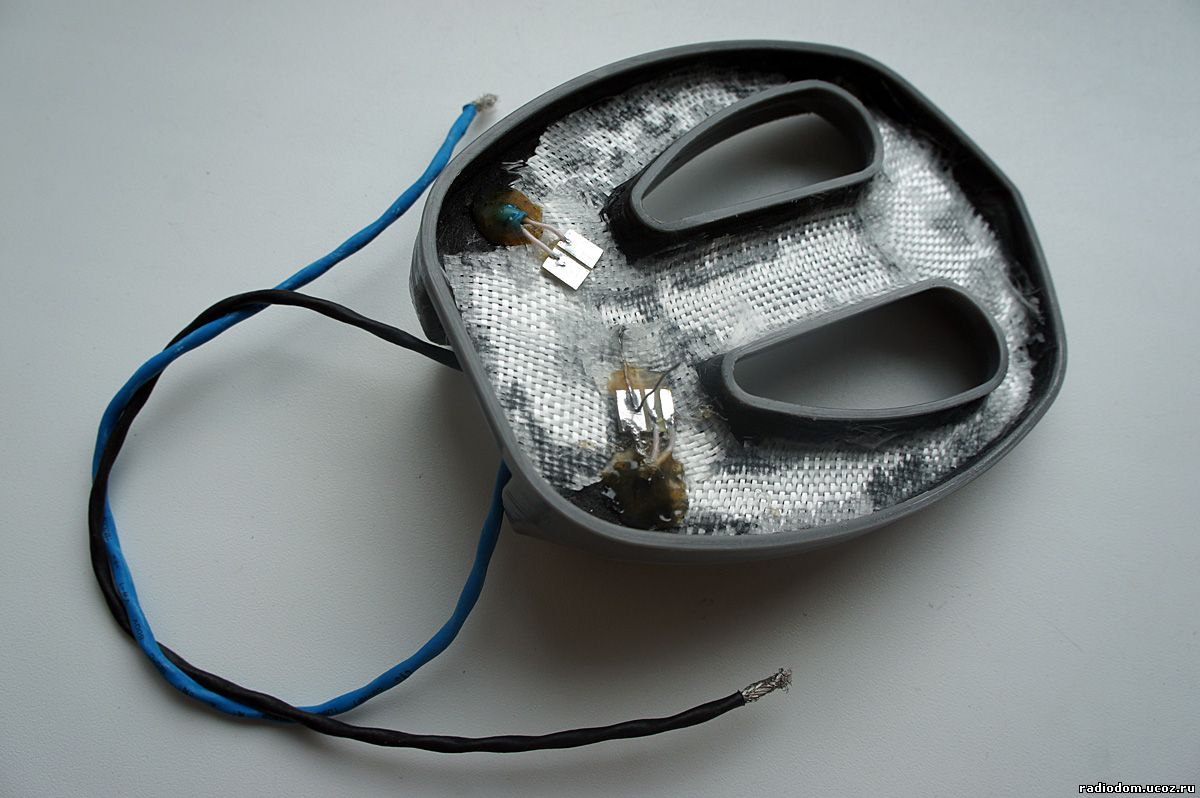

Но мне больше нравится самодельный кабель из МГТФЭ 2х0,12 (можно и 1х0,12)
и термоусадки (для обычной катушки потом еще в общую термоусадку).
|
| |
| |
|
|
