Форум » Приборы для поиска » КРОТ СМАРТ » Делаем катушки (Именно здесь о катушках особенно если 1 раз)
Делаем катушки
AndrewДата: Воскресенье, 05.05.2019, 11:52 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 7130
Награды: 16
Репутация: 80
Статус: Offline
Катушка для "Смарта" такая же как и для всех предыдущих Кротов!
Примерные параметры для катушек:
Количество витков передающей  40-50 витков , провода 0.4-0.5 мм (если диаметр меньше 15 см , например для "смарт мини" ~60 витков 0.3 мм)
Количество витков приемной    140-180   провода 0.15-0.20 мм     Без резонанса.
Можно применить уже готовую катушку, подойдет от большинства  фирменных и самодельных приборов! Не забываем что в Смарте холодный конец ТХ идет на RB6!

Для разбаланса примерно так:
0-200        -       Отлично
200-400    -       Хорошо
400-600    -       Удовлетворительно
600-1500  -       Плохо
>1500        -       Очень плохо

На разбаланс влияют: Датчик,температура, Ток, КУ усилителя и конечно любой металлический (и не только) предмет находящейся в видимости катушки..

sparkingsparkingДата: Четверг, 11.11.2021, 09:11 | Сообщение # 856
Генералиссимус
Группа: Пользователи
Сообщений: 1249
Награды: 4
Репутация: 9
Статус: Offline
dinamosliven, ищите на авито оригинальный кабель S-Video. Его полно там и цвет черный.

Просто как пример 10 метров -250 рублей https://u.to/Jmm8Gw   и вот https://www.avito.ru/rostov-....=624970 и вот такой еще  https://u.to/lWm8Gw его легче дербанить на соединения типо разъем-плата. Единственное смотри чтобы он был толстый и больше метра. Бывают короткие по метру китайские- они без экранирования.


Сообщение отредактировал sparkingsparking - Четверг, 11.11.2021, 09:24

4ff5fd2Дата: Четверг, 11.11.2021, 10:06 | Сообщение # 857
Генерал-лейтенант
Группа: Пользователи
Сообщений: 520
Награды: 18
Репутация: 27
Статус: Offline
Цитата de-si-gn ()
самодельный кабель из МГТФЭ 2х0,12 (можно и 1х0,12) и термоусадки
прозрачная термоусадка менее жесткая

dinamoslivenДата: Четверг, 11.11.2021, 12:40 | Сообщение # 858
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 0
Статус: Offline
S-video вроде как не особо котируется потому что тх по экрану не совсем гут.

sparkingsparkingДата: Четверг, 11.11.2021, 13:47 | Сообщение # 859
Генералиссимус
Группа: Пользователи
Сообщений: 1249
Награды: 4
Репутация: 9
Статус: Offline
Цитата dinamosliven ()
S-video вроде как не особо котируется потому что тх по экрану не совсем гут.

Вы вообще его держали то в руках ? Там 2 жилы, каждая в своем экране.
Берем Гарретт провод и смотрим что в разрезе- тот же S-video, но + еще отдельная жила для экрана катушки.
По сути S-video это DAXX V52 , только цветом не желтый.


Сообщение отредактировал sparkingsparking - Четверг, 11.11.2021, 13:50

dinamoslivenДата: Четверг, 11.11.2021, 17:14 | Сообщение # 860
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 0
Статус: Offline
Цитата sparkingsparking ()
По сути S-video это DAXX V52 , только цветом не желтый
Это я всё знаю, и с кабелем s-video проблем нет. Но Андрей упоминал что для тх жила+экран это не совсем правильно.

Сегодня решил собрать дд30, намотал тх 0,35 45 витков, рх 0,15 160 витков, свёл на фанерке, частота 11, ток 100, баланс 100, отклик одиночный, г4г2, фильтры 7/2, сенс 15, морзянки нет. Чуйка 18-20 см. Да едрен батон, может у меня с кармой что-то случилось?

yuriyich594Дата: Воскресенье, 14.11.2021, 07:14 | Сообщение # 861
Сержант
Группа: Пользователи
Сообщений: 27
Награды: 0
Репутация: 0
Статус: Offline

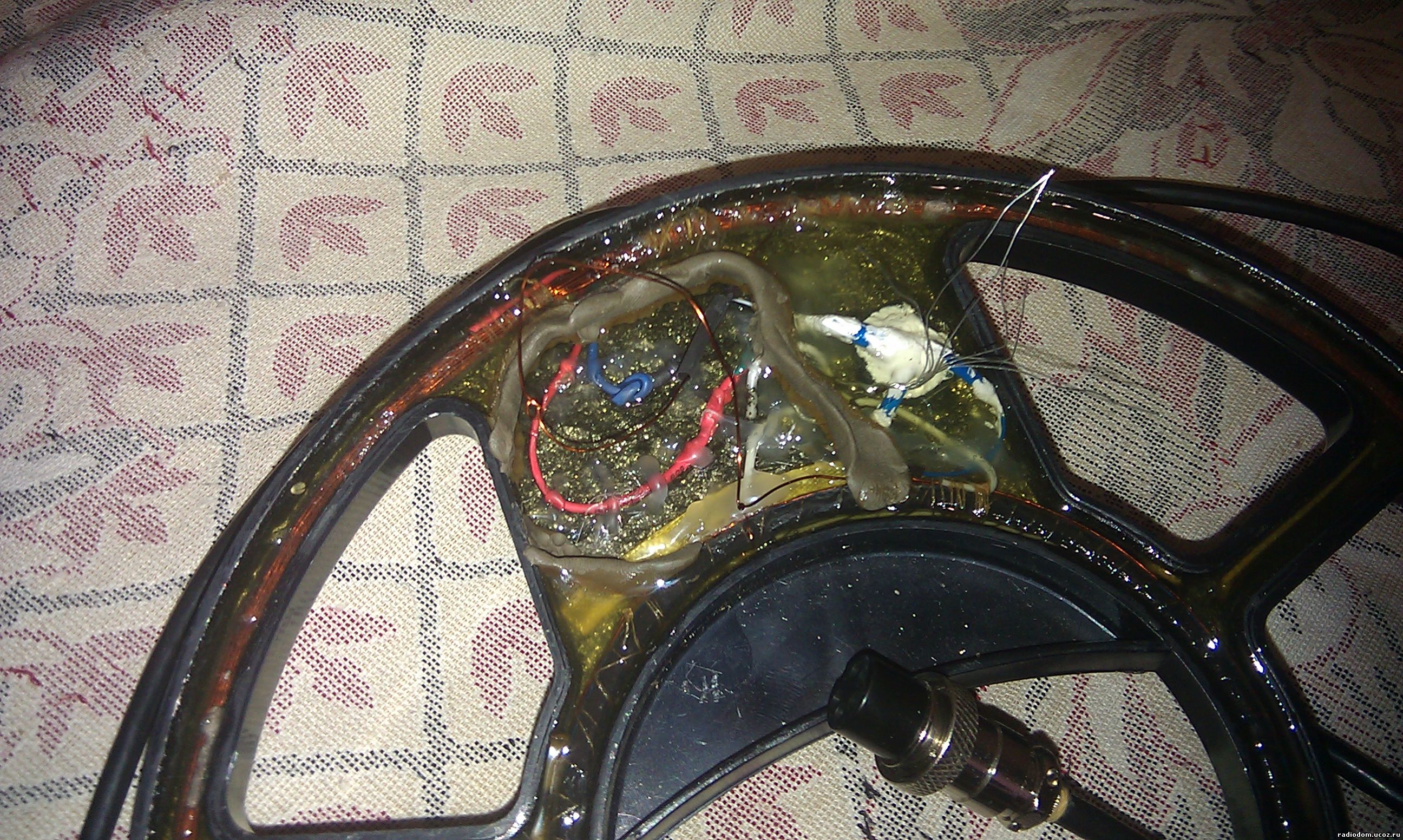

Делаю датчик Кольцо для Крота.Диаметр 23 см. Tx - 50 витк. проводом 0.46мм ,Rx-180 витк. 0.23 мм.
Cx намотана поверх Rx -25 витк. 0.46 мм. и пропитана техническим воском
,чтобы удобнее было сматывать.Rx -мотал по часовой  Cx -против
часовой.Конец Rx и начало Cx  подключил на холодные концы для
снижения паразитной емкости.
После предварительной балансировки Tx -40 витк. Cx -11 витк. Rx-180 витк. Конденсаторы 0,068uF 0,1uF и 0,15uF.Частоты получились 8 кГц ,12 кГц и 18 кГц.Ток на 18 кГц -100мА на других можно выставить и больше.Баланс легко сводится 100мВ после усилителя Rx оставленной петлёй  на холодном конце Cx.При любой другой фазировке катушек баланс более 1 вольта.
Были намотаны для эксперремента еще  Rx 200 витк. проводом 0.14 тоже свел баланс но показалось что из за более тонкого провода чувствительность была хуже.Была еще катушка с 250 витков но в процессе сведения развалился клееный каркас .
Кабель с какой то мультимедийной компьютерной клавиатуры .Четыре провода в отдельном экране подключил к Tx (пара за жилу).Два провода в отдельном экране - на Rx. И отдельным проводом подключил экран датчика.Все оплетки подключены со стороны разъема.
Экран - графит в лаке НЦ-218 наносил внутри на корпус датчика .Оставил полоски по 5 мм незакрашеными для исключения замкнутых контуров.Сопротивление экрана не более 1 кОм.
В данный момент датчик залит весь кроме небольшой области вокруг оставленной петли .Буду наносить верхний экран ,сделаю несколько термоударов и потом сведу окончательно петелькой и
сделаю финальную заливку.

Прикрепления: 2049816.jpg(917.4 Kb)


Сообщение отредактировал yuriyich594 - Воскресенье, 14.11.2021, 07:17

sparkingsparkingДата: Воскресенье, 14.11.2021, 20:58 | Сообщение # 862
Генералиссимус
Группа: Пользователи
Сообщений: 1249
Награды: 4
Репутация: 9
Статус: Offline
Вот нашел как за бугром делают самодельные катушки, довольно оригинально сделана настройка баланса!



Сообщение отредактировал sparkingsparking - Воскресенье, 14.11.2021, 20:58

dinamoslivenДата: Понедельник, 15.11.2021, 15:08 | Сообщение # 863
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 0
Статус: Offline
Для датчика дд30 намотал новую тх 0,45 36 витков. На частоте 8298 приложение показывает максимальный ток 62 мА, на 12422 показывает 194 мА, на 17492 - 136 мА. Это вообще нормально? Почему такой малый ток на первой частоте, за пределы частот вышло?

de-si-gnДата: Понедельник, 15.11.2021, 16:10 | Сообщение # 864
Генералиссимус
Группа: Модераторы
Сообщений: 1266
Награды: 21
Репутация: 47
Статус: Offline
Цитата dinamosliven ()
Почему такой малый ток на первой частоте, за пределы частот вышло?

Да, за пределы,  нужно уменьшить конденсатор.

dinamoslivenДата: Вторник, 16.11.2021, 16:39 | Сообщение # 865
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 0
Статус: Offline
Цитата sparkingsparking ()
dinamosliven, ищите на авито оригинальный кабель S-Video. Его полно там и цвет черный
Купил luxmann, вроде чОткий и фирменный. Внутри 5 жилок и никаких экранов.
Придется использовать самодельный из мгтф, благо есть нормальные отзывы про него.

Цитата de-si-gn ()
Да, за пределы,  нужно уменьшить конденсатор
Второй кондер поменял с 0,1 на 0,068. Частоты стали 10, 14, 17. Ток прибавился, чуйка тоже до 35 см.

sashaarsenaluaДата: Вторник, 16.11.2021, 16:58 | Сообщение # 866
Подполковник
Группа: Модераторы
Сообщений: 147
Награды: 2
Репутация: 2
Статус: Offline
Цитата dinamosliven ()
Придется использовать самодельный из мгтф...

Делайте его так, чтоб его внутренности лежали внутри наружной оболочки максимально жестко. Если внутренние проводники будут шевелится - будут ложняки.

sparkingsparkingДата: Вторник, 16.11.2021, 21:16 | Сообщение # 867
Генералиссимус
Группа: Пользователи
Сообщений: 1249
Награды: 4
Репутация: 9
Статус: Offline

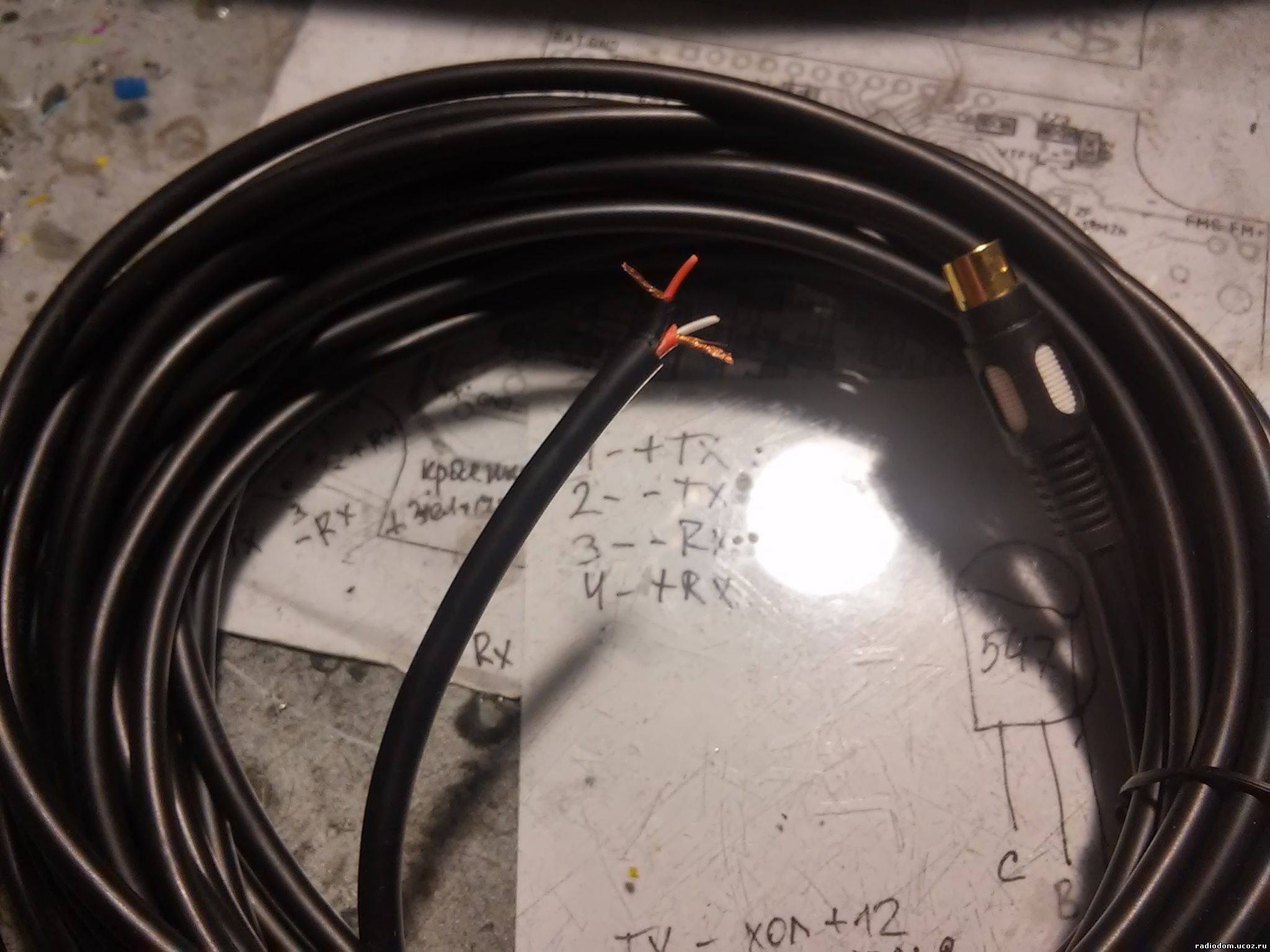

dinamosliven, не знаю чего там вы купили....наверно метр китайского, вот я купил по ссылке что давал выше.
10 метровый кабель не может быть без экрана!!!

Прикрепления: 2547942.jpg(239.7 Kb)


Сообщение отредактировал sparkingsparking - Вторник, 16.11.2021, 21:20

dinamoslivenДата: Среда, 17.11.2021, 18:41 | Сообщение # 868
Сержант
Группа: Пользователи
Сообщений: 32
Награды: 0
Репутация: 0
Статус: Offline
Объясните пожалуйста физический смысл такого явления. Третий раз свожу катушку для крота, и всегда на низкой и средней частоте сводится на 50-150, на высокой при этом 400-500. А если свести на высокой в 50, то на низкой и средней частотах будет 400-500.

4ff5fd2Дата: Среда, 17.11.2021, 19:43 | Сообщение # 869
Генерал-лейтенант
Группа: Пользователи
Сообщений: 520
Награды: 18
Репутация: 27
Статус: Offline
dinamosliven
я в местах пересечения катушек использую жесткий пенопласт толщиной 2-3 мм (уменьшение емкости между катушками )
Попробуйте сведение выполнять без резонанса ( параллельно конденсатору Тх включить электролит 50-100мкф).
Проверьте блок и кабель на наличие помех и наводок
http://www.radiodom.org/forum/12-133-39767-16-1636907818
