| янукович | Дата: Суббота, 08.09.2018, 20:25 | Сообщение # 2116 |
 Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| 1707, такой кабель не годится!
|
| |
| |
| 1707 | Дата: Суббота, 08.09.2018, 20:30 | Сообщение # 2117 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| От елы палы, рано я обрадовался, ещё и камрада одного в оману ввел
Спасибо за ответ!
|
| |
| |
| 1707 | Дата: Вторник, 25.09.2018, 16:01 | Сообщение # 2118 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Продолжаются мои мучения по сведению датчика из поста http://www.radiodom.org/forum/7-40-27352-16-1537282973
При С1=0,22мкФ частота определилась 10638Гц, к примеру при токе 27мВ сводится до 104мВ, на максимальном же токе в 74мВ ниже 350-400мВ не спускается, ни малейших мыслей что делать( Как вариант отпаяю вывод экрана, может он так влияет. Тх прихвачена соплями в нескольких местах.
Сообщение отредактировал 1707 - Вторник, 25.09.2018, 16:21 |
| |
| |
| 4ff5fd2 | Дата: Вторник, 25.09.2018, 16:15 | Сообщение # 2119 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| 1707,
а сколько вы хотите получить милливольт при сведении ?
gain установите 1
Сообщение отредактировал 4ff5fd2 - Вторник, 25.09.2018, 16:18 |
| |
| |
| янукович | Дата: Вторник, 25.09.2018, 16:21 | Сообщение # 2120 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 4017
Статус: Offline
| 1707, перепаяйте концы одной из обмоток в датчике, может так лучше сбалансируется. ...И сводите в мВ., а ток устанавливайте в мА.
|
| |
| |
| 1707 | Дата: Вторник, 25.09.2018, 16:23 | Сообщение # 2121 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата 4ff5fd2 (  ) gain установите 1
Цитата 4ff5fd2 ( ) а сколько вы хотите получить милливольт при сведении ? Добавлено (25.09.2018, 16:24)
---------------------------------------------
Цитата янукович ( ) И сводите в мВ., а ток устанавливайте в мА. |
| |
| |
| Andrew | Дата: Вторник, 25.09.2018, 16:25 | Сообщение # 2122 |
 Генералиссимус
Группа: Администраторы
Сообщений: 7553
Статус: Offline
| Цитата янукович ( ) такой кабель не годится! |
| |
| |
| 4ff5fd2 | Дата: Вторник, 25.09.2018, 16:37 | Сообщение # 2123 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата 1707 ( ) оно всё равно уйдёт немного.
ферритом потом подправите. Но все равно настоятельно советую перечитать еще раз эту тему по изготовлению датчиков чтобы точно знать к чему стремиться
|
| |
| |
| 1707 | Дата: Вторник, 25.09.2018, 16:42 | Сообщение # 2124 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата 4ff5fd2 ( ) ферритом потом подправите
Цитата 4ff5fd2 ( ) советую перечитать еще раз эту тему
И так, отпаял экран от экрана Rx и всё сводится гуляючи чуть ли не в ноль. Но возникает другой вопрос, смысл стараться сводить, если потом экран всё равно надо будет припаять + добавится после заливки ещё верх экрана.
А как сводите вы, с подпаянным экраном или подпаиваете его после сведения? Думал видос запились, чисто рабочие моменты по датчику, да вижу что рано ещё
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 25.09.2018, 17:04 | Сообщение # 2125 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| Цитата 1707 ( ) хватит уже читать
неправильный ответ
вы задаете вопросы освещенные неоднократно в теме
сведение - полностью датчик спаян по схеме.
перед изготовлением первого датчика перечитал материалы на нескольких сайтах и не жалею. Встречалось достаточно много ошибок и заблуждений - тогда включаем мозги
|
| |
| |
| 1707 | Дата: Вторник, 25.09.2018, 17:10 | Сообщение # 2126 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Цитата 4ff5fd2 ( ) перед изготовлением первого датчика перечитал материалы на нескольких сайтах
Получается у меня какой то косячный экран получается, т.к. без него всё сводится идеально, хотя в прошлые разы я не заметил такого пагубного влияния как в этот
|
| |
| |
| 4ff5fd2 | Дата: Вторник, 25.09.2018, 17:20 | Сообщение # 2127 |
|
Генерал-лейтенант
Группа: Пользователи
Сообщений: 642
Статус: Offline
| 1707,
http://www.radiodom.org/forum/7-36-27068-16-1535616030
металлы поблизости от датчика и помехи тоже влияют
катушка на экран не коротит ?
в пересечении катушек - зазор пару мм заполнить пенопластом - уменьшает емкость между катушками
между экраном и катушками - аналогично зазор пару мм заполнить кусочками пенопласта
Сообщение отредактировал 4ff5fd2 - Вторник, 25.09.2018, 17:34 |
| |
| |
| 1707 | Дата: Вторник, 25.09.2018, 20:47 | Сообщение # 2128 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Продублирую данные + новые, дабы не потерялось с поста , тождественно для печатного корпуса проекта Сергея:
Намоточные данные:
Tx - 0,4мм, 45 витков (±1), 1,07mH, 4,0Ом
Rx - 0,2мм, 150 витков (±1), 11,0mH, 47,7Ом
В сумме при С1=0.22мкФ даёт примерную частоту 10638Гц
В тоже время при изменении диаметра Тх с 0,4 на 0,5мм получаем:
Tx - 0,5мм, 45 витков (±1), 0,93mH, 2,4Ом
Rx - 0,2мм, 150 витков (±1), 11,0mH, 47,7Ом
В сумме при С1=0.22мкФ даёт частоту 11450Гц
=====================================================================
Цитата 4ff5fd2 ( ) катушка на экран не коротит ?
Цитата 4ff5fd2 ( ) в пересечении катушек - зазор пару мм заполнить пенопластом - уменьшает емкость между катушками
Цитата 4ff5fd2 ( ) между экраном и катушками - аналогично зазор пару мм заполнить кусочками пенопласта
Из кручения целый вечер корпуса и обмоток вывел для себя закономерность, которую все и так знают чем больше одинаковы по форме обмотки, тем точнее и лучше сведение. Попробовав кучу вариантов, кое как нащупал момент ниже 200мВ, попробую его завтра и зафиксировать. Так же, сыграло свою роль, перенос Rx под Тх, примерно 150-200мВ ушло.
Я хоть и не пьющий, но почему то, мысль про огненную воду сегодня прилетала не единожды...Добавлено (28.09.2018, 14:34)
---------------------------------------------
Вы спросили:
Цитата 4ff5fd2 ( ) катушка на экран не коротит ?
Цитата 1707 ( ) нет, в этом плане всё чётко, как я понимаю, видимо с луженкой для экрана у меня перебор, так как без него, как я выше писал, сводится в ноль спокойно.
В итоге, сделал ещё обмоток на 3 датчика, подпаивал их, результат был то тоже, ниже 300-500 не сводится, перепайка концов не помогала. Решил не завивать тот корпус, начал готовить новый, под теже обмотки. В момент его изготовления, я замечаю за собой "криминальный" момент, из которого я предположил, что у меня действительно коротит обмотка на экран.
Взял целлофановый пакет, подрезал, и на чисто, на него уложил обмотки, и что вы думаете, легко ловится в районе 70-100мВ.
Вспомнил армейскую поговорку: не доходит через голову, дойдёт через руки и ноги...
|
| |
| |
| sashaarsenalua | Дата: Пятница, 28.09.2018, 21:09 | Сообщение # 2129 |
 Генерал-полковник
Группа: Модераторы
Сообщений: 940
Статус: Offline
| ...
Сообщение отредактировал sashaarsenalua - Пятница, 28.09.2018, 21:12 |
| |
| |
| 1707 | Дата: Вторник, 02.10.2018, 13:19 | Сообщение # 2130 |
|
Полковник
Группа: Пользователи
Сообщений: 160
Статус: Offline
| Доброго Всем дня.

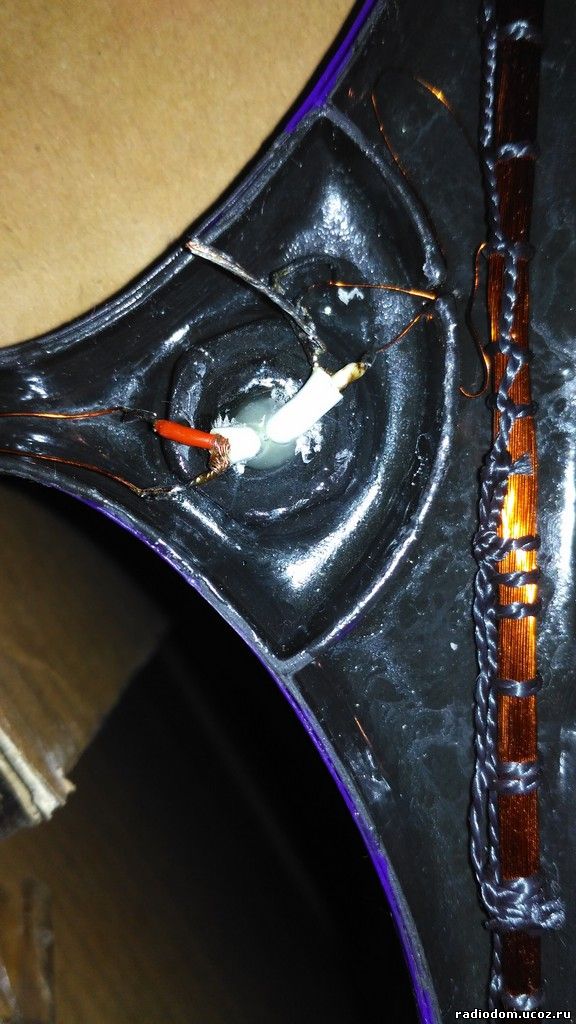

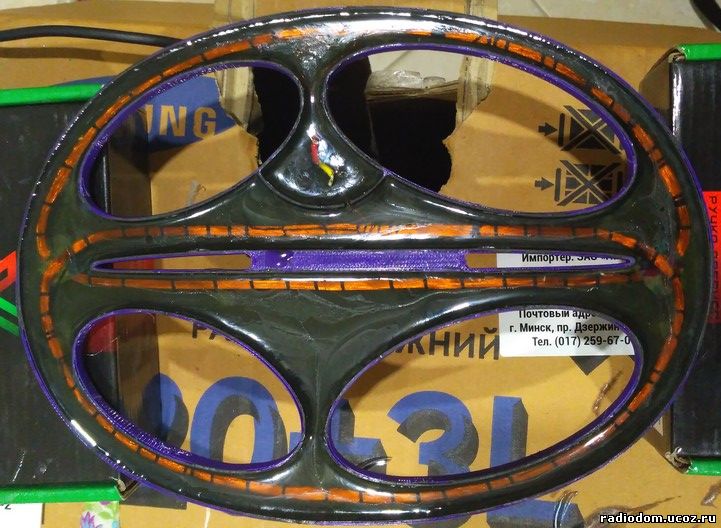

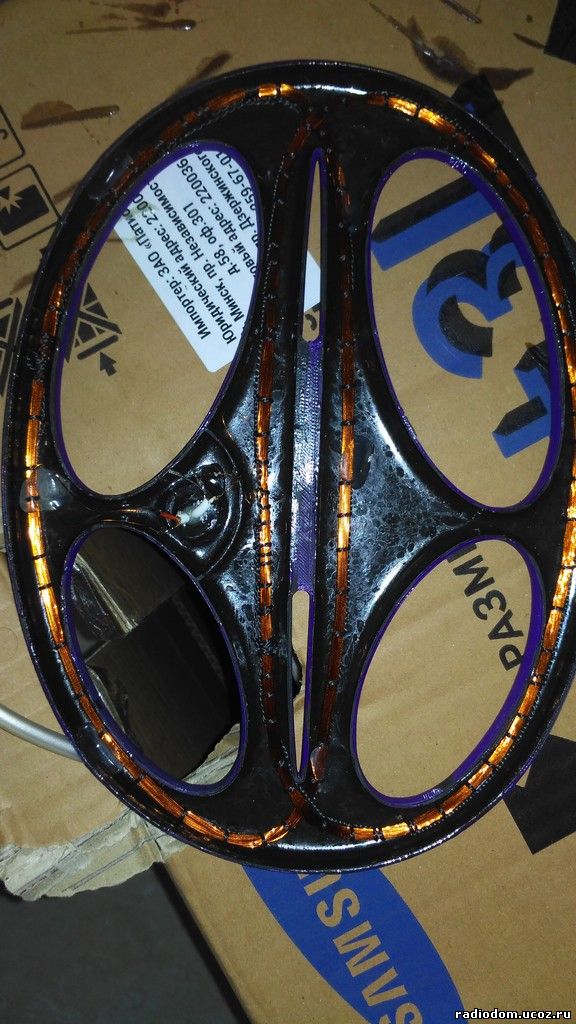

В продолжении http://www.radiodom.org/forum/7-36-27429-16-1537901226 и http://www.radiodom.org/forum/7-36-27417-16-1537884091 докладываю, датчик сведён и залит, заливка прошла в 3 этапа, поэтому жду окончательного застывания последней заливки, потом останется нанести экран.
Вроде, за время заливок разбаланс держался в приделах допустимого. Очень большое влияние на сведение производил мой панельный дом со всеми бытовыми приблудами, очередной опыт получен, надеюсь всё получилось. Самый главный враг в этом дело, это банальная спешка.
И как говорила моя бабушка: - хотела мамка выйти замуж за генерала, да хорошо что папка взял Всем удачи.
|
| |
| |
|
|
