Расскажу немножко про кабели для датчиков. Или кабелЯ, кому как нравится. IB-приборы начал делать с незабвенной Тесорки-Эльдорадки, и в отличие от Whites Classic, где схема почти один-в-один, даже номиналы в 80% схемы совпадают, толчком послужила довольно обширная ветка на МД4Ю, где Фома всё разжевал и разложил по полочкам. Т.е. бери рекомендованный Фомой провод, мотай витков, сколько Фома сказал, и - получишь результат в 99% совпадающий с результатом Фомы! Про Whites такой ветки не было, поэтому мой выбор пал на Эльдорадо. Поскольку с платами проблем не возникло, с намоточными данными датчика - тоже, всё упёрлось в кабель. Сначала на радиобазаре я обратил внимание на экранированный провод в изоляции, кстати они есть и пучком с разным количеством таких проводов, но вот изоляция внешняя какая-то "квадратная", а в самодельной изоляции из термоусадки - дубовая. Долго вспоминал, где я его видел, потом - вспомнил, в кассетных магнитофонах "Протон" головки к усилителю универсальному были таким припаяны. Фотка так и называется - Протоновский кабель, причём мне он попадался в двух вариантах, на фото - и цветом отличаются, и сечением. Второй вариант - кабель S-VHS, который на фотке с одноимённым названием. Центральные жилки хилые, 18 проводков 0,1, что меньше в сечении, чем провод 0,45, которым мотаем датчики, но есть одно преимущество - очень мягкий и эластичный. В Тесорке-Эльдорадке работает на УРА!!! Попался датчик сломанный от Аськи-350, DD который, вот зачистил и сфоткал. От S-VHS отличается наличием х/б ниток и дополнительным неэкранированным проводом. Но как видно по фотке - и центральные жилы, и оплётки имеют ЗНАЧИТЕЛЬНО большее сечение, чем S-VHS с базара. Этот кабель не пробовал ещё, но планирую)))). В кабеле Нел-Торнадо от Фишера Ф-5 кабель аналогичный Аськиному по сечению, отсутствуют только нитки и дополнительный провод, а сечение на взгляд одинаковое.
Добавлено (22.05.2015, 18:05) --------------------------------------------- Фотки вставились не по порядку, но я думаю что народ разберётся

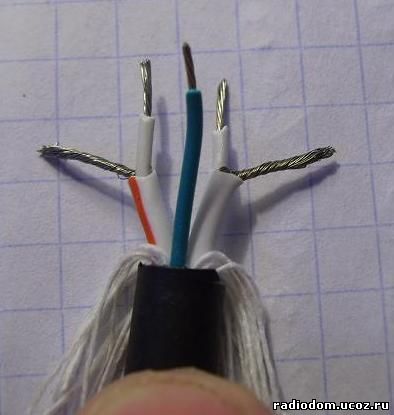

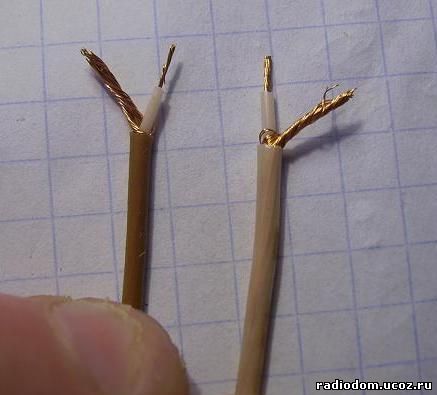

Добавлено (22.05.2015, 18:07) --------------------------------------------- Слева - Аськин, посередине S-VHS, справа два варианта Протоновских, я их так называю, когда вспомнил где они стояли
Перепрошую але якщо тільки уявити 200витків проводом 0.4 - то це буде катушка ОГО ГО. працювати "коректно" вона не буде, так як там шалена добротність. Короче не заморочуйтесь, мотайте проводом РХ 0.18 - 0.22 +- 0.01мм. А краще почитати хоча б 30 сторіннок цеї теми знайдете Дуже багато корисного. Продажа графита! http://radiodom.org/forum/9-73-1
Перепрошую але якщо тільки уявити 200витків проводом 0.4 - то це буде катушка ОГО ГО. працювати "коректно" вона не буде, так як там шалена добротність. Короче не заморочуйтесь, мотайте проводом РХ 0.18 - 0.22 +- 0.01мм. А краще почитати хоча б 30 сторіннок цеї теми знайдете Дуже багато корисного
та ні,ТХ і ЯХ дві ідентичні намотані проводом 0.45 мм і 40 витків наприклад,бачив фото розібраних заводських катушок ,там були ТХ і ЯХ ідентичні !!!
master, а я бачив як один бичок на другого залазить...тільки з цього нового телятка не получається... так і тут - можна і шиною від сварочного намотати, тільки як воно буде працювати...
Намотав ради експерименту DD 25 ТХ і ЯХ 0.45 40 вит. дві катушки ,звязав ниткою і пропитав епоксидною смолоюі дві катушки на коркасі сохли 24 години при температурі 60-70 градусів ,резонанс на 6.675 кГц ,звів в ноль .Пробував мідь,фольгу,ферит алюміній, чуйка на ферит Я2 десь 20 см приблизно.
Сообщение отредактировал master - Понедельник, 25.05.2015, 12:46
Добрый вам день. Помогите делаю первую катушку. Вопрос первый. Можно ли подобрать номинал кондера под нужную частоту конденсаторами тип которых не рекомендуется применять, а потом просто купить пленочный уже известного номинала. Вопрос второй. Какая должна быть амплитуда при настройке резонансной частоты тх кротом-2. Катушка проводом как у автора. У меня получается при токе в тх 95 ма (по кроту) на катушке 2,5в переменки. Это нормально ? Вопрос третий. Должно ли сводиться в 0 без экранирования катушек.
Сообщение отредактировал сержик - Понедельник, 01.06.2015, 19:05
Наконец сделал катушки DD240 - 200x0.22 и 45x0.45. Катушка пропитка для электродвигателей. Экранирование углеродного волокна. Испытано в саду. еще cделать форму. Все работает ОК !!!
Добрый вам день. Помогите делаю первую катушку. Вопрос первый. Можно ли подобрать номинал кондера под нужную частоту конденсаторами тип которых не рекомендуется применять, а потом просто купить пленочный уже известного номинала. Вопрос второй. Какая должна быть амплитуда при настройке резонансной частоты тх кротом-2. Катушка проводом как у автора. У меня получается при токе в тх 95 ма (по кроту) на катушке 2,5в переменки. Это нормально ? Вопрос третий. Должно ли сводиться в 0 без экранирования катушек.
1.Можно, но не желательно.Конденсаторы,кроме емкости еще имеют и другие параметры...Если для приемного контура это не критично, то для передающего - не корректно.Для ТХ подбирайте с маркировкой Х2 и если их будет несколько в паралель,то потом поменяете на один тоже с Х2.Да и номинал от написанного может отличаться... 2.Амплитуду в последовательном контуре мерять - не благодарное дело, не заморачивайтесь,но ток может отличаться при разних типах конденсаторов с одинаковым номиналом! 3.Сводится должно, но количество внешних наводок будет выше.

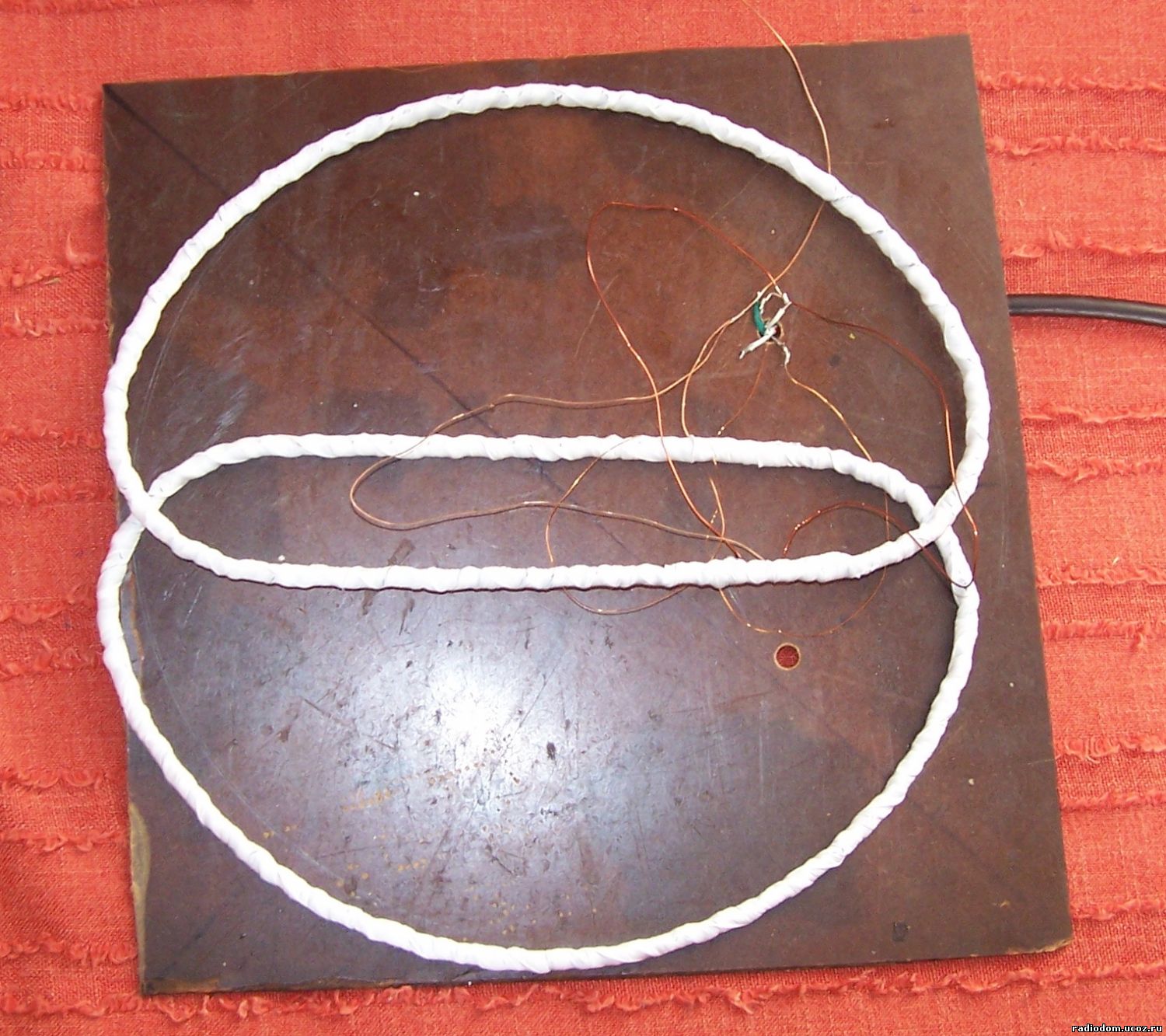

У меня есть только старый фотоаппарат с видеокамерой. Я не так много свободного времени. Катушки DD-240 мм. кольцо 23mm-25 см Кудряшка-25 см геллер 1909-15cm ещe много работы
Сообщение отредактировал ujosvec - Среда, 03.06.2015, 20:21
У меня есть только старый фотоаппарат с видеокамерой.
Фильм хороший но ток у вас маленький 35 мА.. Режим Турбо включать только если понимаете как им пользоваться! Но приз будет! напишите мне на radiodom2010@mail.ru
.
